可变开度实心叶片虹膜调节机构

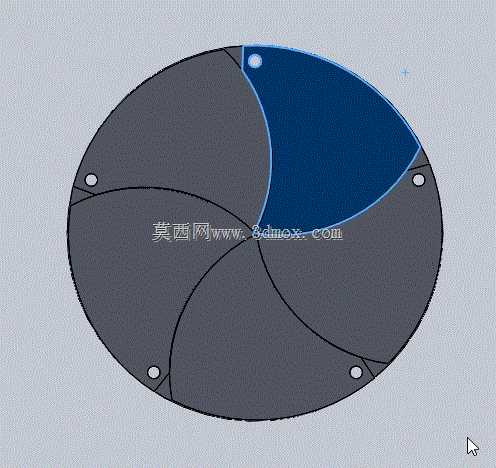

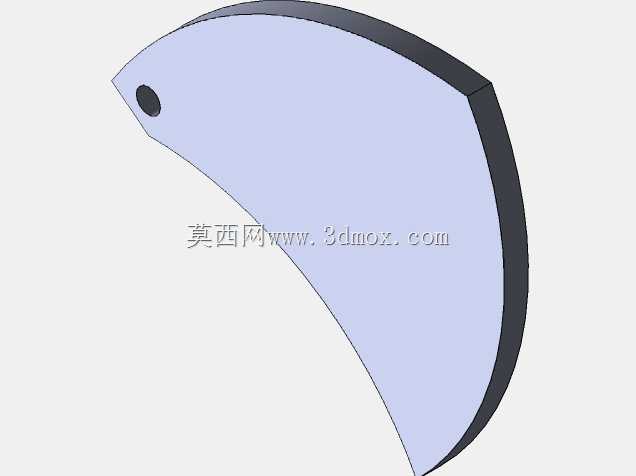

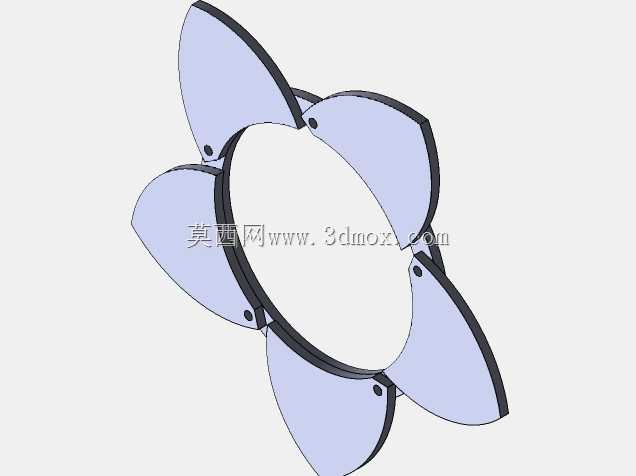

　　这类多叶片同步回转的虹膜式调节结构，在工业场景中覆盖的适配范围远不止常规的相机光圈用途，在流体管路节流、光路通断调节、精密工位遮挡板、粉体物料定量给料控制等场景都能见到同原理结构的落地应用。和传统叠片式虹膜结构不同，这款采用实心成型叶片的设计，从根源上避免了薄叠片长期受交变应力出现的边缘翘曲、叠片卡滞问题，在有一定粉尘、少量切削液飞溅的工业工位环境下，结构可靠性比薄叠片结构高出不少。从结构实现逻辑来看，整套机构的核心运动逻辑是所有叶片绕自身端部的固定销轴做定轴转动，通过驱动环的同步联动，让所有叶片保持完全一致的转动角度，最终在中心区域形成连续可变的通流/通光开度，整个运动过程中叶片之间不存在重叠滑移，相邻叶片的型线始终保持相切贴合，

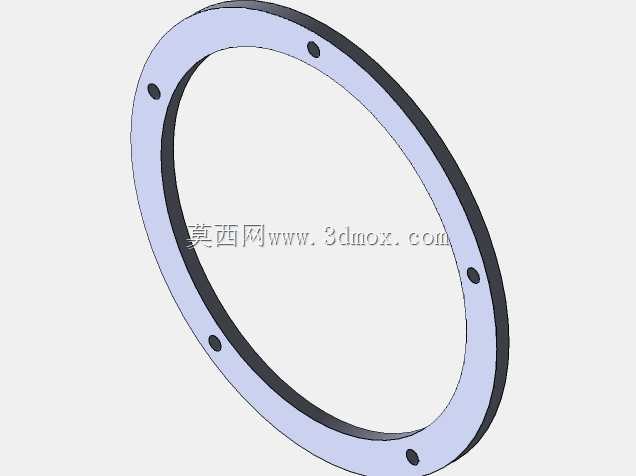

　　不会出现漏光、漏料的缝隙，也不会因为叠片摩擦产生多余的磨屑，适配对洁净度有一定要求的工位。设计阶段需要重点把控的核心参数首先是叶片型线的拟合精度，每一片叶片的弧形轮廓都需要严格按照转动轨迹做包络计算，确保在全行程开度范围内，相邻叶片的接触线始终连续，既不会出现叶片干涉卡滞，也不会在开度变化过程中出现缝隙；其次是所有叶片安装销轴的位置度公差，必须保证各销轴在安装基盘上的周向角度等分偏差控制在极小范围内，不然会出现某几片叶片转动滞后，导致中心开度形状失圆，甚至出现叶片互相顶撞的问题。安装边界方面，整套机构的整体外形为正圆形盘状结构，所有安装销轴都布置在盘体的外圈区域，驱动接口可以适配手动拨杆、步进电机带动的拨叉、

　　气动旋转驱动等多种驱动形式，不需要额外做复杂的传动转换，安装时只需要保证基盘的安装平面与通流/通光轴线垂直，就能保证整套机构的运行顺畅度。实际落地使用中，这类实心叶片结构的虹膜机构，在光学检测设备的光路调节工位，可以替代传统的薄钢片光圈，承受更高功率的光源照射，不会因为长期受热出现叶片变形；在小型粉体给料设备的出料口位置，配合密封端面使用，可以实现出料开度的无级调节，控制物料的给料速度，不会像闸板阀那样出现物料卡塞闸板的问题；在小型试验风洞的出风口调节场景中，这类结构可以连续改变出风口的通流面积，调整出风流量，且调节过程中气流扰动比多叶片百叶窗结构更小，流场更稳定。建模过程中需要注意的细节是，叶片与基盘、

　　驱动环之间的配合间隙需要根据实际使用场景调整，如果是用于光路调节，间隙可以控制在较小范围，减少漏光；如果是用于粉体、流体场景，需要适当留出间隙，避免物料颗粒卡入摩擦面导致机构卡滞，同时叶片的边缘需要做微小的倒角处理，避免长期转动过程中边缘刮蹭相邻叶片的表面，造成磨损卡滞。整套机构没有复杂的异形零件，所有叶片为完全一致的成型件，加工时只需要做一套成型工装就能完成所有叶片的加工，装配时不需要对叶片做单独选配，只要销轴位置度达标，就能顺利装配完成，后期维护也只需要定期清理转动副位置的积尘、加注少量润滑脂就能长期稳定运行，相比其他同功能的调节结构，零件数量更少，装配维护成本更低，适配的工况范围也更广。
