皮尼翁螺旋锥齿轴结构设计

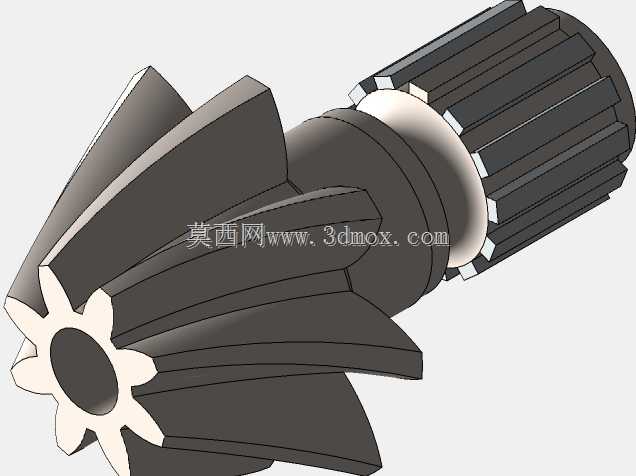

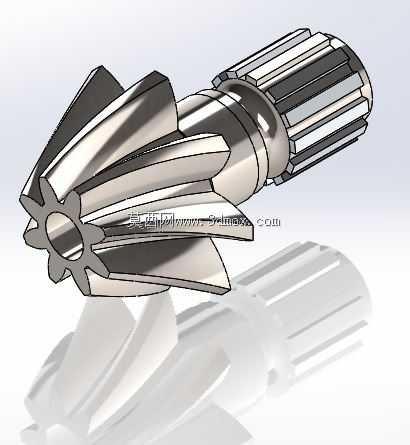

　　这类带集成花键段的螺旋锥齿轴，常应用在对传动空间有严格限制的精密传动链路中，比如小型伺服传动模组、精密仪器的转角动力传递单元、小型动力头的输入输出端，区别于分体装配的锥齿轮与传动轴结构，集成式设计能消除轴与齿轮配合的连接间隙，大幅提升反向传动的精度保持性，在频繁正反转的传动场景下，能有效降低连接键的冲击磨损，延长整套传动副的使用寿命。设计阶段首先要匹配啮合副的轴线夹角，常规正交传动场景下轴线交角为90度，齿部的螺旋角需要与配对锥齿轮完全适配，保证啮合过程中齿面接触印痕沿齿长方向均匀分布，避免偏载导致的局部齿面过早点蚀。齿部的节锥角、根锥角、面锥角参数需要结合传动比计算确定，齿顶间隙沿齿长方向保持一致，避免啮合过程中出现齿根干涉。

　　轴段部分的花键采用矩形花键结构，相比渐开线花键，矩形花键的对中精度更易控制，适合小扭矩、高定位要求的传动连接，花键的大径、小径、键宽公差需要根据配合等级选取，保证与配套花键套的滑动或固定配合满足使用要求。齿轴的安装边界需要考虑两端轴承的支撑跨距，锥齿端的支撑位置尽量靠近齿部背面，减小悬臂长度带来的轴端挠度，避免受载后齿面啮合偏移。轴上的台阶面需要做退刀槽与圆角过渡，避免热处理时的应力集中，齿部与轴段的同轴度、花键与齿部的径向跳动公差需要控制在IT5-IT6级，保证高速运转时的动平衡性能。齿面的接触区调整是这类零件设计的核心，需要在建模阶段就模拟齿面的啮合轨迹，预留合适的齿侧间隙，补偿热膨胀与加工误差，保证不同负载工况下传动的平稳性，降低传动噪音。这类齿轴的外形尺寸通常根据传递扭矩核算，轴径的选取需要满足扭转强度与弯曲强度的复合要求，花键段的长度要保证连接套的啮合长度不小于1.2倍的花键大径，避免连接应力过大。
