多槽式工业软管卷筒收放装置结构

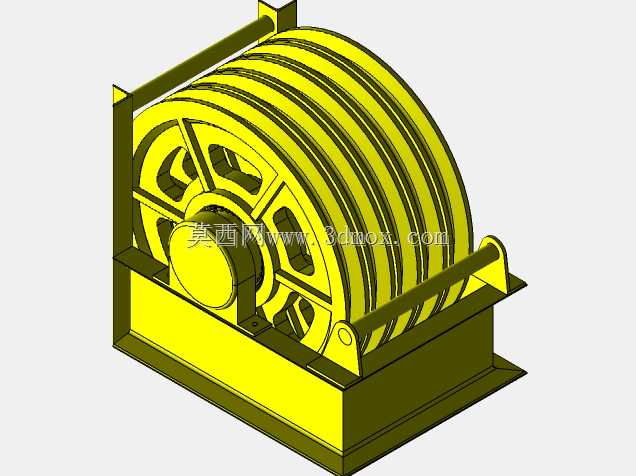

　　该多槽软管卷筒结构主要面向油气开采场站、野外作业管线布设场景设计，核心作用是实现多根高压流体软管的有序收纳与同步收放，解决作业现场多管线拖拽杂乱、易磨损、收放效率低的实际问题。从结构设计逻辑来看，整体采用底座承托+侧架支撑+多槽卷筒主体的三层架构，底部为带安装孔的平板式底座，可直接通过螺栓固定在作业车辆底盘、场站固定工位或者移动撬装平台上，安装边界预留足够的螺栓操作空间，适配常规的M16-M20规格紧固件，底座与侧架之间采用焊接加筋的连接方式，可承受卷筒满管状态下的径向载荷与收放过程中的侧向拉力，避免长期使用出现结构变形。卷筒部分采用多道环形槽的一体式轮体设计，每道槽体对应一根独立软管，槽宽与槽深匹配常用的1寸、1.5寸高压输油、

　　输气软管曲率半径，避免软管在卷绕过程中出现过度弯折导致的内层损伤，轮体内部设置辐板式加强筋，在降低整体自重的同时保证轮体的抗扭刚度，侧架上集成的导向杆可在软管收放过程中起到捋顺作用，防止软管出现叠绕、错位的情况。设计过程中充分考虑了现场作业的实际工况，卷筒的转轴部位预留了密封件安装位，可适配户外多尘、多雨的作业环境，避免泥沙进入转轴部位加剧磨损，整体结构没有冗余的复杂构件，所有钣金件、机加工件均采用常规加工工艺即可实现生产，后期维护时仅需定期对转轴部位加注润滑脂即可，不需要特殊的维护工装。从安装尺寸来看，整体结构的宽度方向预留了与驱动机构连接的轴伸端，既可以适配手动摇柄驱动的小型作业场景，也可以加装液压马达、电机构成自动收放系统，适配不同规模的作业需求，轮体的槽间距经过反复校核，保证多根软管同时卷绕时不会出现相互挤压的情况，满管状态下软管的外层与侧架内壁保留足够的安全间隙，避免卷绕过程中软管与侧架发生摩擦损耗。
