石油天然气钻井用游车大钩结构设计

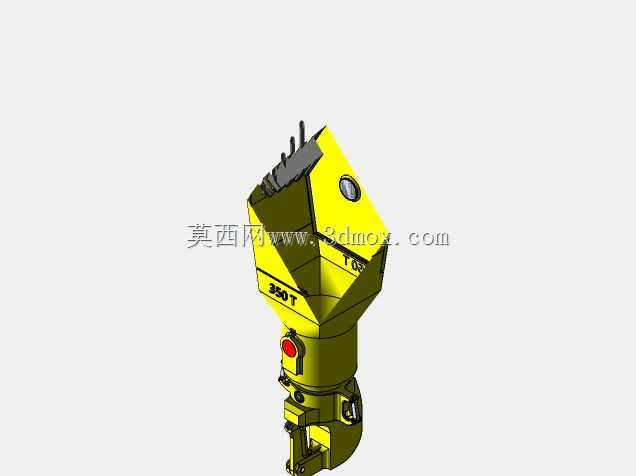

　　这款游车大钩是石油天然气钻采作业中的核心提升承载部件，主要应用于陆地及海洋钻井平台的起下钻、下套管、井下工具投放等作业场景，承担钻具、套管串、井下作业工具的全部悬吊载荷，是钻台提升系统中连接游动滑车与吊环、吊卡的关键受力构件。从结构设计来看，整体采用一体化集成式构型，将游车的滑轮组承载结构与大钩的钩体悬挂结构做了整合设计，相比分体式游车与大钩的组合，大幅缩短了提升系统的整体高度，在井架有效作业高度固定的前提下，能够增加钻具单根起吊的有效行程，减少接换单根的作业频次，提升钻井作业效率。钩体部分采用350吨额定承载的构型设计，钩身设置了安全锁紧机构，能够在悬挂吊环后自动触发锁止，避免起升过程中吊环脱出引发作业风险，

　　钩体侧面设置的红色紧急释放按钮，可在卡钻、过载等应急工况下快速实现载荷脱开，保障井场作业安全。上部滑轮组护罩做了斜切式导流设计，既能够避免钻井液、岩屑飞溅进入滑轮轴承腔造成磨损，也能减少起升过程中护罩与井架二层台指梁的干涉概率，护罩上预留的观察孔可在日常巡检时直接查看滑轮轮槽的磨损情况、钢丝绳的排绳状态，无需拆解护罩即可完成常规检查。设计过程中充分考虑了钻台作业的安装边界，钩体的吊环挂载跨距匹配标准API吊环的安装尺寸，上部滑轮组的绳槽半径适配常用的钻井钢丝绳直径，整体回转部分设置了推力轴承组，可实现钩体360度自由回转，方便起下钻过程中调整钻具的对中位置，避免钻具丝扣上扣过程中产生附加扭转应力。

　　钩身下部的缓冲结构能够吸收起下钻过程中产生的冲击载荷，减少钻具遇阻时的刚性冲击对提升系统、井架结构的损伤，各铰接销轴位置都设计了独立的润滑注油通道，可在不拆解设备的情况下完成定期润滑保养，适配野外钻井作业的粗放维护条件。整体外形做了圆角过渡处理，避免应力集中导致的构件疲劳开裂，所有外露的紧固件都采用了防松设计，能够适应钻井作业过程中持续振动的工况，不会出现紧固件松脱的问题。
