马拉卡特TWS RH75油气用传感装置结构

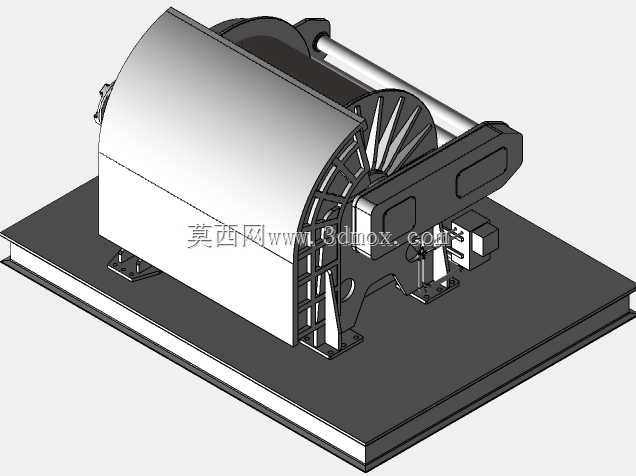

　　在油气开采与长输管线场站的运维场景中，这类传感装置承担着介质工况参数实时采集的核心作用，是站场自控系统获取前端运行数据的关键硬件，从井口采油树的压力、流量监测，到天然气分输站的工况参数捕捉，都需要这类适配严苛工况的传感设备完成数据转换，为站场的联锁保护、动态调控提供可靠的信号输入。从结构设计来看，该装置采用卧式集成布局，主体的弧形防护壳体将核心传感元件完全包覆，壳体边缘做了圆弧过渡处理，既可以降低户外安装时风沙、雨雪对内部元件的侵蚀，也能避免油气场站常见的磕碰损伤，壳体与底部安装基座之间通过带加强筋的支撑臂连接，支撑臂的镂空辐条结构在保证结构刚性的前提下，有效降低了整体自重，同时减少了金属材料的用量，适配场站轻量化安装的需求。

　　安装基座采用带定位孔的平板式设计，四个安装支脚预留了标准螺栓固定位，安装时可直接适配场站现有通用安装支架的孔距，不需要额外加工转接板，基座表面做了平整处理，能保证安装时设备与支撑面完全贴合，避免长期运行中因振动产生的安装偏移。设备侧端集成了信号接线与气路转接模块，模块的接口位置做了下沉式设计，接线完成后线缆可顺着基座侧边的走线槽排布，避免线缆外露被拉扯损坏，接口的密封结构采用耐油耐腐的密封件，可适配油气环境中存在的烃类介质腐蚀，保证长期运行的密封可靠性。从设计思路上，该结构优先考虑了油气场景的防爆与防护需求，所有外露的连接部位都做了等电位连接的结构预留，避免静电积聚带来的安全隐患，内部元件的排布预留了足够的散热间隙，

　　即使在夏季户外高温暴晒的工况下，内部元件的工作温度也能维持在合理区间，不会因过热出现测量漂移。设备的整体安装边界紧凑，不需要占用过大的安装空间，在站场改造项目中，可直接替换同规格的老旧传感设备，不需要对原有安装支架做大规模改动，有效降低了场站改造的施工成本与停机时长。转动部位的限位结构做了集成化设计，不需要额外加装外部限位配件，设备自身即可完成测量行程内的机械限位，避免超行程运行对内部传感元件造成不可逆的损伤。
