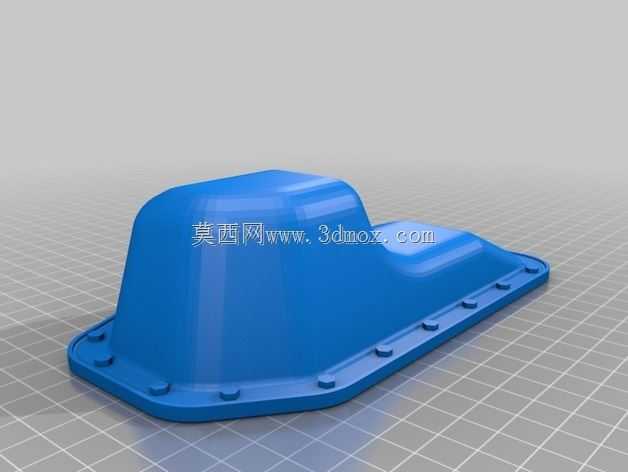

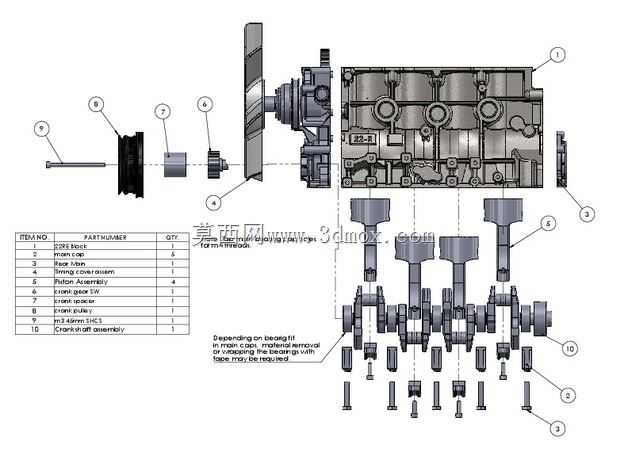

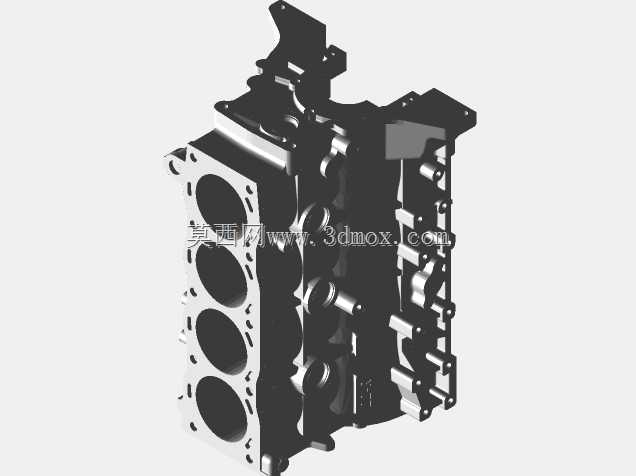

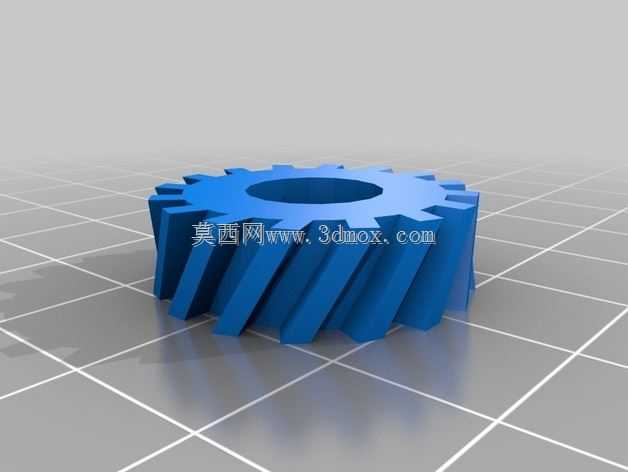

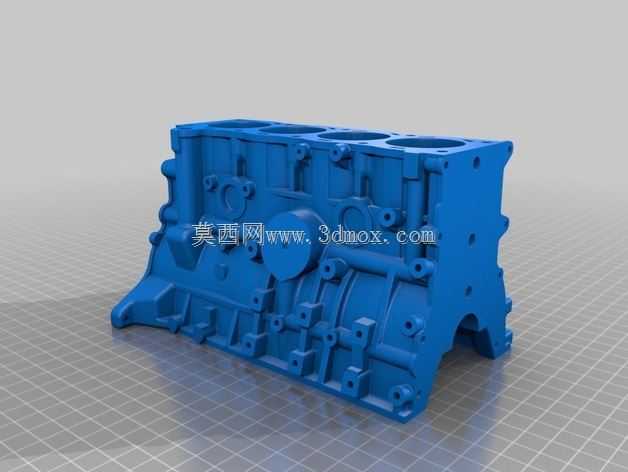

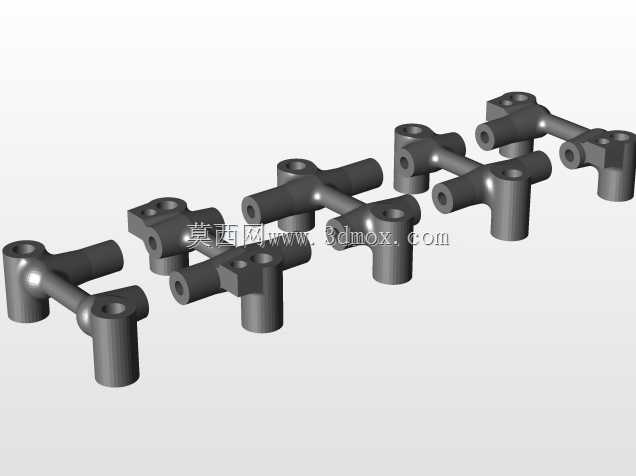

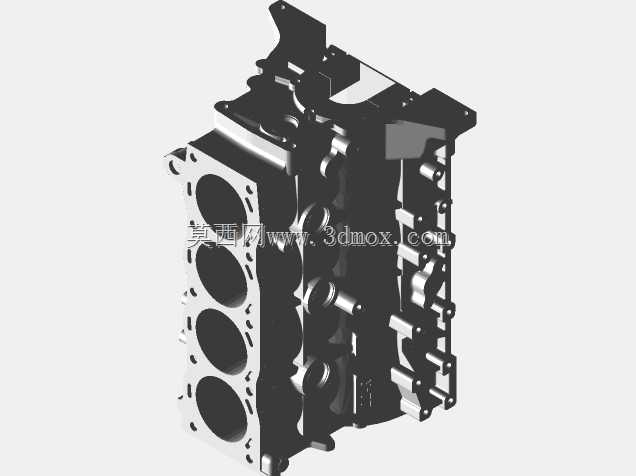

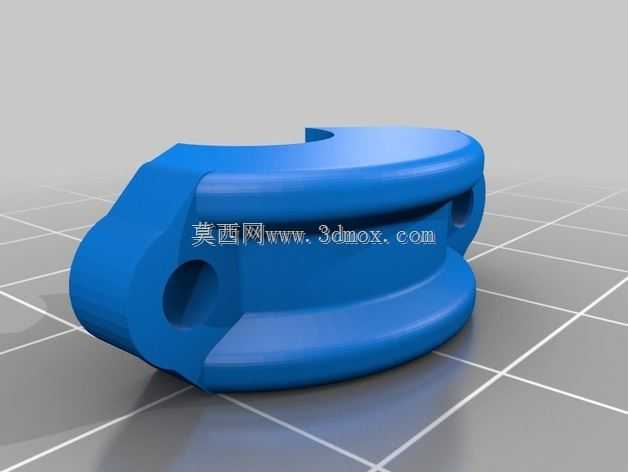

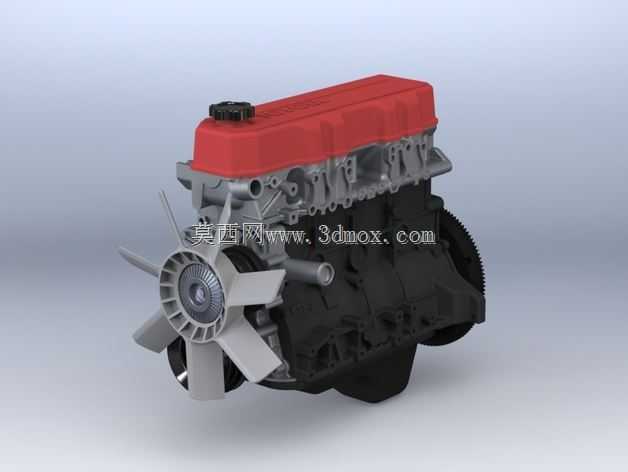

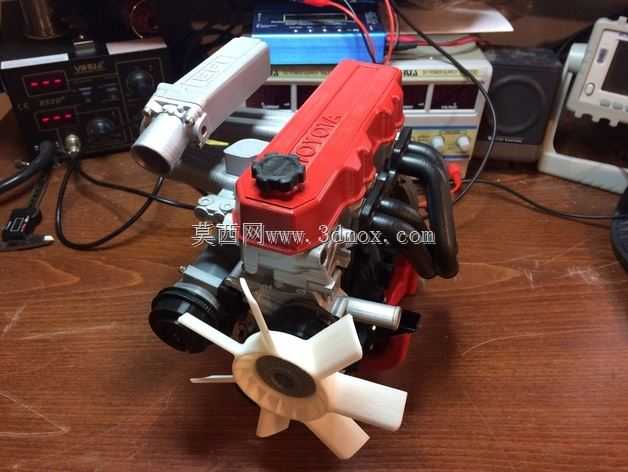

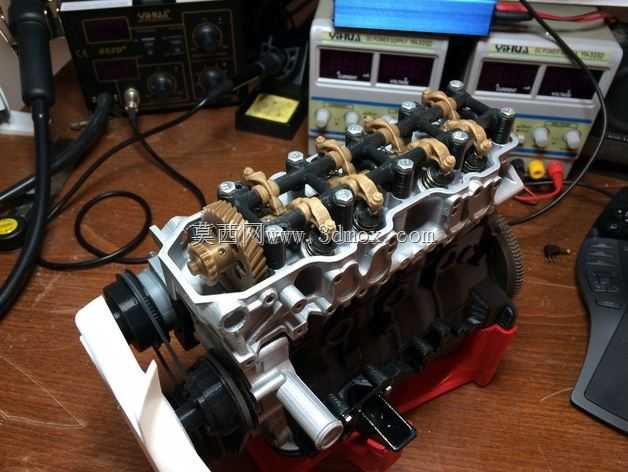

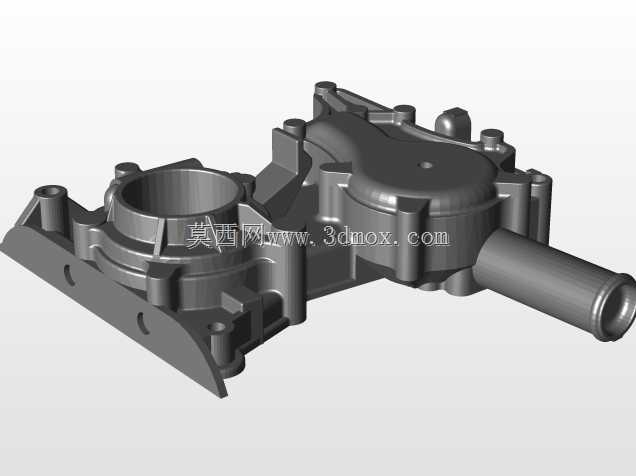

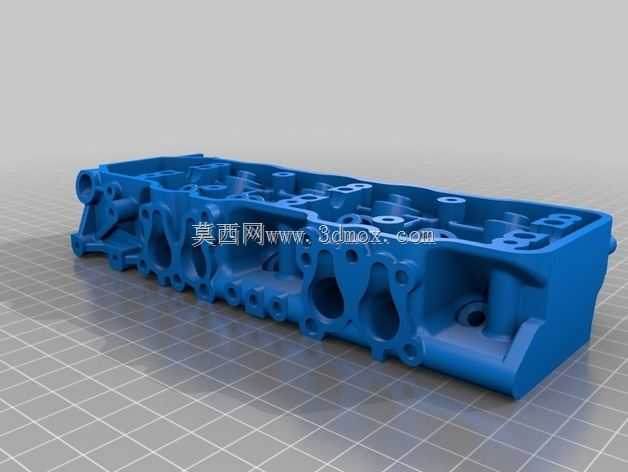

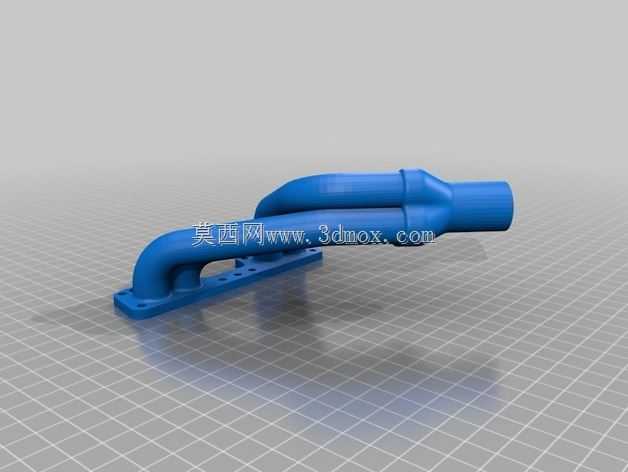

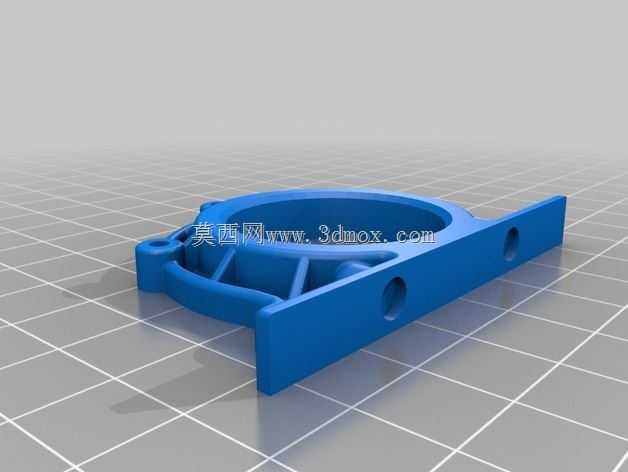

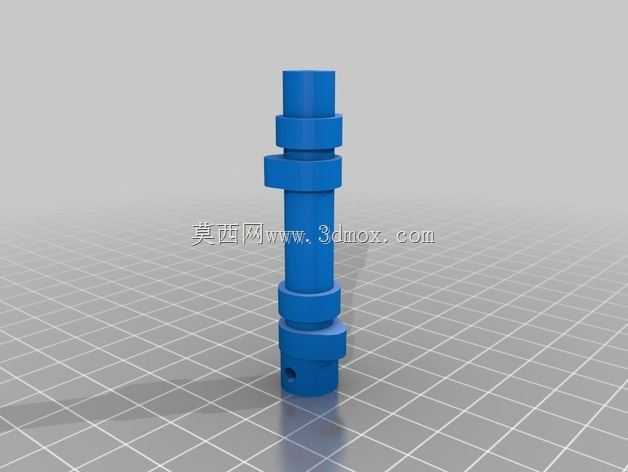

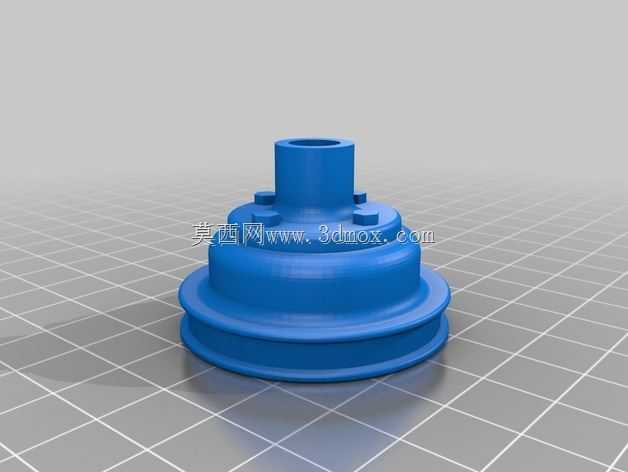

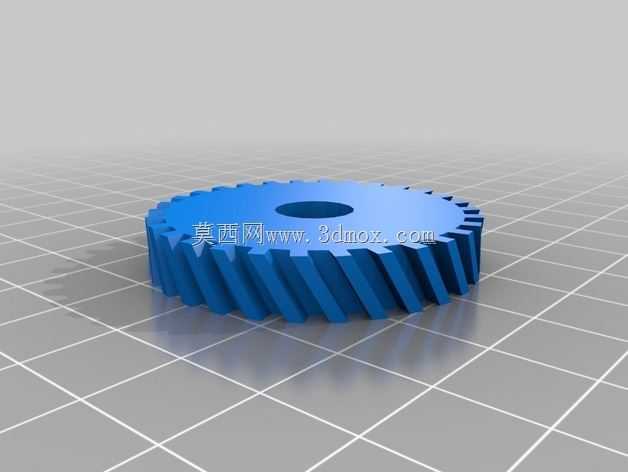

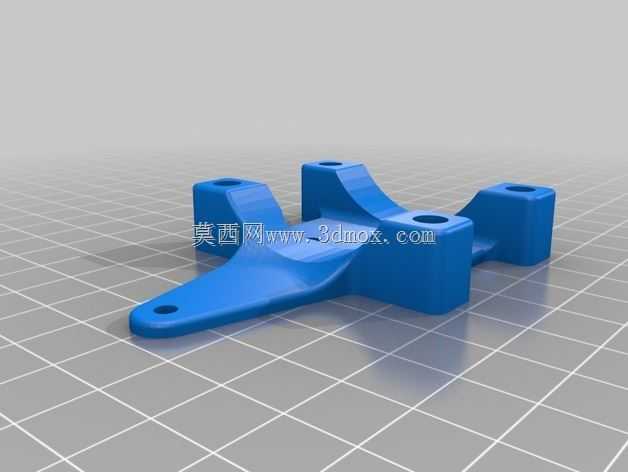

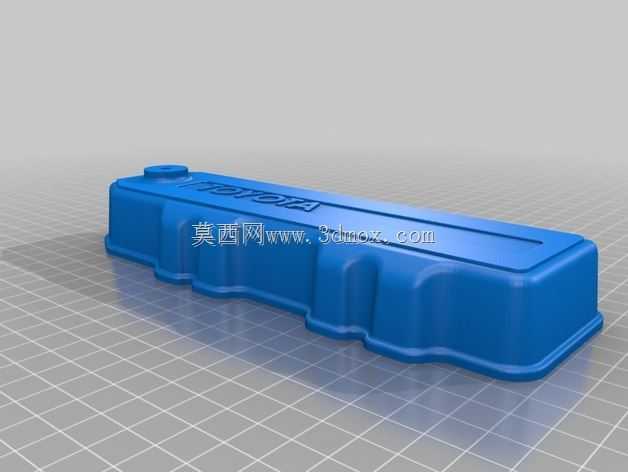

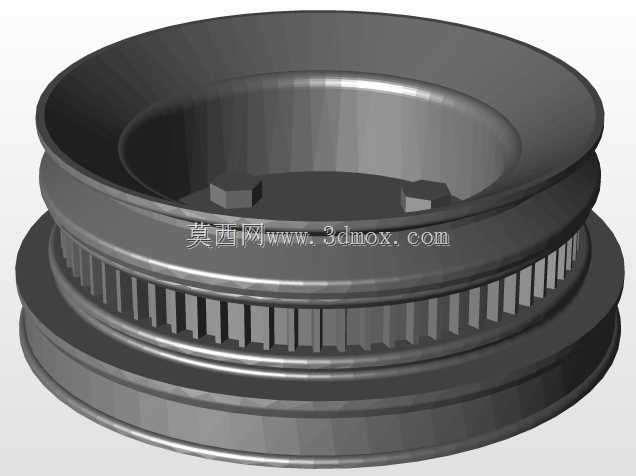

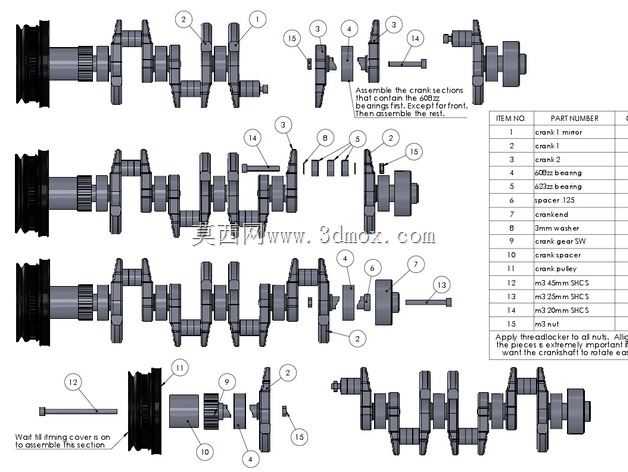

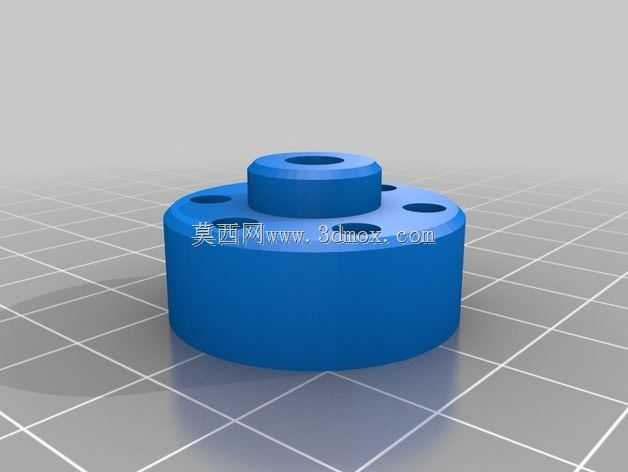

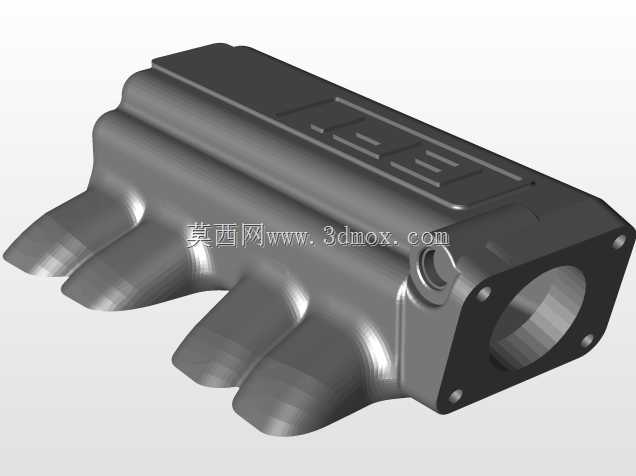

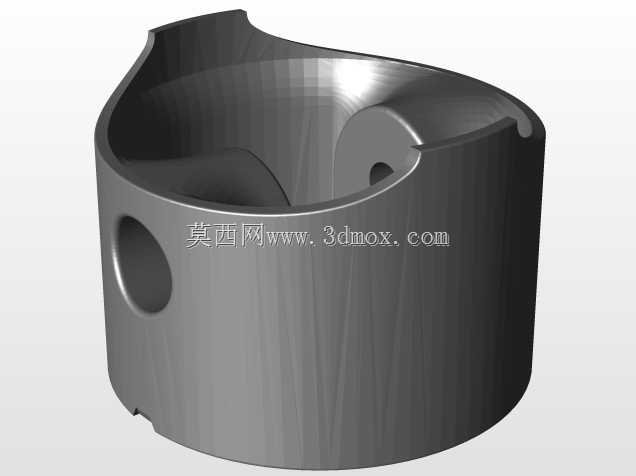

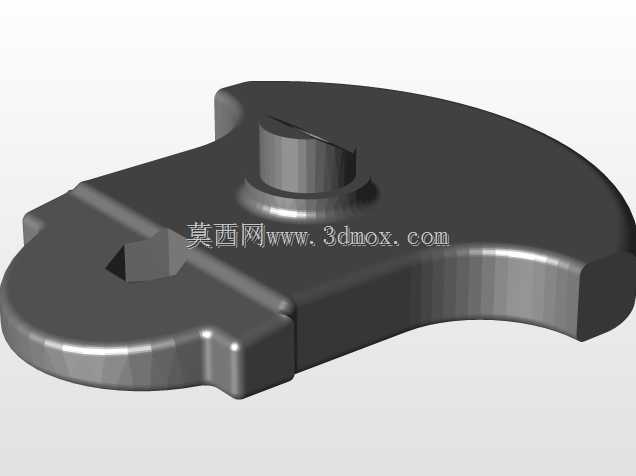

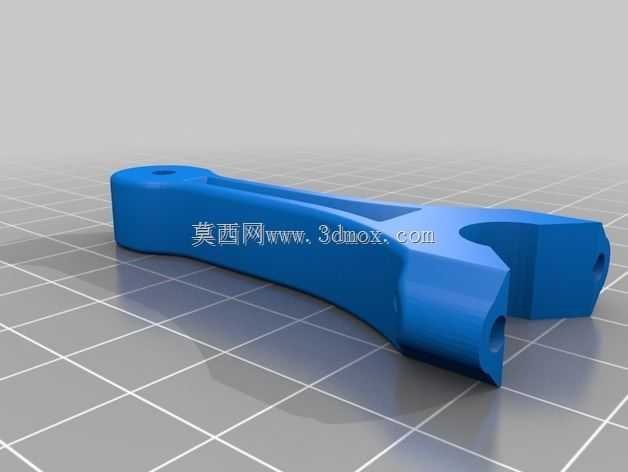

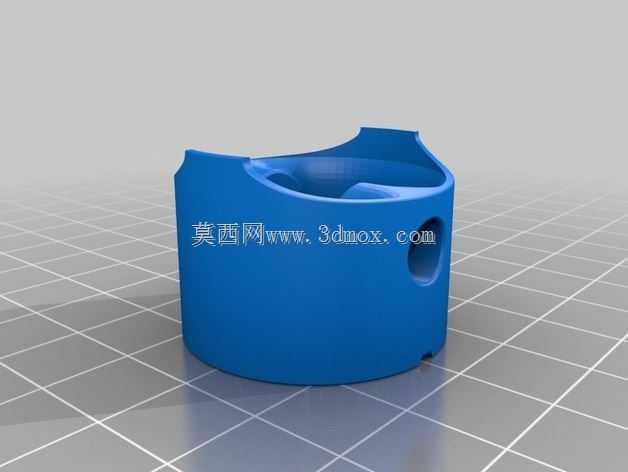

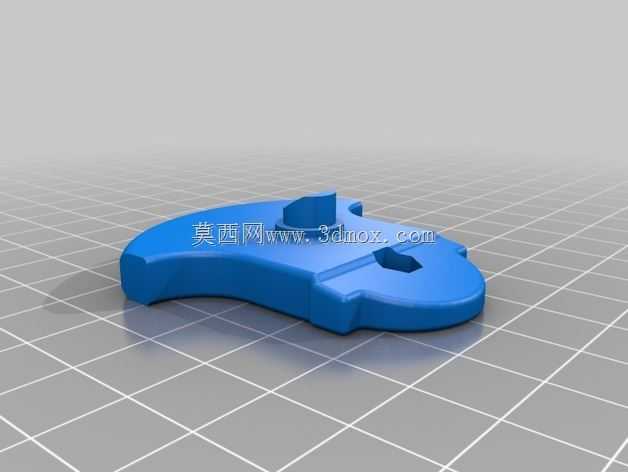

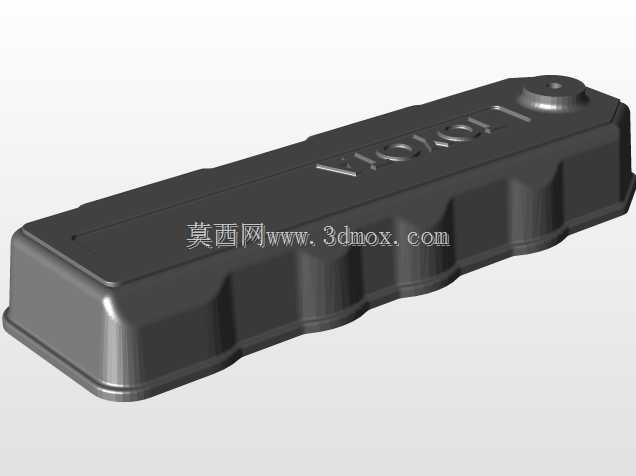

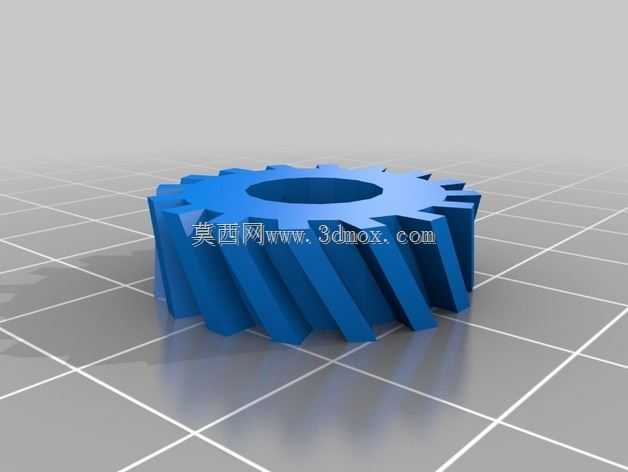

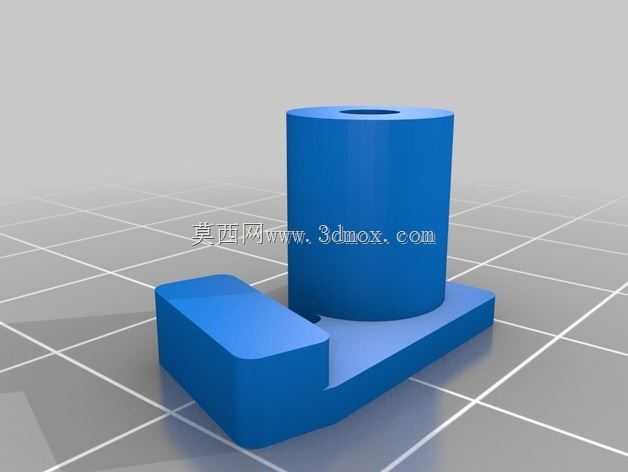

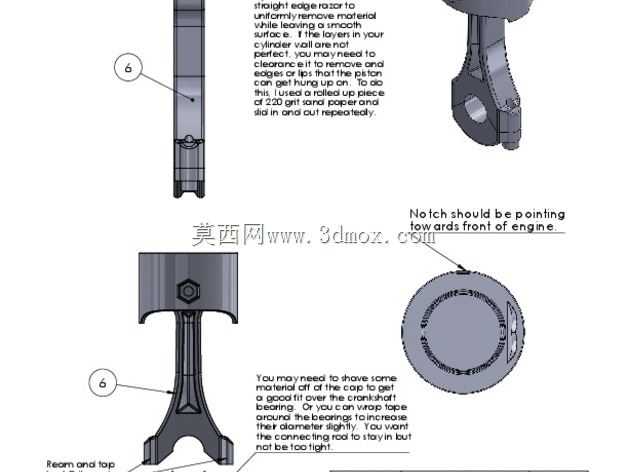

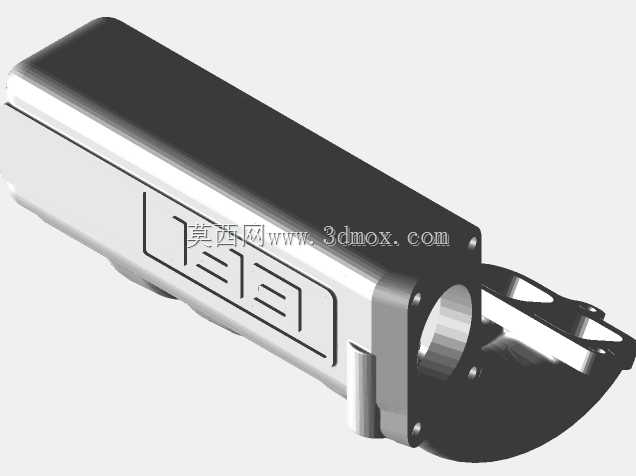

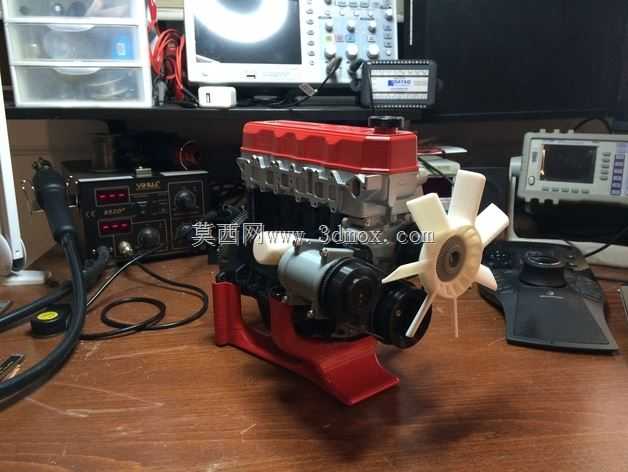

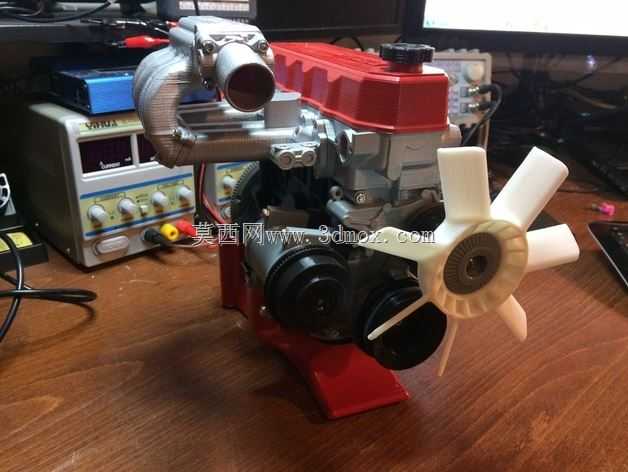

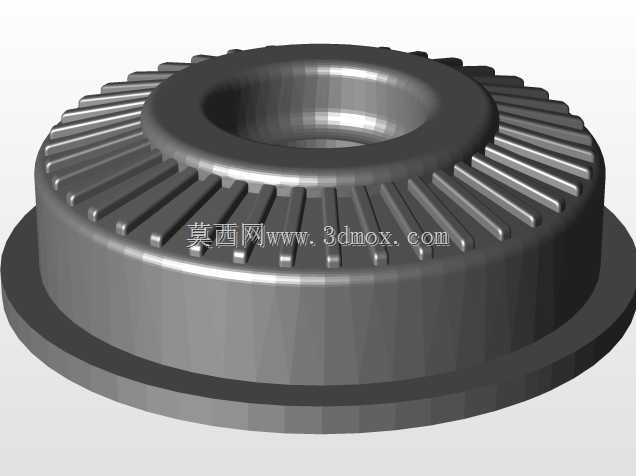

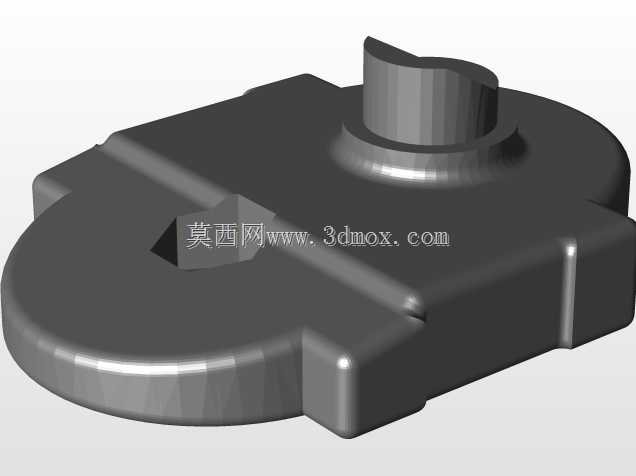

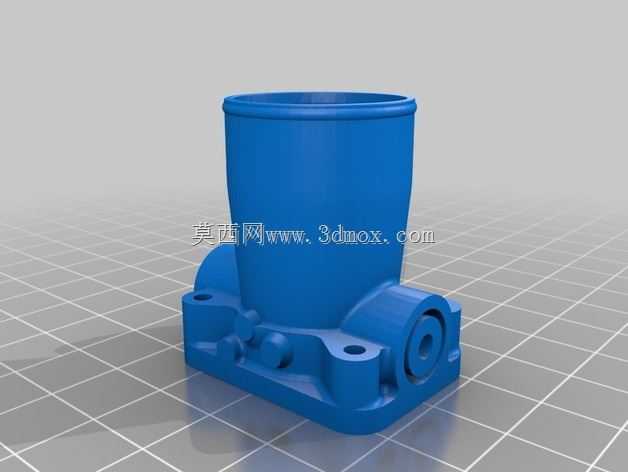

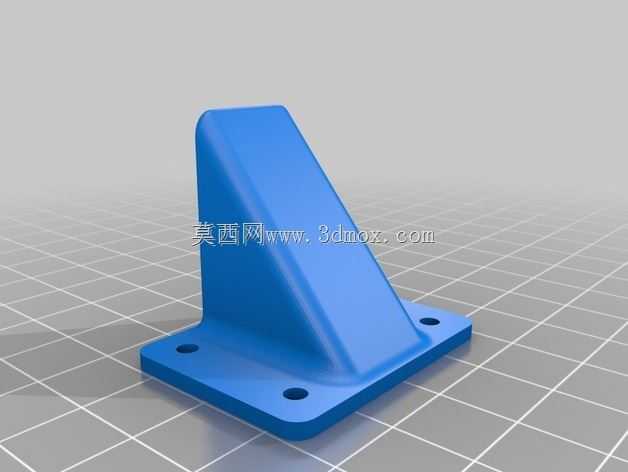

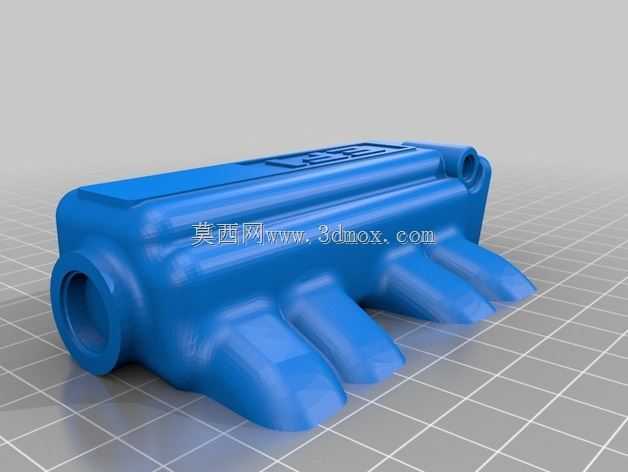

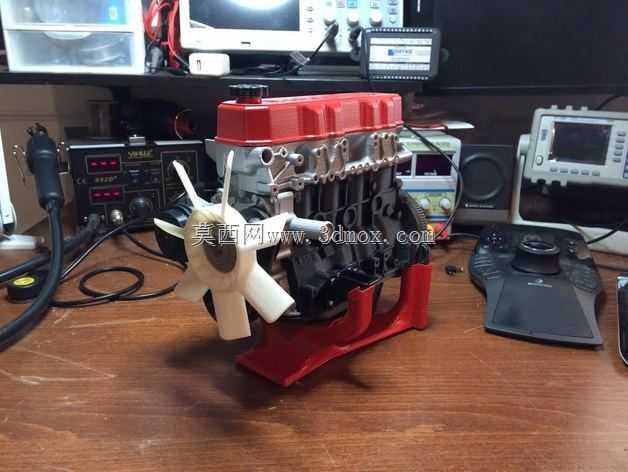

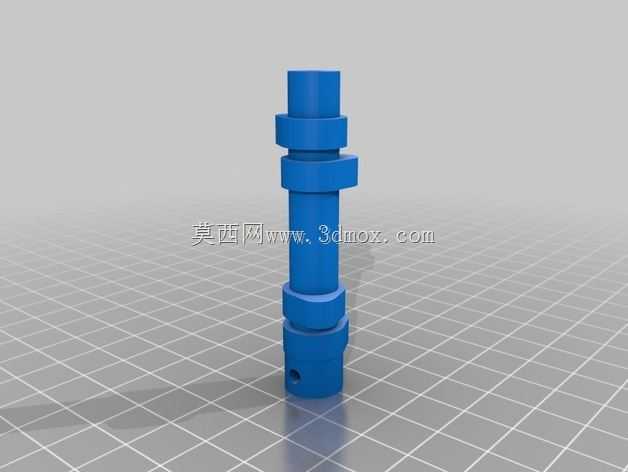

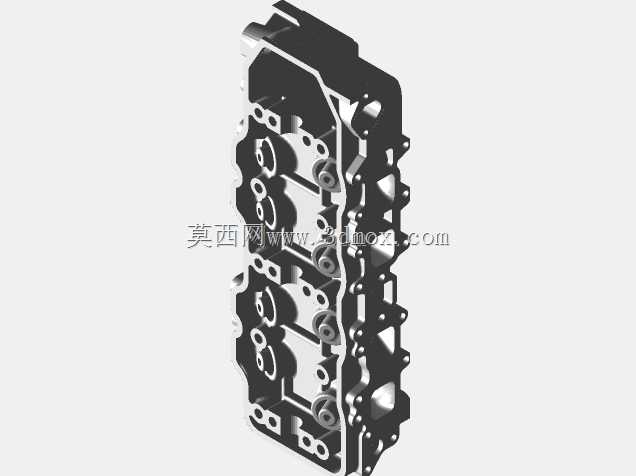

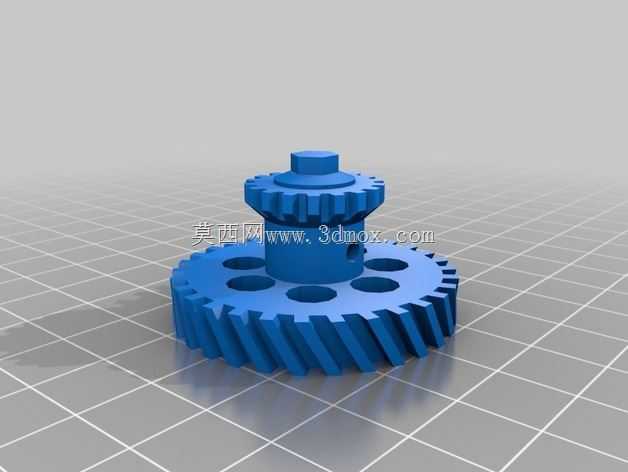

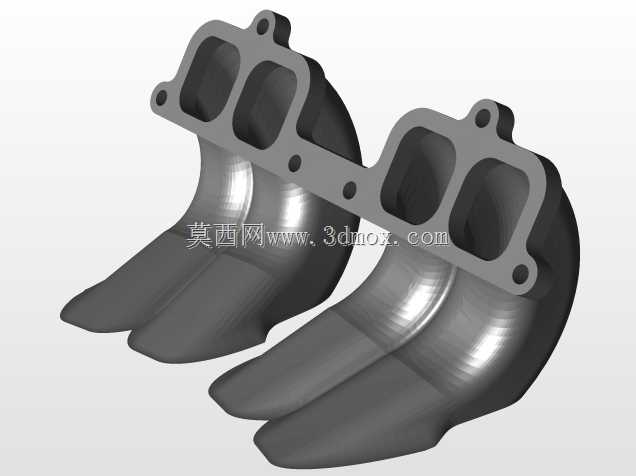

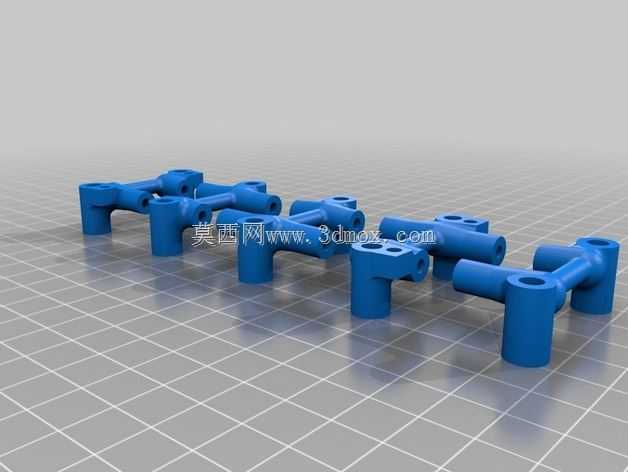

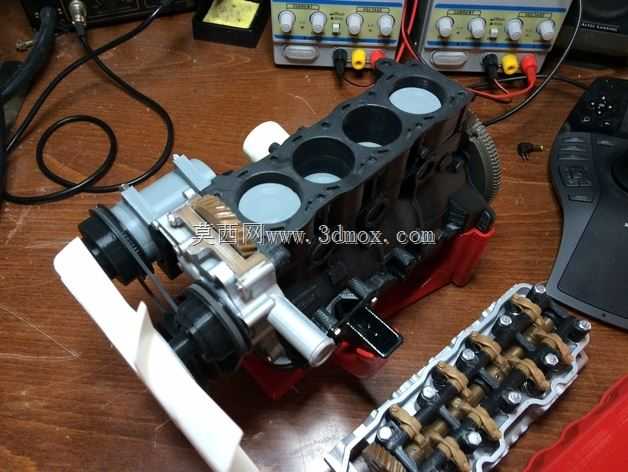

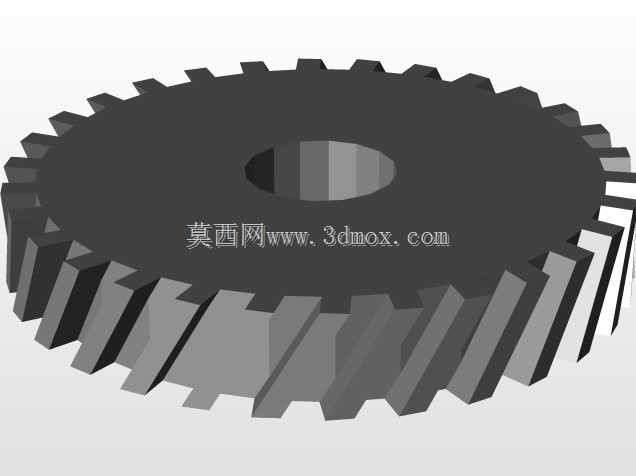

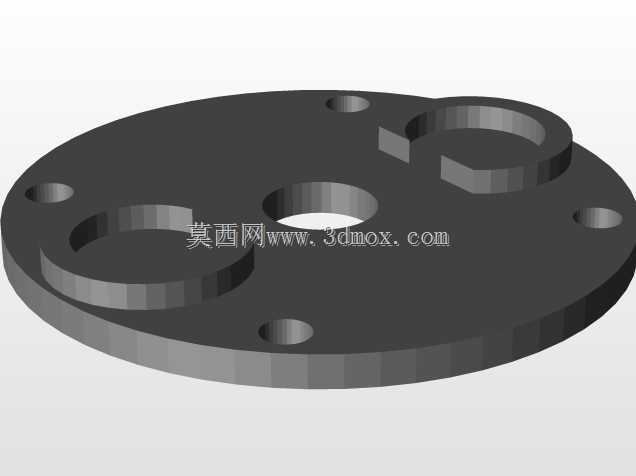

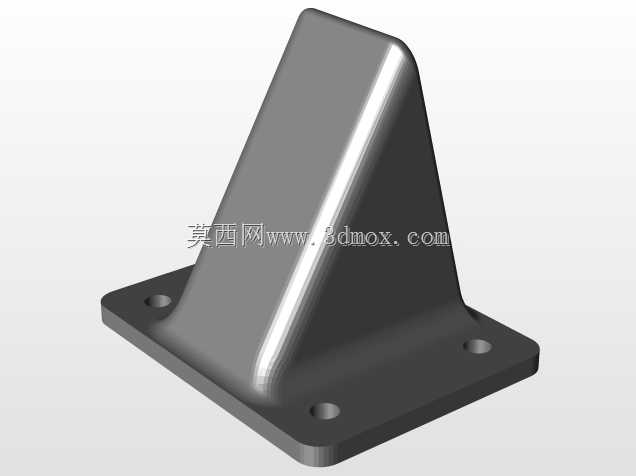

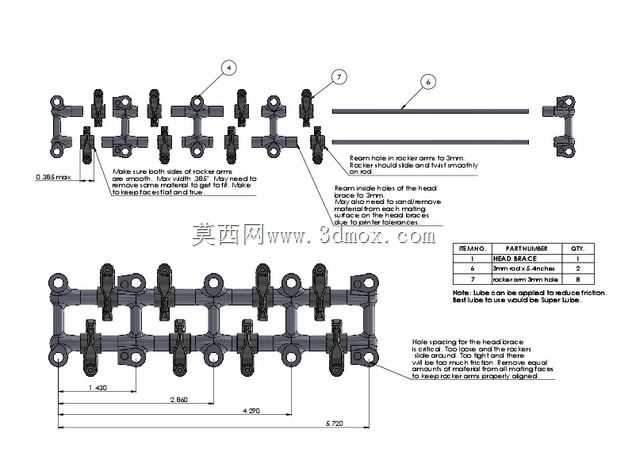

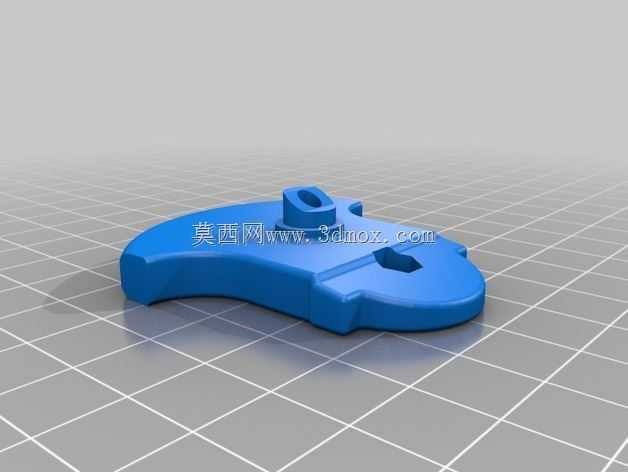

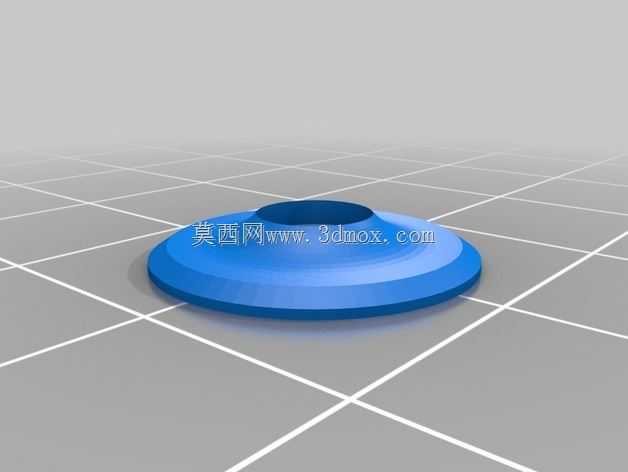

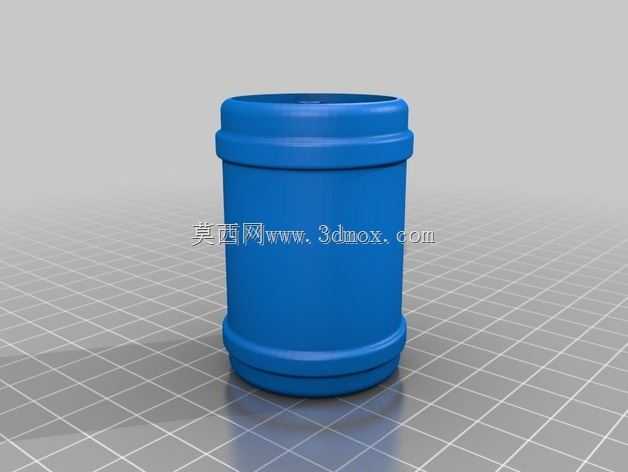

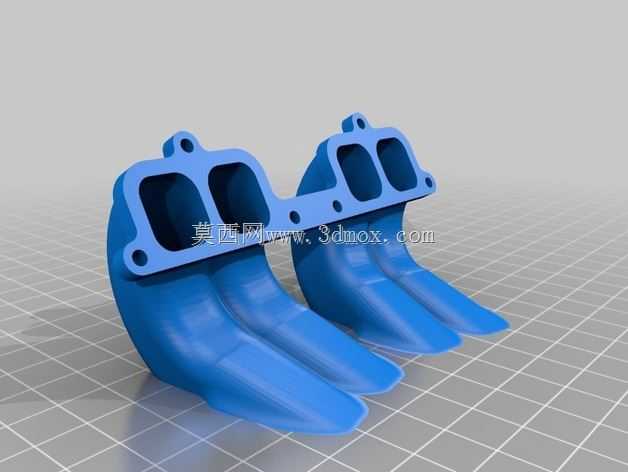

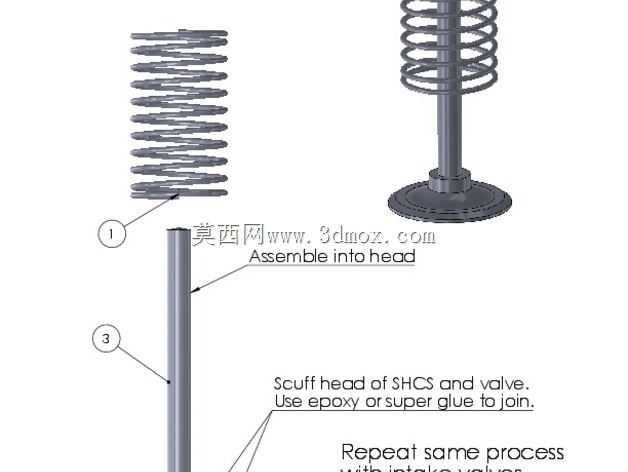

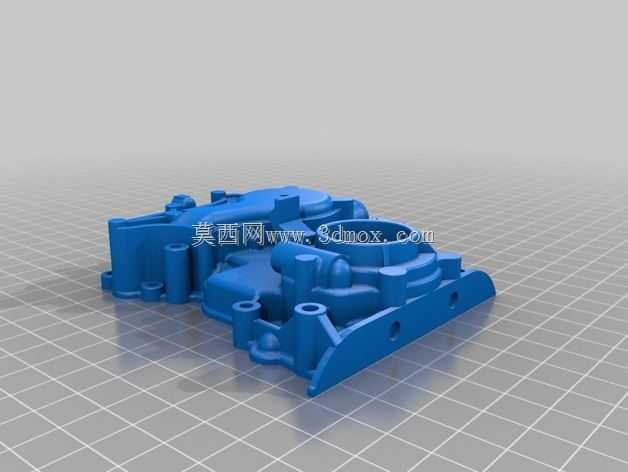

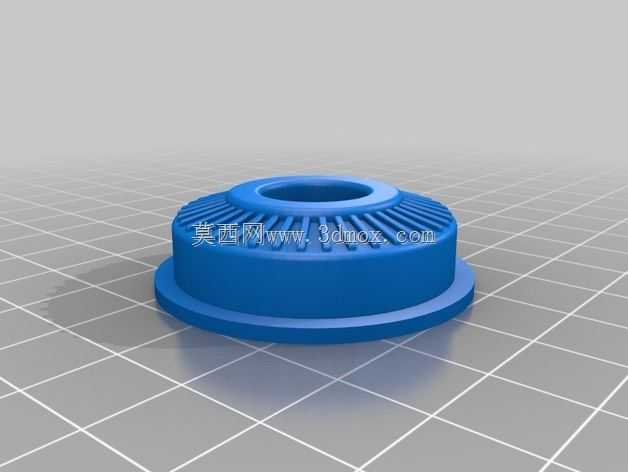

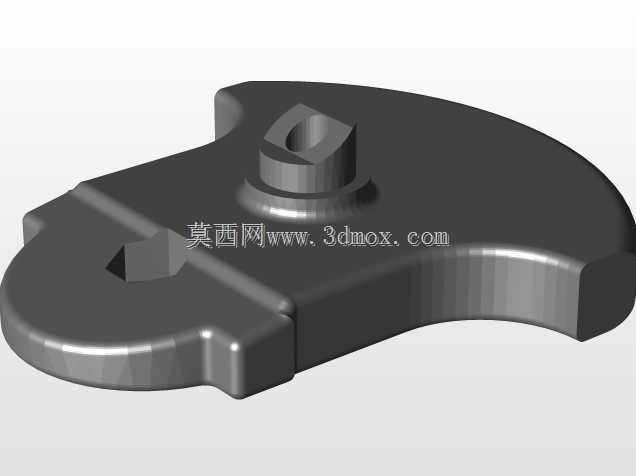

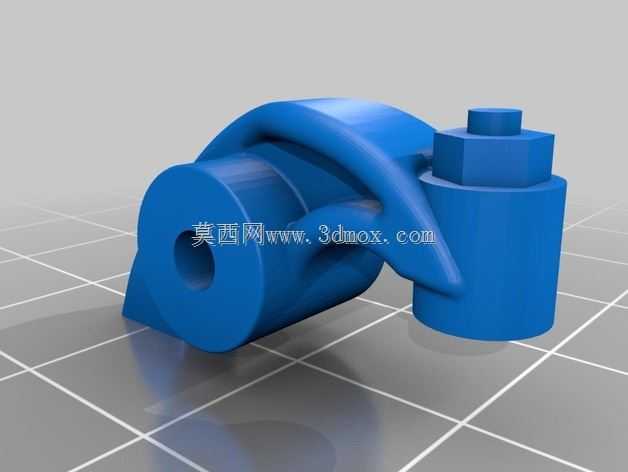

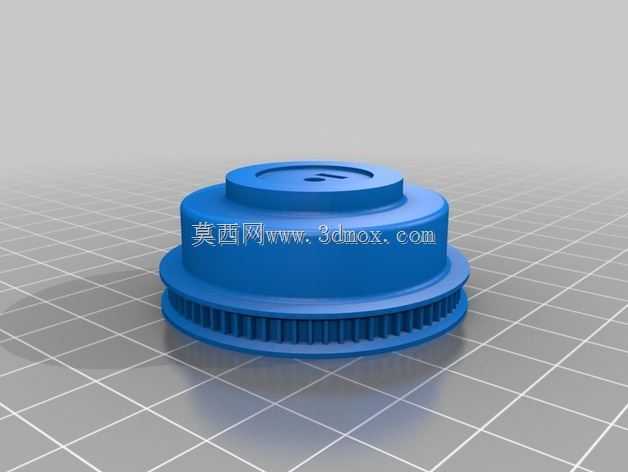

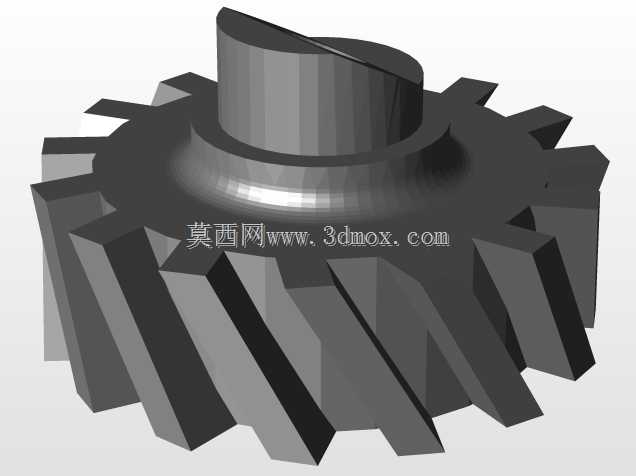

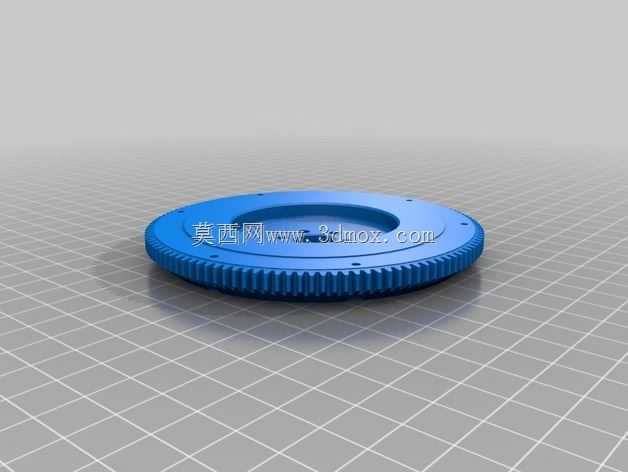

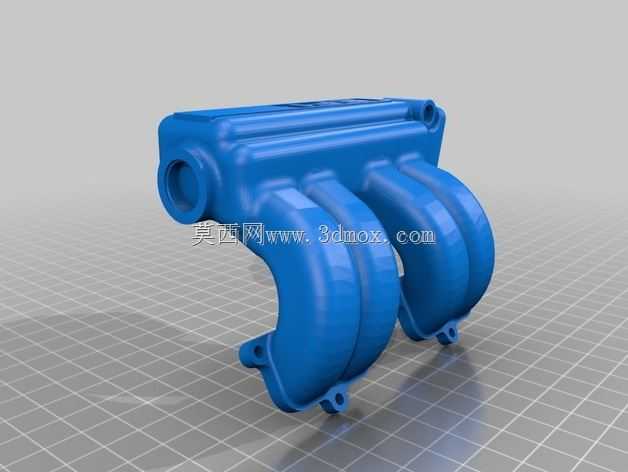

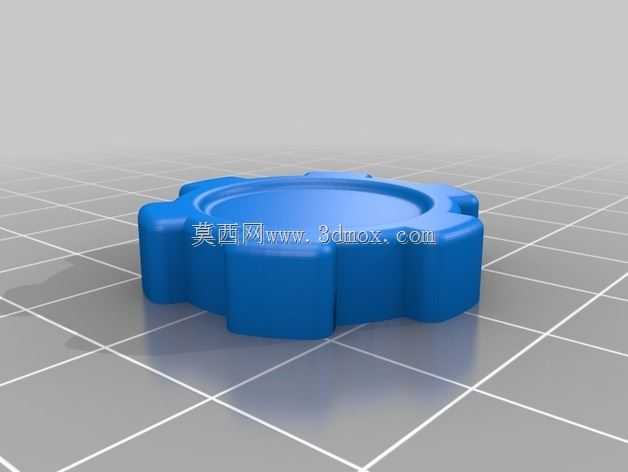

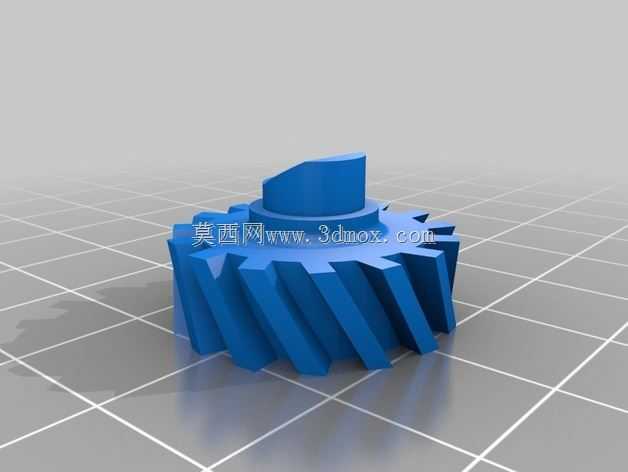

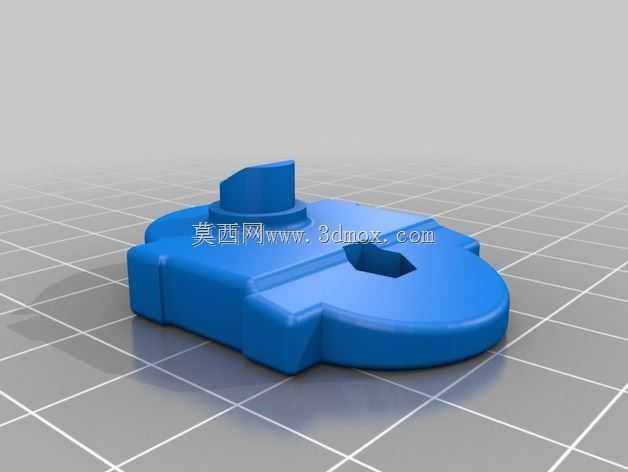

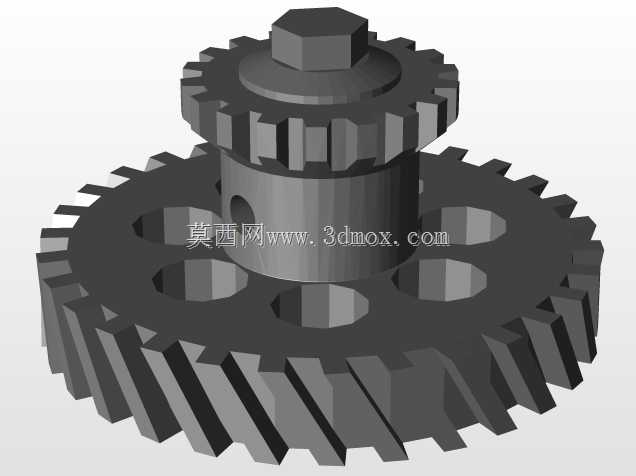

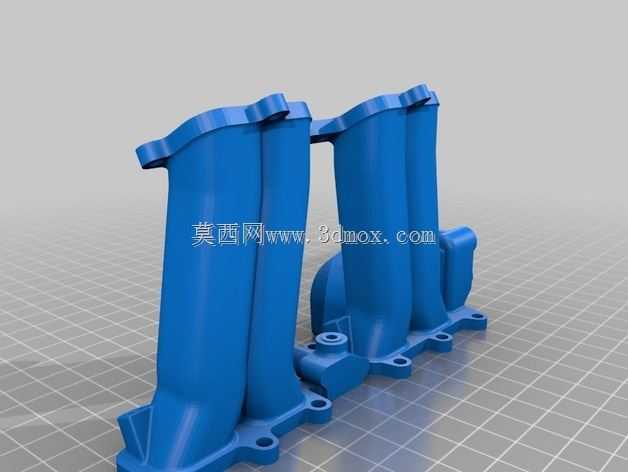

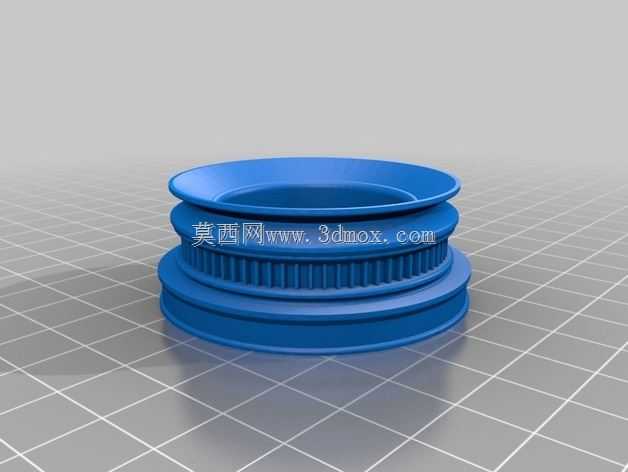

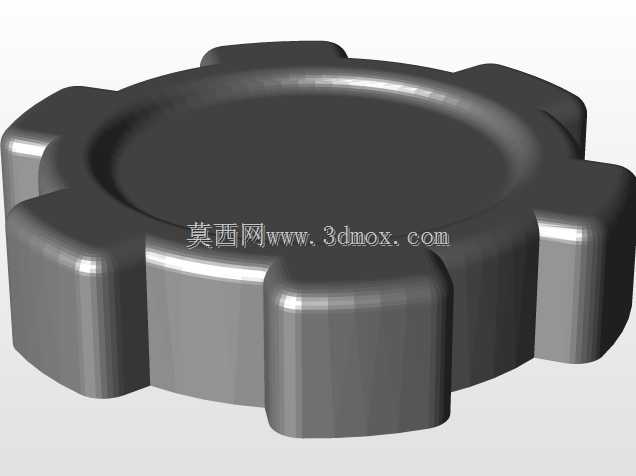

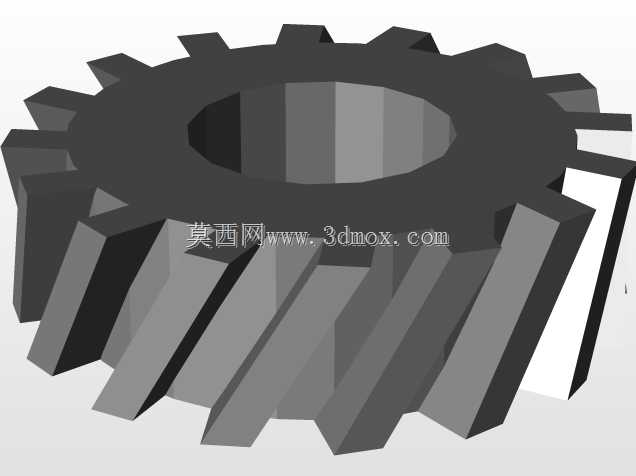

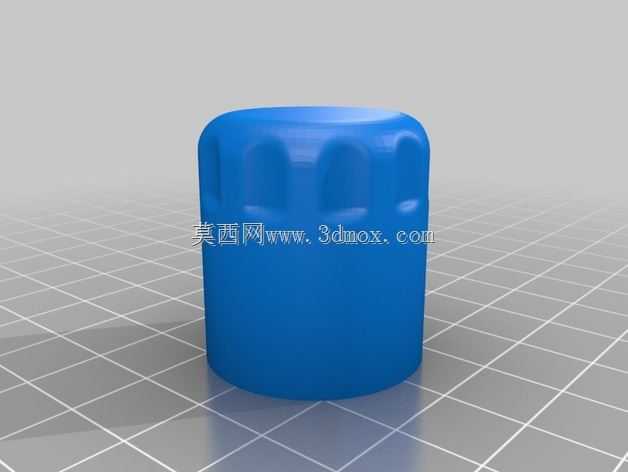

丰田22R直列四缸发动机缸体结构

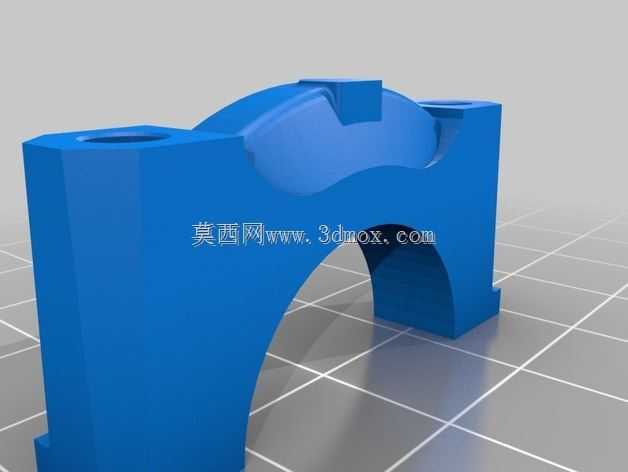

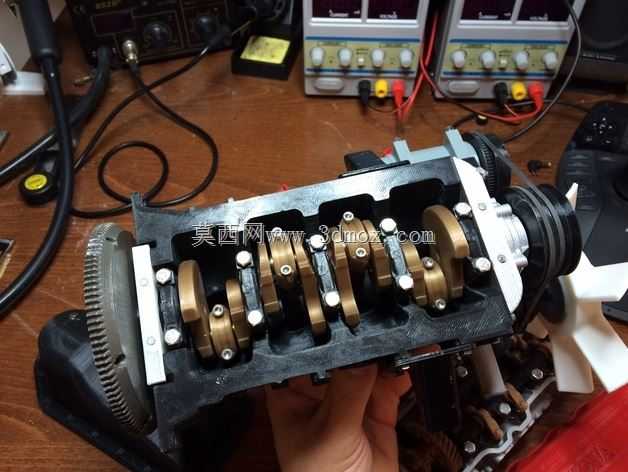

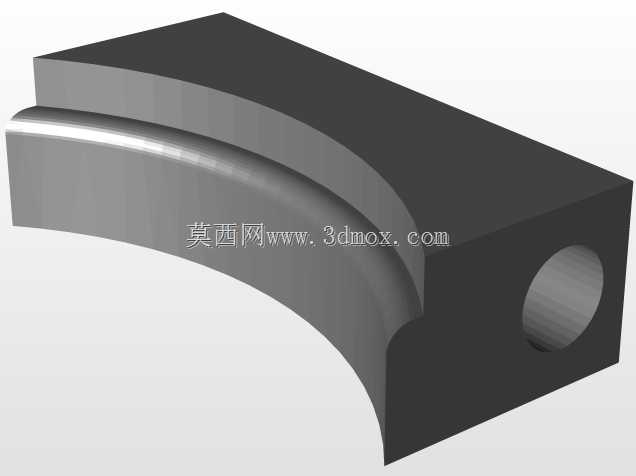

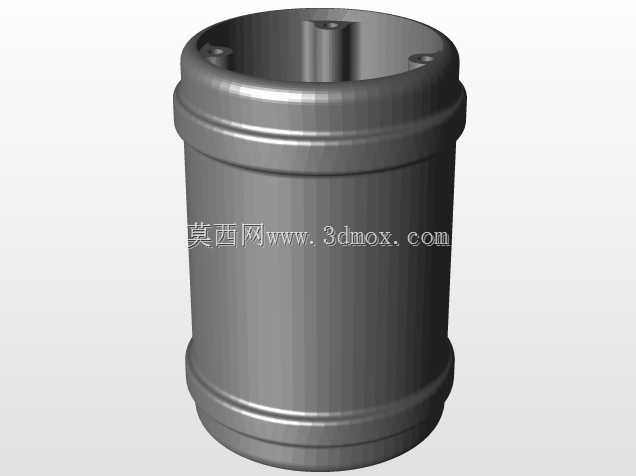

　　这款直列四缸发动机缸体是丰田22R动力单元的核心承载构件，在轻型越野车、皮卡等商用乘用车型的动力系统中承担核心支撑与密封功能，适配非铺装路面行驶、中小载荷货运等多场景使用需求，是早年丰田后驱车型动力系统里可靠性表现突出的基础构件。从设计思路来看，该缸体采用铸铁材质一体铸造成型，整体布局遵循直列四缸的等缸心距排布，四个气缸筒沿曲轴轴向依次排列，缸筒周边预留了均匀的壁厚空间，既满足燃烧室爆发压力下的结构强度要求，也为后续的缸筒珩磨、大修镗缸预留了足够的加工余量，适配长周期使用后的维修需求。缸体下部集成了曲轴箱支撑结构，主轴承座采用跨接式加强筋设计，每个主轴承位两侧都延伸出斜向加强筋连接至缸体外壁，

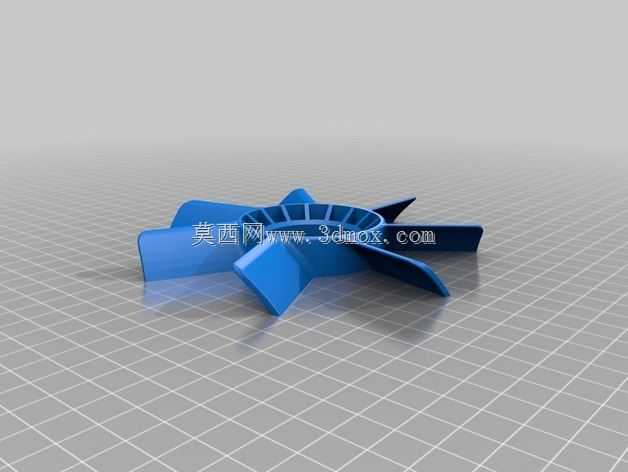

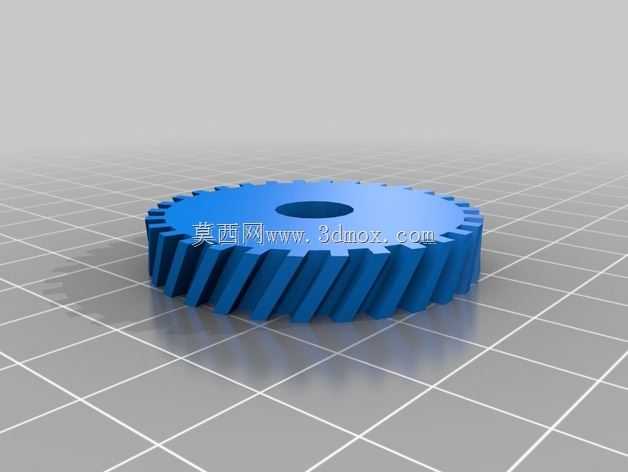

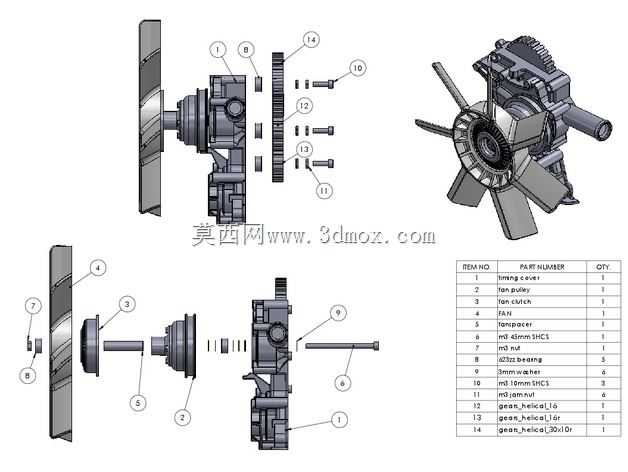

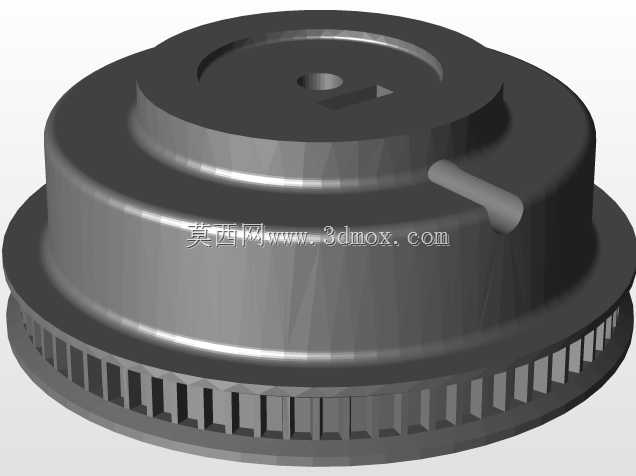

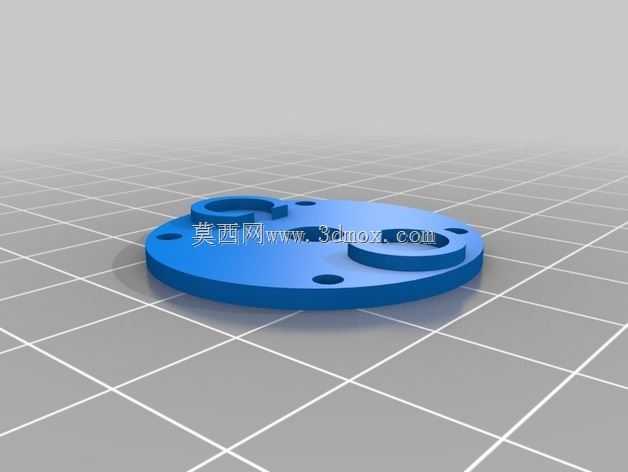

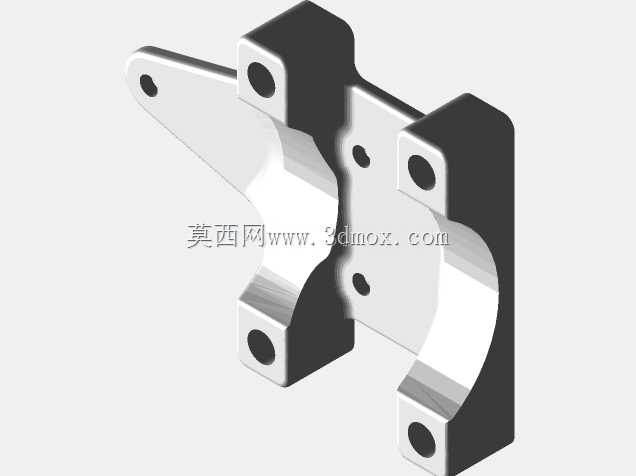

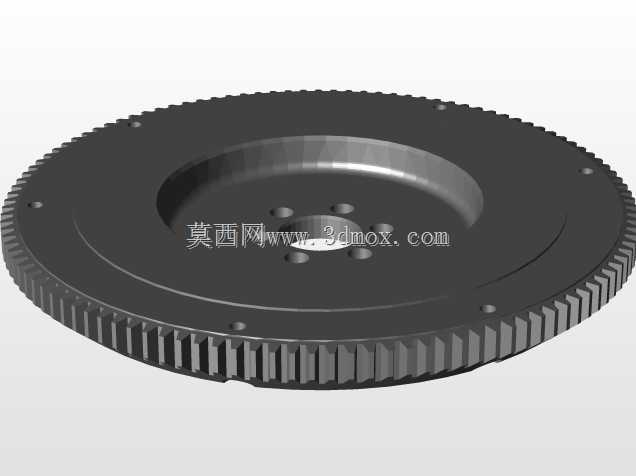

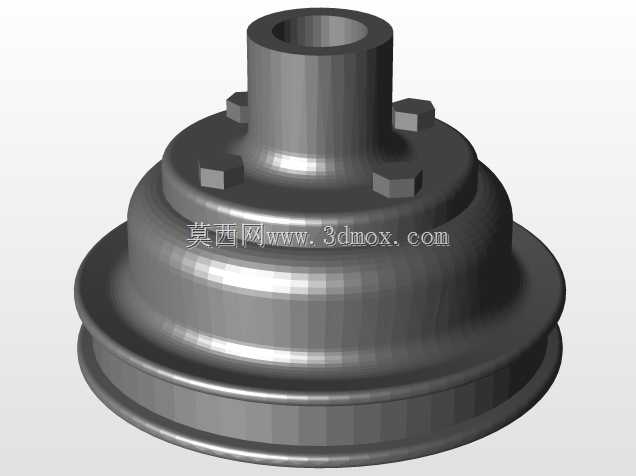

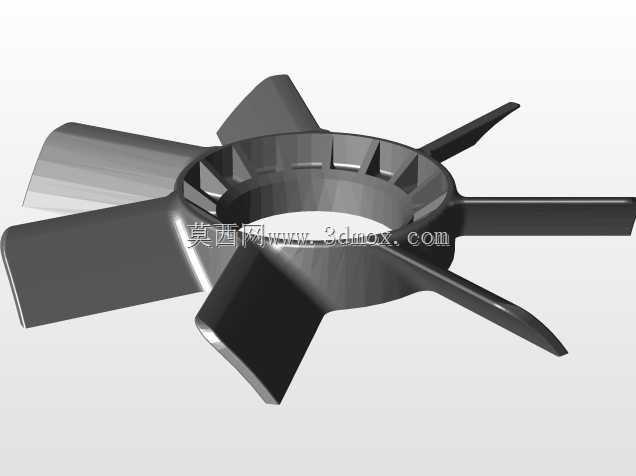

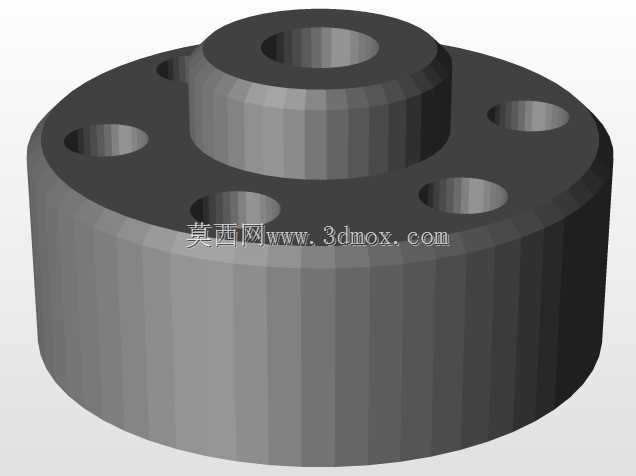

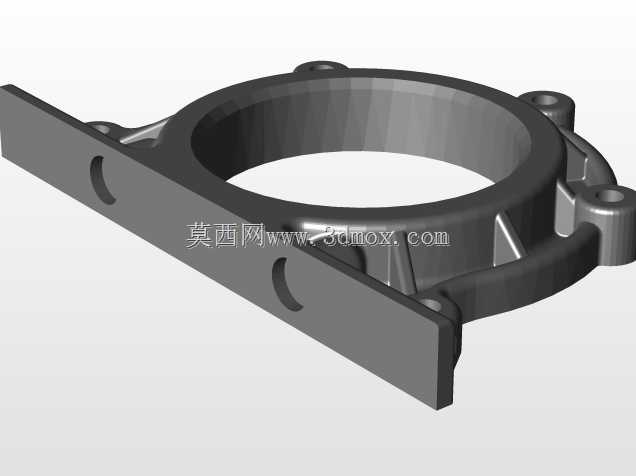

　　能够有效抵消曲轴运转时产生的交变弯曲载荷，避免高转速下缸体出现共振变形。从安装边界来看，缸体前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，定位孔的位置度公差控制在0.05mm以内，保证前端轮系的同轴度要求，减少皮带运转的偏磨风险；后端面设计了飞轮壳、变速器的连接定位面，结合面采用平面度0.03mm的精加工要求，保证动力输出端的密封可靠性，避免机油渗漏问题。缸体两侧分别布置了进排气侧的附属安装位，一侧预留了机油滤清器、冷却水道旁通接口的安装凸台，另一侧设计了启动马达、发动机悬置的连接支架位，所有凸台的安装孔都采用了锪平加工，保证连接件的贴合面平整。冷却系统采用缸体-缸盖贯通式水道设计，四个气缸筒周围环绕着连通的冷却水腔，

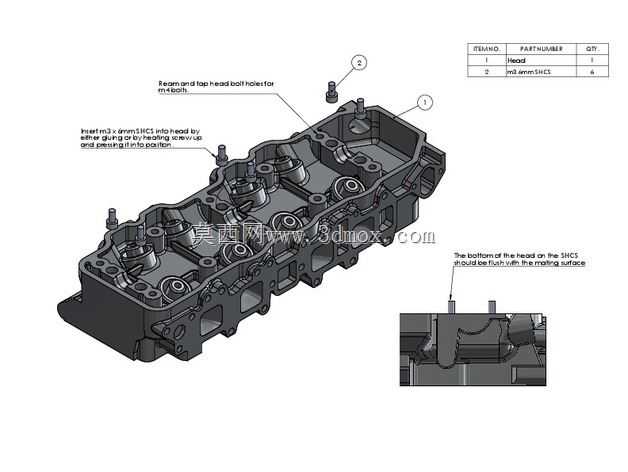

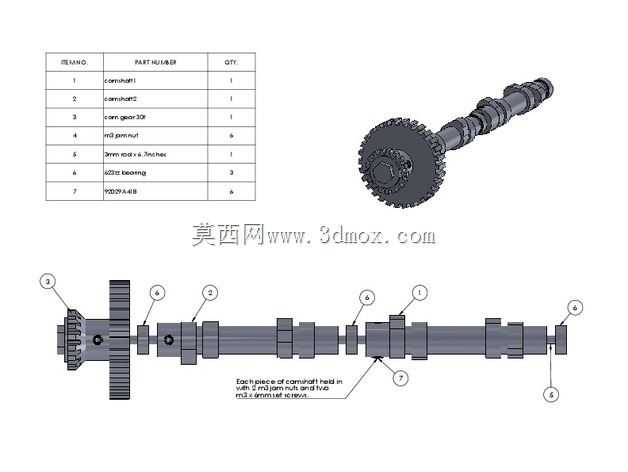

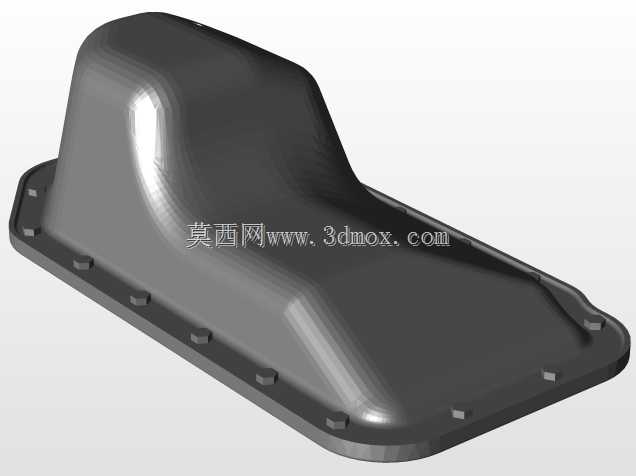

　　水腔截面在缸筒之间的鼻梁区做了收窄处理，加快冷却液在高热负荷区域的流速，避免局部过热导致的缸筒变形；润滑系统的主油道沿缸体长度方向贯穿布置，每个主轴承位、凸轮轴轴承位都设计了斜向油道与主油道连通，保证压力机油能够持续输送到各个摩擦副表面，同时在缸体下部预留了机油回流通道，让缸盖处回流的机油能够快速回到油底壳，避免高速运转时出现机油滞留导致的润滑不足。在实际装配场景中，该缸体的顶面采用精加工平面，与气缸垫、气缸盖结合的平面粗糙度控制在Ra1.6以内，配合对应的缸盖螺栓拧紧工艺，能够可靠密封燃烧室的高压燃气，避免冲缸垫故障；缸体侧面的各个工艺堵盖采用过盈压装设计，用于封堵铸造时的清砂工艺孔，堵盖安装位预留了密封胶涂覆槽，

　　提升长期使用后的密封可靠性。从结构强度设计上，缸体外壁布置了多道纵横交错的加强筋，既不会过度增加缸体整体重量，又能有效提升缸体的扭转刚度，在车辆颠簸、动力大扭矩输出的工况下，减少缸体的形变，保证各个运动部件的配合间隙始终处于设计范围内，延长动力单元的整体使用寿命。
