石油天然气用双轮导向滑轮组结构设计

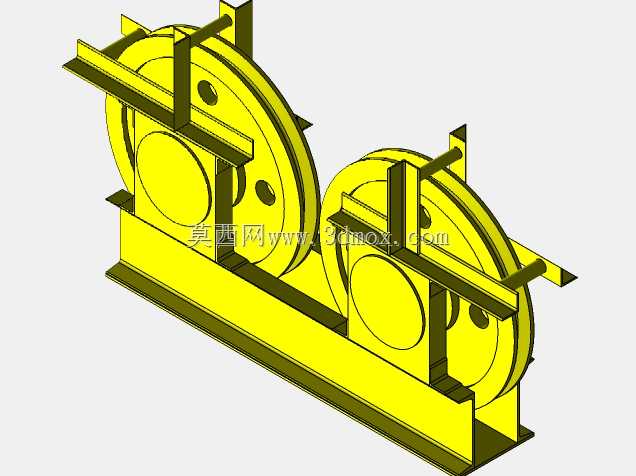

　　这套双轮导向滑轮结构主要面向油气开采、集输场站的线缆、柔性管缆导向承重场景设计，在野外钻井作业区、集气站的管缆布设环节，这类滑轮组承担着改变线缆、连续油管、吊装索具受力方向的核心作用，能大幅降低索具移动过程中的摩擦阻力，避免索具与钢结构支架直接摩擦出现磨损断丝、外皮破损的问题，是油气场站辅助作业里常用的受力导向部件。从结构设计逻辑来看，整体采用双轮并排布置的形式，两个滑轮分别通过轮轴固定在一体化焊接的型钢支架上，支架底部采用通长的型钢底座作为安装承载基础，底座预留的安装孔位可直接通过螺栓固定在场站的钢结构平台、设备基座或者临时作业支架上，安装边界适配现场常见的H型钢、槽钢安装面，不需要额外加工复杂的转接底座，

　　适配现场快速安装的作业需求。滑轮本体采用轮缘带挡边的槽型结构，轮槽的弧度匹配现场常用的钢丝绳、复合管缆外径，能避免索具在受力过程中从轮槽脱出，轮体内部预留轴承安装位，可配套深沟球轴承实现低阻力转动，在长期承受径向载荷的工况下也能保持转动顺畅，不会出现卡滞、偏磨的问题。支架部分采用型钢焊接成型，轮轴安装位设置了加强筋板，能抵消滑轮受载时对支架侧板产生的侧向弯矩，避免支架长期受载出现变形，两个滑轮之间设置的分隔型钢既起到结构加强的作用，也能避免两侧索具在运行过程中出现相互干涉、缠绕的问题。在实际选型应用中，这类双滑轮结构相比单滑轮能同时承载两路索具的导向需求，减少现场支架的布设数量，尤其在井场多根测井线缆、控制管缆同步布设的场景下，

　　能有效压缩导向装置的安装占用空间，底座的安装孔距按照油气场站通用的钢结构安装间距设计，可直接替换现场老旧的同规格滑轮组，不需要对原有安装基础做改造。设计过程中充分考虑了野外作业的工况特点，整体结构没有复杂的异形曲面，所有零部件均采用常规型钢、标准机加工件制作，后期维护时可直接更换磨损的轮体、轴承，不需要整体更换整套结构，能降低现场运维的配件成本，焊接成型的支架结构抗冲击性能好，能适应井场作业中偶尔出现的索具瞬时过载冲击，不会出现焊缝开裂、结构失效的问题。
