石油天然气钻井作业350吨级顶驱结构设计

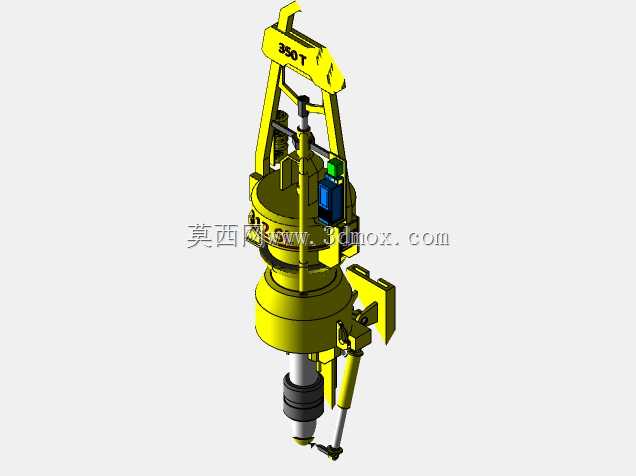

　　在陆地与海洋油气钻采作业现场，顶驱是替代传统转盘驱动的核心钻具驱动装置，直接悬挂于井架上部游车下方的作业空间内，承担钻柱旋转、上卸扣、钻井液循环通道承载、钻具悬持等核心作业功能，相比传统转盘驱动模式可大幅缩短接单根作业时长，降低卡钻等井下故障的处置难度，尤其适用于大位移井、水平井、深井等复杂钻井工况。这套350吨级顶驱的三维结构设计，围绕井架内部安装边界开展布局，整体外形适配常规陆地深井钻机井架的内部净空尺寸，顶部吊耳结构直接匹配游车大钩的连接接口，无需额外加工过渡连接附件即可完成现场挂装，下部主轴输出端的连接螺纹符合API钻具连接标准，可直接对接不同规格的钻杆、钻铤与井下工具。设计过程中优先考虑作业载荷的传递路径，

　　主承载框架采用箱型焊接结构布局，将提吊载荷、旋转反扭矩、钻井液内压载荷沿最短路径传递至顶部吊点，避免局部应力集中导致的结构失效；回转驱动单元集成于主框架中部，减速机构与主轴采用同轴布局，减少传动链长度带来的功率损耗，同时预留了钻井液冲管总成的安装空间，冲管密封组件采用快拆结构设计，现场更换密封件无需拆解主驱动单元，可大幅缩短停机维护时长。导向滚轮组沿主框架两侧对称布置，匹配井架内部的导轨尺寸，作业过程中可沿导轨上下滑动，抵消钻具旋转产生的反扭矩，同时避免顶驱主体在升降过程中出现横向摆动。倾斜机构布置于主框架侧部，可带动下部吊环倾斜一定角度，满足井口接单根作业时的钻杆对位需求，无需人工推拉钻具即可完成对扣操作，

　　降低现场作业人员的劳动强度。本体上预留的多个传感器安装位，可直接适配转速、扭矩、悬重、钻井液压力等监测元件的安装，无需在现场额外焊接安装支架，所有液压、电气管线的走线槽沿主框架外侧一体化布置，避免作业过程中管线与井架结构、钻具发生剐蹭磨损。整体结构的安装边界充分考虑了现场运输的尺寸限制，主框架拆分后的最大模块尺寸符合常规公路运输的限界要求，现场组装时仅需完成主承载模块、驱动模块、导向模块的螺栓连接即可完成主体装配，无需大型配焊作业。
