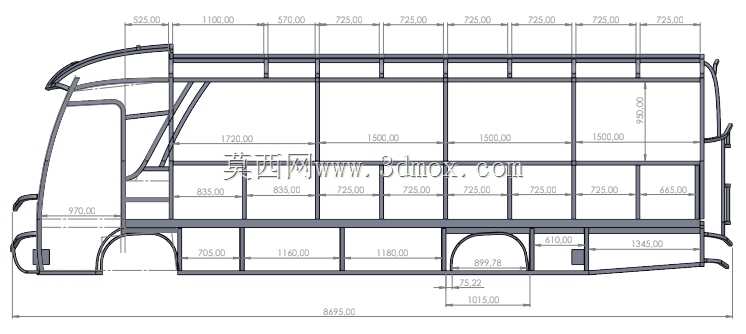

大众小巴管状车架底盘承载结构

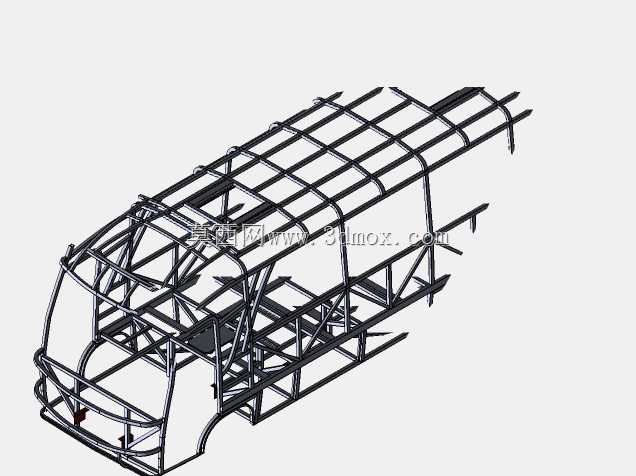

　　该结构为小型客运车辆的核心承载管状骨架，对应大众9 150 OD小巴的底盘上车架一体化承载结构，主要应用于中小型客运车辆的整车承载体系搭建，是整车零部件安装的基础承载基体。在实际车辆运营场景中，该骨架需要承担车身自重、乘员及行李载荷、行驶过程中路面传递的冲击载荷，同时为动力总成、悬挂系统、内饰覆盖件、电气管路提供可靠的安装定位基准。从设计思路来看，整体采用空间桁架式管状结构布局，通过不同管径的金属管材弯折、拼接形成连续的传力路径，前部区域预留出动力总成与转向机构的安装空间，杆件排布避开了转向轮跳动的运动边界，同时在前碰受力路径上设置了多道斜向支撑筋，将正面冲击载荷快速分散到两侧纵梁与上部横梁结构。

　　中部乘员舱区域的杆件排布兼顾了结构刚度与车内空间利用率，侧围的竖向杆件与横向腰梁形成封闭环结构，可在侧碰工况下为乘员舱保留足够的生存空间，底部的横向横梁间距匹配常规客车座椅的安装点位，无需额外焊接过渡支架即可完成座椅固定，上部的弧形顶梁完全匹配小巴的外覆盖件曲面弧度，为后续蒙皮安装提供连续的贴合基准。后部区域的结构专门针对后置动力布局做了适配，尾部的框架结构预留了动力总成的吊装空间，后悬部分的杆件延伸长度符合小型巴士的离去角设计要求，避免行驶过程中尾部剐蹭路面。从安装边界来看，该骨架与底盘的连接点位全部设置在下部纵梁的加强节点上，每个连接点都通过局部加焊衬套的方式提升连接强度，避免长期交变载荷下出现连接点开裂问题；

　　所有管材的弯折半径都符合常规弯管工艺的加工要求，没有出现过小弯折半径导致的管材开裂风险，相邻管材的拼接间隙控制在焊接工艺允许的范围内，可直接采用气体保护焊完成批量焊接作业。在结构刚度匹配上，通过有限元迭代调整了不同区域的管材壁厚，承载路径上的主纵梁采用较厚的管材，而仅起到支撑定位作用的辅助杆件采用薄壁管材，在保证整体扭转刚度、弯曲刚度满足客运车辆国标要求的前提下，尽可能降低骨架自重，减少车辆行驶过程中的能耗。
