雪佛兰圣雷莫手动变速器结构设计

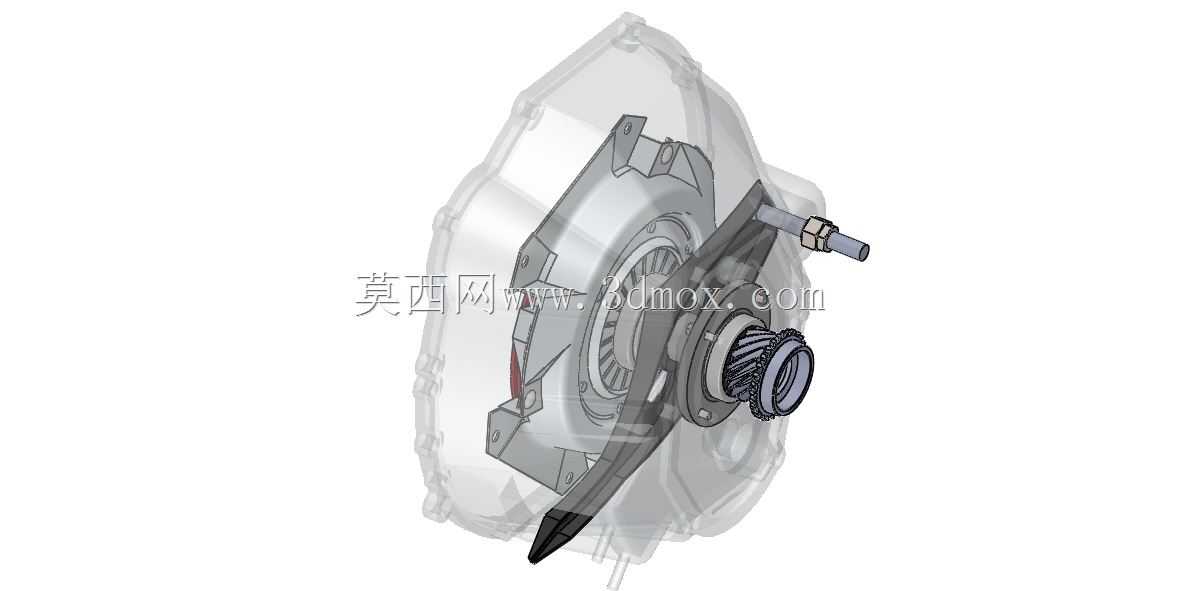

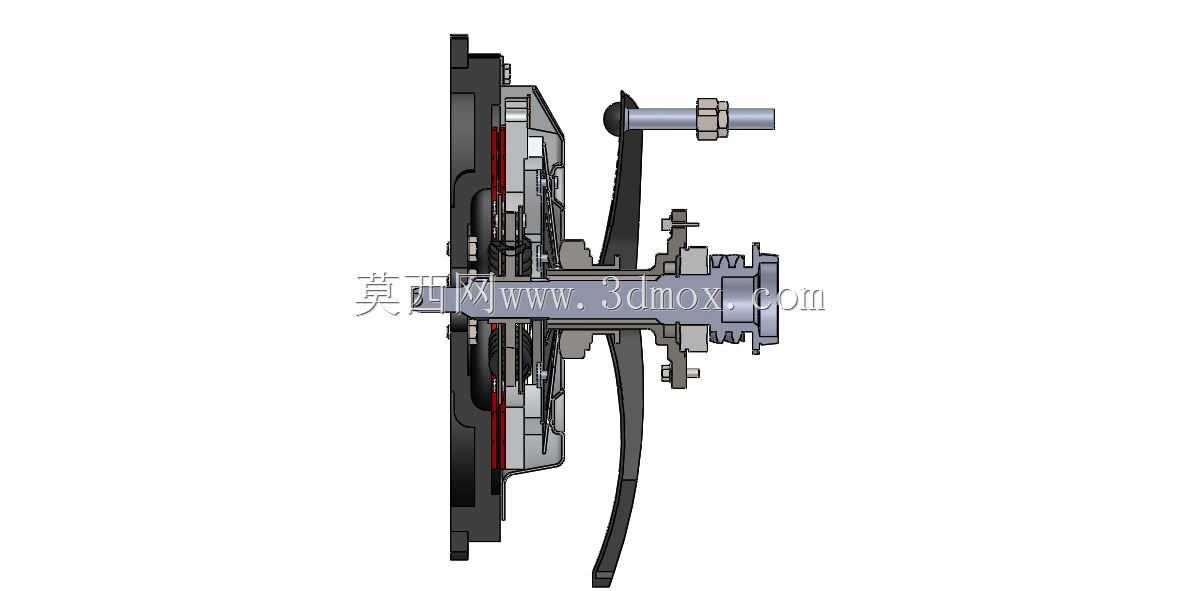

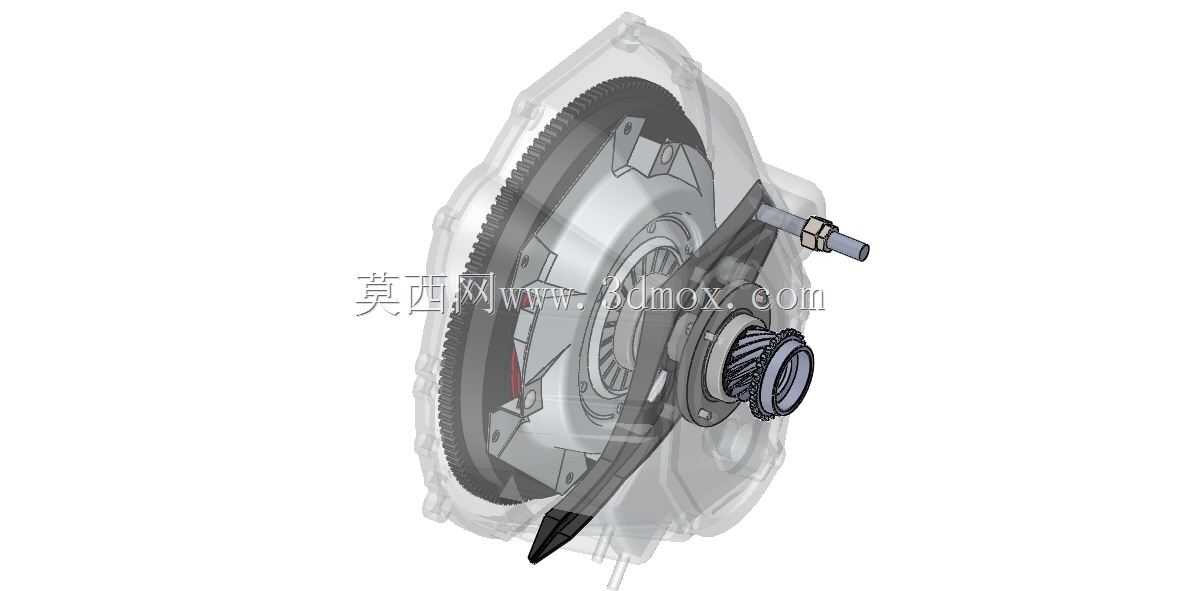

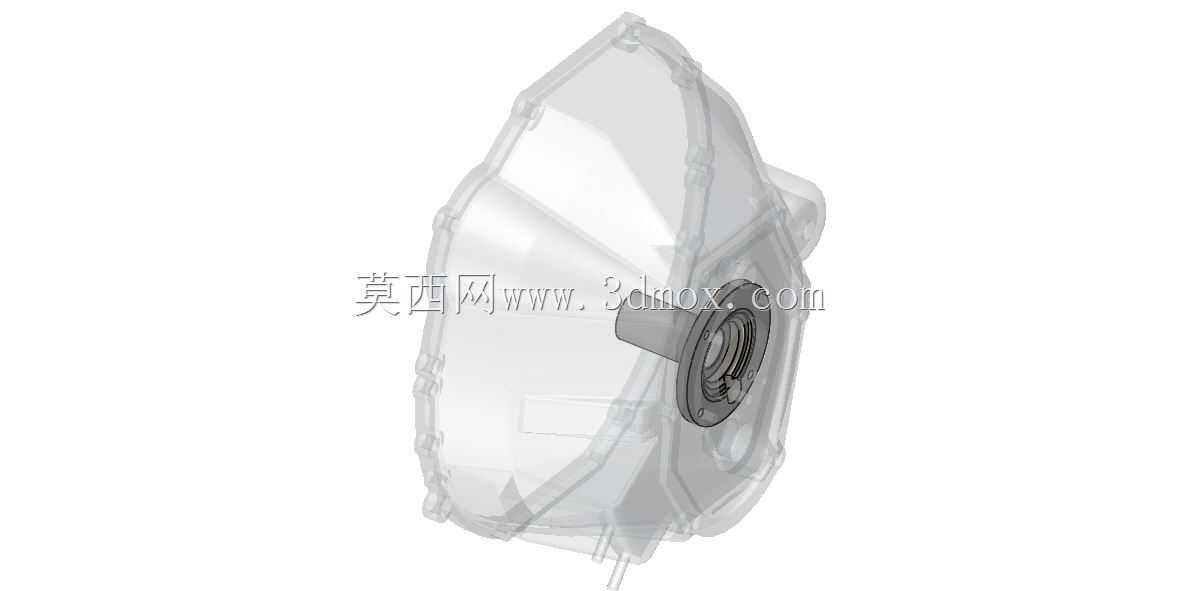

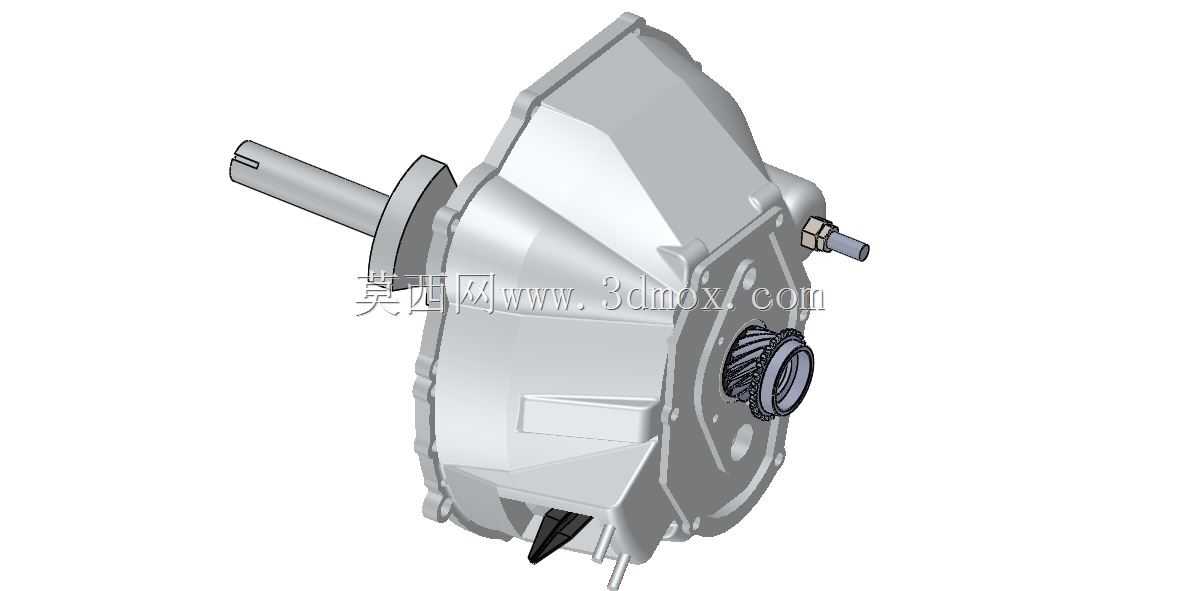

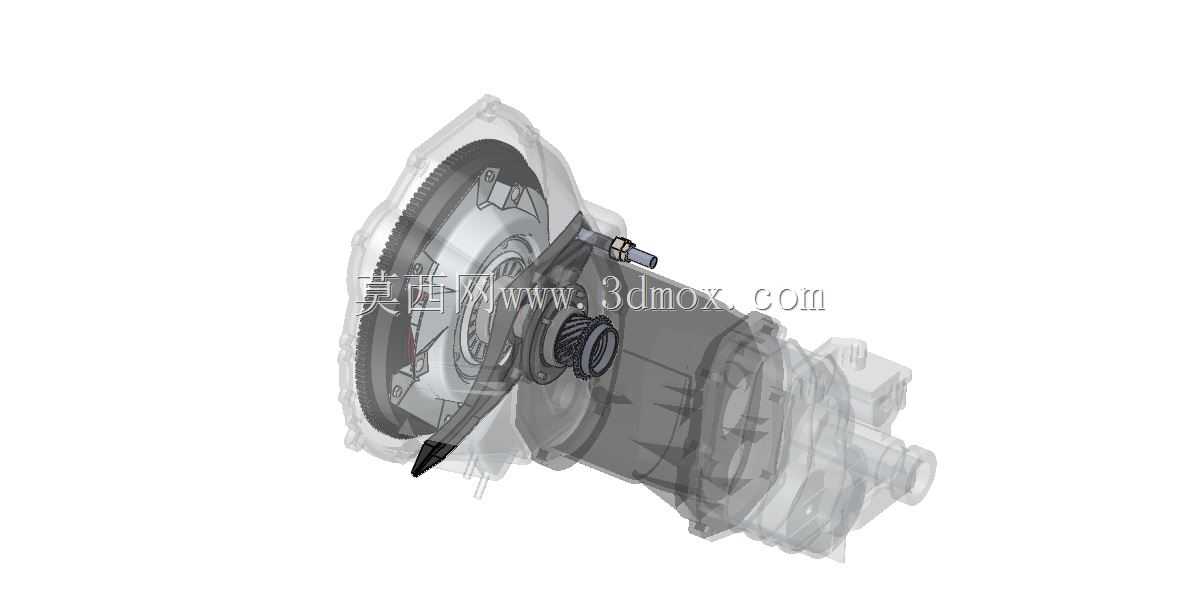

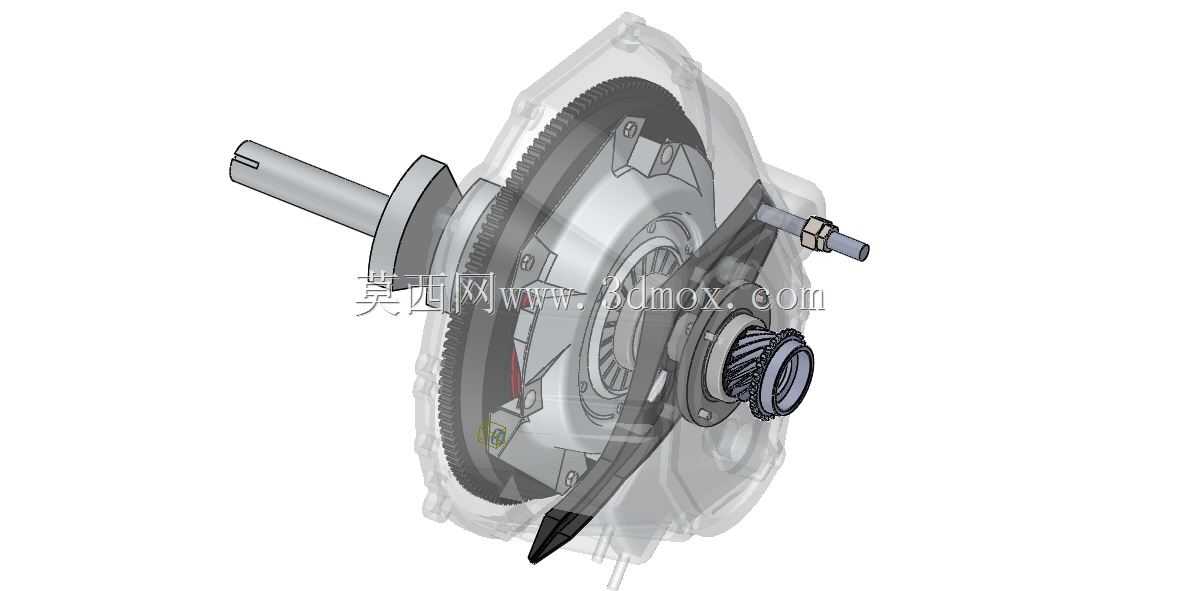

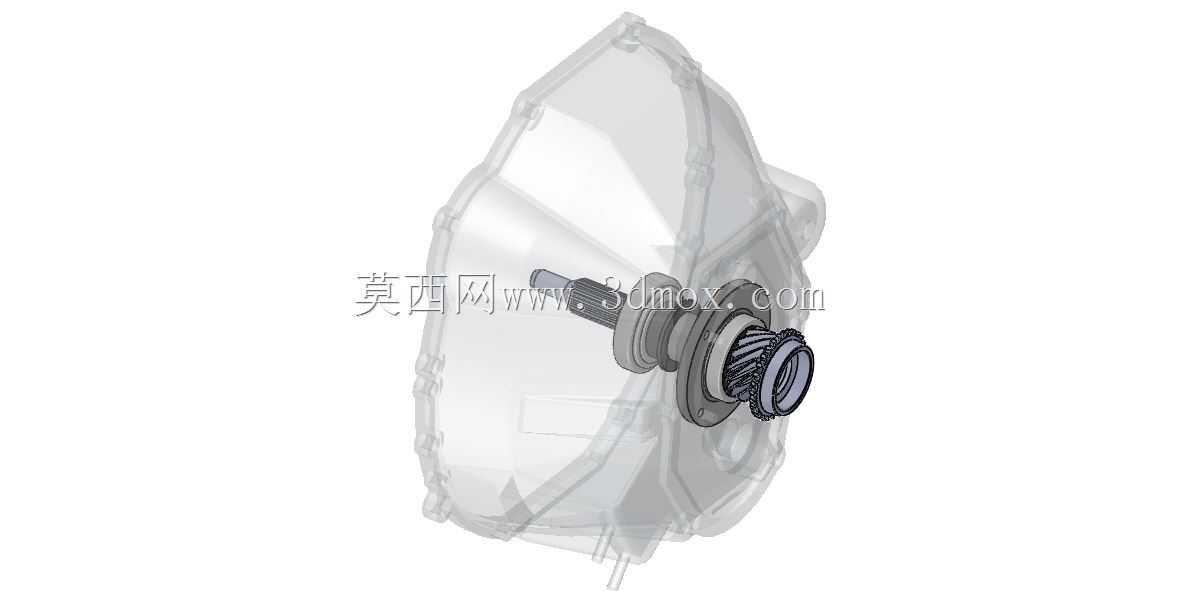

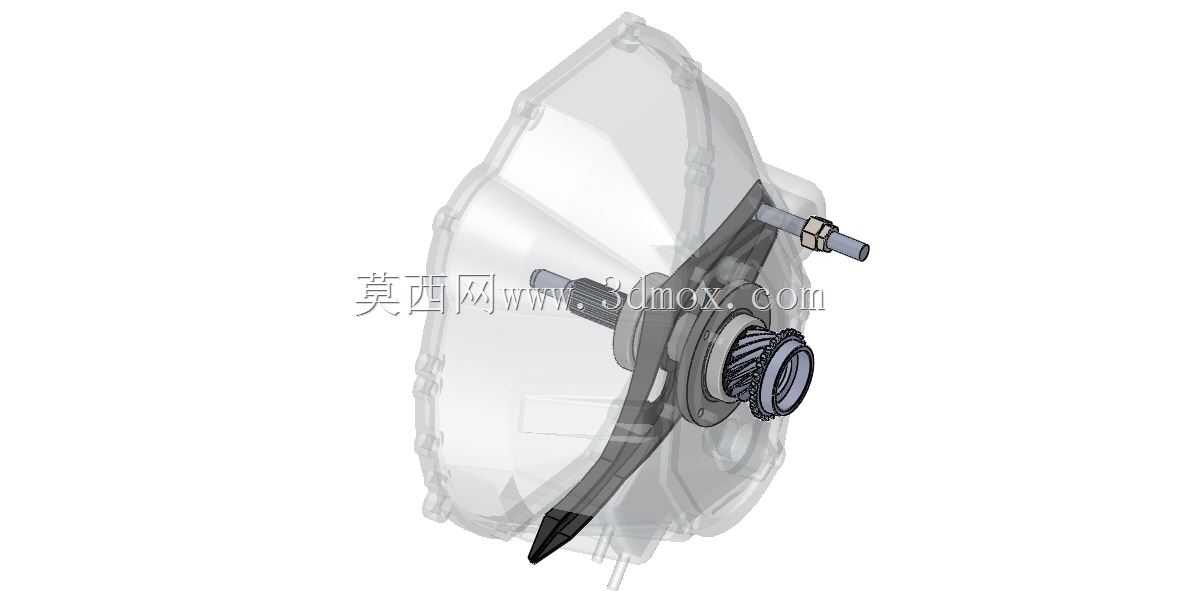

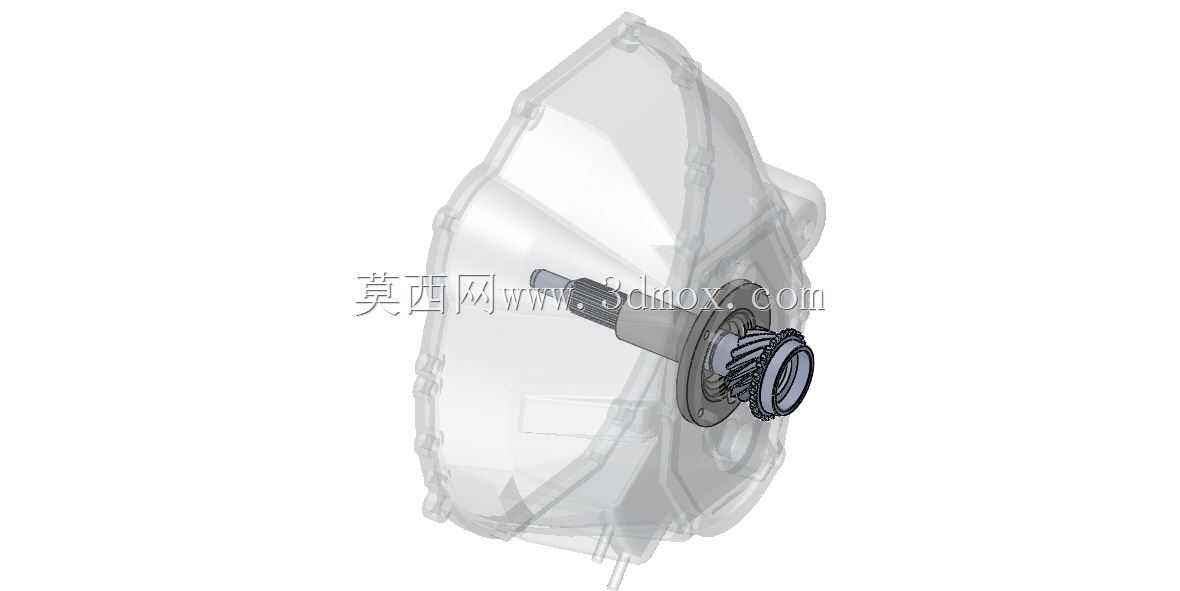

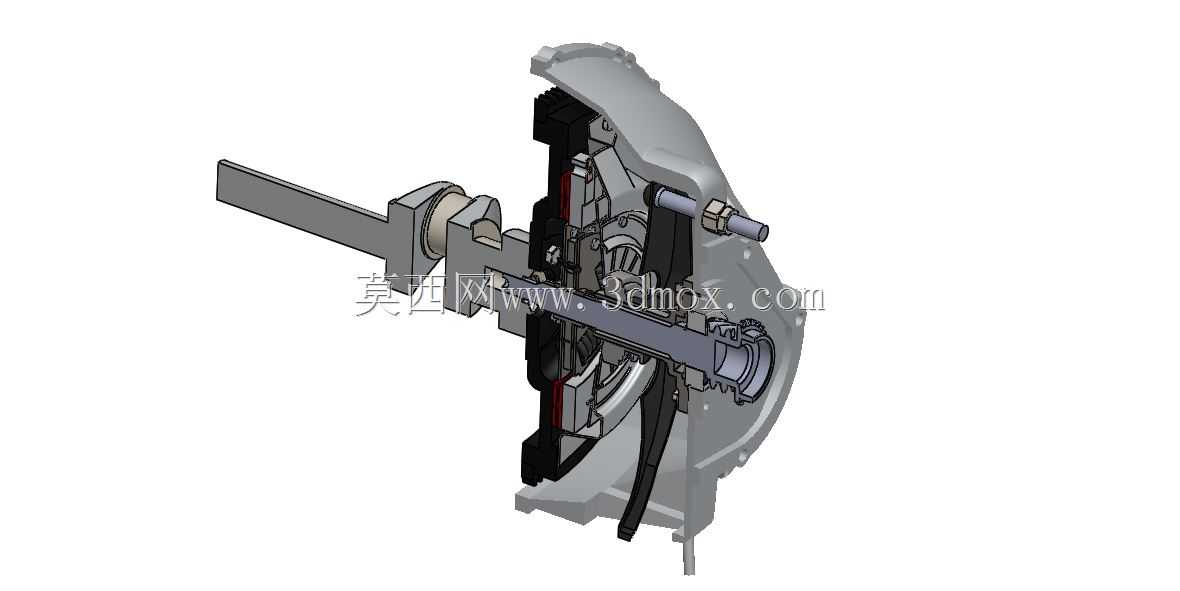

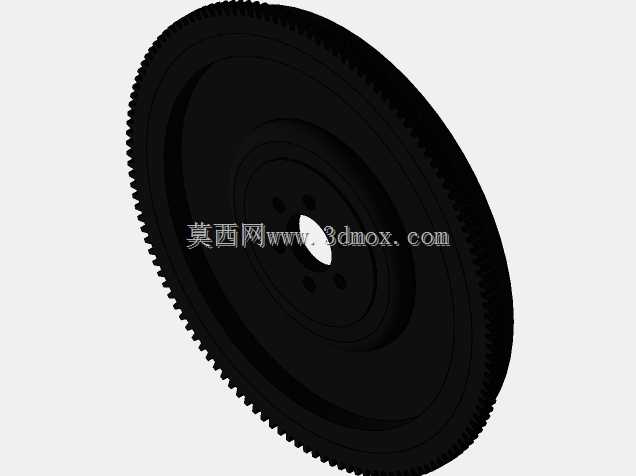

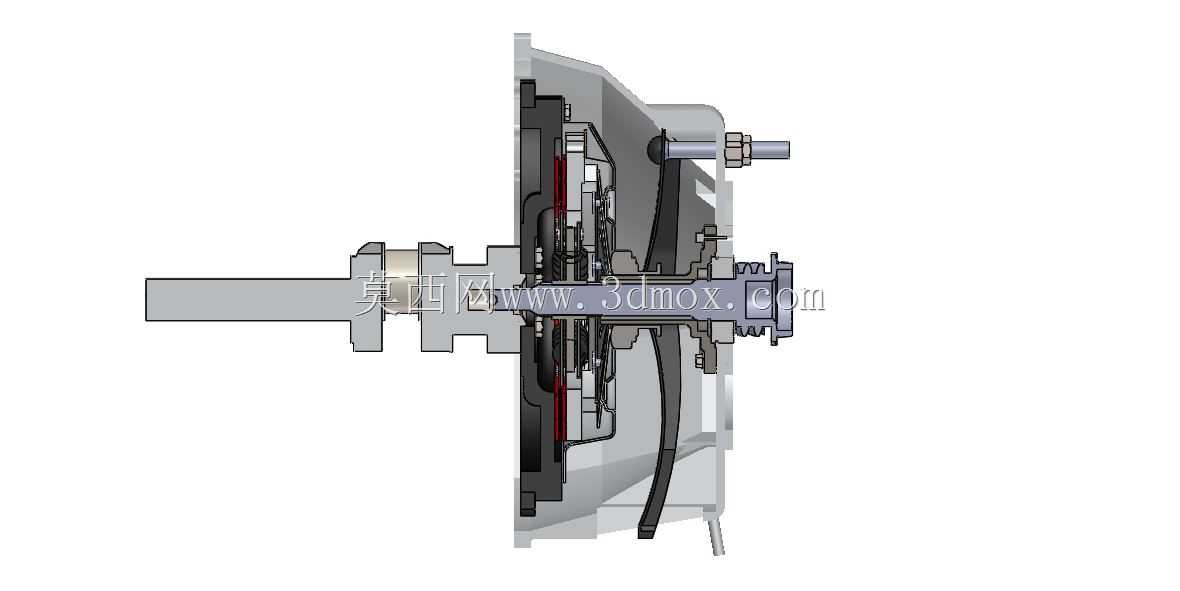

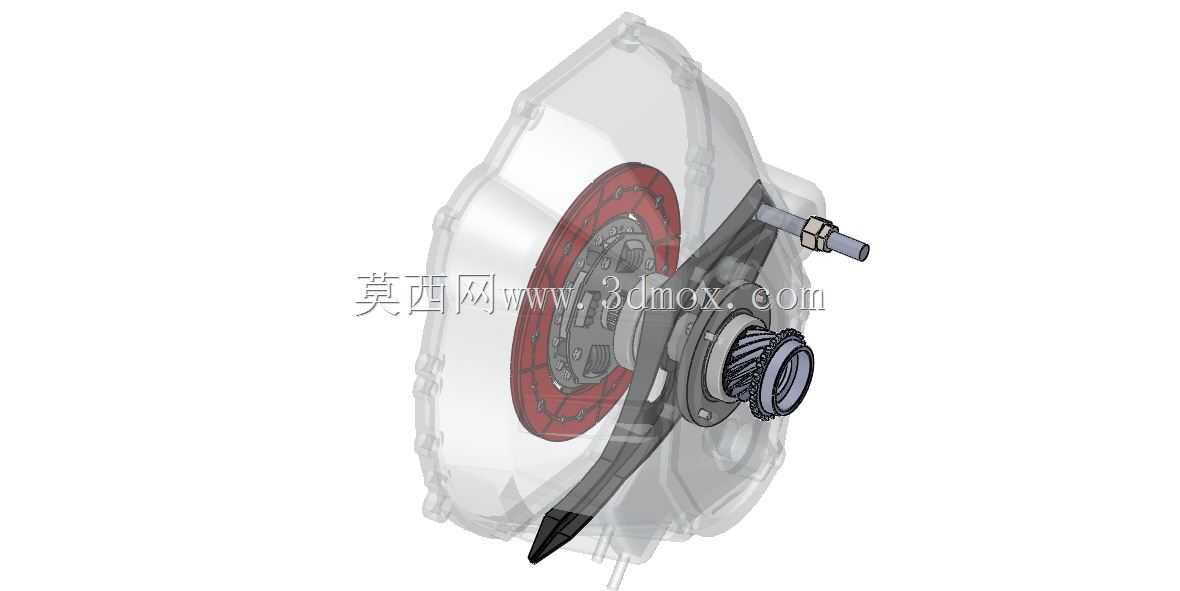

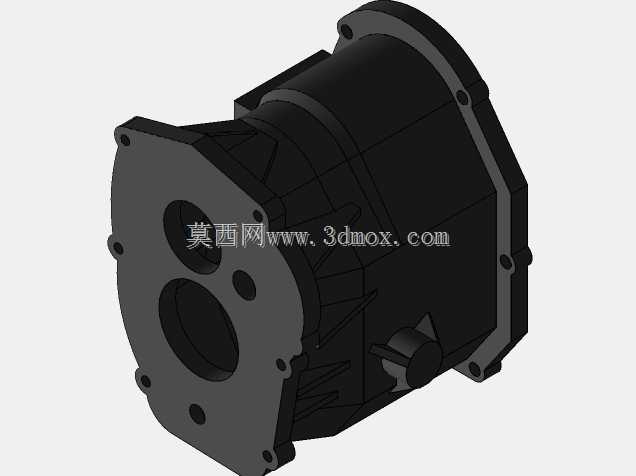

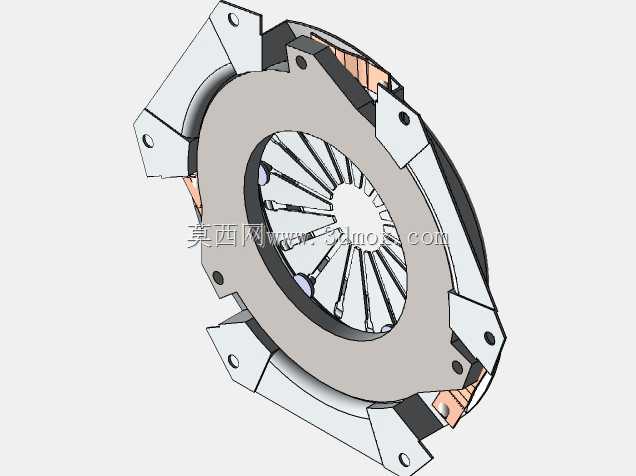

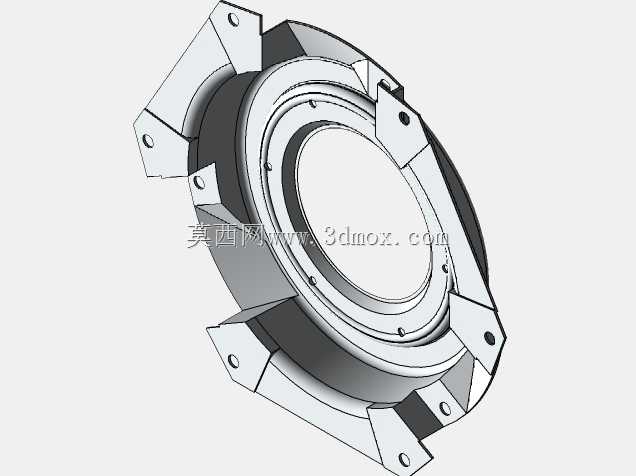

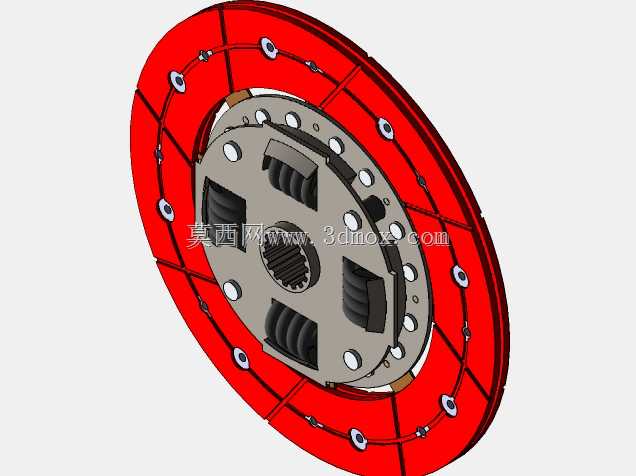

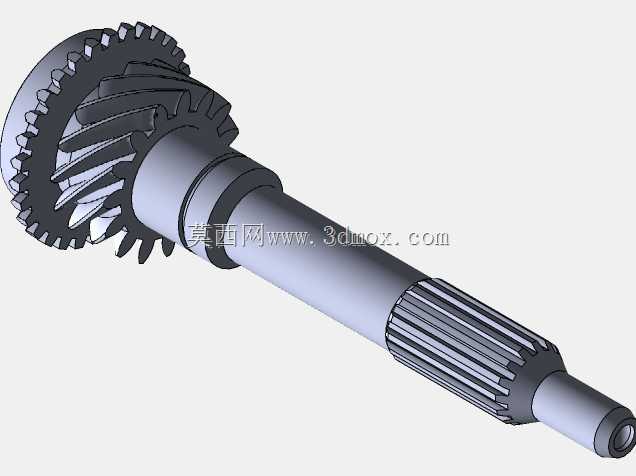

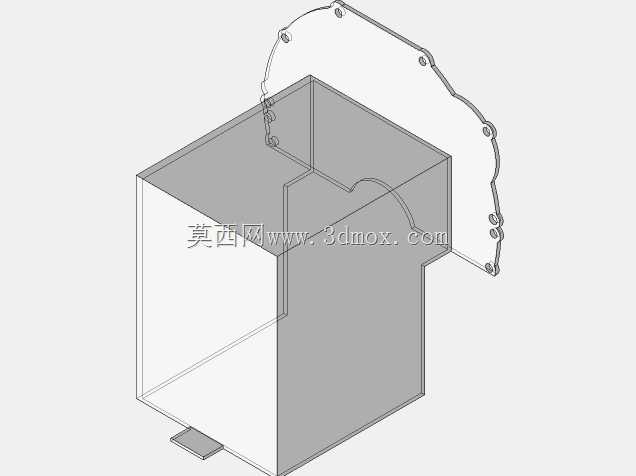

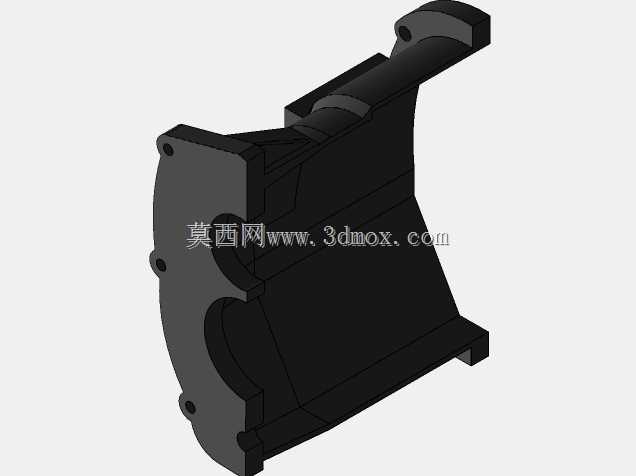

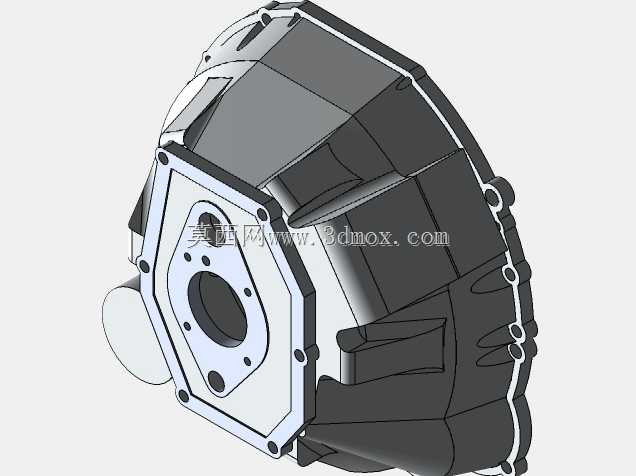

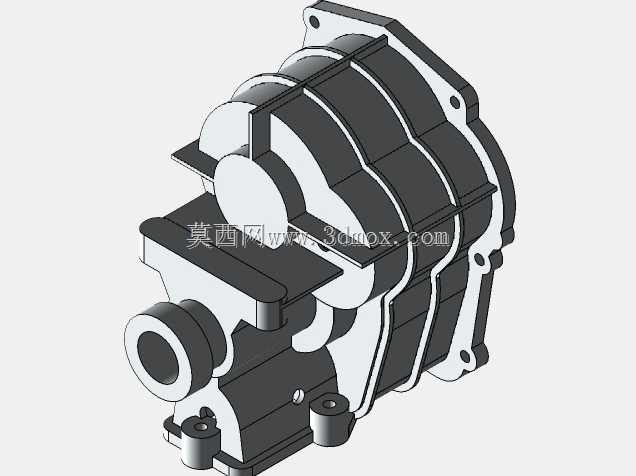

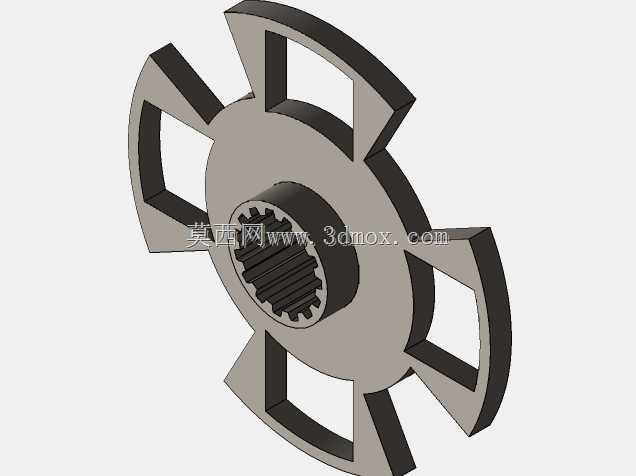

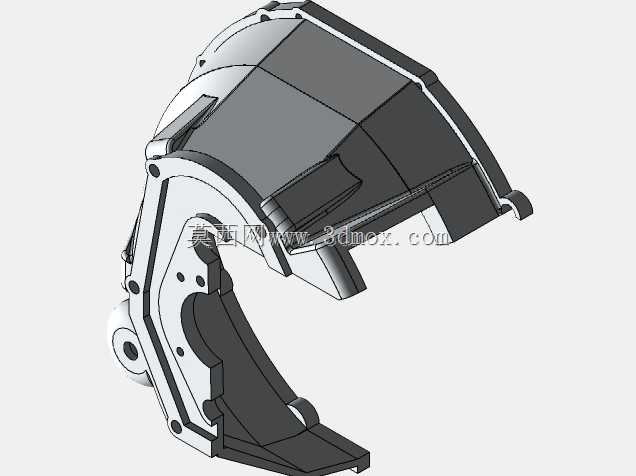

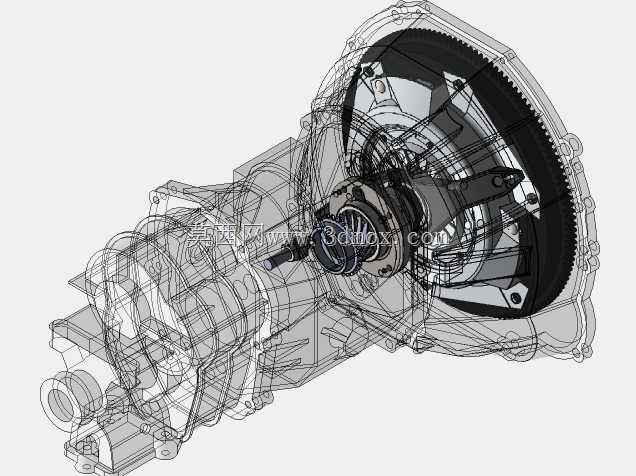

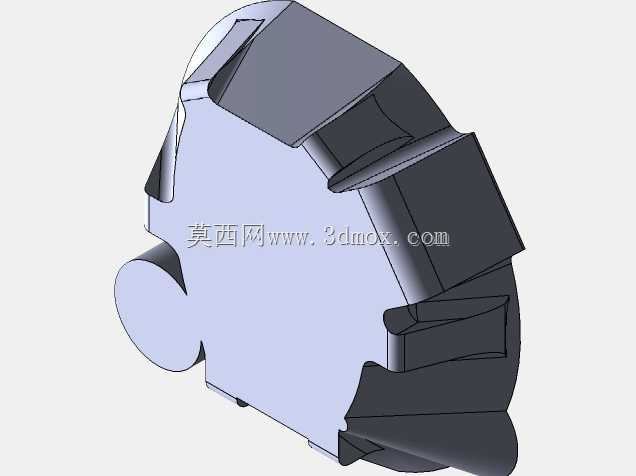

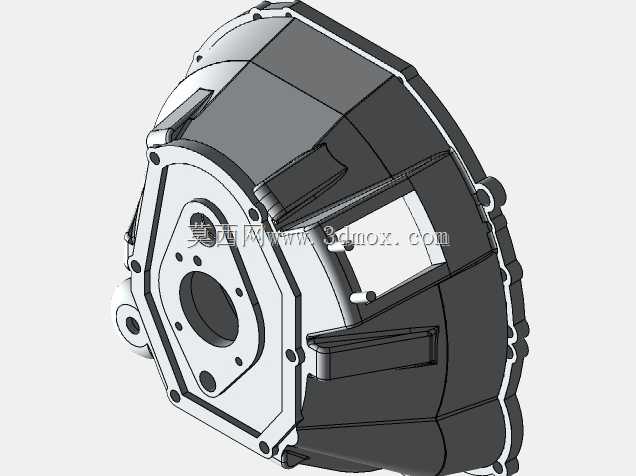

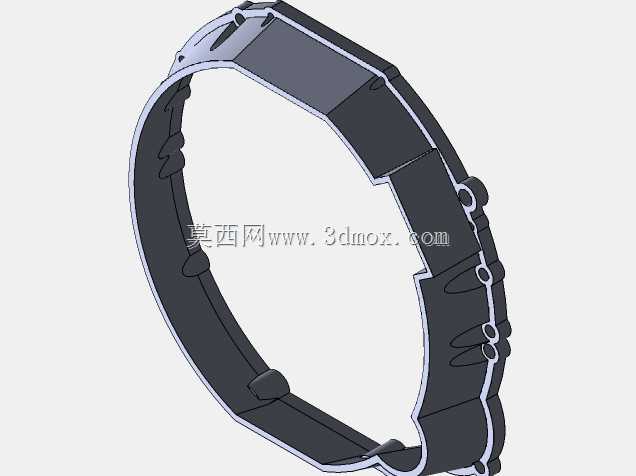

　　这款变速器适配雪佛兰圣雷莫车型的前置后驱动力布局，主要承担发动机输出扭矩的变速变矩、动力切断与反向输出功能，匹配小排量乘用车的日常通勤、城郊行驶工况，可在不同车速区间将发动机转速维持在经济区间，兼顾动力响应与燃油经济性。从结构设计来看，该款为横置前驱布局适配的手动变速器，采用两轴式传动结构，输入轴通过离合器与发动机飞轮端连接，输出轴直接对接差速器输入端，省去了传统三轴式变速器的中间轴传动环节，有效压缩了轴向安装尺寸，适配紧凑级乘用车前舱的狭小布置空间。壳体采用分段式压铸铝合金结构，前壳体对接离合器总成，预留了离合器分离拨叉的安装滑槽与分离轴承的支撑位，壳体结合面加工有密封胶槽与定位销孔，保证装配同轴度的同时避免润滑油渗漏；

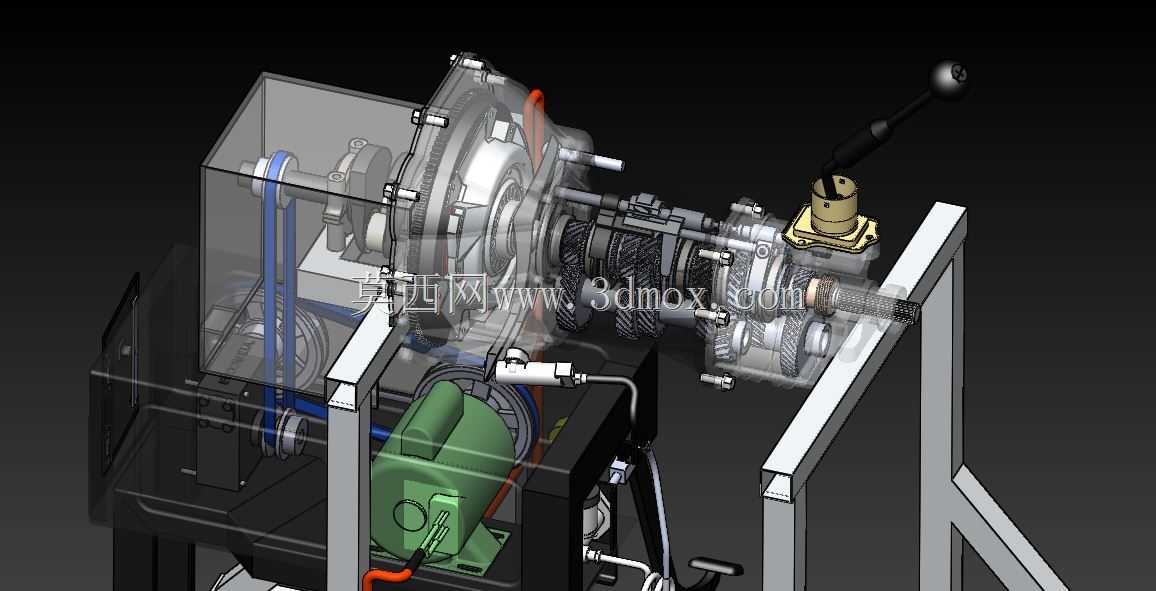

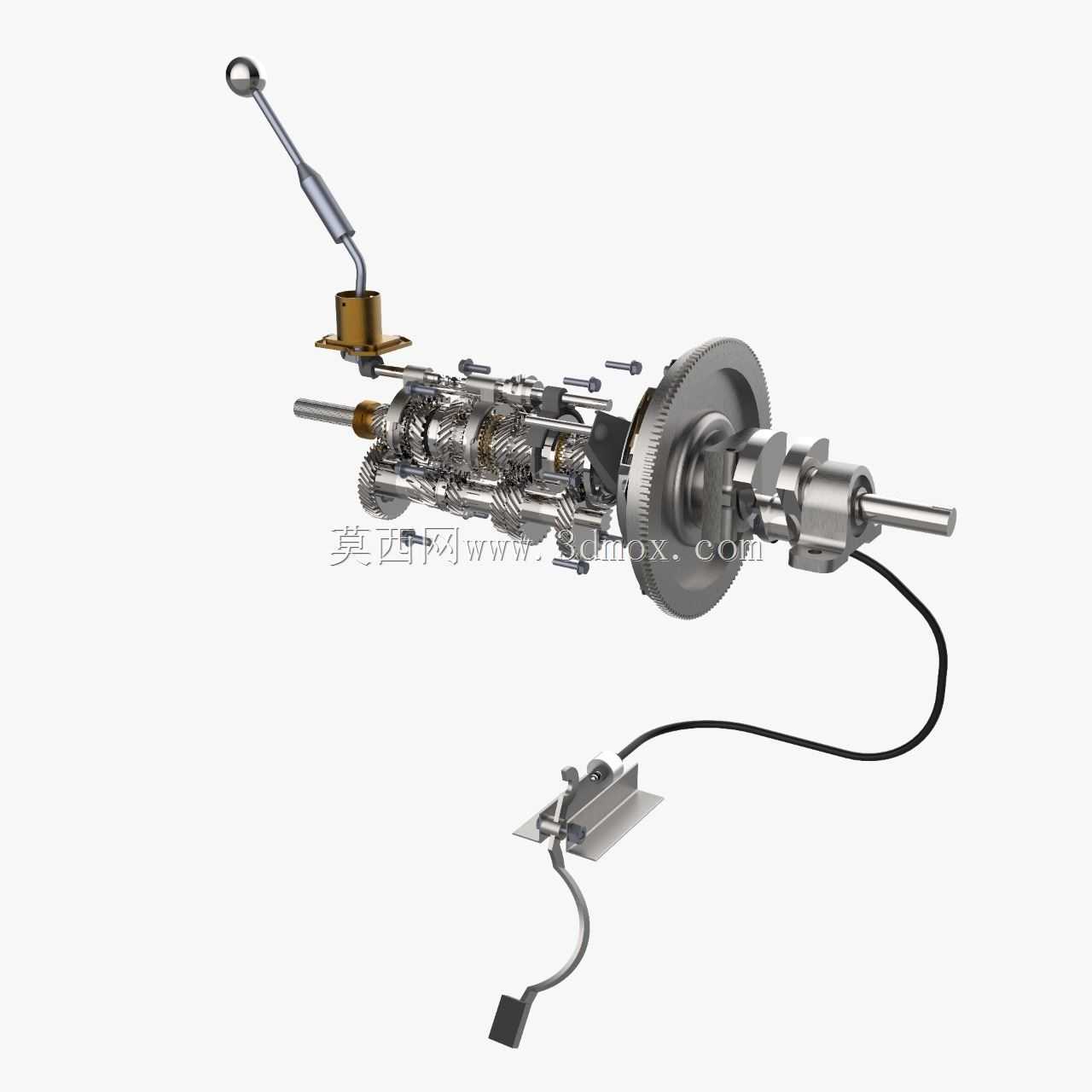

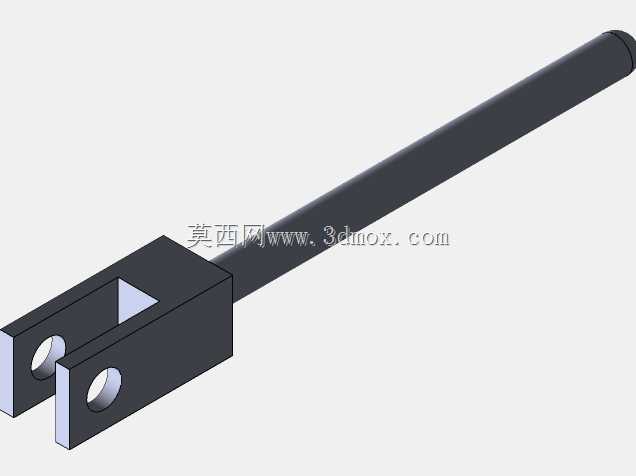

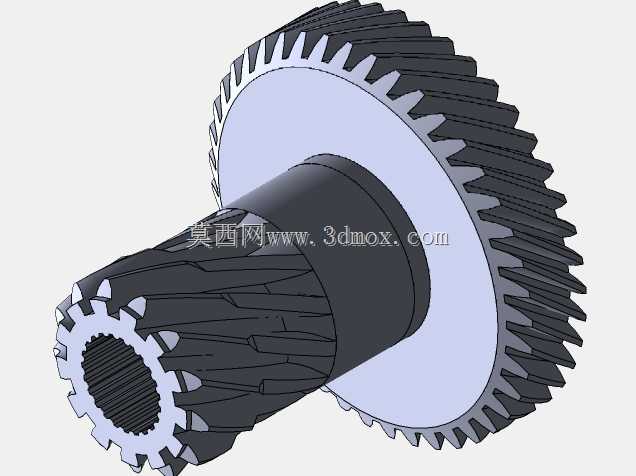

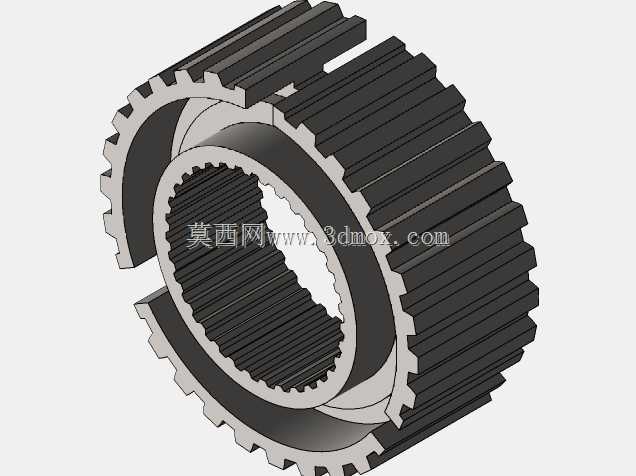

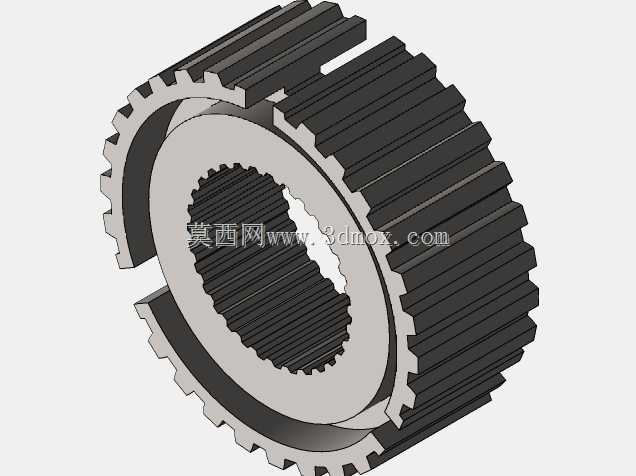

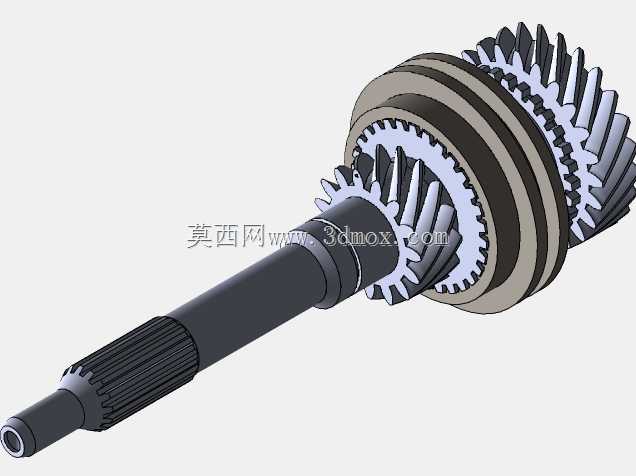

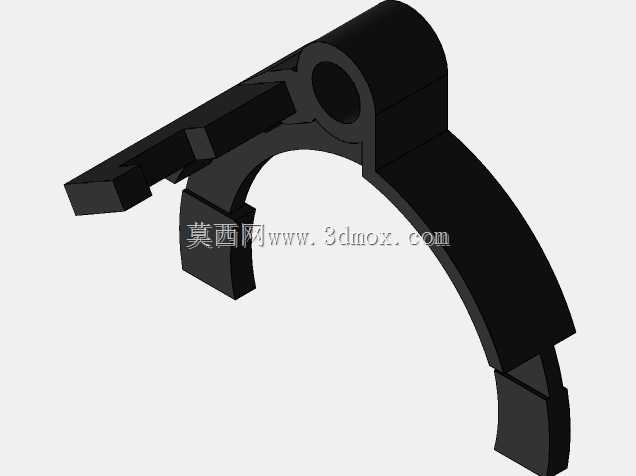

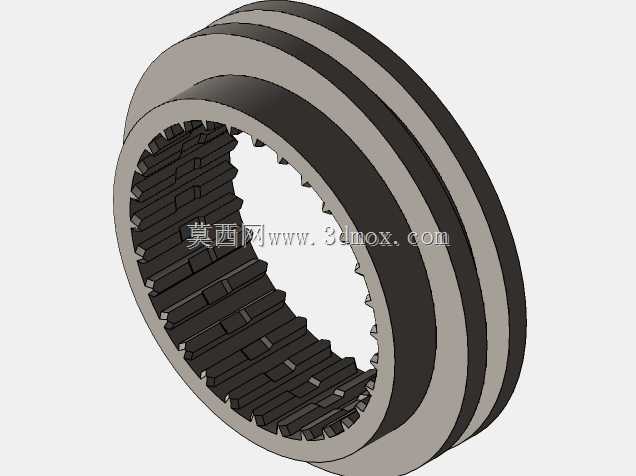

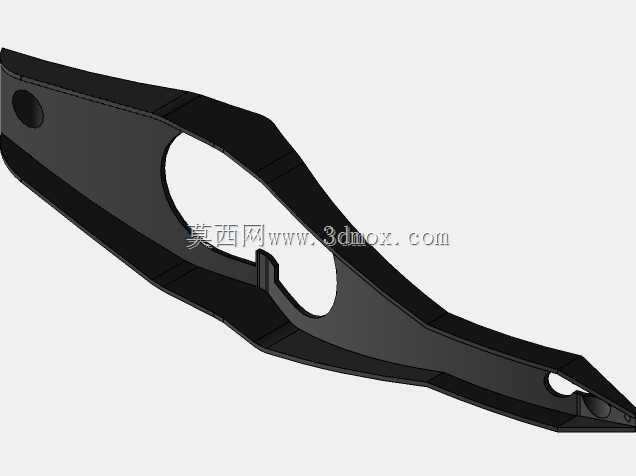

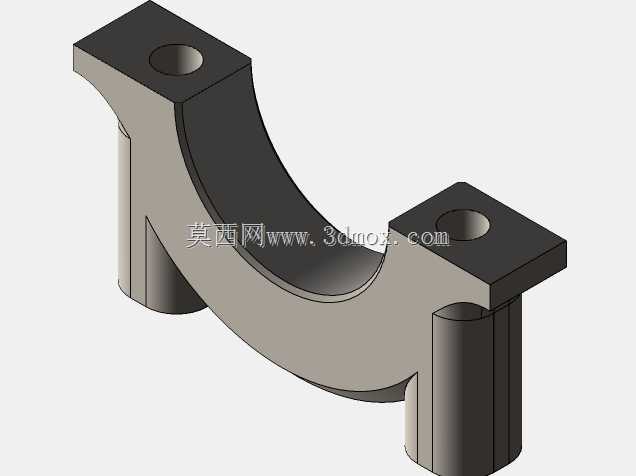

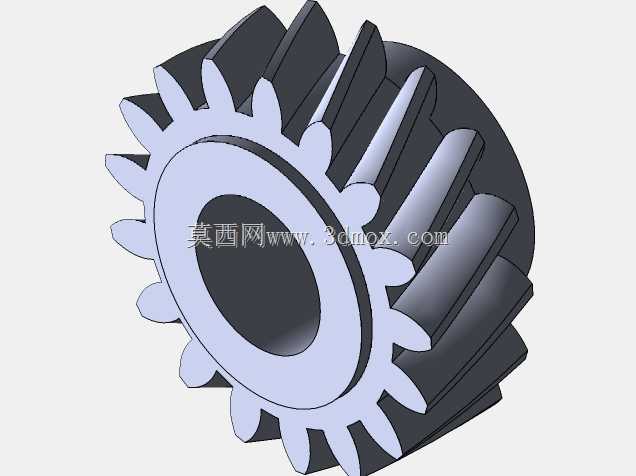

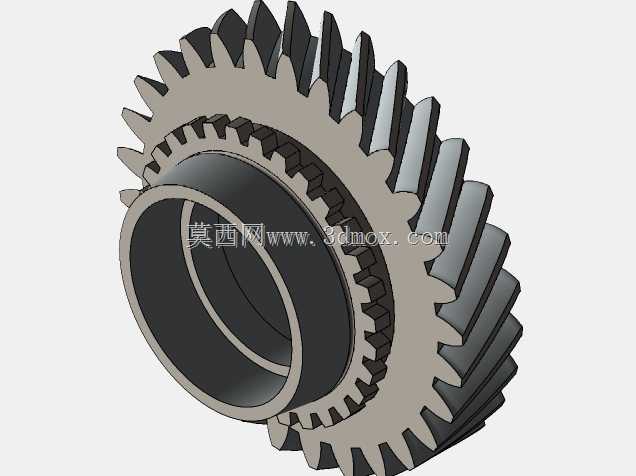

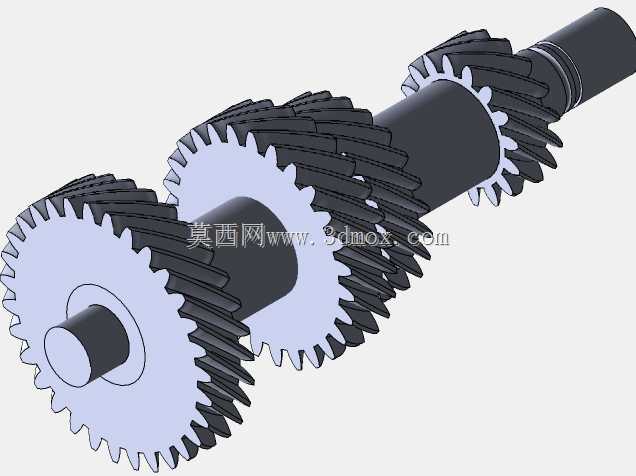

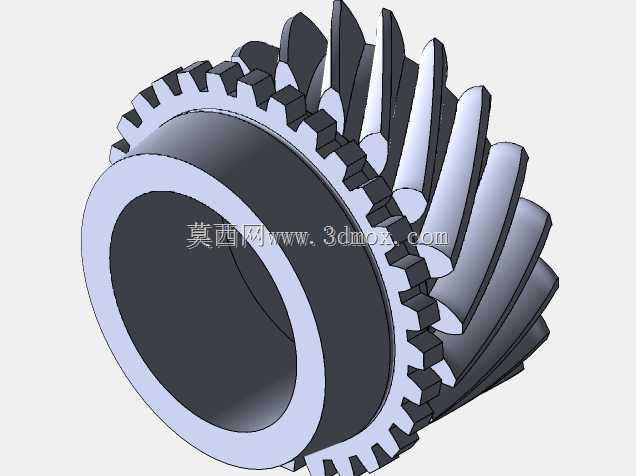

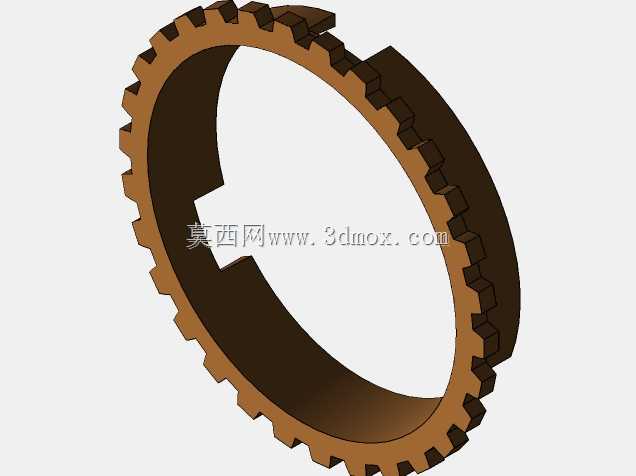

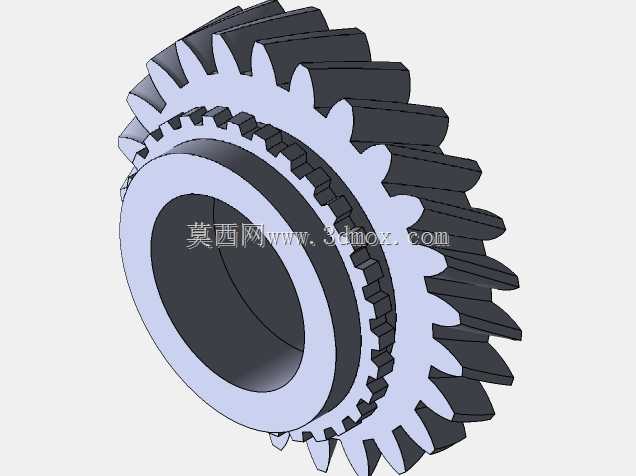

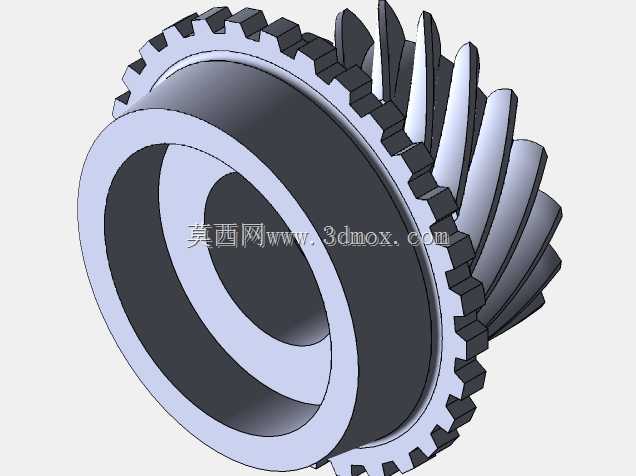

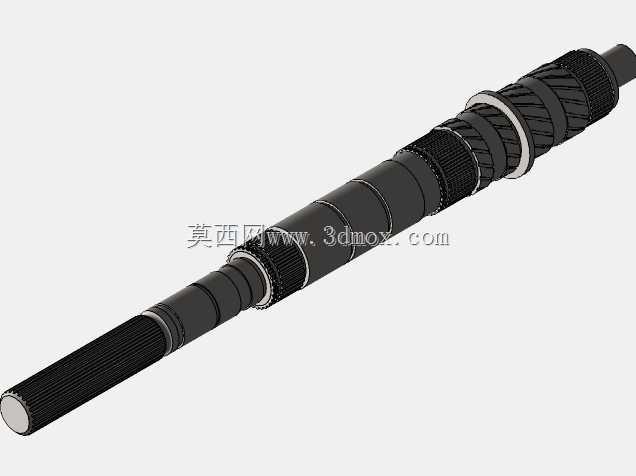

　　后壳体集成了换挡机构的安装支座，各挡位拨叉轴的安装孔位同轴度公差控制在0.02mm以内，避免换挡卡滞问题。内部传动组件包含常啮合斜齿轮组、同步器、换挡拨叉与自锁互锁机构，各挡位齿轮采用压力角20度的斜齿设计，相比直齿传动啮合重合度更高，传动过程冲击更小，可有效降低高速行驶时的齿轮啸叫；一二挡同步器采用双锥面同步环结构，增大摩擦接触面积，降低低速换挡时的操作力，三四五挡采用单锥面同步器即可满足高速换挡的同步需求，在控制成本的同时平衡换挡手感。差速器集成在变速器输出端，采用对称式行星锥齿轮结构，可在车辆转弯时自动调节左右驱动轮的转速差，避免轮胎拖磨。安装边界方面，变速器前端通过定位止口与发动机缸体后端面对接，

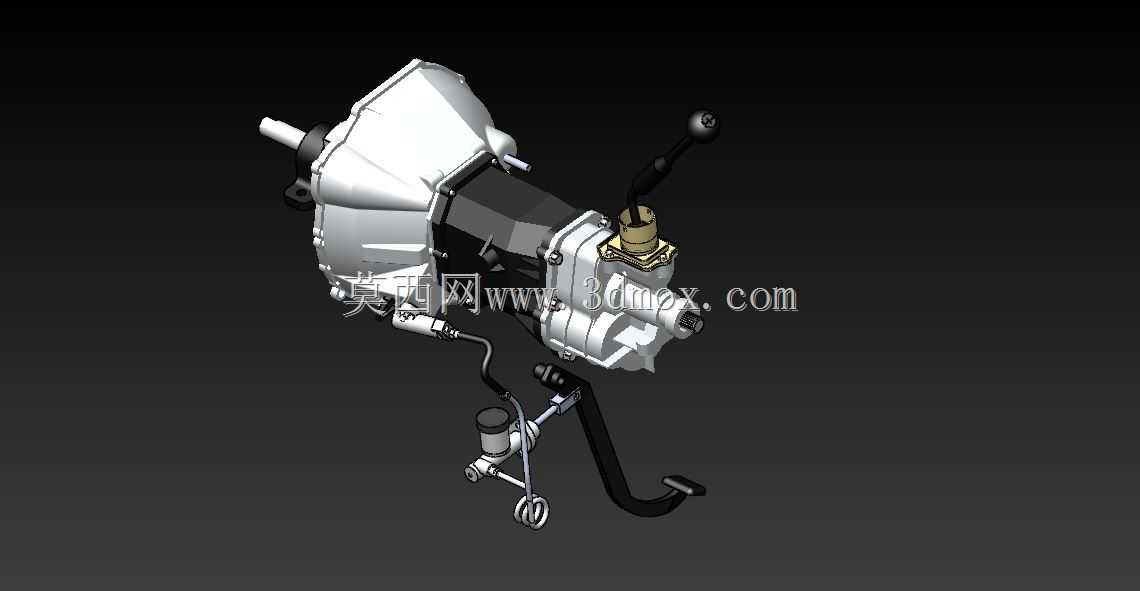

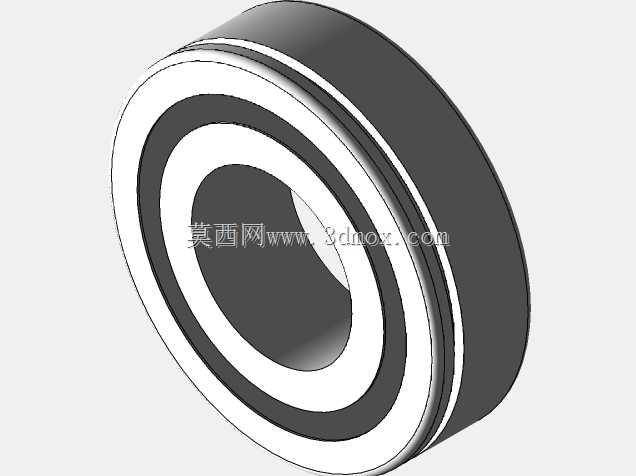

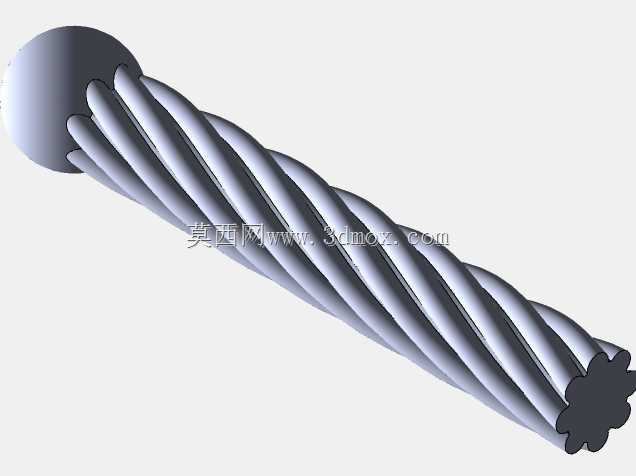

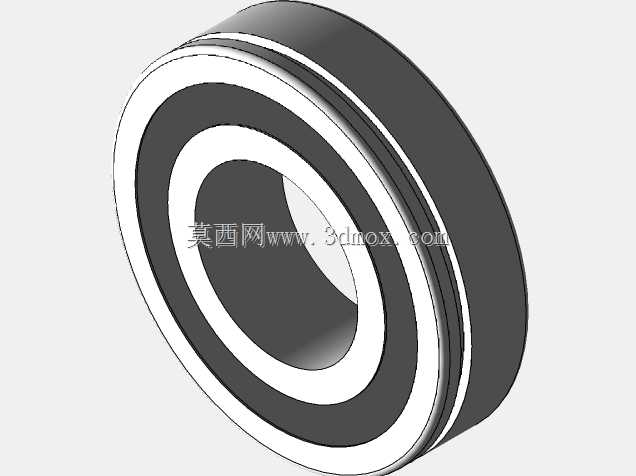

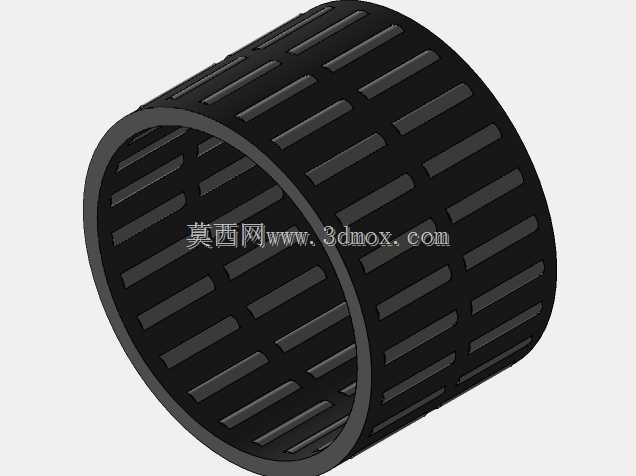

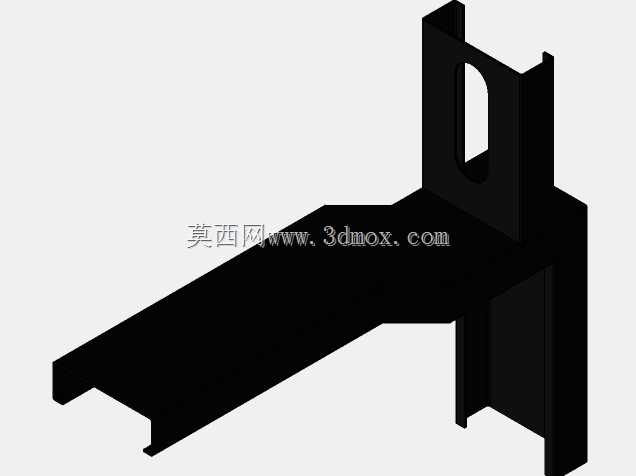

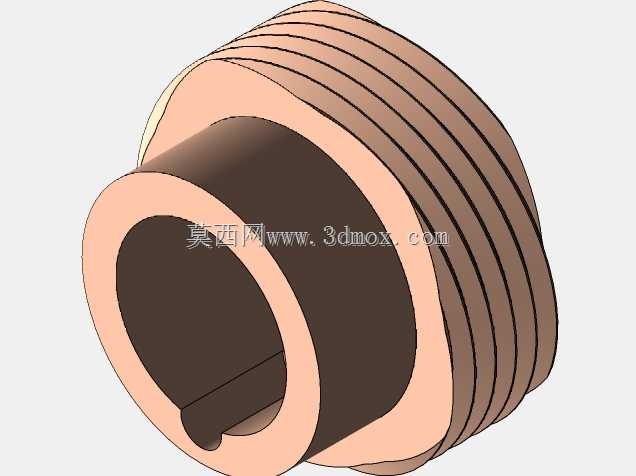

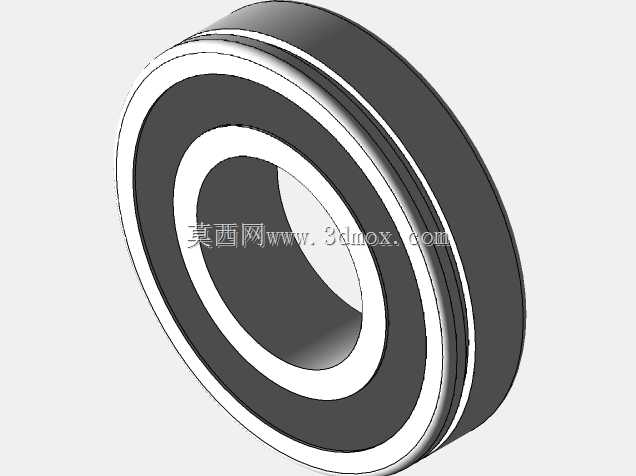

　　周围布置三个螺栓连接点与发动机形成刚性连接，左侧预留了起动机的安装法兰位，右侧设计有换挡拉索的固定支架与选换挡摇臂的运动避让空间，底部预留了润滑油放油螺塞，顶部设置有加油口与通气塞，避免长时间高负荷运行时箱体内压力过高导致油封渗漏。设计过程中对各挡位齿轮的强度进行了校核，一二挡齿轮采用更大的模数，承受起步、爬坡时的大扭矩冲击，高速挡齿轮采用较小模数降低传动噪音，所有轴类零件的支撑位均采用圆锥滚子轴承，可同时承受径向与轴向载荷，适应车辆加减速、颠簸工况下的受力变化。
