日野AK8JRSA客车底盘结构三维数模

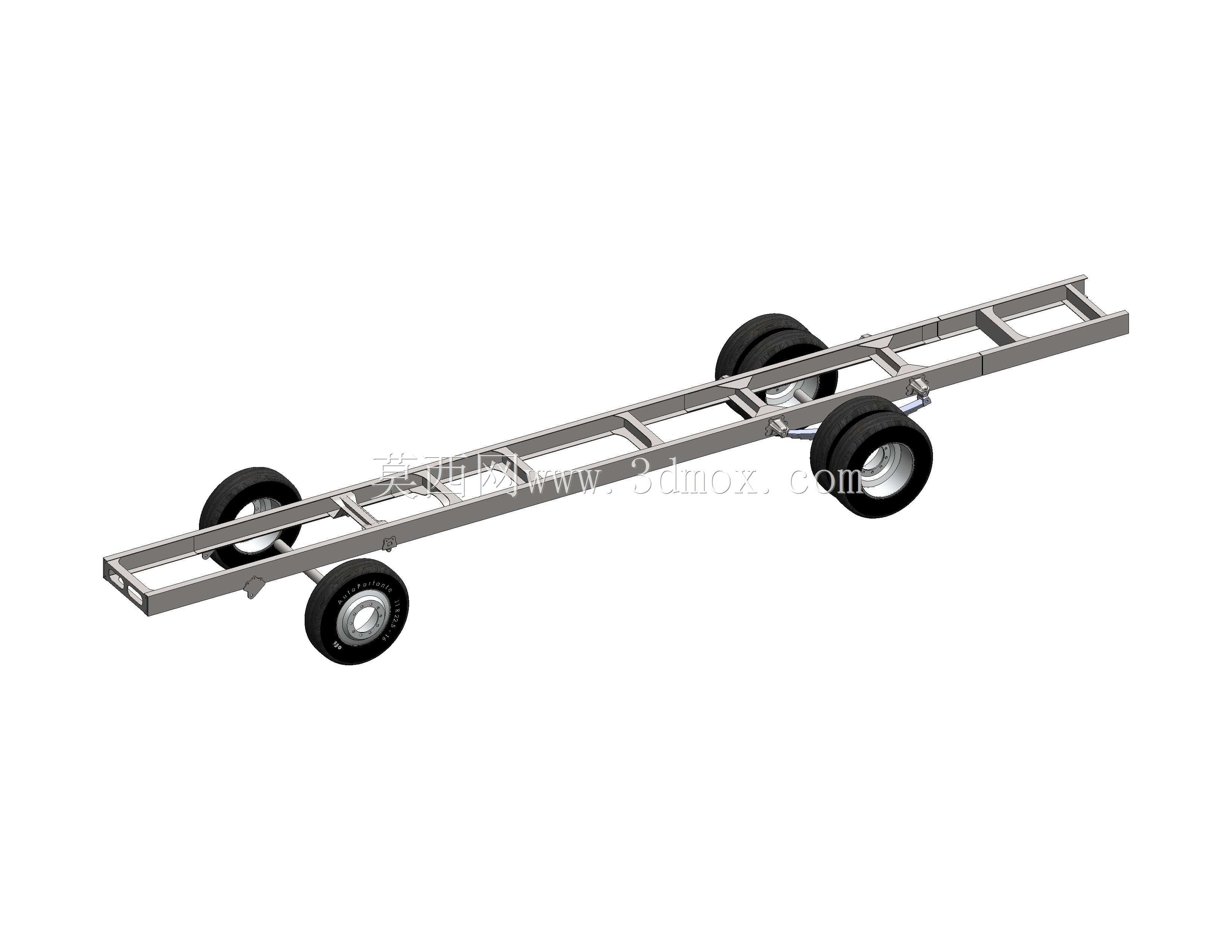

　　该模型还原了日野AK系列前置发动机客车底盘的完整承载结构，主要面向客车改装厂的车身匹配设计、底盘零部件布局校核场景使用，是客车整车开发前期用于验证车身与底盘安装适配性的核心参考数模。从结构设计逻辑来看，该底盘采用纵梁直通式车架布局，两根主纵梁沿整车长度方向贯通，通过多道横梁完成横向连接，兼顾前置发动机布置的承载需求与大尺寸客车车身的安装基准要求，车架上预留的各类安装孔位、支架定位面完全参照实车设计逻辑还原，可直接用于上层车身骨架的安装点位匹配，避免改装过程中出现底盘与车身的干涉问题。前置发动机的布局形式决定了该底盘的前部承载结构做了针对性加强，前悬区域的纵梁截面做了局部加厚设计，用于承载发动机、转向系统与前桥的集中载荷，

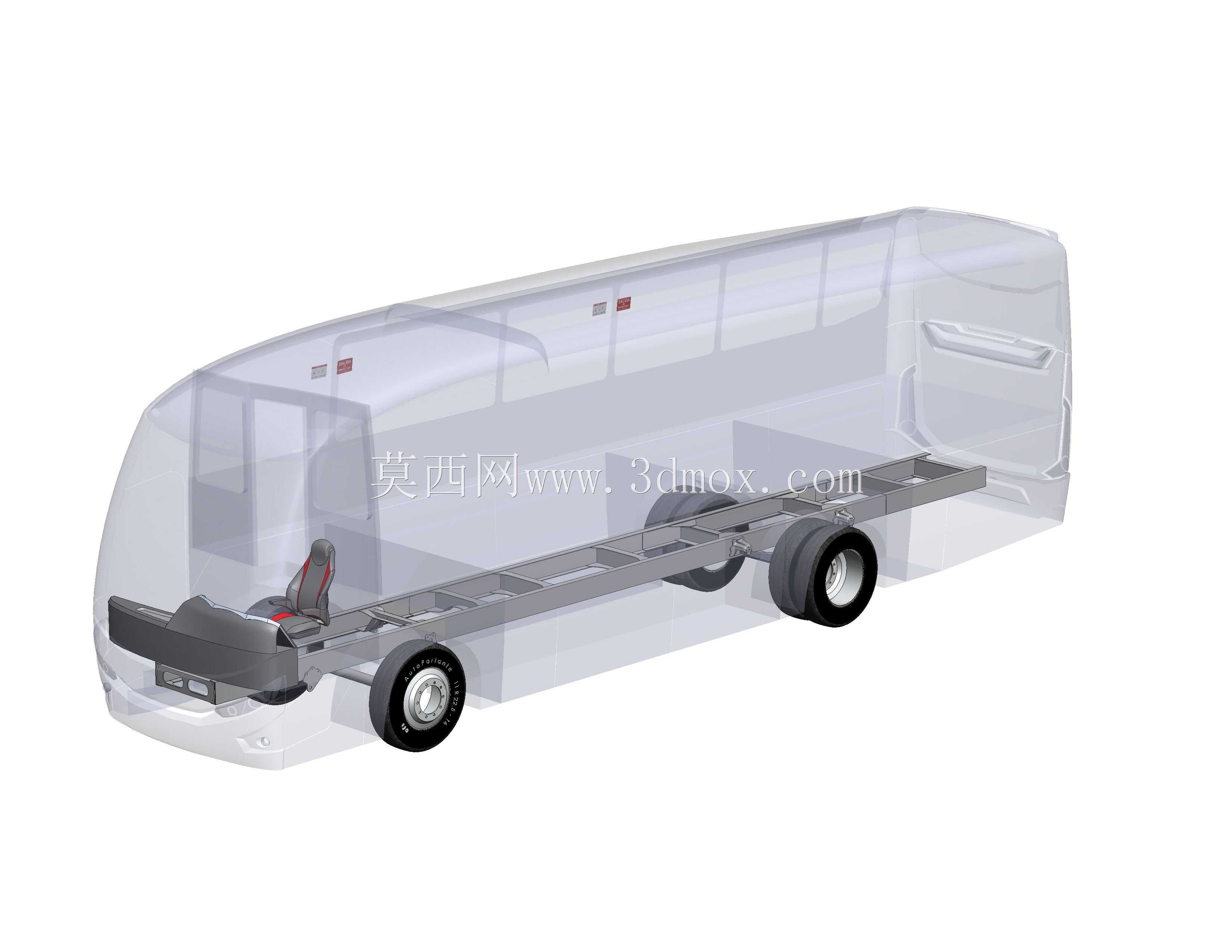

　　同时预留了发动机悬置、散热器、转向机的安装空间，建模过程中完整还原了这些区域的结构边界，可用于校核前置动力总成周边的管路、线束走向，避免后续改装中出现部件排布冲突。底盘的轴距、轮距参数完全对应AK8JRSA实车的尺寸边界，前后桥的安装位置、悬架的连接点位都做了精准还原，车轮与轮拱区域的相对位置关系也按照实车状态呈现，可用于验证不同长度客车车身的前后悬匹配合理性，帮助设计人员快速确定车身的前后围安装基准，减少实车改制过程中的试错成本。从实际应用角度出发，该底盘模型可直接用于客车改装企业的新车型开发前期布局，设计人员可在该数模基础上搭建上层车身骨架，完成乘客门、行李舱、空调系统等部件的位置排布，同时校核底盘传动系统、排气系统、

　　燃油系统与车身部件的间隙是否满足设计要求，避免出现底盘运动部件与车身结构的运动干涉。车架上的各类附属支架，包括油箱支架、储气筒支架、电瓶支架的位置都按照实车状态还原，可用于验证这些底盘附属部件与车身侧围、地板结构的位置关系，确保后续生产过程中各部件的安装空间充足，维修操作空间符合使用要求。针对客车运营中的承载需求，该底盘的车架横梁排布充分考虑了车身地板的承载需求，横梁间距匹配常规客车地板骨架的排布逻辑，可直接作为地板骨架的安装支撑，减少改装过程中的额外加强结构设计，兼顾结构强度与整车轻量化需求。
