铃木雨燕MK1车型组合仪表结构设计

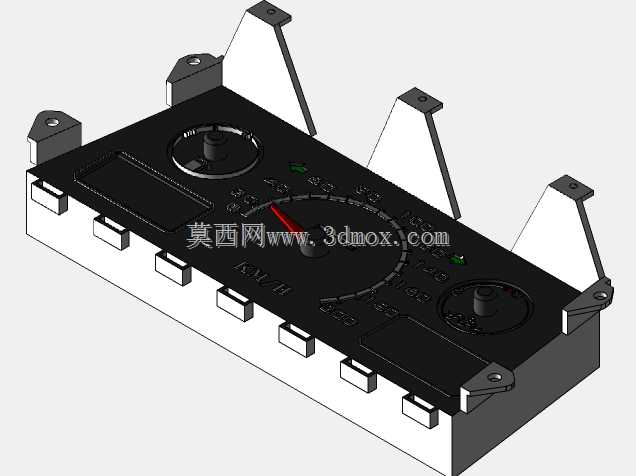

　　该组合仪表适配小排量1000cc前置前驱家用车型，是驾驶舱人机交互的核心显示部件，安装于方向盘正前方的仪表台预留安装位，为驾驶员提供行驶过程中核心车辆状态的直观视觉反馈。整体采用一体化注塑壳体设计，壳体四周预留带安装孔的固定支耳，支耳位置匹配仪表台内部的安装支架定位点，安装时通过支耳孔位拧入固定螺栓即可完成装配，壳体边缘做了圆角过渡处理，避免安装过程中划伤仪表台内饰蒙皮，同时壳体背部预留线束接插件的对接开口，适配整车线束的插接安装，无需额外改制线束接口。

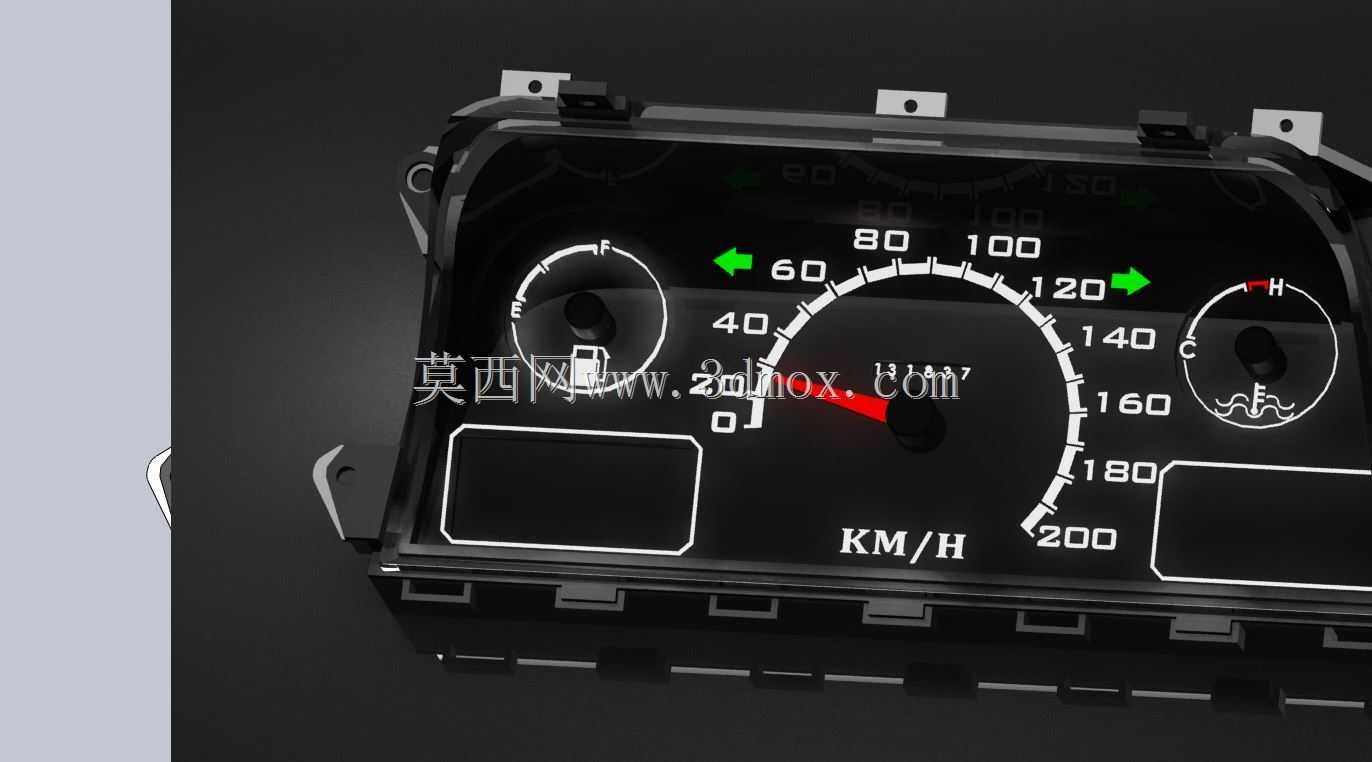

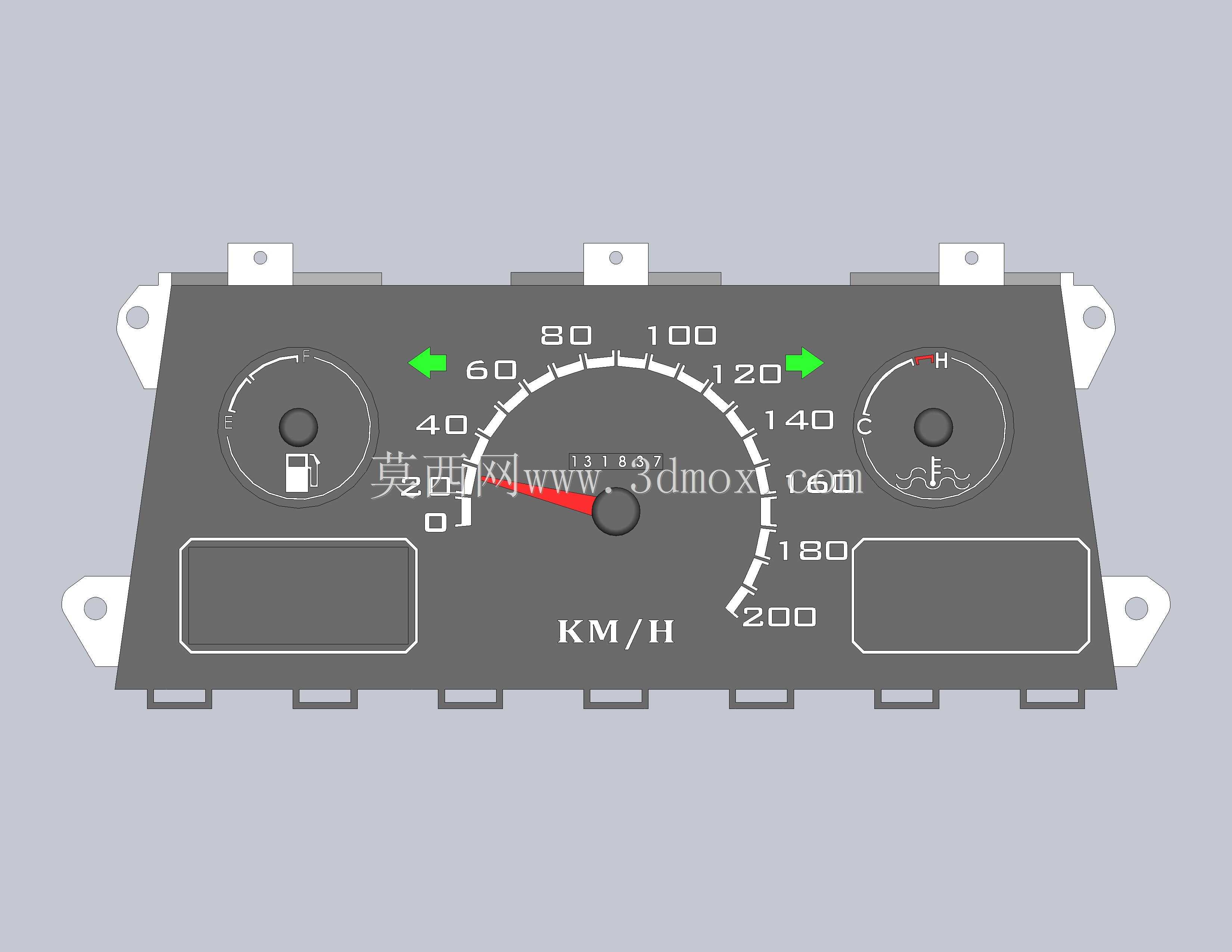

　　仪表盘面布局采用对称式设计，中间核心区域为车速显示表，最大显示量程覆盖0-200km/h，刻度标识采用大字号白色印刷，红色指针搭配阻尼回位结构，车辆行驶过程中指针随车速信号平稳摆动，无明显抖动虚位，低速区间刻度做加密处理，便于城区拥堵路况下精准读取低速车速。车速表左侧为燃油存量显示表，通过浮子式液位传感器传递的信号驱动指针，清晰标注满油、半油、缺油警示区间，当燃油存量低于阈值时，表内的警示标识会同步点亮提醒驾驶员补能；车速表右侧为发动机冷却液温度显示表，刻度覆盖冷机、正常工作温度、过热警示区间，实时反馈冷却系统工作状态，避免发动机出现过热故障。

　　盘面两侧预留了矩形液晶显示区域的安装位，可用于集成显示小计里程、总行驶里程、保养提示等附加信息，盘面上方左右两侧分别布置左右转向指示灯，采用绿色箭头标识，转向触发时同步闪烁，提示驾驶员转向系统工作状态。整个仪表的背光设计采用均匀漫反射结构，避免夜间行驶时背光出现局部亮斑或者明暗不均的问题，同时背光亮度可通过整车的灯光调节开关适配不同驾驶环境的视觉需求。

　　建模过程中严格还原了实物的装配公差，各个表芯的安装定位柱与壳体的定位孔间隙控制在合理装配范围内，指针的转动行程无结构干涉，外部透明罩与壳体的卡扣连接位完全匹配实车结构，可直接用于仪表改装的结构验证、教学演示或者逆向开发参考，也可作为同级别车型仪表设计的布局参考案例，帮助结构工程师快速梳理小型车组合仪表的布局逻辑与安装边界要求，减少前期方案选型的验证周期。
