抽拉式二级滑动承载导轨床结构

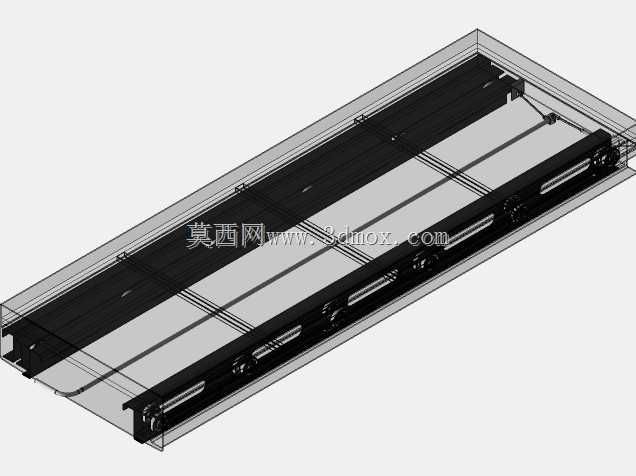

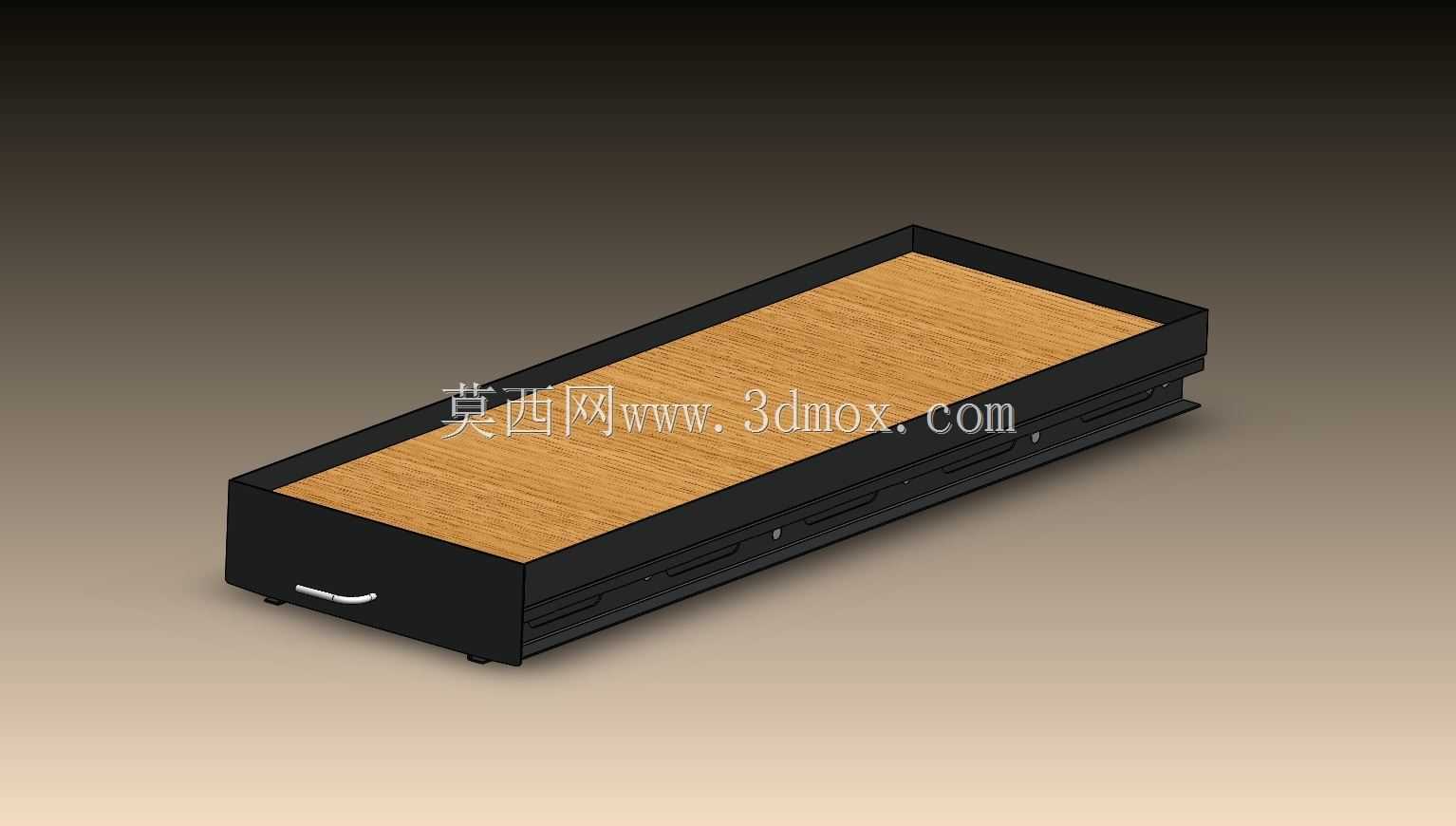

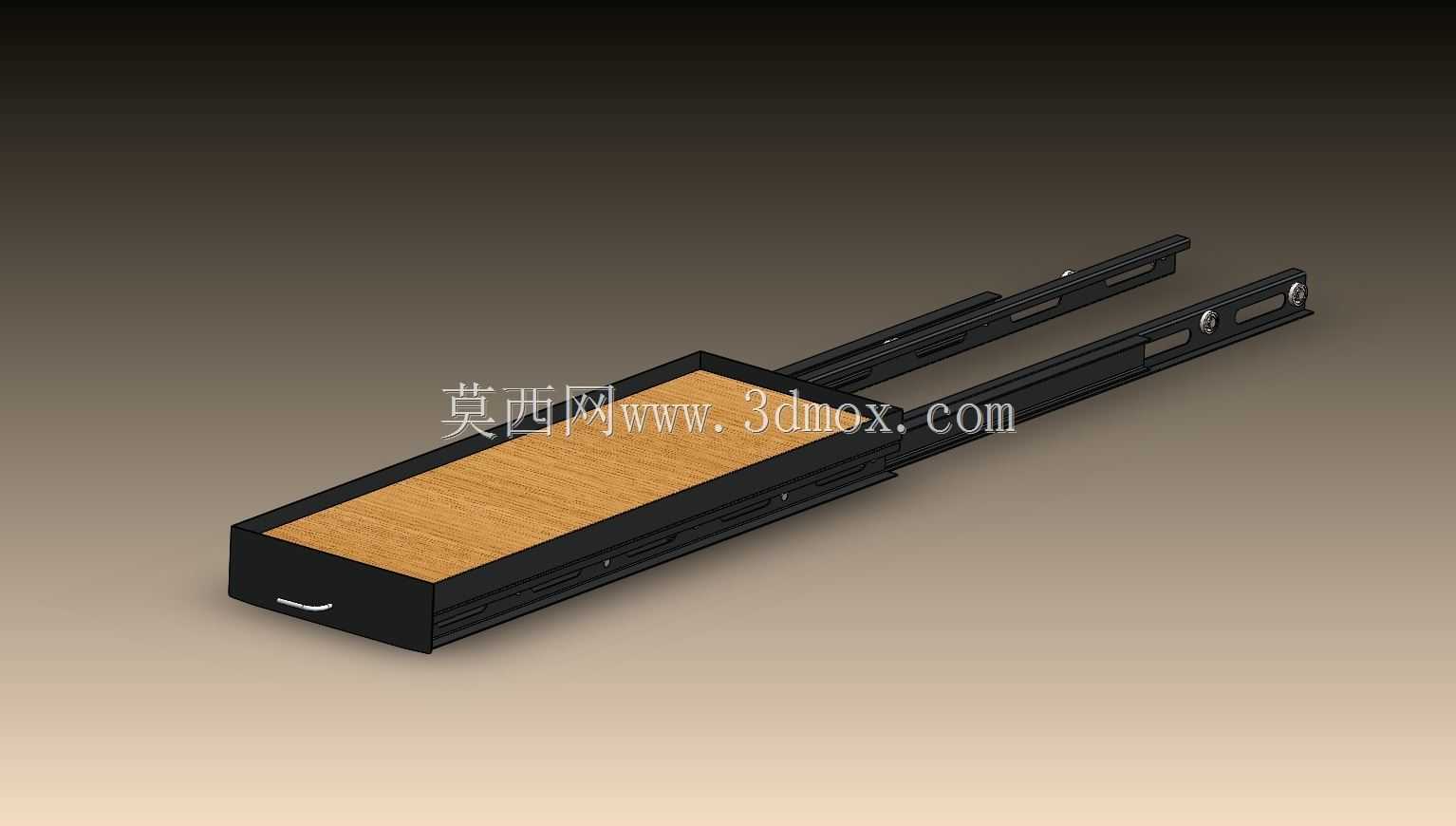

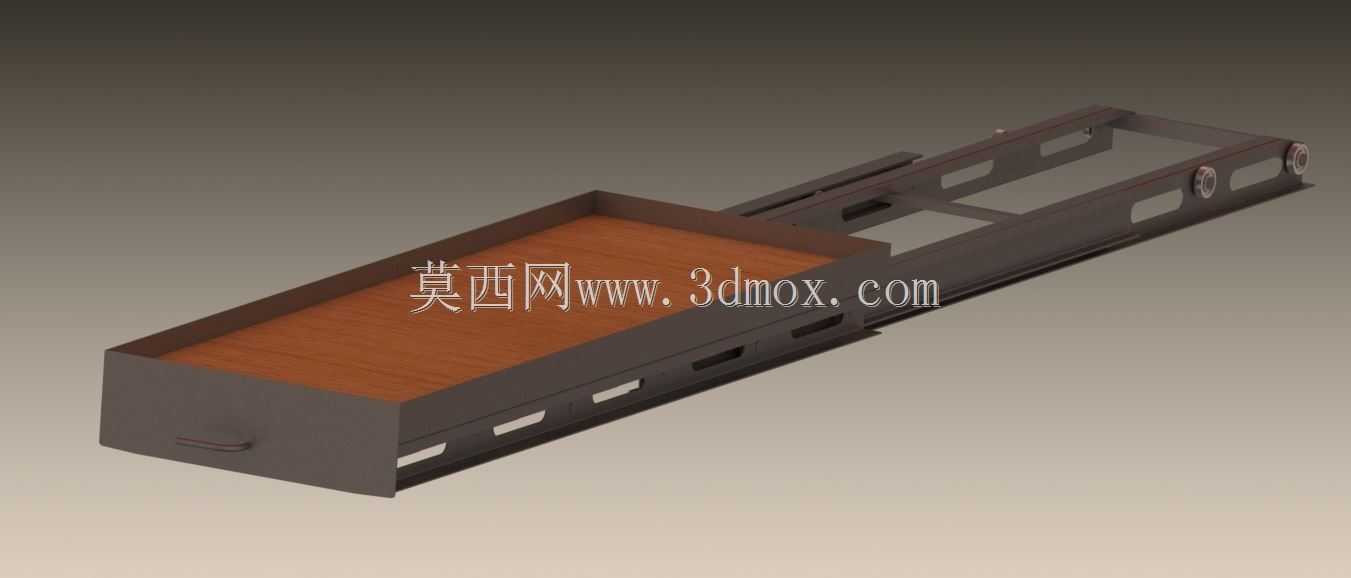

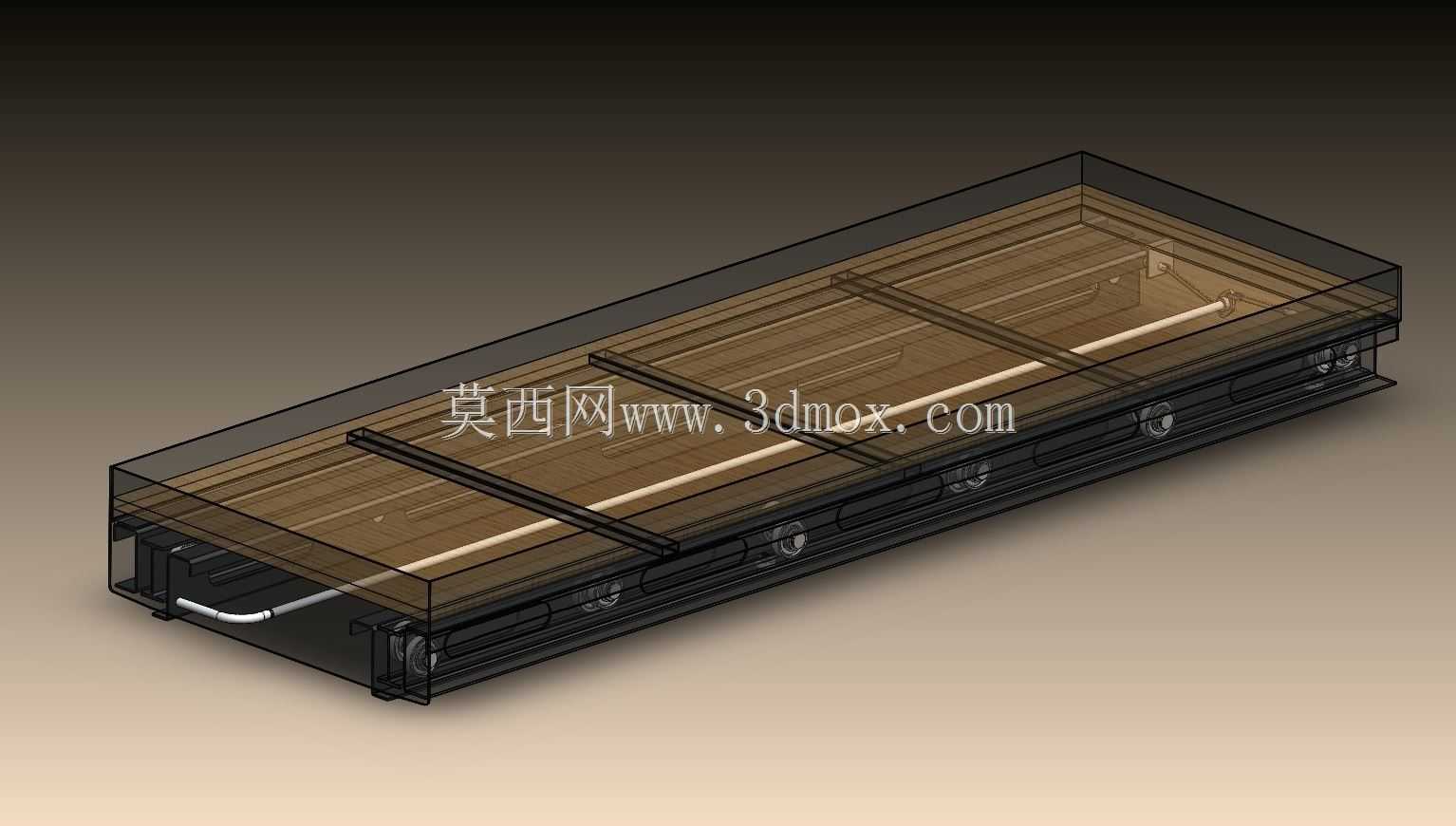

　　日常做设备内嵌抽拉结构设计时，这类二级滑动床结构是很常用的承载导向部件，不少需要分层抽拉、拓展操作台面的场景都会用到类似结构，比如嵌入式设备的抽拉操作平台、机柜内的抽拉承载托盘、小型工作台的拓展延伸台面，都能依托这类结构实现平稳的抽拉动作。从结构设计逻辑来看，这款滑动床采用双层嵌套的滑轨布局，外层滑轨作为固定基座，可通过侧边预留的安装孔位固定在设备框架或者柜体侧壁上，内层滑轨与承载台面直接连接，两层滑轨之间通过内置的滑动副实现相对位移，全程滑动过程无卡滞，抽拉行程经过合理匹配，完全拉出后承载台面的有效使用面积可拓展至初始状态的近两倍，推回后整体结构完全收纳，不会额外占用设备外部空间。承载台面采用平整的板式结构，

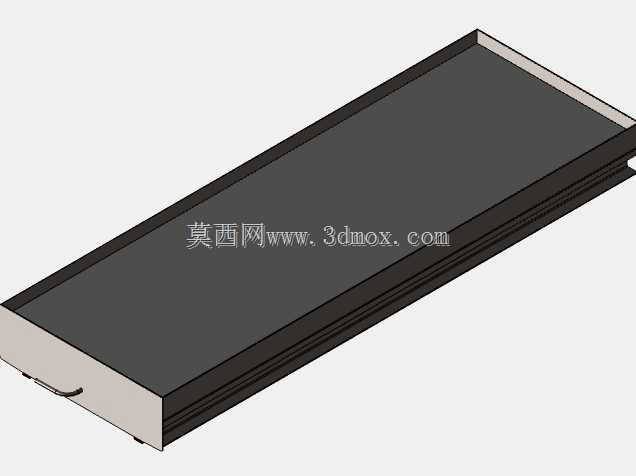

　　边缘做了微小的倒角处理，避免安装和使用过程中出现锐边划伤的问题，台面下方与内层滑轨的连接位置设置了加强筋结构，避免承载重物时台面出现下挠变形。滑轨的截面采用异型槽设计，既可以保证滑动过程中的导向精度，避免抽拉时出现左右晃动的问题，也能承受一定的垂直方向载荷，常规工况下承载中等重量的工具、检测工件或者操作终端都不会出现结构变形。设计时需要重点关注安装边界的尺寸匹配，固定侧的安装孔位间距要和柜体或者设备框架的预留孔位对齐，滑轨的总长度要和收纳腔体的深度匹配，避免出现推回后突出或者拉出后行程不足的问题，同时要预留出滑动间隙，避免加工误差导致装配后出现滑动卡滞。另外滑轨的末端设置了限位结构，抽拉到最大行程时会自动限位，

　　不会因为用力过猛导致内层滑轨完全脱出，造成台面坠落的风险，推回到位时也有对应的定位结构，保证收纳后台面和外部框架齐平，不会出现凸起或者缝隙不均的问题。这类结构在做三维建模时，需要重点配合滑轨的滑动公差，预留合理的装配间隙，同时要校核不同伸出长度下的结构挠度，保证满载情况下台面的变形量在允许范围内，满足实际使用的精度要求。
