三轴半挂燃油运输罐体结构设计

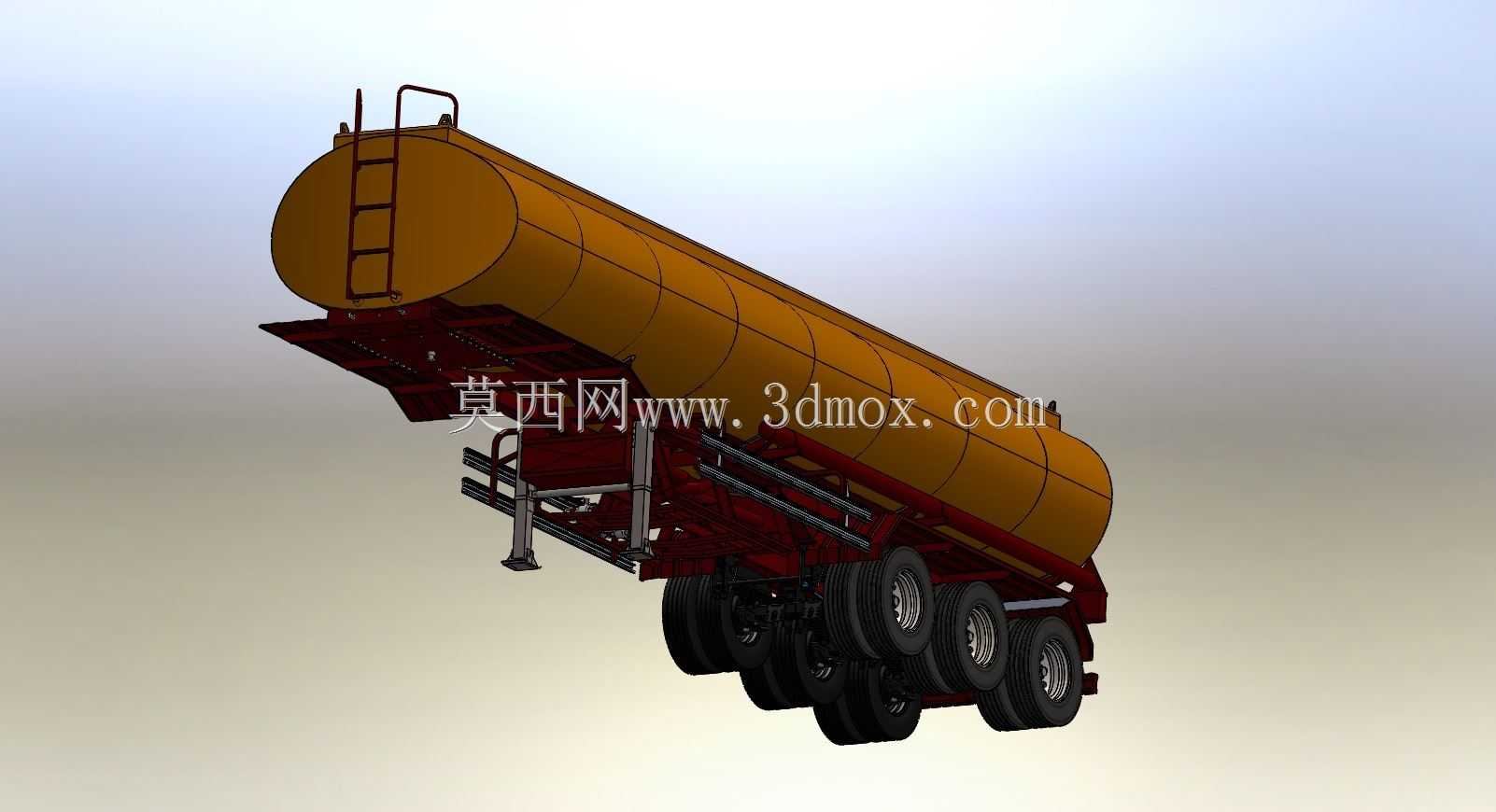

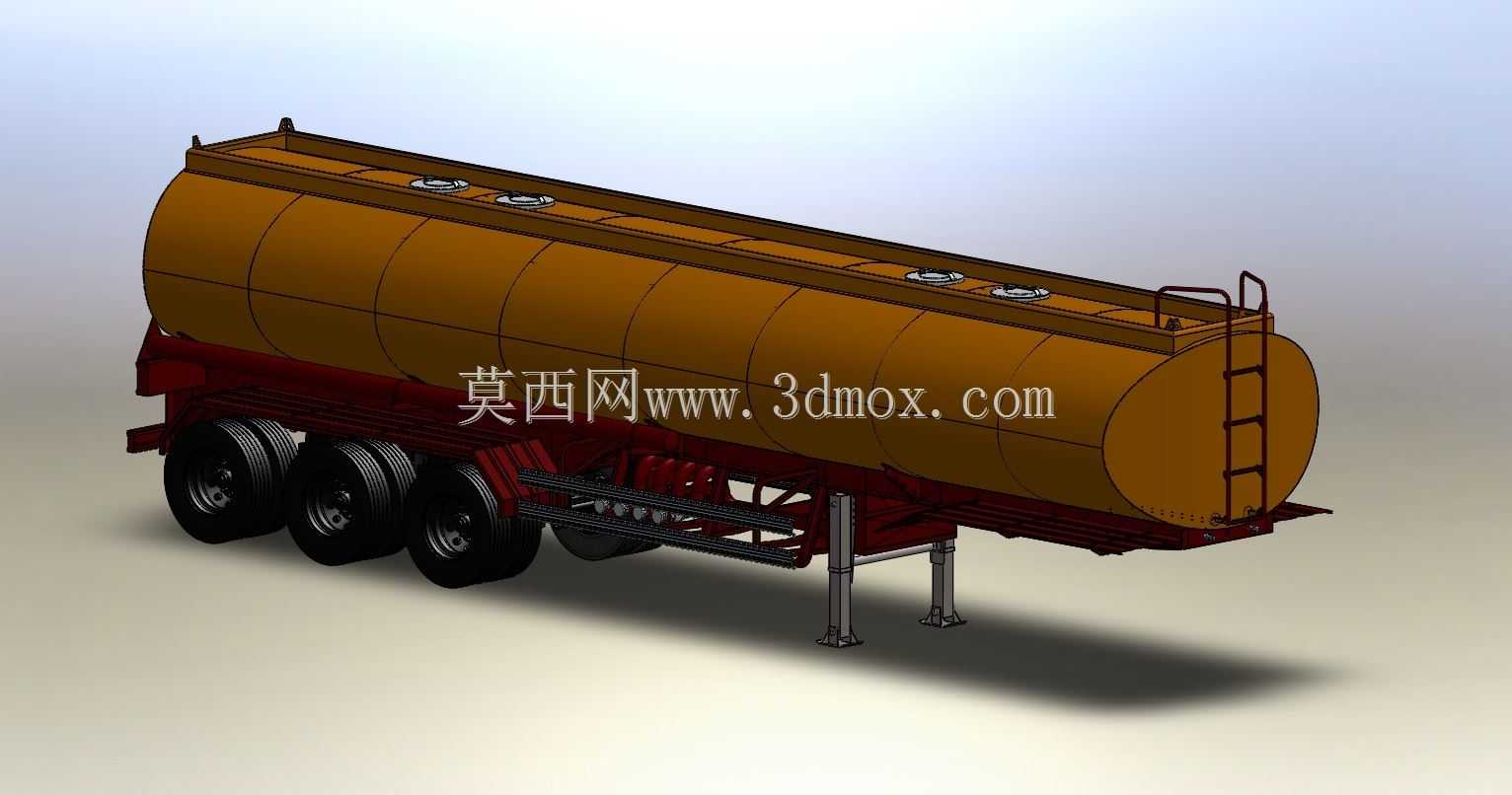

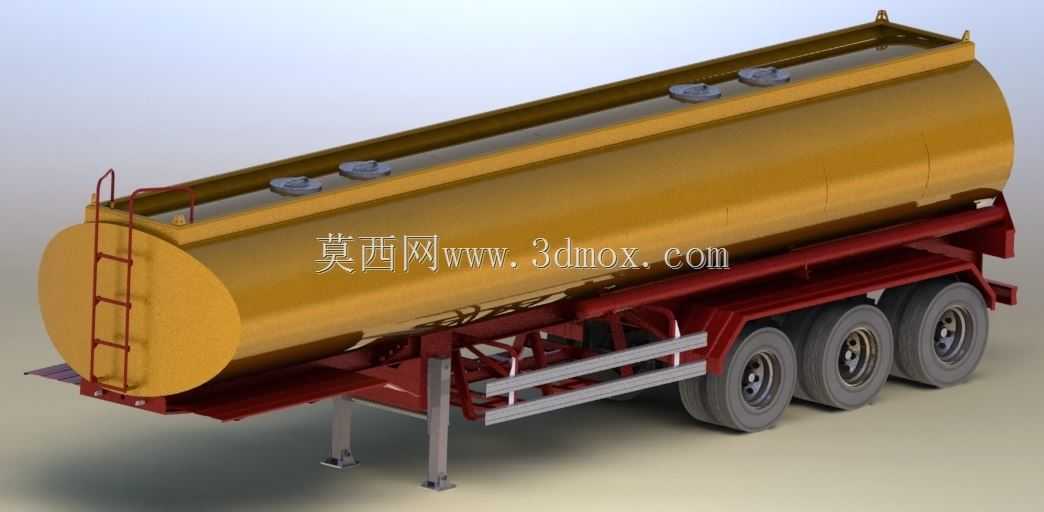

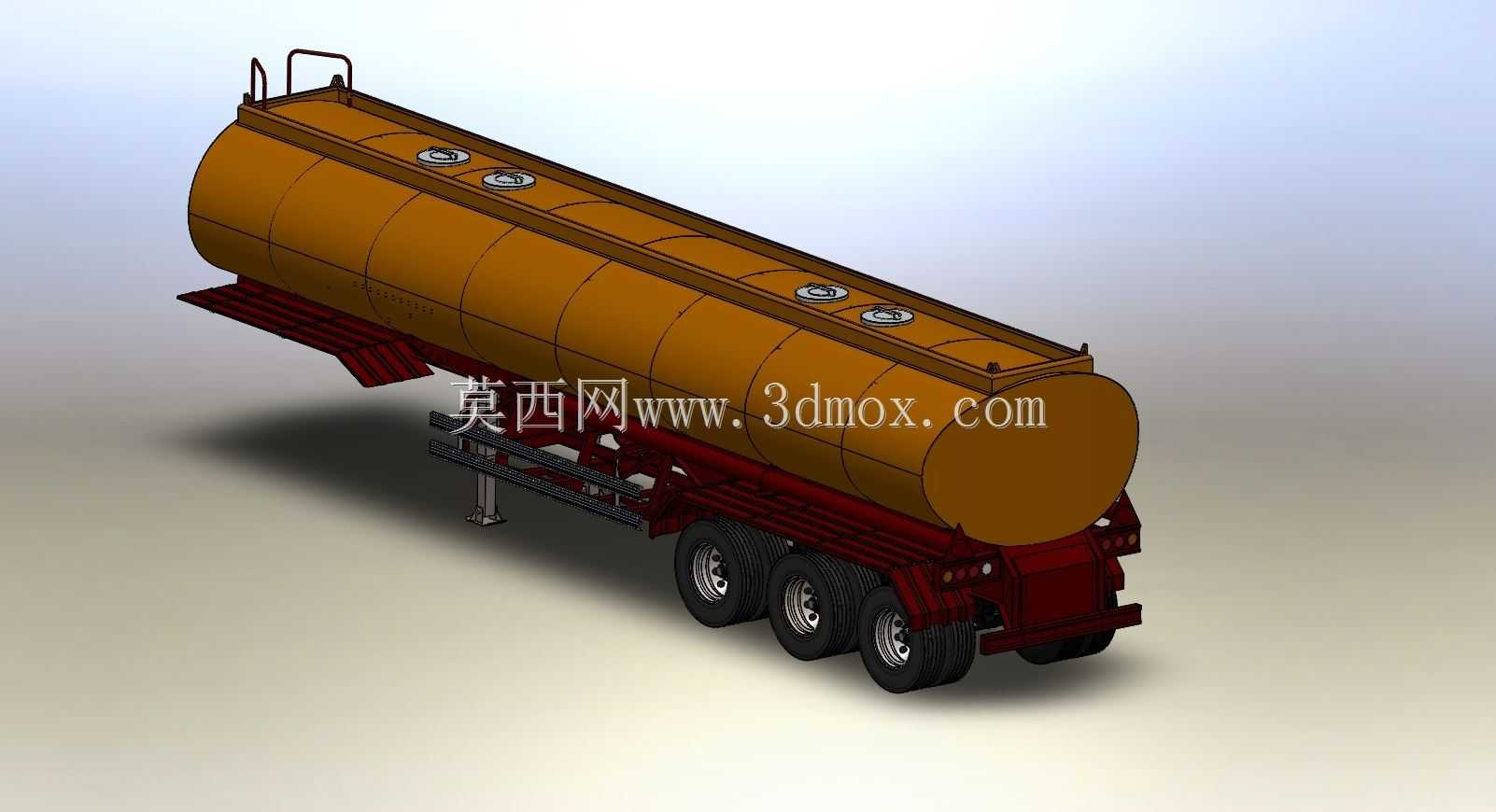

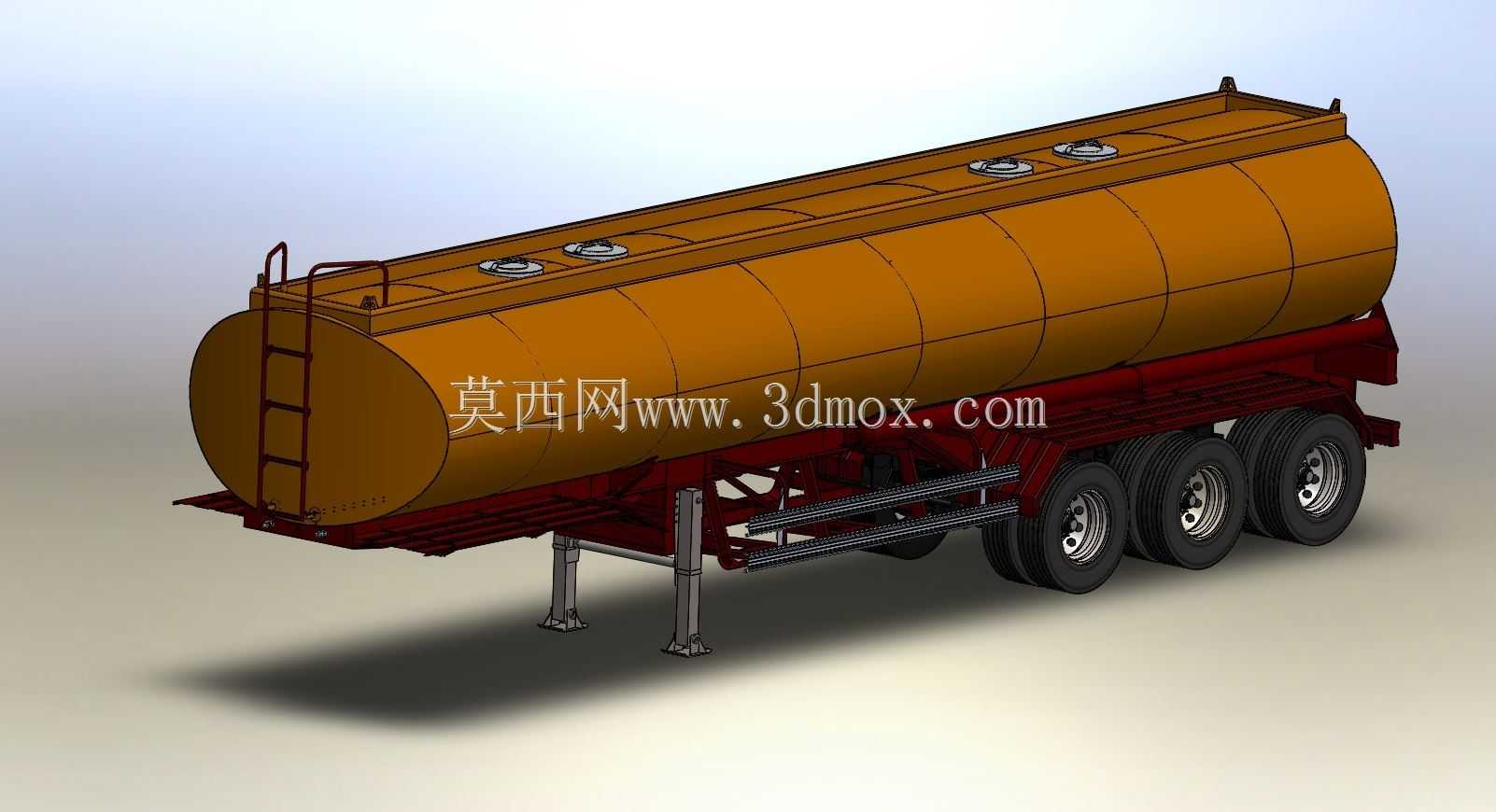

　　该模型还原的是道路液态物料运输场景下的三轴半挂油罐承载结构，主要适配成品油、普通非腐蚀性液态化工品的中长途干线公路运输作业，可与常规牵引车头组成完整罐式运输列车，满足普通公路、高速公路的通行限界要求。从结构设计逻辑来看，罐体采用卧式椭圆封头筒体结构，相比正圆形筒体可在同等整车高度限制下获得更大的有效容积，同时降低整车质心高度，提升行驶过程中的侧倾稳定性，筒体外部设置多道环形加强筋，可抵消液态物料在车辆加减速、转向过程中产生的液压冲击，避免罐体长期受交变载荷出现焊缝开裂、筒体变形的问题。罐体顶部设置有带防护栏的操作走台，搭配人孔盖、呼吸阀安装位，可满足日常装卸作业、检修维护的操作空间需求，罐体尾部设置直爬梯连通地面与顶部操作平台，

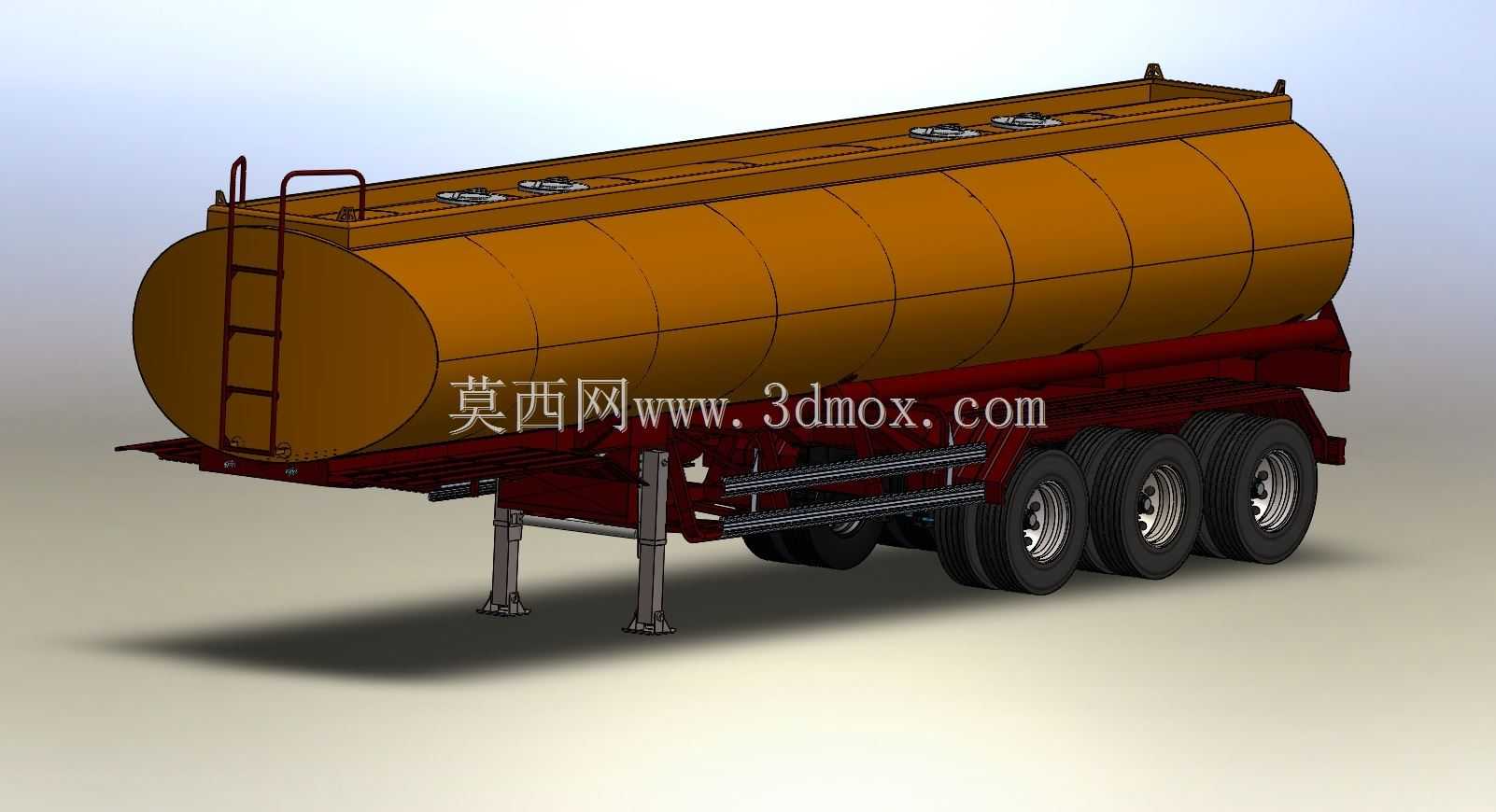

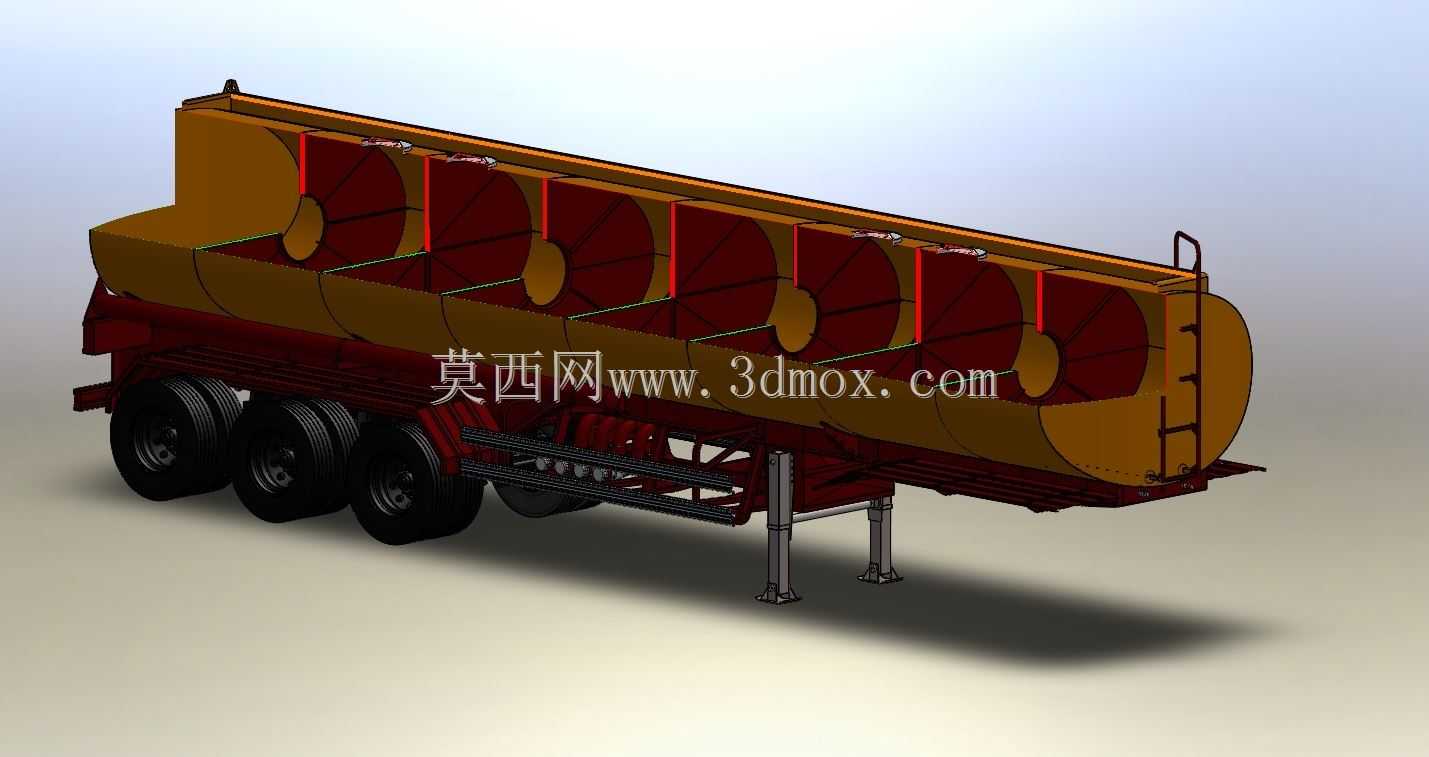

　　爬梯踏步做防滑结构设计，扶手与罐体本体采用焊接连接，保证人员攀爬时的结构强度。行走机构采用三轴并装双胎的布置形式，匹配常规半挂车悬挂系统，可满足额定载荷下的轴荷分配要求，符合道路运输车辆的轴荷限值标准；支撑装置采用联动式支腿，布置在罐体前端下部，在与牵引车脱离时可稳定支撑整个半挂罐体的重量，支腿底部设置大尺寸支撑盘，可在非硬化路面停放时降低对地压强，避免支腿下陷。罐体底部设置有卸料管路安装位、防波板内置结构，内置防波板可大幅降低车辆行驶过程中罐内液体的涌动幅度，减少液体冲击对行驶稳定性的影响，同时降低罐体内部的载荷冲击疲劳。整个结构的安装边界充分考虑现有半挂车的通用接口尺寸，牵引销位置、车架连接尺寸均匹配主流牵引车的匹配标准，

　　可直接用于同类型罐车的结构参考、改装设计验证，也可作为物流装备选型、运输方案模拟的三维载体使用，建模过程中对罐体壁厚、加强筋间距、悬挂安装位置均做了符合工程实际的参数还原，未做过度简化，可支撑结构受力分析、装配干涉检查等工程类应用。
