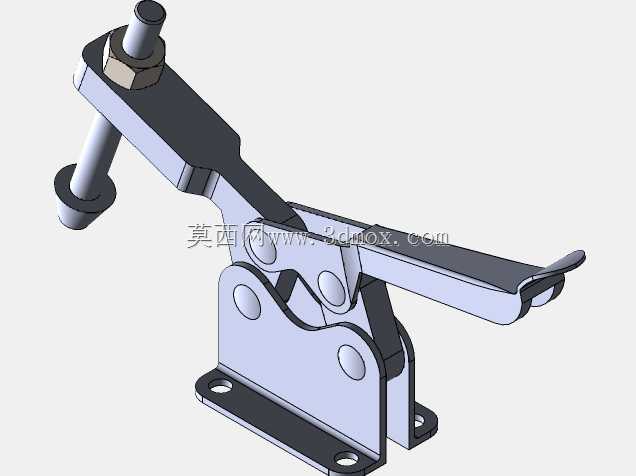

卧式快速夹钳压紧机构三维结构

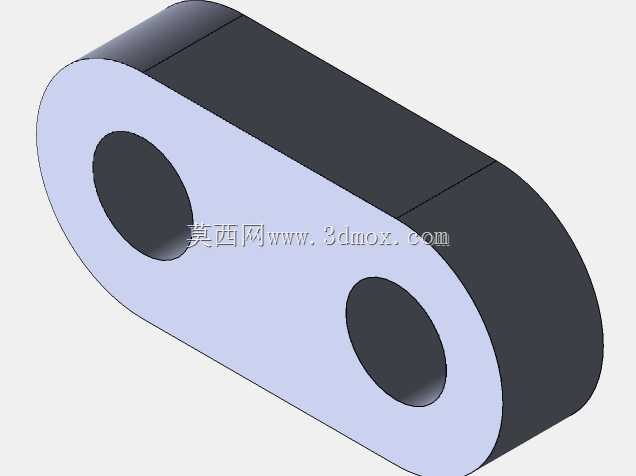

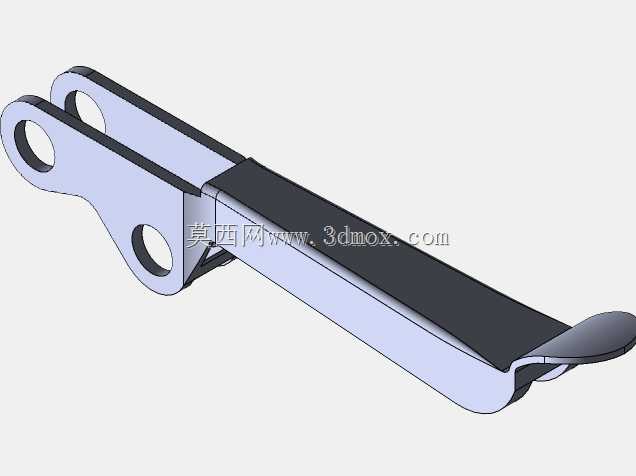

　　这款手动卧式快速夹钳，是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配治具、检具定位、木工拼版、电子元件压合工位都能见到它的身影，核心作用是在加工或装配过程中对工件施加稳定的压紧力，避免工件受切削力、装配力、焊接应力影响出现位移，保障工序精度。从结构设计逻辑来看，它采用了经典的肘节死点锁止原理，通过多组铰接连杆的力臂放大效应，操作人员仅需施加很小的扳动力在操作手柄上，就能在压头端输出数百牛的压紧力，当手柄扳动到锁止位置时，连杆机构刚好越过机械死点，此时即便压头端受到工件的反向顶推力，机构也不会自行松脱，只有主动扳动手柄解锁才能释放压头，这种自锁特性是它能在高频次装夹工位长期可靠使用的核心原因。从安装边界来看，

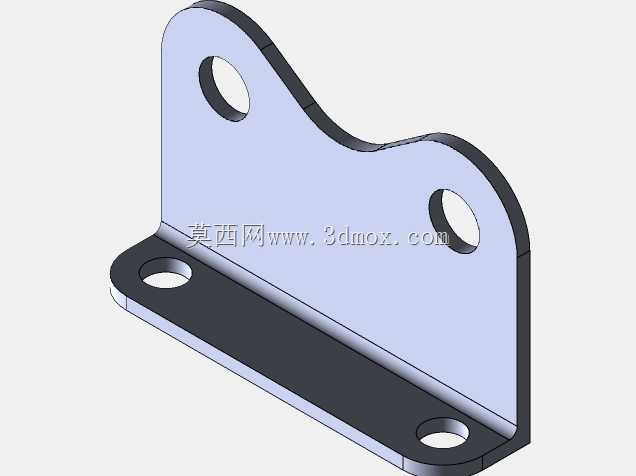

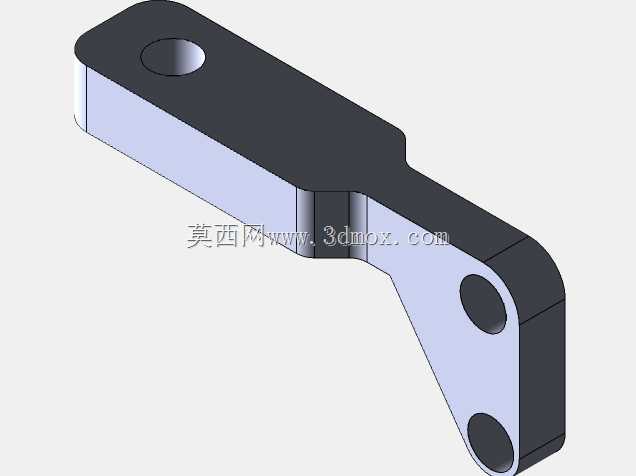

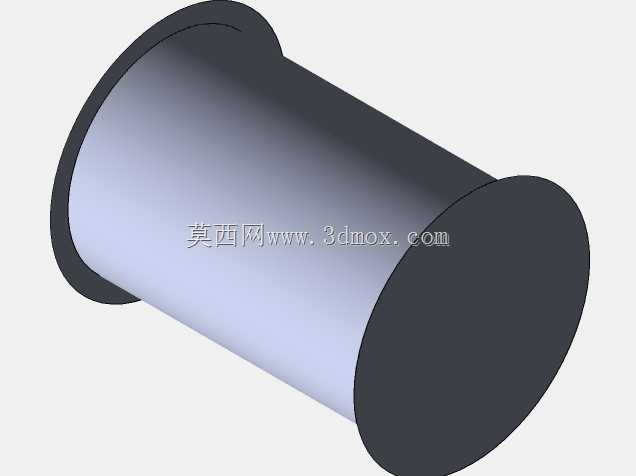

　　夹钳底座采用带安装孔的平板式结构，两个沉头安装孔的孔距适配常规工装基板的孔系排布，安装时可直接通过内六角螺栓固定在工装台板、治具框架上，不需要额外设计复杂的转接座，压头端采用带橡胶缓冲垫的可调螺杆结构，螺杆与夹钳摆臂通过螺纹连接，可根据被压紧工件的实际高度旋转调整伸出长度，调整到位后通过锁紧螺母锁死，避免压紧过程中螺杆回转导致压紧力不足。从实际使用场景的适配性来说，这种夹钳的压头摆动轨迹为圆弧式下压，操作手柄位于夹钳侧方，不会在工件正上方形成操作干涉，在需要频繁取放工件的工位，操作人员单手即可完成压紧与解锁动作，装夹效率比传统的螺栓压板结构提升数倍，同时夹钳的所有铰接销轴都做了限位防脱设计，长期往复扳动也不会出现销轴窜动脱落的问题，

　　主体构件采用冲压钢板成型后做表面发黑处理，具备基础的防锈耐磨能力，能够适配车间内多油污、多切削液的作业环境。在做三维结构设计时，需要重点关注铰接点的间隙配合公差，既要保证连杆转动灵活无卡滞，又要避免间隙过大导致锁止后压头出现旷量，影响压紧定位精度，同时压头的橡胶缓冲垫需要设计成可拆卸结构，长期使用磨损后可快速更换，不需要整体报废夹钳，降低产线的维护成本。
