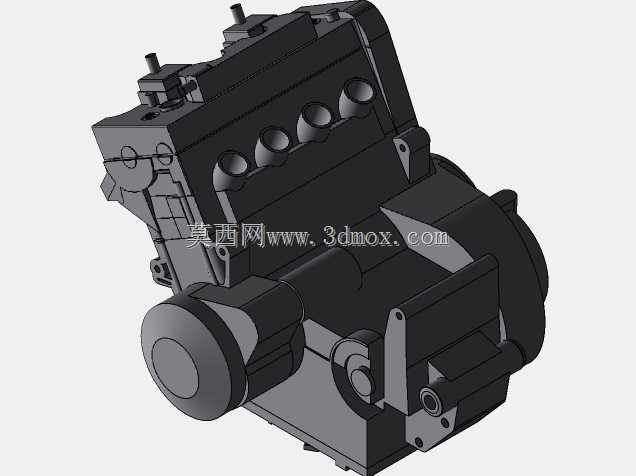

直列四缸摩托车动力单元结构设计

　　这款直列四缸动力单元的结构设计，首先要匹配中大排量运动型摩托的整车布局需求，在紧凑的车架安装空间内完成进排气、润滑、冷却、传动接口的全部整合，避免后续整车装配时出现管线干涉、维护空间不足的问题。从实际应用场景来看，这类动力单元多用于中大排量街车、仿赛车型，需要兼顾高转速区间的动力输出平顺性与日常通勤的低扭响应，因此在缸体布局上采用了直列四缸的排布方式，四个燃烧室沿曲轴轴向等距布置，能有效平衡二阶往复惯性力，降低高转速运转时的整机振动，提升骑行过程中的操控稳定性。

　　设计过程中首先要明确安装边界，整机的横向宽度需要适配摩托双梁车架的内侧间距，输出轴的中心高度要匹配后摇臂的传动链轮安装位置，保证链条传动的张紧角度处于合理区间，避免传动过程中出现额外的侧向载荷。缸盖部分的进排气接口分别朝向整车前后侧，前方进气接口预留了足够的空滤与节气门体安装空间，后方排气接口的法兰角度直接对应排气头段的走向，不需要额外做弯折适配就能完成排气系统的装配。曲轴箱部分整合了润滑系统的油道与离合器安装腔，左侧的磁电机舱与右侧的离合器舱分别做了密封结构设计，保证高速运转时润滑油不会出现渗漏，同时箱体上的加强筋排布经过受力优化，在承受曲轴往复冲击载荷的同时尽可能降低壳体重量，避免整车重心过高影响操控。

　　从功能特性来看，这款动力单元的缸盖采用了双顶置凸轮轴结构，每个气缸配置四个气门，进排气门的角度经过气流优化，能在高转速下保证充足的进气充量，提升动力输出上限。缸体部分采用了一体化的水冷通道设计，冷却水套环绕四个燃烧室布置，能均匀带走燃烧过程中产生的热量，避免长时间高负荷运转时出现局部过热导致的缸体变形。曲轴输出端直接连接多片式湿式离合器，动力传递路径短，传动损耗更低，同时离合器的操纵力经过杠杆比优化，日常骑行时频繁换挡不会出现手部过度疲劳的问题。箱体上预留的各类传感器安装位，能精准匹配电喷系统的转速、温度、油压检测需求，不需要额外做支架改装就能完成电控系统的装配，适配不同厂商的电喷调校方案。

　　在细节结构处理上，整机的外部安装吊耳位置经过重心测算，三个主要安装点分别布置在缸体上部、曲轴箱前后侧，装配到车架后能让整机重心处于整车前后轴的中间位置，提升弯道行驶时的整车跟随性。外部的管线固定点全部集成在箱体表面的凸台上，不需要额外焊接支架就能完成线束、油管的固定，减少整车装配时的零件数量，降低后期维护的拆装难度。
