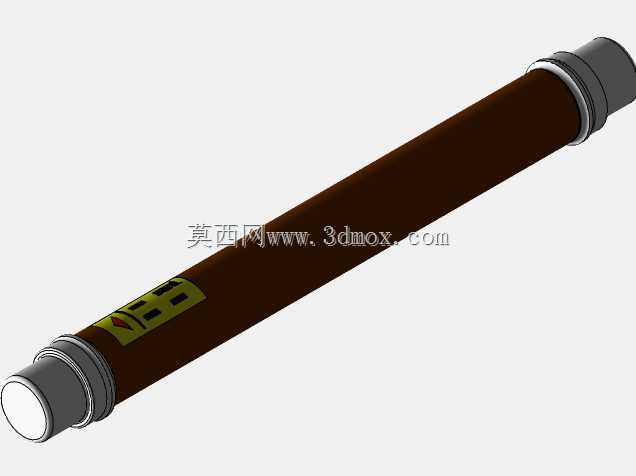

高压HCR熔断器结构设计三维数模

　　在中高压输配电系统的开关柜、环网柜、箱变内部，高压HCR熔断器是承担短路与过载电流开断的核心保护元件，其结构设计直接决定故障电流切断的响应速度与灭弧可靠性，建模过程中需要兼顾电气绝缘性能、安装适配性与机械强度的多重要求。这款熔断器采用长圆柱式熔管主体结构，外部绝缘管选用耐高温、抗爬电的绝缘材质，两端配置金属端帽与接触导电件，端帽与绝缘管的配合处设置多层密封与定位结构，既可以保证内部熔丝、灭弧介质处于密封腔体不受外界潮气、粉尘侵入，也能确保大电流通过时的接触可靠性，避免接触电阻过大引发的异常温升。从安装边界来看，该熔断器为插拔式适配结构，两端导电端的直径、插入深度均匹配常规高压熔断器座的安装尺寸，整体长度适配标准柜内的安装间距，

　　不需要额外改造安装支架即可直接替换同规格的传统熔断器，在进行柜内布局设计时，可以直接调用该数模完成干涉检查，确认与相邻的触头、母线、绝缘隔板的安全净距，避免后期装配时出现尺寸冲突。设计过程中，熔管外壁的标识区域做了凹陷式结构处理，用于印刷额定电压、额定电流、分断能力等参数标识，避免长期运行过程中标识被磨损脱落；端帽处的限位台阶可以保证熔断器插入安装座时的到位精度，防止插装不到位引发的接触不良问题。内部熔丝的排布围绕灭弧需求做了轴向均布设计，配合填充的石英砂灭弧介质，能够在短路电流峰值到来前快速熄灭电弧，避免故障电流对后端变压器、开关柜、用电设备造成冲击损坏。在实际工程应用中，这类熔断器广泛应用于10kV级别的配电系统中，作为变压器、

　　电压互感器、配电线路的短路保护元件，相比断路器具备分断速度快、限流能力强、结构简单免维护的优势，建模时还原的所有外部安装尺寸、配合公差都可以直接用于成套设备的结构设计，帮助设计人员快速完成柜内元件排布、安装支架设计、安全距离校验等工作，减少现场测绘的工作量，同时数模的细节结构也可以为熔断器的国产化改型、结构优化提供参考，比如调整绝缘管壁厚、端帽配合结构来适配不同海拔、不同污秽等级的使用场景。
