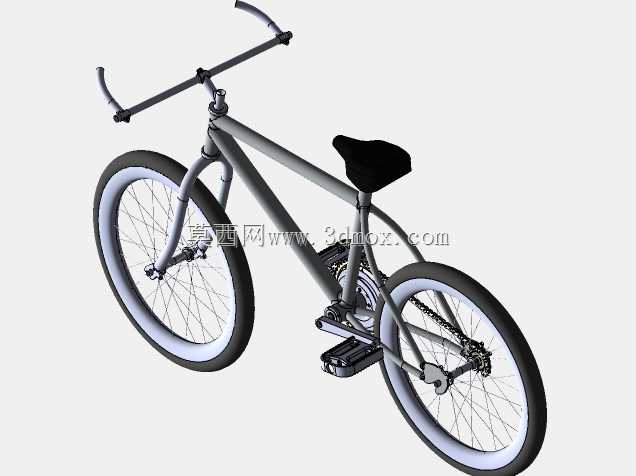

简约通勤自行车整车结构三维数模

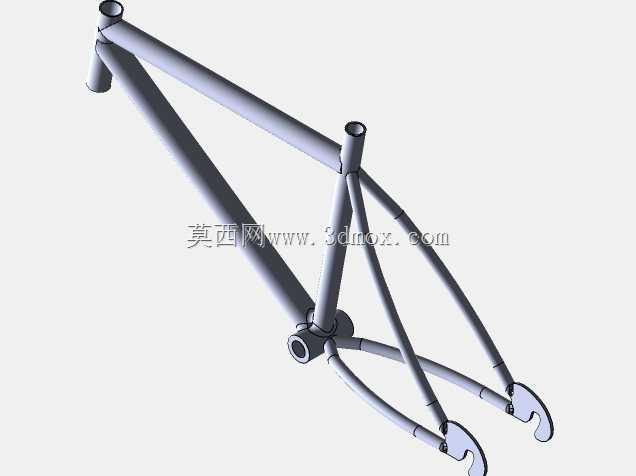

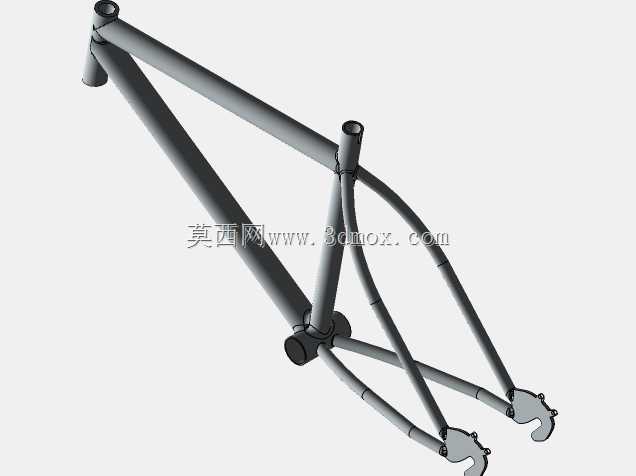

　　日常通勤场景下的代步自行车设计，首先要平衡结构强度与骑行轻量化的需求，这款整车的三维结构在建模阶段就围绕城市铺装路面的使用场景做了针对性的结构优化。从车架几何来看，采用了经典的菱形硬架结构，上管与下管的管径做了渐变处理，头管位置的管径加粗来提升转向刚性，应对日常频繁转向、过减速带的冲击载荷，中管位置预留了标准鞍座管安装孔径，适配常规规格的座管快拆结构，方便不同身高的使用者快速调整鞍座高度。车把部分采用了直把加小角度上扬的设计，相比弯把更适合城市短途骑行的直立坐姿，降低长时间骑行的腰部负荷，把横两端预留了把套、刹车手柄的安装位，把立与头管的配合尺寸遵循通用自行车配件标准，后期更换不同长度把立调整骑行姿态时无需额外做结构修改。

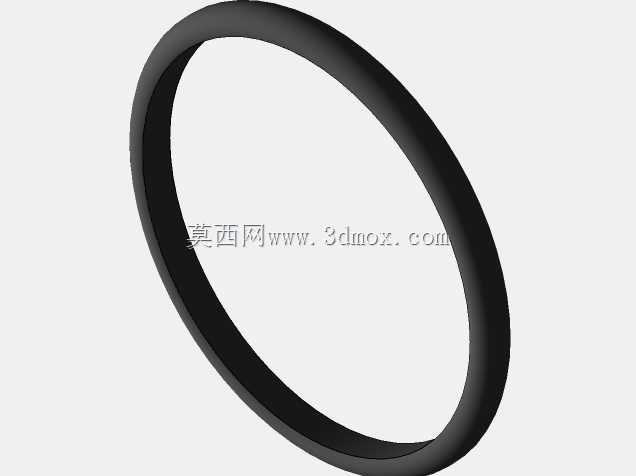

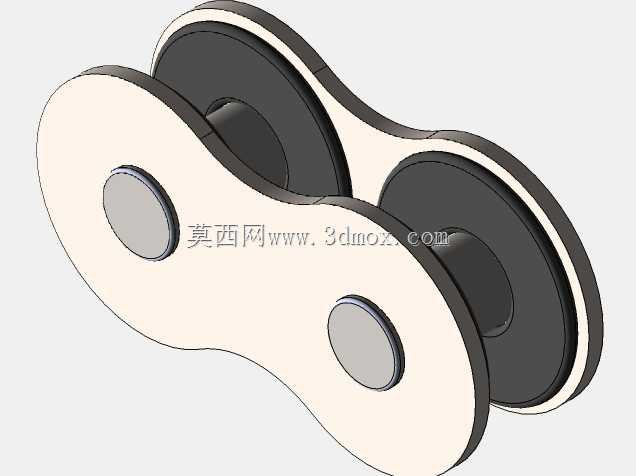

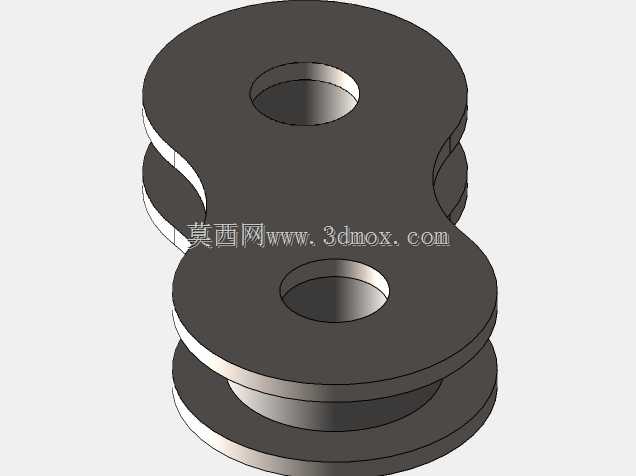

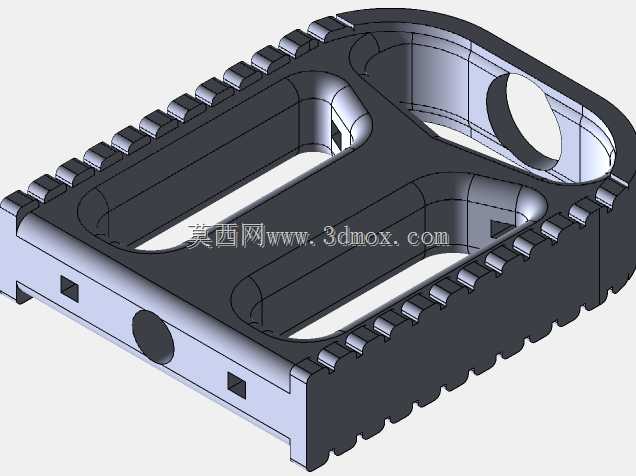

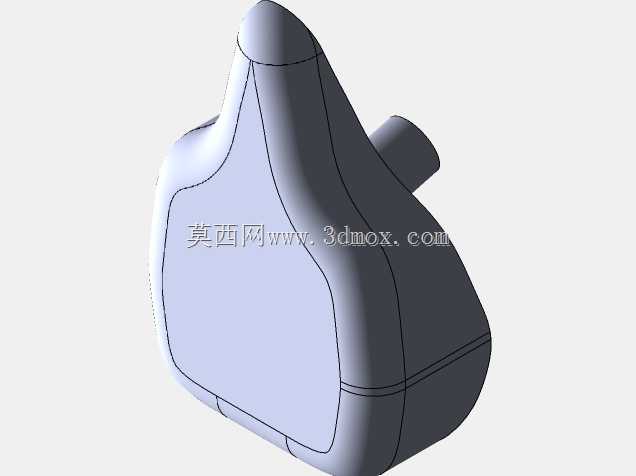

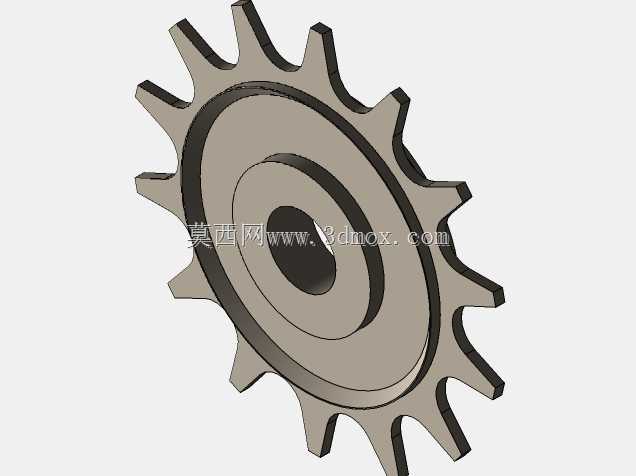

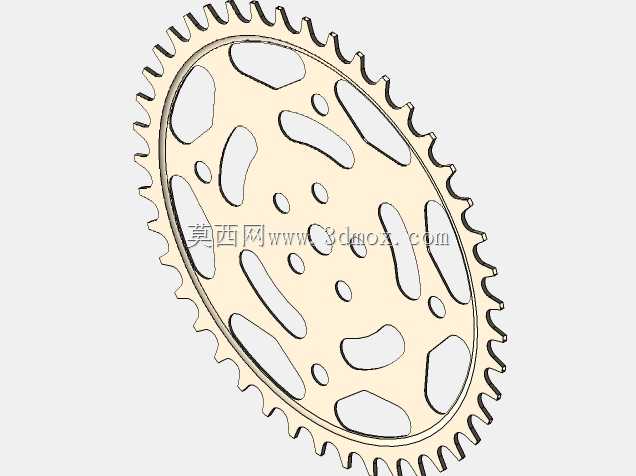

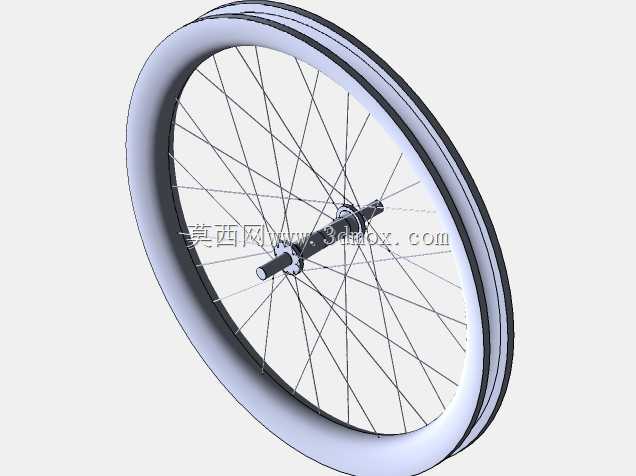

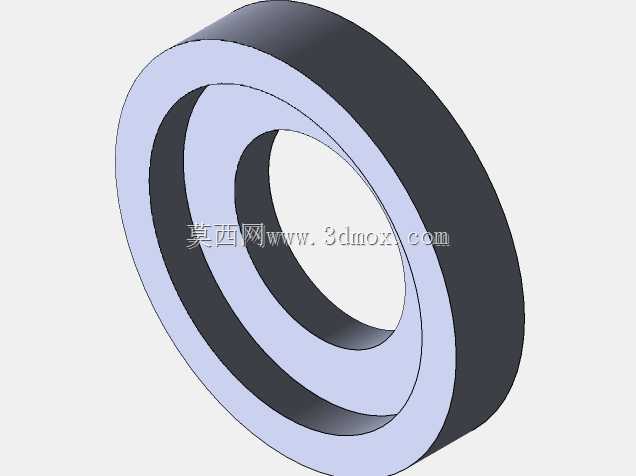

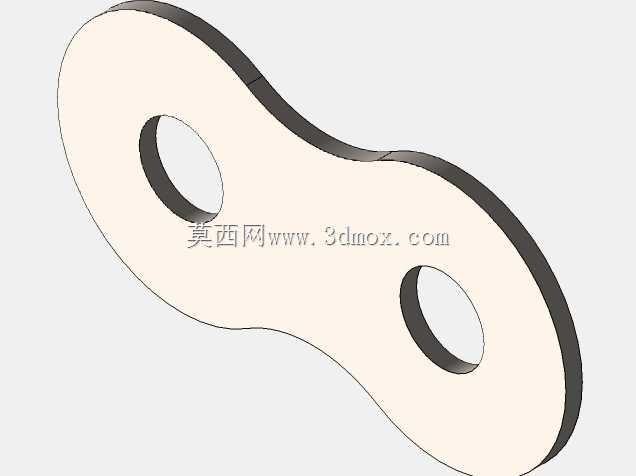

　　轮组部分采用了常规尺寸的充气轮胎搭配辐条轮结构，轮圈的截面做了加强筋设计，在降低轮组自重的同时保证径向承重能力，花鼓位置的轴承安装位同轴度公差在建模时就做了严格约束，避免后期装配出现轮组偏摆、转动阻力过大的问题。传动部分保留了经典的曲柄、牙盘、飞轮、链条结构，中轴位置的安装边界严格遵循通用五通规格，适配市面上绝大多数的方孔、花键中轴配件，脚踏位置的螺纹规格采用通用标准，方便使用者根据使用需求更换平板脚踏或锁踏。鞍座采用了窄型运动款造型，底部的导轨安装位兼容常规鞍座夹结构，可前后调整位置适配不同的骑行习惯。整车所有安装孔位、配合尺寸都参考了民用自行车的通用配件标准，不管是做结构验证、改装方案设计，还是教学演示使用，

　　都能直接调用数模做装配干涉检查、运动仿真，不需要额外修正配合尺寸。建模过程中对管材的焊接位置做了圆角过渡处理，还原实际生产中的焊接工艺特征，避免数模出现尖锐直角不符合实际加工逻辑的问题，轮组的辐条排布采用了交叉编法的真实结构，不是简单的圆柱体阵列，能直观展示辐条的受力传递路径，做有限元分析时可以直接导入模型划分网格，不需要额外做几何清理。
