高压绝缘波纹结构传感元件三维造型

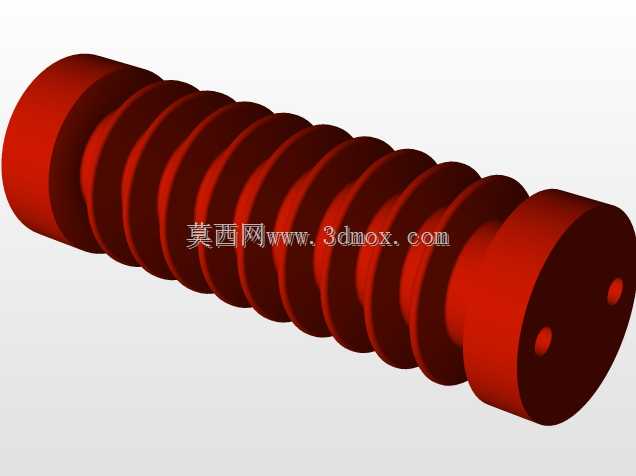

　　在高压输配电、工业电气绝缘监测场景中，这类带连续波纹结构的绝缘传感部件，主要承担高压回路与低压检测端之间的绝缘隔离、信号耦合传递作用，常见于24kV电压等级的开关柜、环网柜内部，作为电压采样、局部放电监测的前端绝缘载体，需要同时满足爬电距离要求、结构安装适配性以及长期带电运行的绝缘可靠性。从结构设计逻辑来看，主体采用连续等距的波纹伞裙结构，并非随意的造型设计，每一圈凸起的波纹都对应爬电距离的增量计算，在有限的轴向安装空间内，通过波纹的凹凸结构拉长表面泄漏电流的路径，避免高压工况下沿面闪络问题，相比光滑圆柱结构，同等轴向长度下爬电距离可以提升2倍以上，适配24kV电压等级的绝缘要求。端部的法兰式安装端预留了两个对称的安装小孔，

　　用于和柜体内部的安装支架做螺栓固定，安装孔的位置度需要和配套支架的孔位严格匹配，避免安装时出现应力集中导致绝缘件开裂；另一端的衔接结构用于和信号采集模块对接，端面的平整度直接影响接触可靠性，建模时需要严格控制端面的平面度公差，避免装配后出现信号传输不稳定的问题。建模过程中，波纹段的轮廓线需要先做单节波纹的草绘，通过螺旋线或者线性阵列的方式生成连续波纹，要注意每段波纹之间的过渡圆角处理，不能出现尖锐棱角，否则实际生产时环氧浇注环节容易出现应力集中，运行过程中在高压电场作用下会产生局部放电，长期运行会加速绝缘老化。整体外形的径向尺寸需要适配柜内的安装间隙，不能和相邻的母排、其他电气元件产生安全距离不足的问题，

　　轴向长度要匹配柜内的安装腔深度，避免装配后和柜门或者其他机构产生干涉。这类绝缘传感部件的材质一般为环氧浇注树脂，建模时还要考虑拔模斜度，波纹的侧面需要预留微小的拔模角度，方便模具脱模，同时不会影响波纹的结构尺寸精度。实际选型应用时，除了绝缘性能，还要关注结构的抗振动性能，波纹结构在提升爬电距离的同时，也具备一定的形变缓冲能力，可以抵消柜体运行时的轻微振动，避免刚性连接导致的部件开裂，端部的安装孔需要嵌入金属螺母嵌件，建模时要预留嵌件的安装位置，保证嵌件和环氧主体的结合强度，避免多次拆装后出现嵌件松动脱落的问题。
