VPR-A型电压保护继电器三维结构设计

　　在低压配电系统、工业自动化控制柜、中小型变电站二次回路中，电压保护继电器是保障供电稳定性、避免用电设备因电压异常损毁的核心二次元件，本次呈现的VPR-A型电压保护继电器结构，完全按照嵌入式安装的柜内元件实际尺寸完成建模还原。从实际工程应用来看，这类继电器常被安装在进线柜、电容补偿柜、电动机保护回路的面板开孔位置，实时监测回路的过电压、欠电压、零序电压等异常状态，一旦电压参数超出预设阈值，就会触发触点动作，切断主回路或者发出告警信号，避免后端的变频器、PLC、伺服驱动器、电动机等精密用电设备承受异常电压冲击，减少非计划停机与设备烧毁的风险。

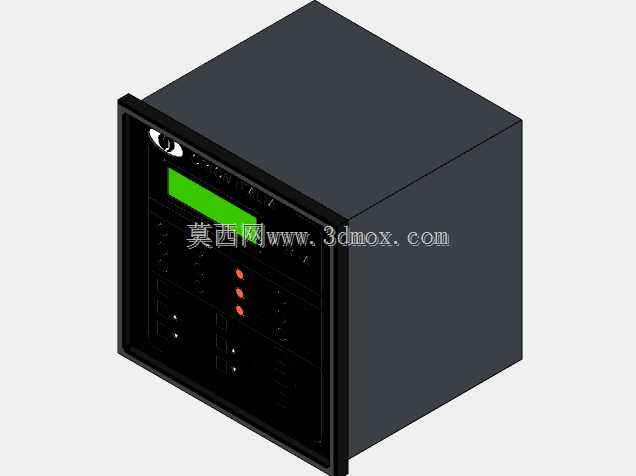

　　设计过程中优先考虑了柜内安装的兼容性，整体采用标准的方体嵌入式结构，外壳采用阻燃工程塑料材质，正面操作面板与柜体安装面齐平，面板区域预留了液晶显示窗口、状态指示灯排布位、操作按键的安装槽位，显示窗口做了下沉式设计，可避免日常运维擦拭时刮花显示面，三个状态指示灯垂直排布在显示区侧方，运维人员在柜前巡检时可快速识别设备运行、告警、故障状态，无需打开柜门即可判断设备工作情况。安装边界上严格遵循常规柜装二次元件的开孔尺寸规范，壳体深度适配常规低压柜的门板与柜内纵深空间，不会与柜内排布的走线槽、一次母排、其他二次元件产生干涉，背部预留了接线端子排的安装空间，接线方向垂直于壳体背面，方便柜内二次线的规整绑扎，符合电气施工的布线工艺要求。

　　结构细节上，壳体的拼接处做了卡扣加定位筋的设计，既可以保证装配时的定位精度，也能在日常运维拆卸面板调整参数时，不会出现壳体散架的情况，面板与壳体的接缝处做了窄边密封处理，可阻挡柜内灰尘进入设备内部，适配工业车间多粉尘的使用环境。建模过程中对面板上的字符标识区域做了结构预留，实际生产时可通过丝印或者激光雕刻完成参数标识，不会因为长期擦拭出现标识磨损脱落的问题。从选型适配角度，这款继电器的外形尺寸可直接替换同规格的传统电压继电器，无需对原有柜体开孔进行二次加工，适合老旧配电系统的改造升级项目，也可直接配套在新产出的成套配电柜中，减少结构设计人员的重复建模工作量，设计人员可直接调用该模型完成柜内布局的干涉检查、面板开孔图的生成，大幅提升成套设备的设计效率。
