6KV-18KV麦克莱恩高压避雷器结构设计

　　该高压避雷器主要应用于6kV、10kV、18kV电压等级的中压配电网系统，常安装于户外柱上变压器、环网柜进线端、架空线路分支节点等位置，用于限制雷电过电压与操作过电压幅值，避免过电压冲击击穿配电设备绝缘，是中压配电系统中必备的过电压保护器件。

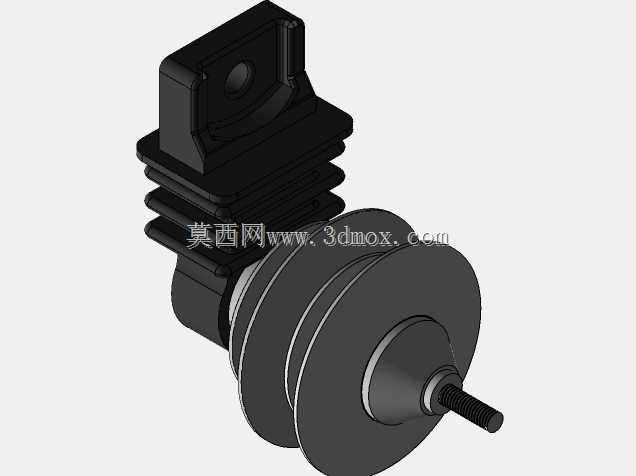

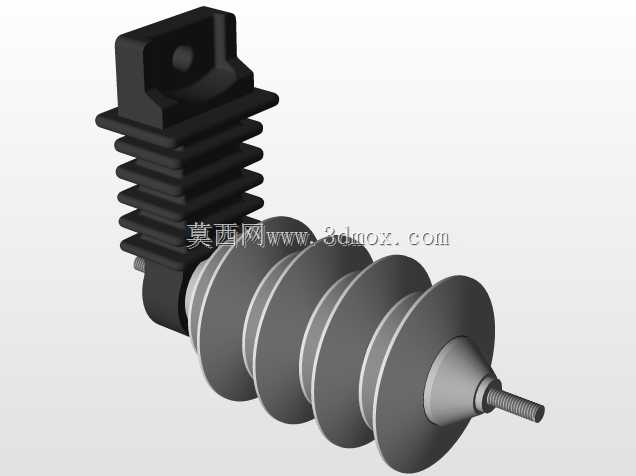

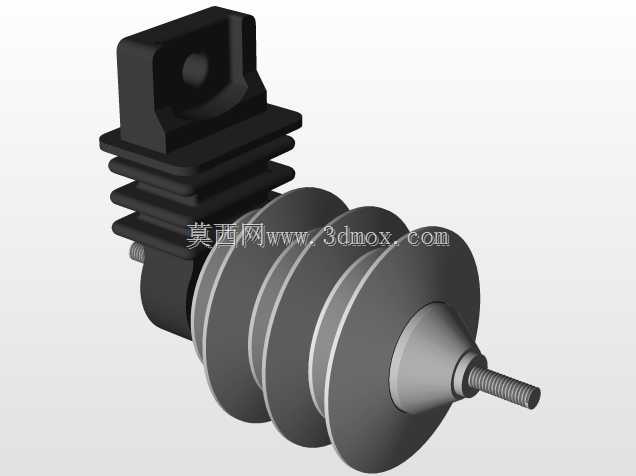

　　从结构设计来看，模型完整还原了麦克莱恩系列避雷器的实际装配形态，上部采用带安装卡槽的固定支座结构，支座预留的螺栓安装位可直接适配标准横担安装孔距，安装时无需额外加工转接件，上部的多层伞裙状密封结构可阻挡雨水、灰尘进入器件内部密封腔，避免长期户外运行出现内部受潮、绝缘性能下降的问题。中部为核心的阀片组封装结构，外部采用大直径、多棱边的硅橡胶伞套设计，伞裙的伸出长度与相邻伞裙的间距经过爬电距离校核，可满足III级污秽等级地区的户外运行要求，即使在高湿度、多粉尘的户外环境下，也能保证外绝缘表面不会形成连续导电水膜，避免沿面闪络故障。下部为高压接线端，采用带螺纹的金属引出螺杆，可直接连接设备高压引线，螺杆根部的密封压环与伞套紧密贴合，保证接线位置的密封可靠性。

　　建模过程中严格遵循实际产品的安装边界约束，上部安装座的卡槽深度、固定孔中心距完全匹配电力行业常用横担的安装尺寸，下部引出螺杆的螺纹规格、伸出长度适配常规接线端子的压接范围，整体结构的重心沿安装支座中心轴线分布，安装后不会出现额外的偏心力矩，可降低长期户外运行受风振影响出现的连接松动风险。模型的各部件装配关系完全还原实际产品的装配逻辑，上部支座与中部封装体、下部接线端的配合面均设置了对应的定位止口，建模时保留了各部件的装配间隙，可直接用于生成装配工程图、模拟安装干涉检查，也可作为配电系统三维布置设计中的元器件模型直接调用，帮助设计人员在方案阶段提前校验安装空间、引线走向是否合理，避免现场安装时出现空间干涉、接线距离不足等问题。

　　从功能实现角度，该结构的避雷器在正常运行电压下处于高阻状态，仅通过微安级的泄漏电流，不会影响系统正常供电；当出现雷电过电压或操作过电压时，内部阀片会迅速转为低阻状态，将过电压能量泄放入地，待过电压消失后又快速恢复高阻状态，保证系统快速恢复正常运行。模型还原的外部伞套结构、安装结构均与实际量产产品一致，可用于电力设备选型阶段的结构匹配校验，也可作为教学演示模型展示避雷器的外部结构与安装方式。
