萨雷尔24KV户内高压真空断路器手车结构

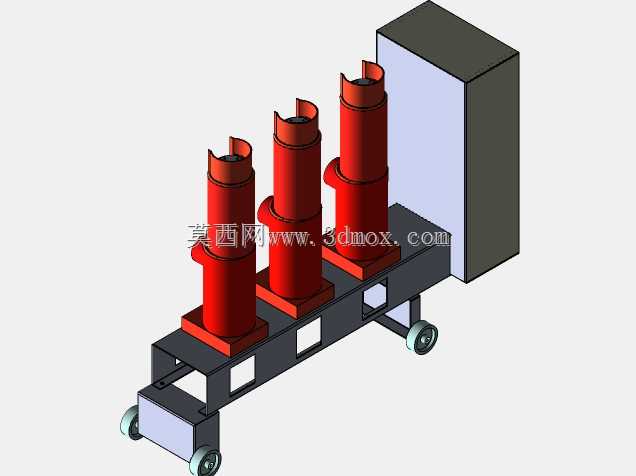

　　该模型还原的是24KV电压等级手车式真空断路器的完整结构，这类设备核心应用于户内金属铠装移开式开关柜中，承担24kV电压等级配电系统的负荷投切、故障电流开断任务，常见于工业园区二级配电、工矿企业总降变电所、商业综合体高压配电室等场景，是中压配电系统里保障线路安全、实现控制保护功能的核心执行部件。

　　从结构设计来看，模型完整呈现了手车式断路器的典型布局：三只竖直布置的红色环氧树脂绝缘极柱呈一字排开固定在金属车架上，每只极柱内部集成真空灭弧室、绝缘支撑、动静触头组件，极柱顶部的鸭嘴式结构是一次动触头，用于和开关柜内的静触头座插接配合，实现主回路的连通与分断。车架采用钢板折弯焊接成型，底部预留了和开关柜导轨匹配的导向槽，搭配四个带导向锥面的滚轮，既可以实现手车在柜内试验位置、工作位置的平稳推移，也能保证触头插接时的对中精度，避免偏斜导致的触头磨损或接触不良。车架右侧的深色箱体是断路器的操作机构舱，内部集成弹簧操动机构、分合闸线圈、储能电机、辅助开关等组件，机构输出的动作通过绝缘拉杆传递到极柱内部的动触头端，实现分合闸动作的同步驱动。

　　设计过程中首先要满足24kV电压等级的绝缘要求，极柱的爬电距离、相间空气净距都要符合高压配电设备的绝缘规范，三只极柱的中心距、极柱到车架金属部分的距离都经过绝缘校核，避免运行中出现相间闪络、对地放电的问题。车架的结构强度需要满足开断短路电流时的电动力耐受要求，焊接位置的强度、极柱安装面的平面度都有严格公差，防止大电流冲击下结构变形导致触头错位。底部滚轮的安装高度、导向槽的尺寸需要和标准开关柜的导轨参数匹配，保证手车在柜内推进、拉出时无卡滞，同时和柜体的位置联锁机构适配，实现只有断路器分闸状态下才能移动手车的机械联锁要求。

　　安装边界方面，该手车的宽度、深度、高度尺寸适配标准24kV铠装移开式开关柜的手车室尺寸，一次触头的中心高度、插接深度和柜内静触头座完全匹配，二次回路的航空插头位置对应柜体上的二次插座，机构的手动分合闸按钮、储能指示、分合闸状态指示位置都和柜面的观察窗、操作孔对齐，无需额外改造即可直接装入对应规格的开关柜中。模型还还原了车架上的二次线走线槽、接地触头、位置锁定装置等细节，能够直接用于开关柜的布局校验、机构动作模拟、安装工艺指导等场景。
