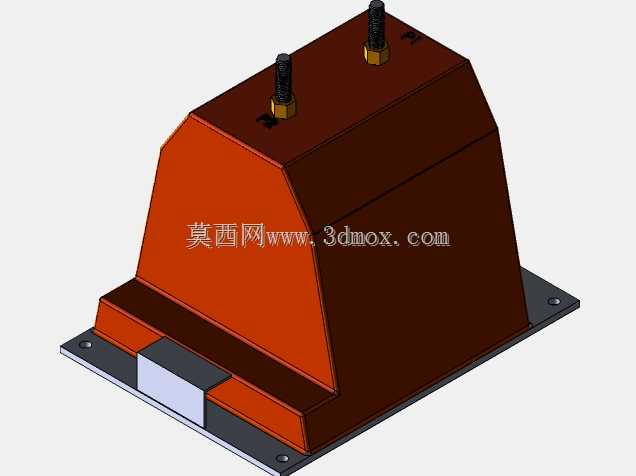

TCS_T1MIR型电流互感器三维结构设计

　　这款电流互感器主要应用于10kV等级户内高压开关柜内，承担一次侧大电流向二次侧标准小电流转换的核心作用，为配电系统的电能计量、电流监测、继电保护回路提供可靠的采样信号，常见于KYN28、XGN等中置柜、固定柜的进线柜、计量柜、出线柜间隔内，适配额定电流比200/5A的配电回路使用。从结构设计来看，整体采用环氧树脂全浇注封闭结构，主绝缘壳体为红棕色环氧浇注成型，这种设计一方面能满足高压环境下的绝缘爬距要求，避免相间、对地击穿风险，另一方面可以将内部铁芯、绕组完全密封，隔绝潮气、粉尘侵入，适配工业厂房、变电站等多尘、湿度波动的运行环境，无需额外加装绝缘防护外壳。顶部伸出的两个一次接线端子采用铜质螺杆配锁紧螺母结构，接线端面做了镀锡处理，

　　降低接触电阻，安装时直接与一次母排通过螺栓压接即可，端子根部做了环氧加厚凸起，强化接线位置的机械强度与绝缘性能，避免母排应力传导至绕组内部造成绝缘开裂。底部的安装底板采用冷轧钢板折弯成型，两个长条形安装孔预留了足够的位置调整余量，适配柜内安装梁的不同孔距偏差，安装时无需现场二次打孔，直接通过螺栓固定在柜内的安装支架上即可，底板与环氧主体之间做了定位嵌装结构，保证长期运行下主体不会出现移位、松动。侧面的二次接线盒设置在主体下部靠前位置，采用下沉式结构，二次线缆接入后可以通过盒盖封闭，避免一次侧高压对二次回路的干扰，同时也能防止运维过程中误碰二次端子造成开路风险。建模过程中严格遵循高压电器的绝缘距离要求，

　　主体的倾斜侧面设计既可以缩减整体安装占用空间，又能保证外表面的爬电距离满足10kV电压等级的规范要求，不会出现沿面放电隐患。整体外形的安装边界充分考虑了柜内相间距离要求，宽度、深度尺寸适配标准柜内的安装空间，不会与相邻的断路器、隔离开关等部件产生干涉，安装完成后一次接线端的高度也预留了母排搭接的操作空间，方便现场施工接线。
