八面玲珑旋转式电缆固定夹持结构

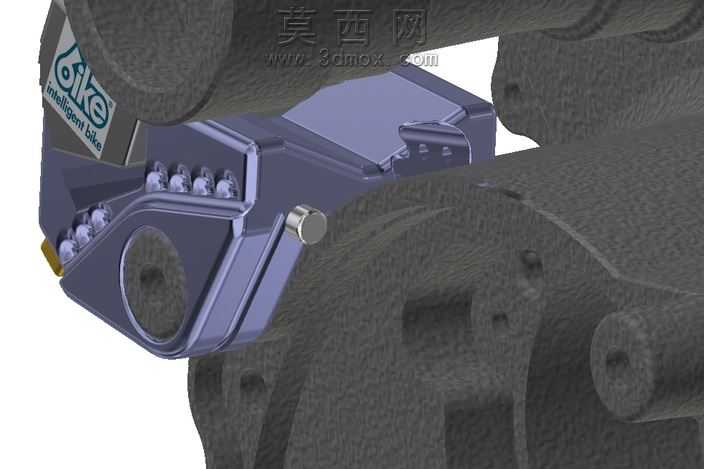

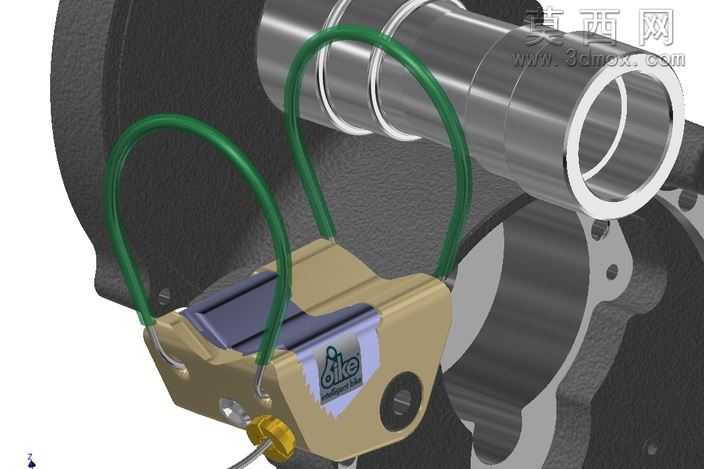

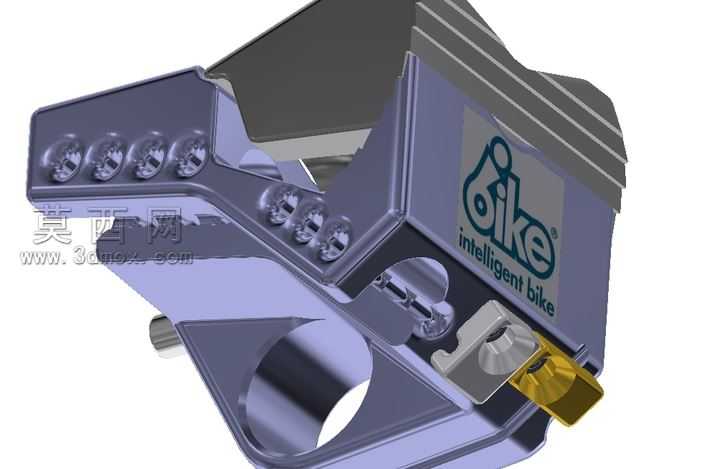

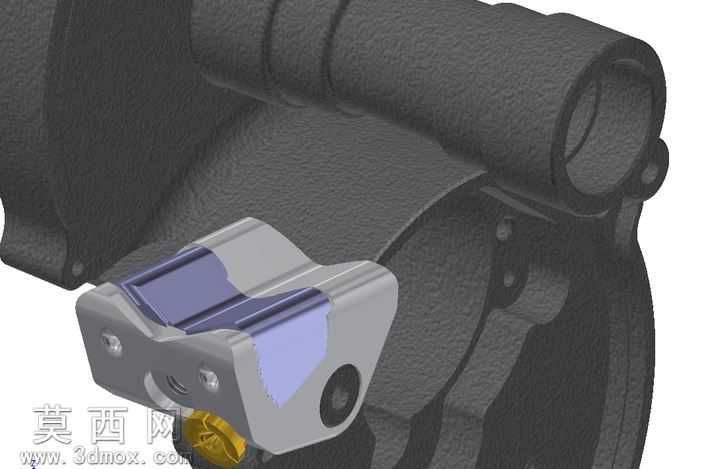

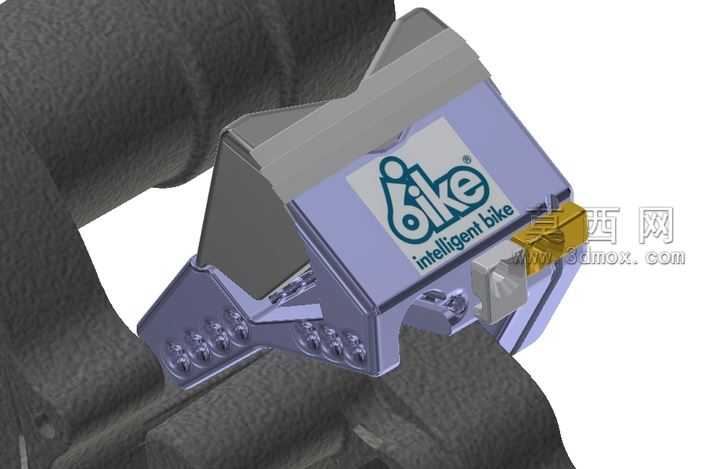

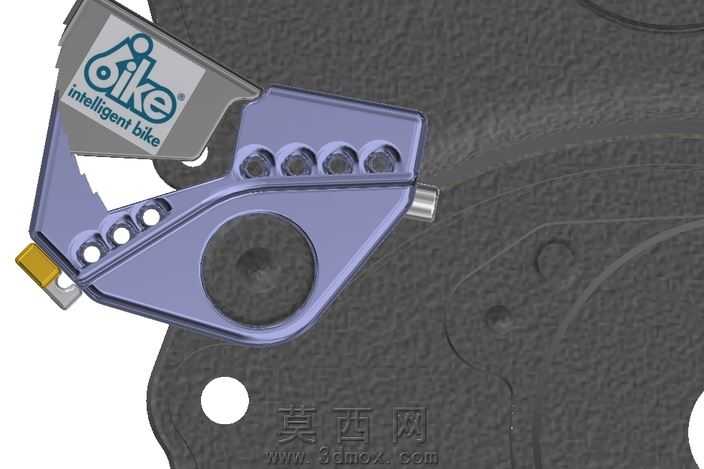

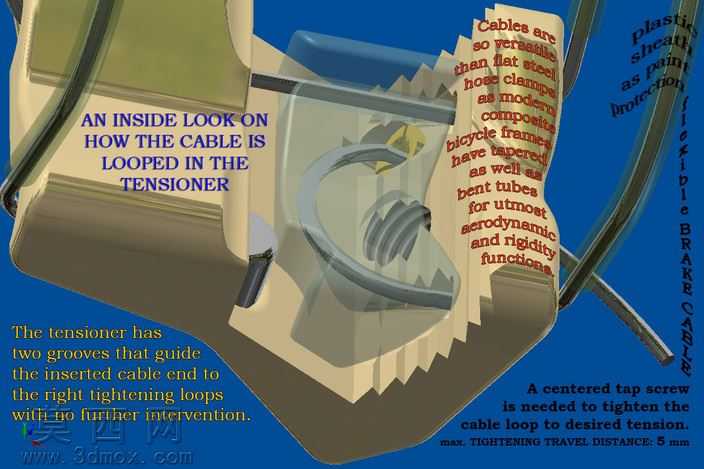

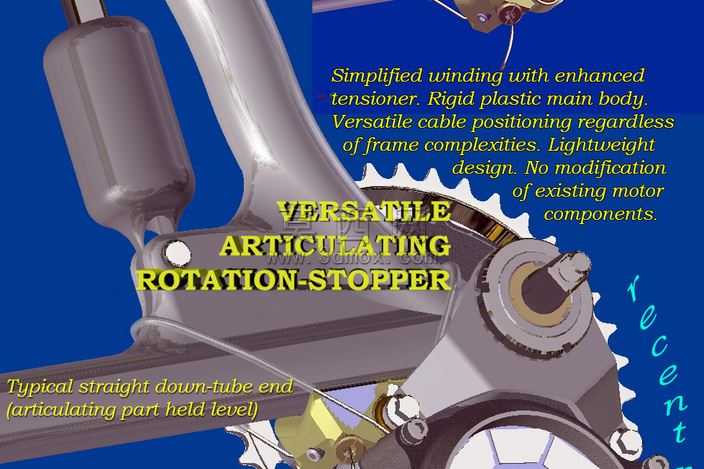

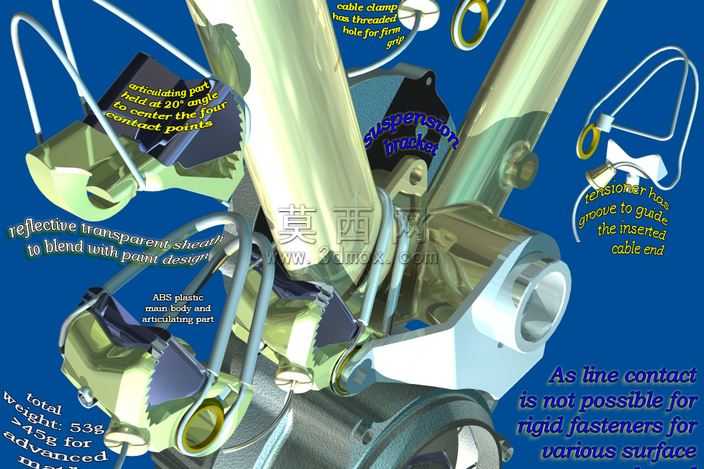

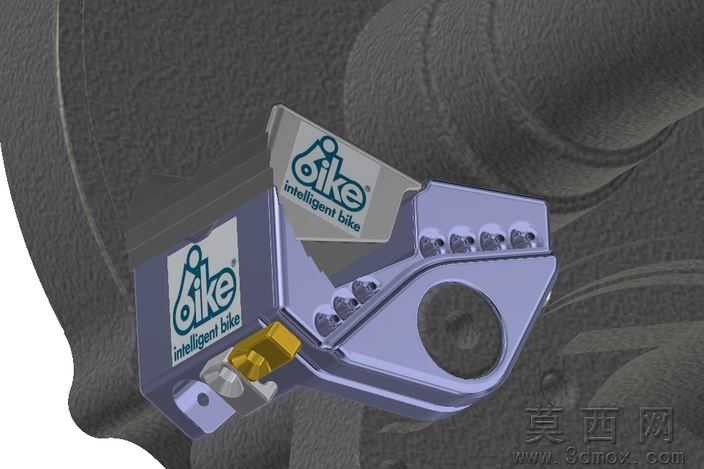

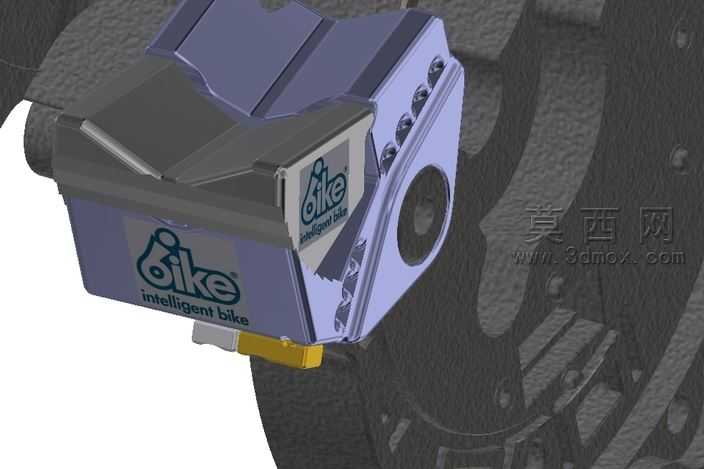

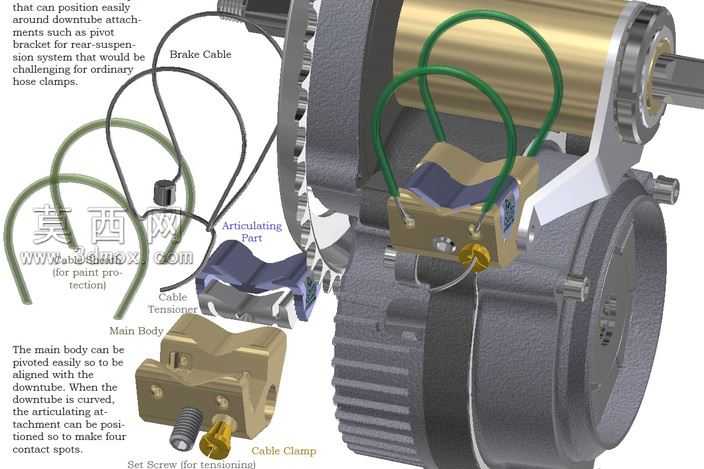

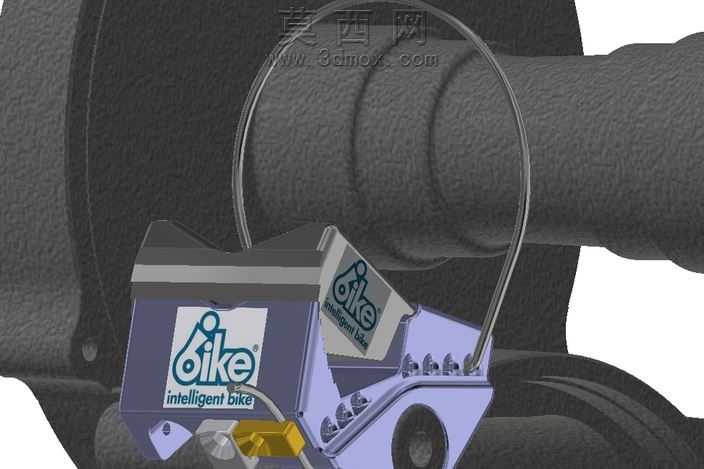

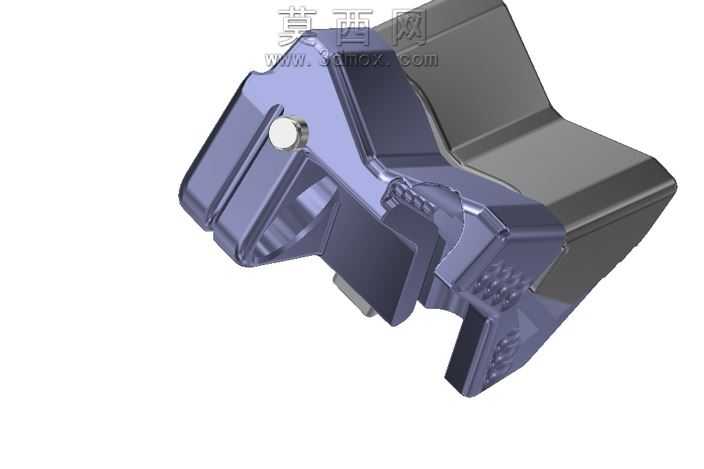

本作品为旋转式多触点电缆固定夹持结构的三维建模设计，整体采用八面玲珑的对称式构型思路，在三维建模过程中优先完成核心基准轴的搭建，围绕中心轴均匀分布四个接触定位点位，确保夹持结构旋转过程中始终保持与线缆的稳定贴合，避免刚性紧固件无法实现线接触的适配缺陷。建模阶段对各部件进行拆分建模，主体结构采用ABS塑料材质的参数设定，铰接活动部件单独做运动副约束，预留20°的旋转调节行程，让夹持结构可以适配不同弯曲走向的电缆，无需额外调整后方悬挂的安装空间。材质渲染阶段，主体承重部件做哑光浅绿工程塑料质感处理，金属转轴部分做抛光金属材质表现，透明剪切护套部分添加半透明反光材质，还原实际产品中护套与车漆外观融合的设计效果，线缆部分做带细微纹理的橡胶材质渲染，金属弹片部分做拉丝金属质感区分。结构设计上，集成了电缆夹紧、弯曲导向、防磨损防护多重功能，侧面设置的悬挂支架预留安装孔位，可直接适配框架类安装场景，张紧结构表面设计导向凹槽，能够引导电缆端头精准插入定位，避免安装过程中线缆偏移。整体结构做了轻量化优化，主体含铰接部件总重量控制在53g，去除钛合金嵌件后重量可低至45g，在满足结构强度的前提下尽可能降低自重，适配有限元分析的增重预留需求，同时在电缆锁紧位置预留塑胶硅胶护套的安装位，避免车辆行驶过程中颠簸造成线缆外皮磨损，无需对现有安装部位做修改替换即可完成适配安装，兼顾了安装通用性与使用可靠性。
