三吸盘式传感器安装固定基座结构

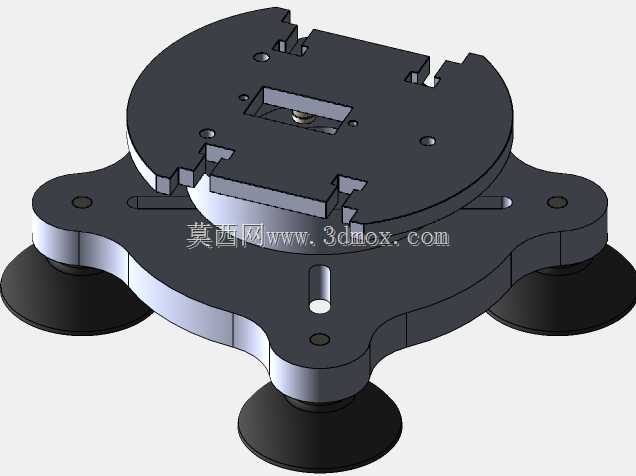

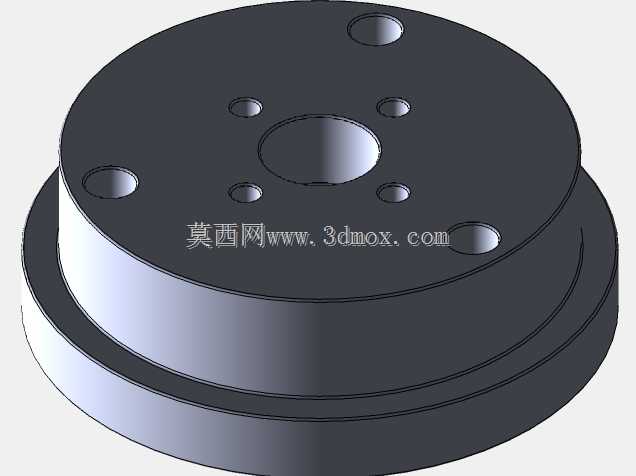

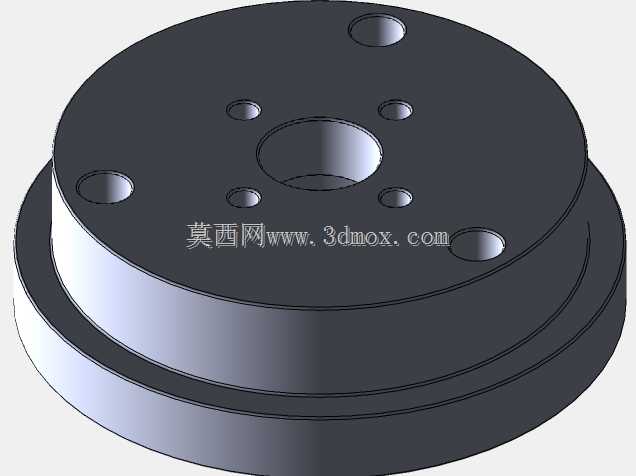

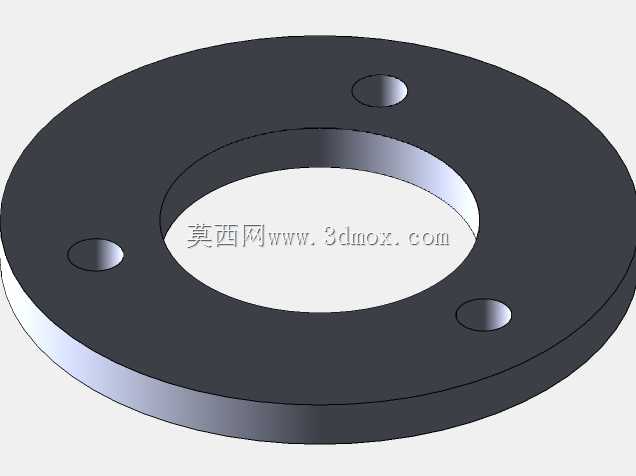

　　该结构为适配小型检测类传感器的吸附式安装基座，主要面向工业现场临时检测、工位快速换型、移动检测平台搭载等场景使用，区别于传统螺栓紧固的安装方式，三个均布的真空吸盘可直接吸附在光滑金属台面、玻璃面板、设备机壳外表面等平整基面，无需在安装面打孔攻丝，也不会破坏被测设备的表面涂层，尤其适合样机调试阶段的传感器临时固定，或是多工位轮换检测时的快速移位安装。从结构设计来看，基座主体采用上下两层叠合的圆盘式结构，下层为带三个延伸支脚的承力盘，每个支脚末端对应安装一个真空吸盘，三个吸盘的安装孔位呈120°均布，形成稳定的三角支撑面，可抵消传感器检测过程中产生的侧向倾覆力矩，避免基座受外力偏移；上层为传感器安装转盘，

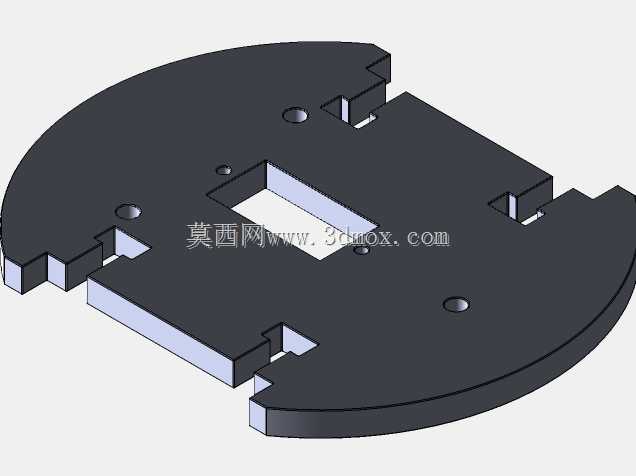

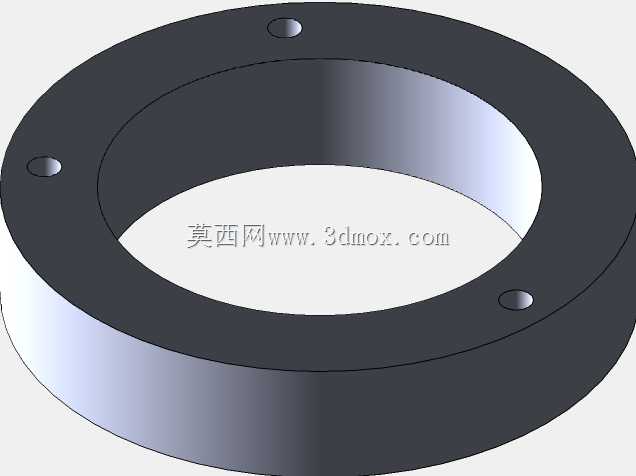

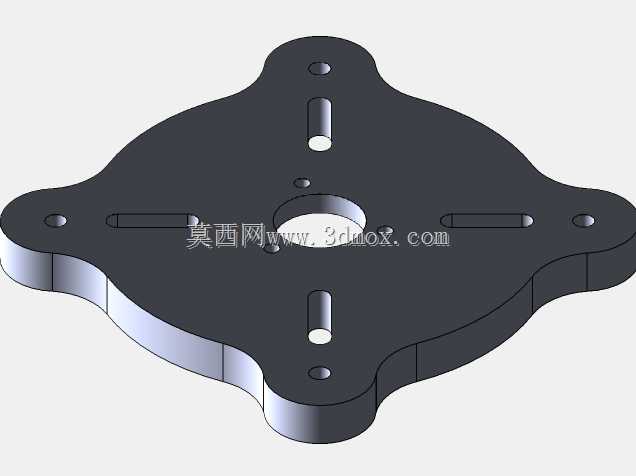

　　转盘上开设多组不同规格的卡槽与定位孔，可适配不同外形尺寸的小型光电、接近、视觉类传感器，转盘与下层承力盘之间预留旋转间隙，松开锁紧结构即可转动上层转盘，快速调整传感器的检测朝向，调整到位后通过盘体中间的锁紧件固定角度，无需重新拆装基座。设计过程中重点考量了安装边界的适配性，下层承力盘的支脚做了圆弧过渡收边，避免支脚边缘与周边设备的管线、凸台产生干涉，三个吸盘的吸附面处于同一水平基准面，保证基座安装后上层转盘的平面度偏差控制在0.1mm以内，避免传感器安装后出现检测角度倾斜。上层转盘的卡槽采用阶梯槽设计，不同宽度的槽位对应不同安装孔距的传感器，槽边预留的锁紧螺丝让位缺口，可直接从侧面拧入传感器固定螺丝，无需从盘体底部操作，

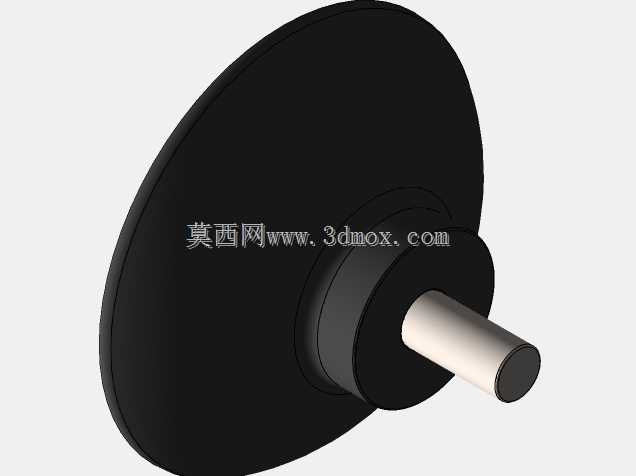

　　降低狭小空间内的安装难度。基座中间的走线槽可容纳传感器的连接线缆，避免线缆外露被运动部件剐蹭，盘体上开设的多个减重孔在保证结构刚性的前提下降低了整体重量，减少吸盘的承重负载，提升吸附稳定性。在实际使用中，该基座可搭配不同规格的吸盘胶垫，适配玻璃、磨砂金属、喷漆面等不同粗糙度的安装基面，当需要长期固定时，也可通过支脚上预留的沉头孔采用螺栓紧固的方式安装，兼顾临时快速部署与长期固定使用的需求。
