控制系统用旋钮式旋转编码器结构

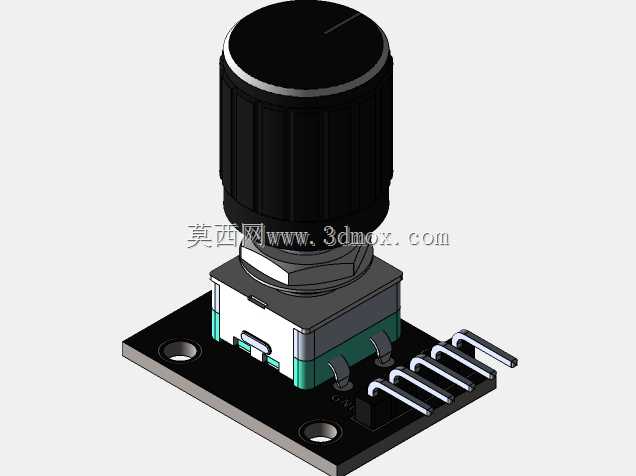

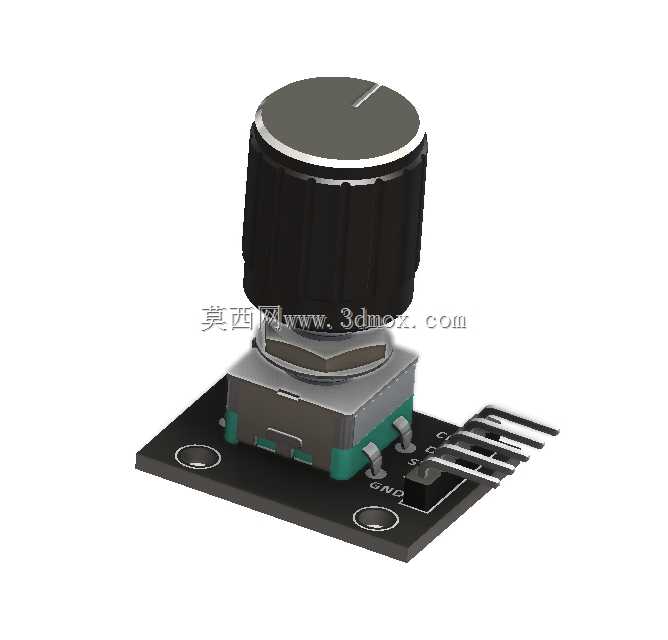

　　这类带旋钮的旋转编码器，常被用于各类工业控制设备的人机交互面板、小型测试仪器的参数调节端，以及嵌入式控制模块的信号输入单元，相比普通电位器，它不存在碳膜磨损导致的阻值漂移问题，能在长时间频繁调节的工况下保持稳定的信号输出。从结构设计来看，上部的旋钮采用滚花纹理的防滑外形，旋钮顶面预留了指示刻度线的安装位，方便操作人员直观判断当前调节的档位位置，旋钮与编码器转轴的配合采用过盈卡接结构，无需额外紧固件即可保证转动时无相对打滑。编码器本体采用卧式引脚排布，适配标准2.54mm间距的排针焊接，下部配套的安装载板预留了两个对称的M3固定孔位，孔位间距符合通用小型传感模块的安装规范，可直接通过螺丝固定在设备面板内侧的安装柱上，

　　也能配合排座实现免焊插拔，方便后期维护更换。载板上的丝印清晰标注了各引脚的定义，包含电源、地、两路脉冲输出端，能直接对接常用的单片机IO口，无需额外搭建信号调理电路，编码器转动时输出的两路正交脉冲，可通过主控程序识别转动方向与转动步数，实现参数的增减调节、菜单切换等功能，部分场景下还可通过按压旋钮实现按键确认功能，将调节与确认操作集成在同一部件上，减少面板上的元件排布空间。在设计建模过程中，需要重点关注旋钮转动时与面板开孔的间隙配合，通常预留0.3-0.5mm的径向间隙，避免旋钮转动时与面板发生剐蹭，同时要保证编码器转轴的伸出长度与面板厚度匹配，确保旋钮安装后不会出现下陷或突出过多的问题；

　　载板的外形尺寸控制在常规小型模块的规格范围内，边缘做了圆角处理，避免安装时划伤操作人员或周边线束，引脚的伸出长度兼顾焊接可靠性与插装便利性，不会因为引脚过长导致模块安装后与底部元件发生干涉。这类部件的选型过程中，除了关注脉冲精度外，还要确认旋钮的操作力矩是否符合使用场景的需求，力矩过小容易出现误触碰导致的参数偏移，力矩过大则会提升操作人员的调节力度，长期使用容易产生疲劳，建模时还原的滚花深度、旋钮直径等细节，也能帮助结构设计人员提前评估操作手感，在样机制作前就完成人机交互部分的合理性验证。
