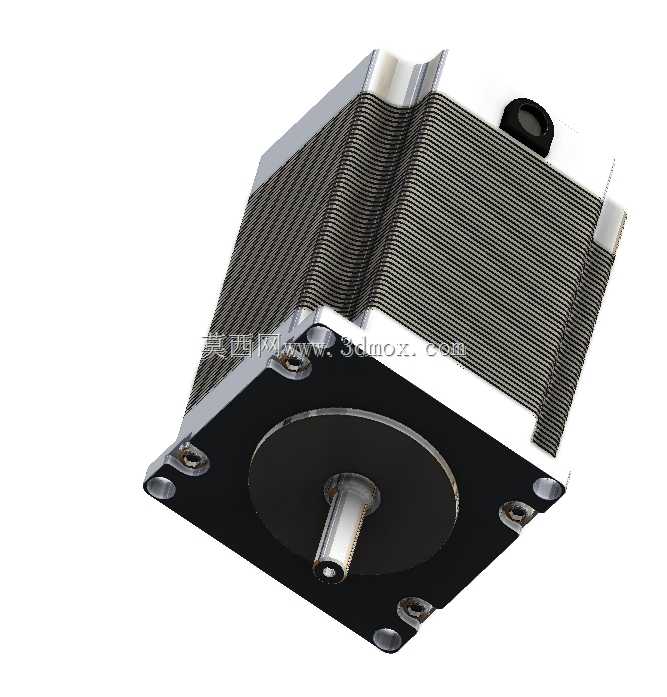

NEMA23规格10.2N.cm步进电机结构模型

　　这款NEMA23规格步进电机的三维结构，在桌面级数控设备、小型自动化模组、3D打印运动轴、桌面雕刻机进给单元这类对安装空间有严格限制的场景中适配性极强。做结构设计时，首先要明确这类法兰规格57mm见方的步进电机，安装孔位遵循NEMA标准的孔距要求，输出轴的直径、轴伸长度、键槽尺寸都严格匹配通用传动连接件的适配范围，不管是配套同步轮、联轴器还是小型丝杠螺母副，都不需要额外做转接件的二次加工，能大幅缩短设备装配的调试周期。从实际使用的角度看，10.2N.cm的保持扭矩刚好覆盖小型运动轴的负载需求，既不会因为扭矩冗余造成电机体积过大挤占设备内部走线空间，也不会因为扭矩不足出现高速丢步、定位偏移的问题。

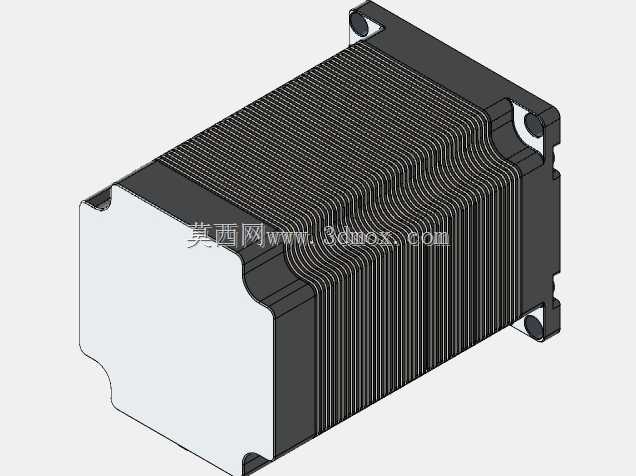

　　建模过程中还原了电机本体的叠片定子结构细节，端盖的安装沉孔深度、出线座的位置与朝向都按照实物比例还原，做设备整体布局时，可以直接把这个模型导入装配体，核对电机与周围安装板、走线槽、传动部件的干涉边界，不需要反复测量实物尺寸调整安装位。这类步进电机的机身长度与扭矩参数直接对应，建模时保留了机身散热筋的纹理结构，实际选型时可以根据设备的连续运行时长，判断是否需要在电机侧面加装辅助散热风扇，模型预留的安装间隙刚好能容纳常规尺寸的轴流风扇，不需要额外修改安装支架的结构。在做打印机挤出机构、小型传送带驱动单元这类轻载传动场景的设计时，这款电机的输出轴同轴度公差、端盖平面度都按照通用工业级标准做了建模还原，

　　装配时可以直接模拟电机与安装板的贴合状态，提前预判安装面加工时需要保证的平面度要求，避免实际装配时出现电机轴与传动部件不同心，运行过程中产生异响、磨损加快的问题。很多新手做结构设计时容易忽略电机尾部编码器或者阻尼器的安装空间，这个模型还原了电机尾部的凸起结构尺寸，在排布设备内部元件时，能提前预留出足够的接线与配件安装空间，避免后期装配时出现元件干涉，需要重新加工安装板的问题。
