方形法兰安装混合式步进电机三维结构

　　这款步进电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，建模时优先考虑了设备选型阶段的装配校核需求。从应用场景来看，这类方形法兰安装的步进电机，大量应用在3D打印设备的进给轴驱动、小型自动化流水线的工位分度、贴标设备的送标辊传动、精密检测仪器的位移平台驱动场景中，区别于伺服电机的高成本配置，步进电机在开环控制场景下能提供足够的定位精度，同时大幅降低设备整体制造成本，是中小负载精密传动场景的首选执行元件。

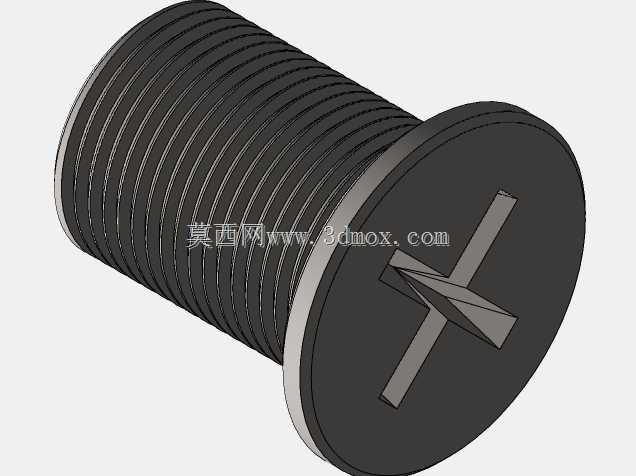

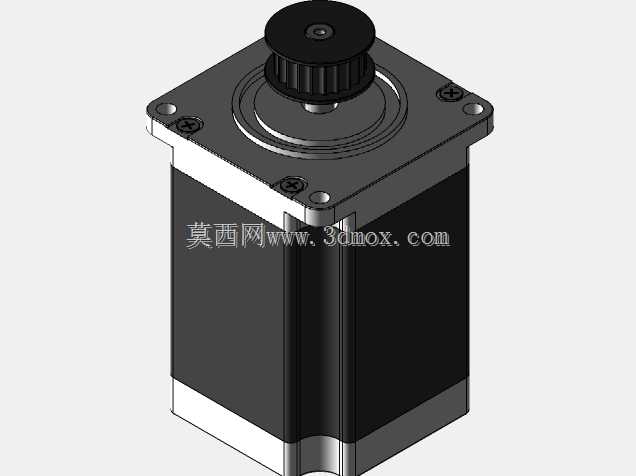

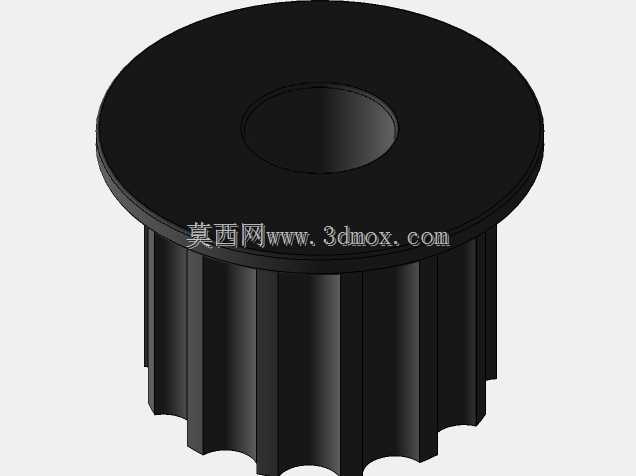

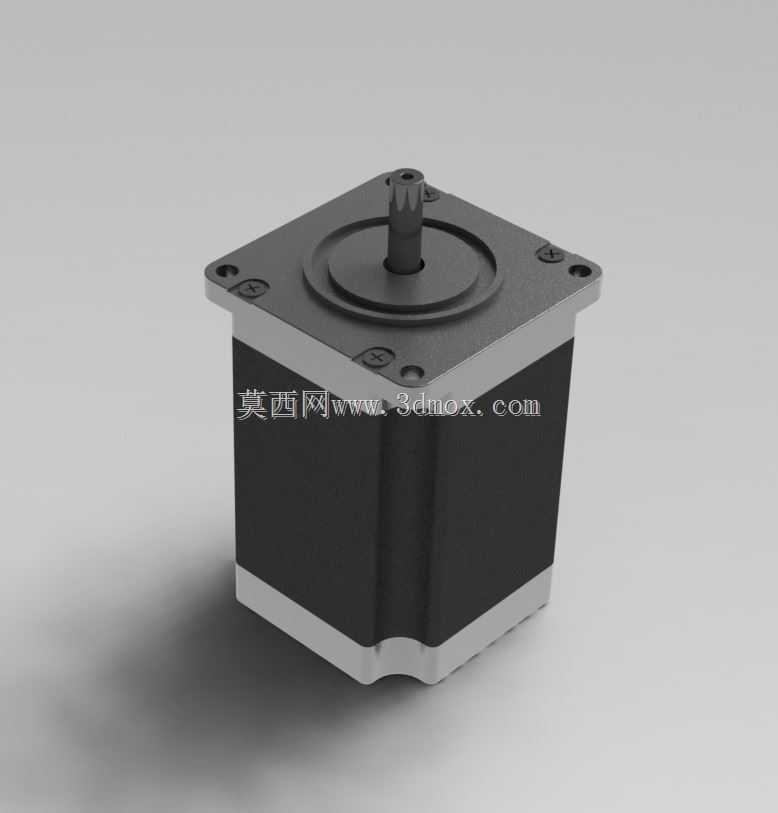

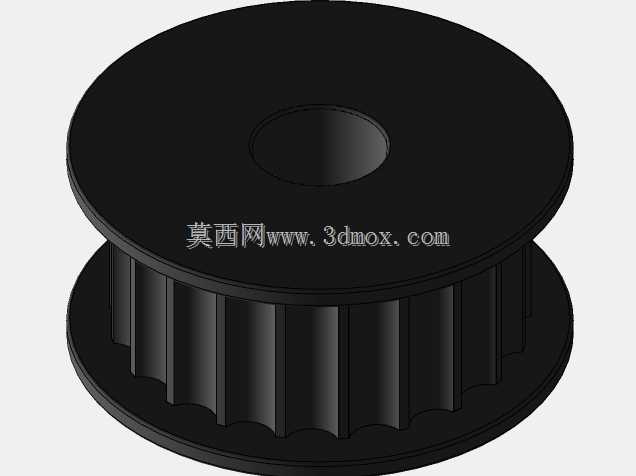

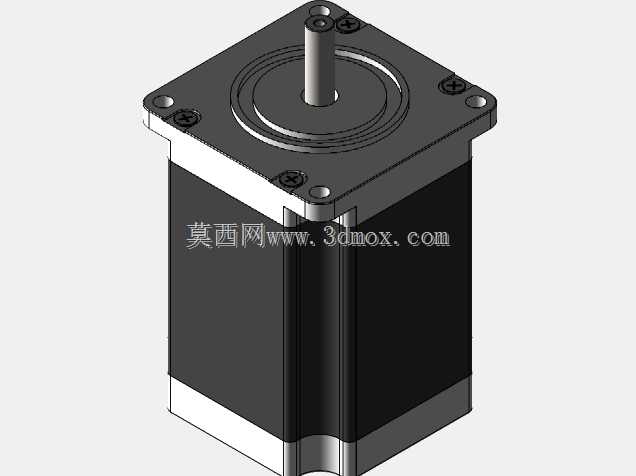

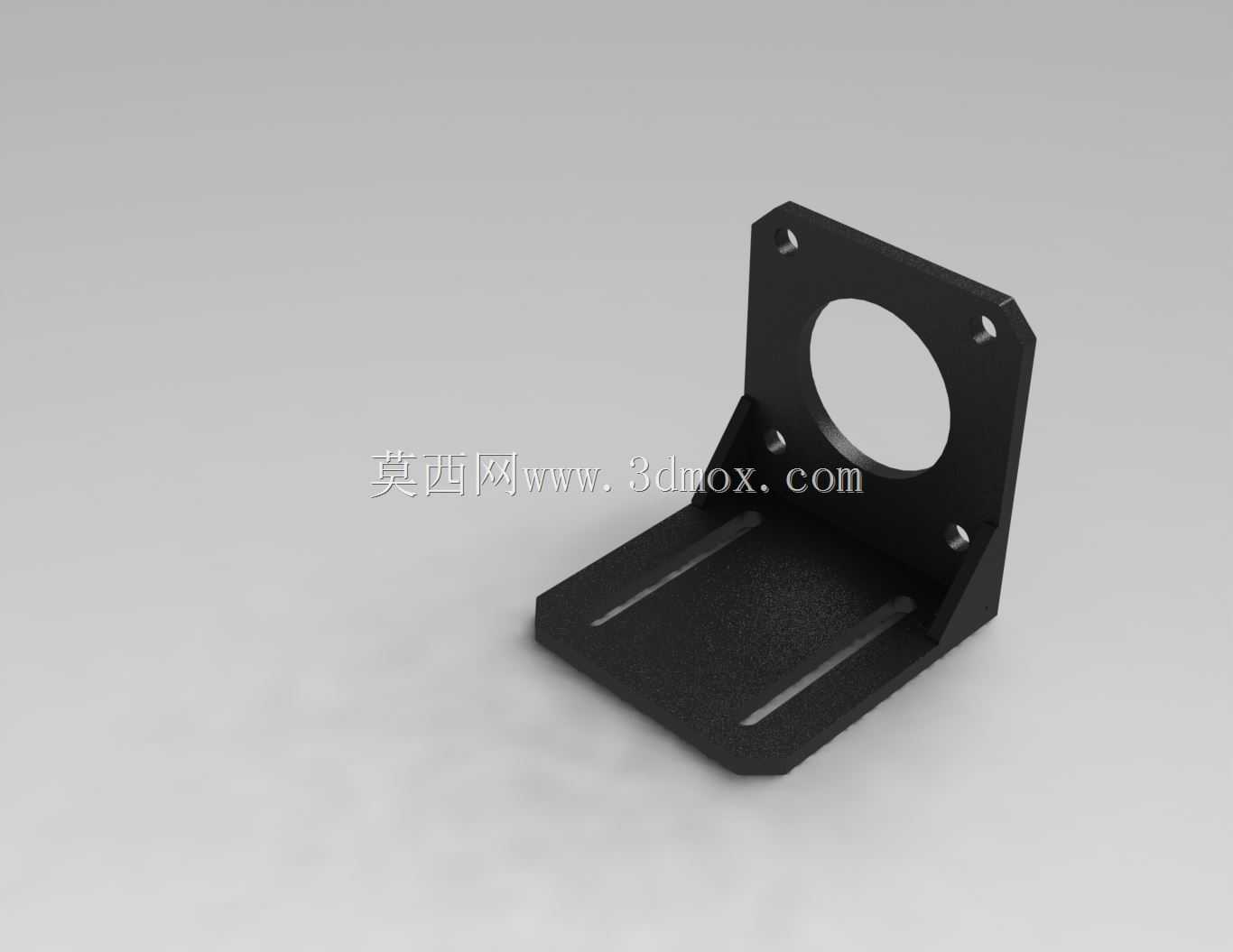

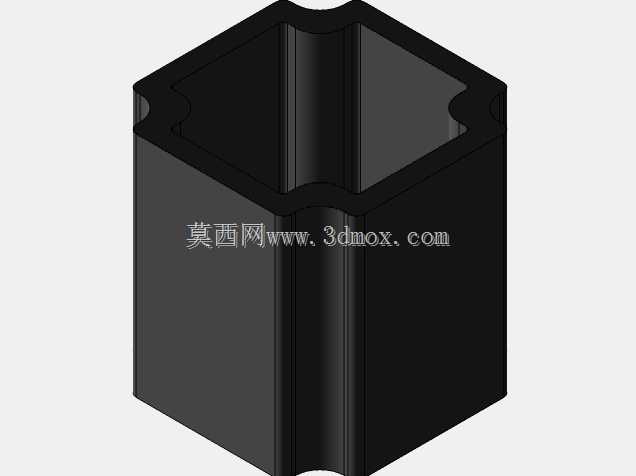

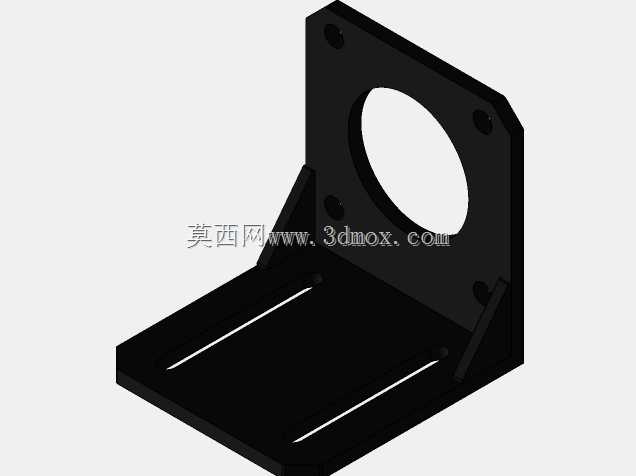

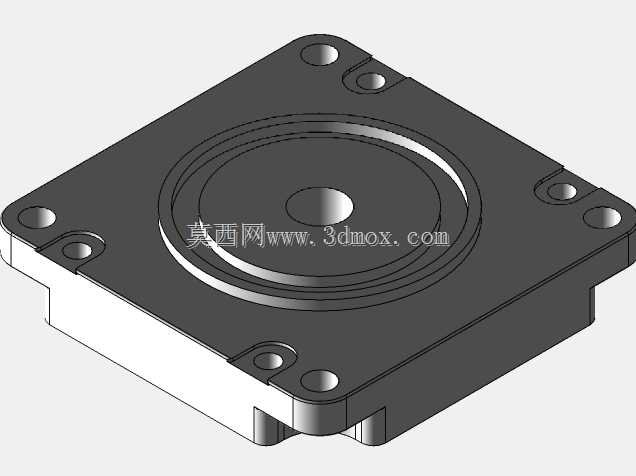

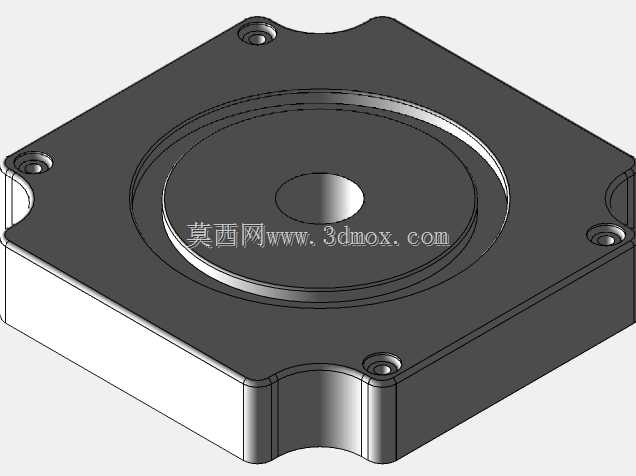

　　建模过程中，首先还原了电机本体的分层结构：前端方形法兰的四个安装沉孔位置严格遵循行业通用安装尺寸规范，法兰端面的输出轴采用滚齿加工结构，轴径与伸出长度匹配常用的联轴器、同步带轮内孔规格，设计时特意预留了轴端挡圈的安装槽位，方便传动件的轴向固定。电机本体的方形外壳做了边角圆弧过渡处理，既还原了实际冲压壳体的工艺特征，也避免了装配时锐边划伤操作人员的风险，外壳侧面的平直结构可以直接贴合设备安装板做辅助定位，不需要额外设计定位靠山结构。后端的端盖与壳体的配合止口也做了精确还原，止口深度与公差带参考实际量产电机的配合要求，能直接用于整机的干涉检查。

　　从功能特性来看，这款电机的结构设计适配开环控制下的低速大扭矩输出需求，转子与定子的间隙在建模时参考常规两相混合式步进电机的气隙参数，既保证运行时的磁路效率，也避免气隙过小导致的装配难度提升。安装边界上，法兰安装孔的中心距、电机本体的截面尺寸、整体长度都做了参数化处理，设计人员在做整机布局时，可以直接调用模型核对安装空间，不需要反复测量二维图纸的尺寸，能大幅缩短设备开发阶段的选型校核周期。输出轴的键槽、扁位结构也做了完整还原，方便设计人员匹配不同的传动连接方式，不管是用紧定螺钉固定同步轮，还是用键连接传递更大扭矩，都能在模型里直接做配合检查，避免实际装配时出现干涉、传动件滑脱等问题。

　　在细节处理上，模型还原了电机壳体表面的散热筋结构，虽然步进电机运行时的发热量低于同功率伺服电机，但长时间低速运行时的散热需求依然需要考虑，散热筋的凸起高度与间距参考量产产品的设计，既保证散热面积，也不会因为筋条过高增加整体安装尺寸。前端法兰的轴承室位置也做了结构还原，能直观看到轴承的安装位置与支撑跨距，方便设计人员评估轴系的刚性，在连接长丝杠、大直径带轮等负载时，可以提前判断是否需要增加额外的支撑结构，避免运行时出现轴端抖动、定位精度下降的问题。
