带座外球面枕式支撑轴承结构

　　这类带座外球面枕式轴承，在农业机械、轻工输送线、小型食品加工设备里的出镜率极高，很多做散件设备改造的工程师，选型时最先考虑的就是这类安装便捷的支撑件。它的核心功能是给旋转轴提供径向支撑，同时自带的铸造座体能直接通过螺栓固定在设备机架上，不需要额外加工复杂的轴承安装孔位，对现场安装的容错率很高。

　　从结构设计逻辑来看，这个轴承组件把外球面球轴承和立式铸造支座整合为一体，轴承内圈通过顶丝或者偏心套与传动轴锁紧，能补偿一定范围内的轴安装同轴度误差，这一点在现场焊接机架的非标设备里尤其实用——很多现场焊接的机架安装面很难做到完全同轴，普通深沟球轴承加刚性轴承座的组合很容易因为别劲出现早期磨损，而这类带座轴承的球面配合结构可以自适应小角度的偏斜，大幅降低安装调试的精度要求。

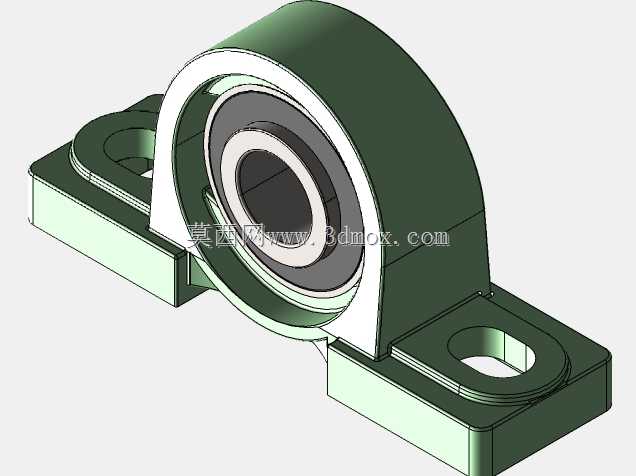

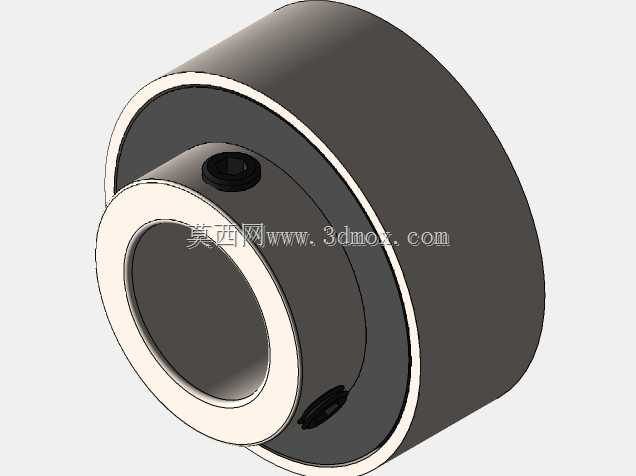

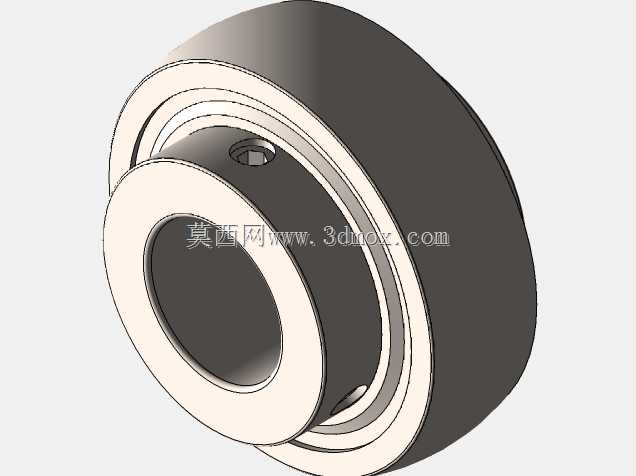

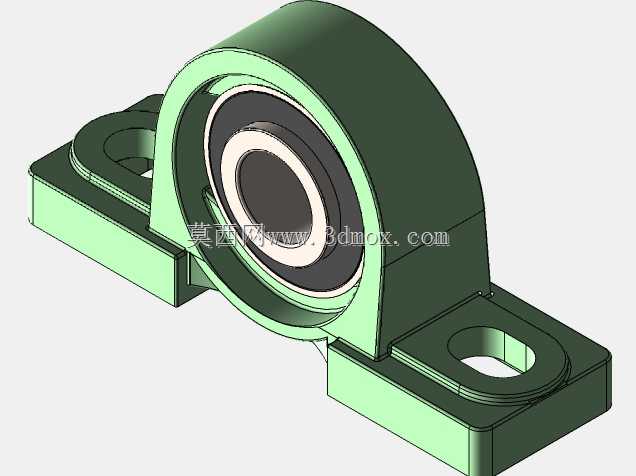

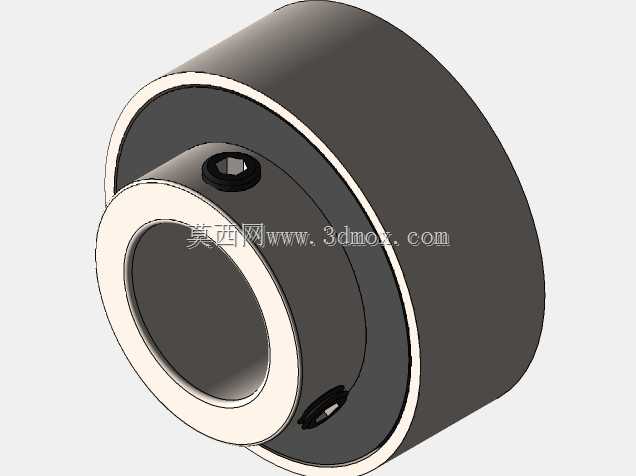

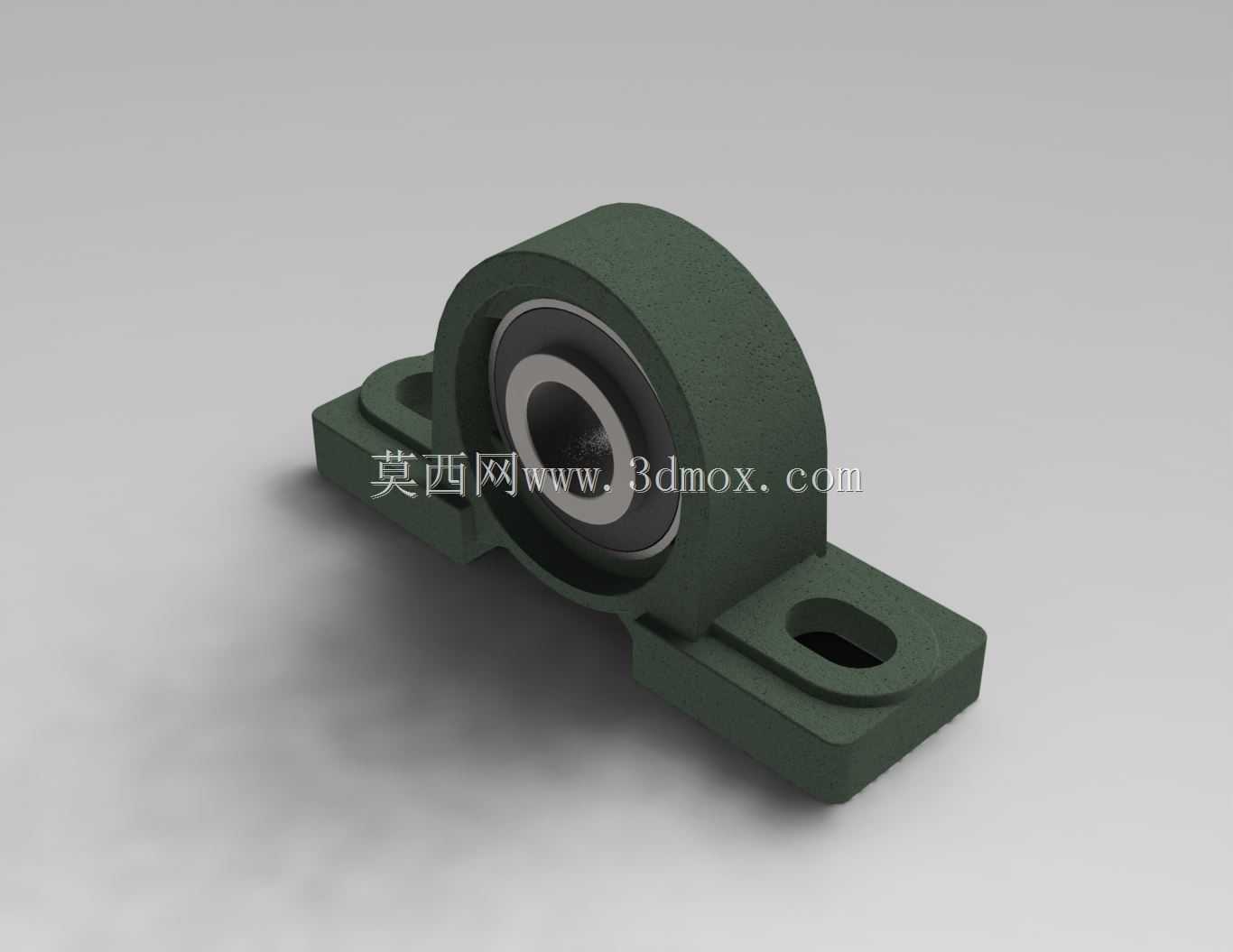

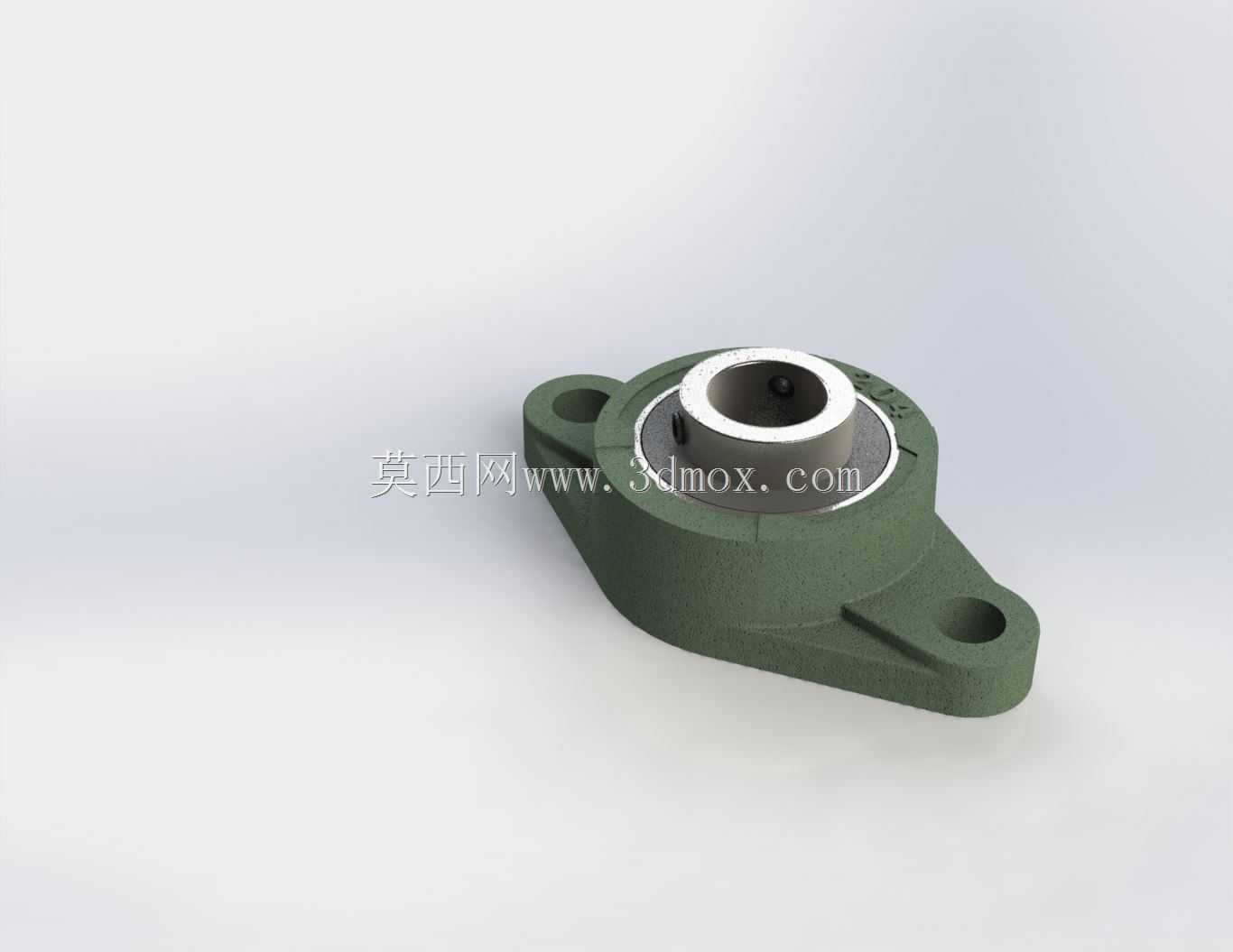

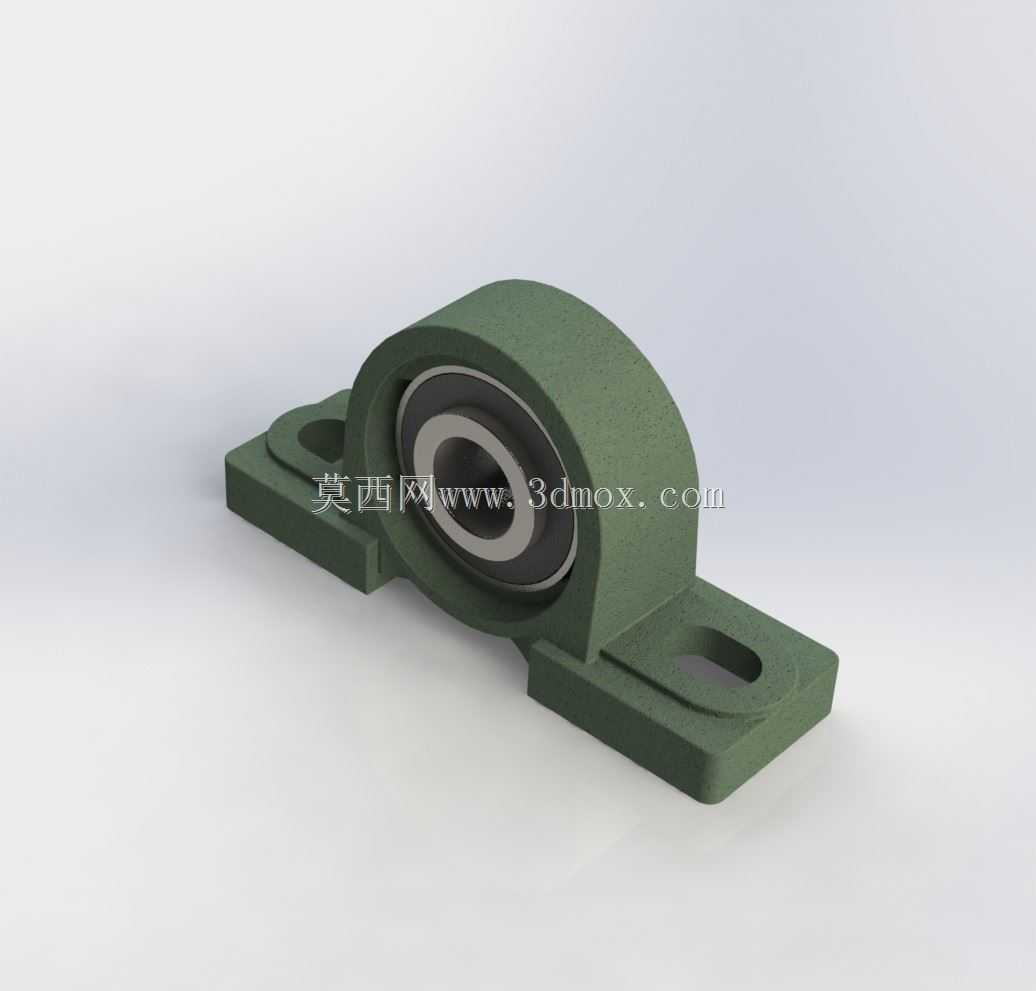

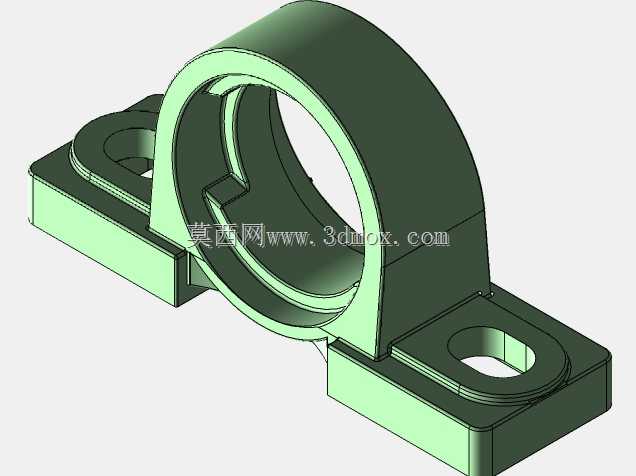

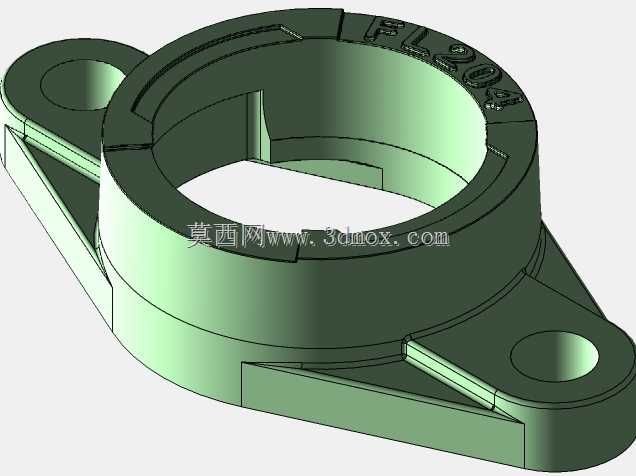

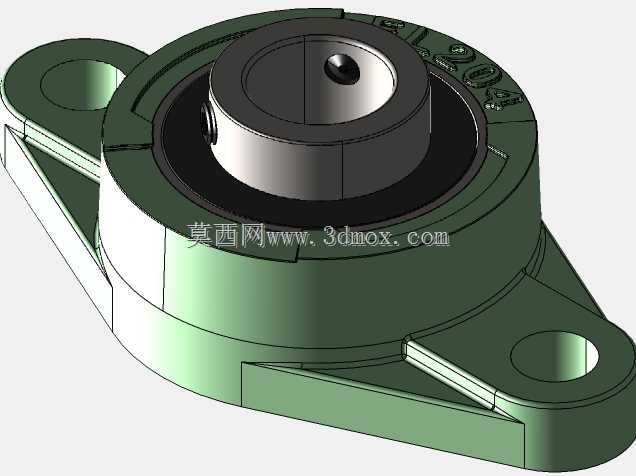

　　外形上，支座采用立式菱形带两个安装长孔的结构，两个安装孔的中心距是选型时的核心安装边界参数，长孔设计允许安装时在一定范围内调整轴的中心位置，补偿机架加工的尺寸误差。轴承座本体采用铸铁铸造，表面做喷塑或者烤漆处理，应对常规车间里的粉尘、轻度潮湿环境完全够用，部分农业机械用的型号还会在轴承两侧加装密封圈，阻挡田间的泥沙、秸秆碎屑进入轴承滚道，延长维护周期。

　　实际使用场景里，这类轴承常用来支撑输送带的托辊轴、小型农机的传动轴、风机的叶轮轴，载荷方向以垂直向下的径向载荷为主，不适合承受过大的轴向载荷。建模的时候要注意，支座底部的安装面要做平整处理的工艺特征，两个安装长孔的沉头深度要匹配常用的外六角螺栓头尺寸，轴承外圈和座体的配合要按照过渡配合的公差来做，既保证装配后不会松旷，也不会因为过盈量太大导致轴承游隙变小出现卡滞。轴承内圈的顶丝孔位置要标注清楚，方便现场安装时对准轴的锁紧位置，两侧的密封槽尺寸要和密封圈的规格匹配，避免出现密封件装不上或者密封间隙过大漏脂的问题。

　　很多新手建模时容易忽略的点是支座的加强筋结构，在轴承容纳孔和安装底板之间的过渡位置，设计了渐变的加强筋，既可以减少铸造时的壁厚差避免缩孔缺陷，也能提升支座整体的抗载荷能力，承受径向冲击时不会出现支座断裂的问题。轴承的球面配合面要标注对应的粗糙度要求，太粗糙会导致轴承调心不顺畅，太光滑则会提升加工成本，常规的铸造后精镗加工就能满足使用要求。
