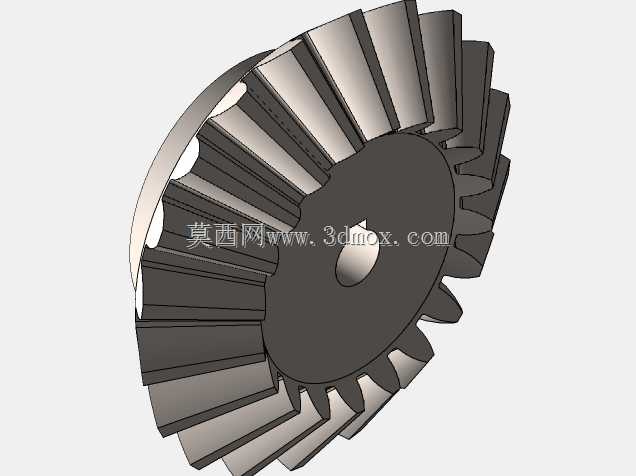

17齿直齿锥齿轮传动结构设计

　　这款17齿直齿锥齿轮主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床分度机构、小型农机传动箱、工业机械手关节传动等场景，可实现两轴呈固定夹角的动力换向，适配多数90度相交轴的传动布局需求。从结构设计来看，该齿轮采用直齿齿形设计，相比螺旋锥齿轮加工难度更低，装配时的轴向定位要求更宽松，小载荷工况下传动效率可达98%以上，适合中低速、中等冲击载荷的传动场景。齿部参数设计上，17齿的选型刚好规避了直齿锥齿轮的根切临界齿数，无需进行齿顶高修正即可保证齿根强度，齿宽沿节锥母线方向均匀分布，啮合时齿面接触区集中在齿高中部，可减少偏载导致的局部磨损。齿轮中心设置通孔安装位，可通过平键与传动轴实现周向固定，轮毂端面预留有轴向定位台阶，

　　装配时可直接抵靠轴肩完成轴向限位，无需额外设计轴套等定位零件，能简化配套传动箱的零件数量与装配工序。设计过程中优先保证了节锥角、齿顶角、齿根角的参数匹配，确保配对齿轮安装后节锥顶点完全重合，避免出现齿端接触、齿顶干涉等装配问题；齿部端面做了微小倒角处理，既可以去除加工毛刺，也能在装配啮合时起到导向作用，减少初次啮合的卡滞风险。从安装边界来看，该齿轮的背锥面为垂直于轴线的平面，可作为安装基准面与轴承端盖或箱体侧壁配合，安装时需保证两配对齿轮的轴向安装距误差控制在允许范围内，否则会导致齿侧间隙过大或过小，影响传动平稳性与齿轮使用寿命。实际应用中，这类直齿锥齿轮的传动噪音相比螺旋锥齿轮略高，但胜在加工成本低、维护更换方便，在对传动噪音要求不高的开式传动、半开式传动场景中应用广泛，设计时已充分考虑通用传动场景的载荷特性，齿根圆角做了优化处理，可降低应力集中系数，提升交变载荷下的齿根抗弯曲疲劳强度。
