传感器壳体注塑模具分层结构设计

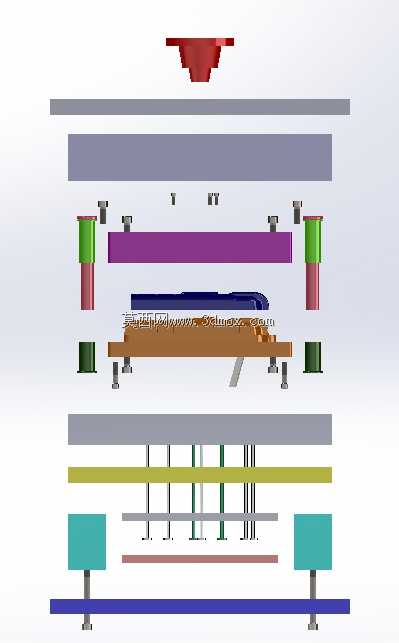

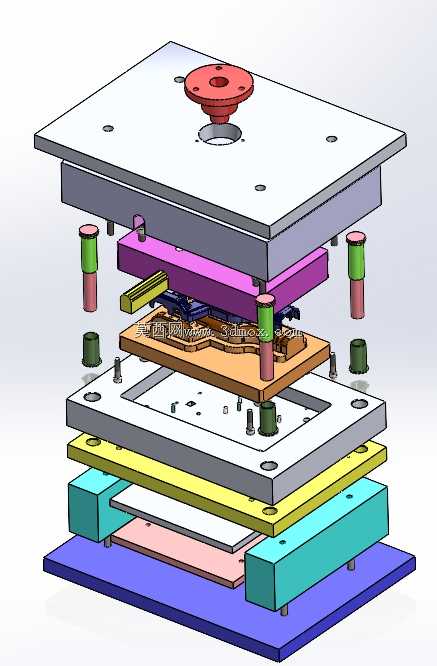

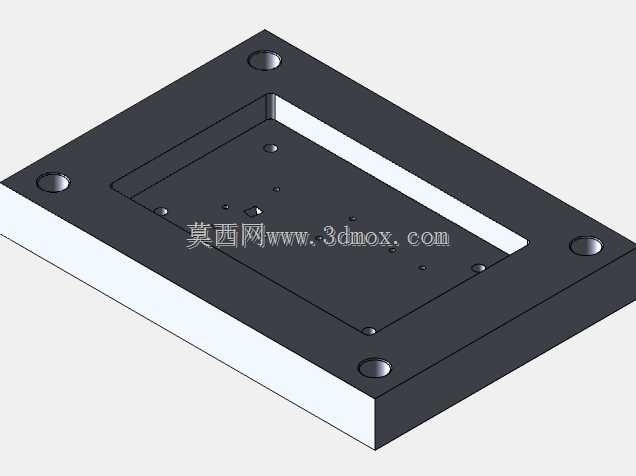

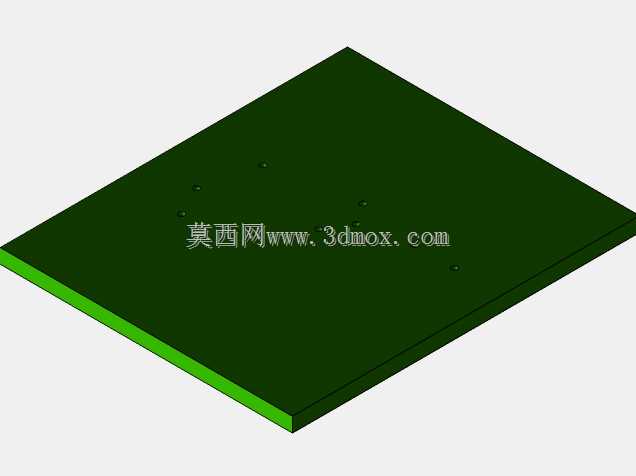

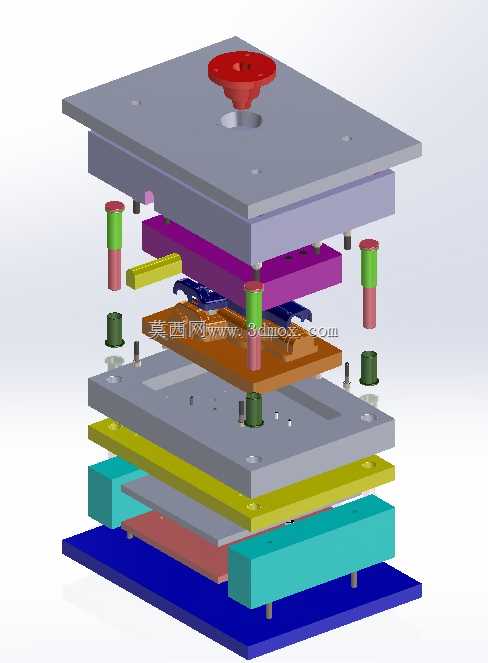

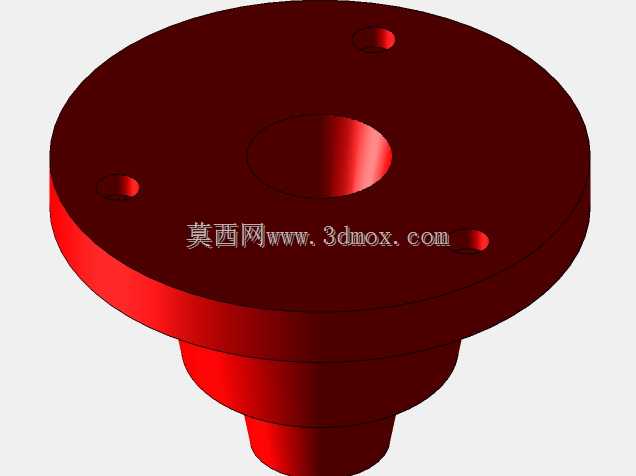

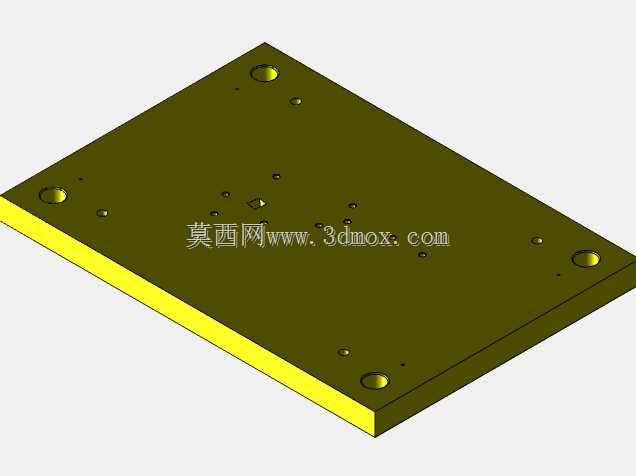

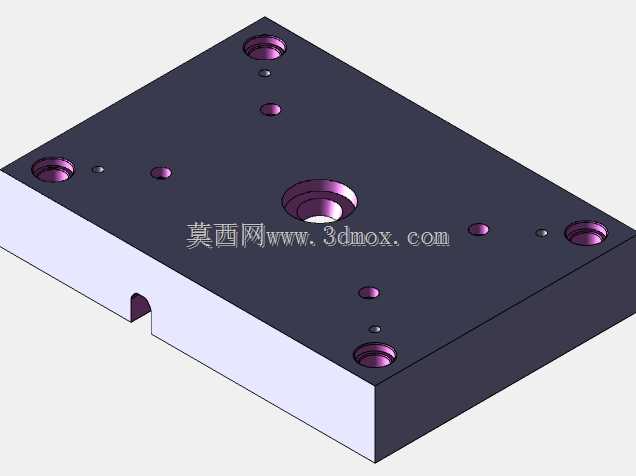

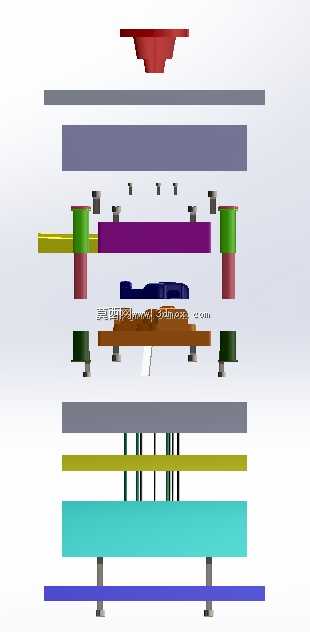

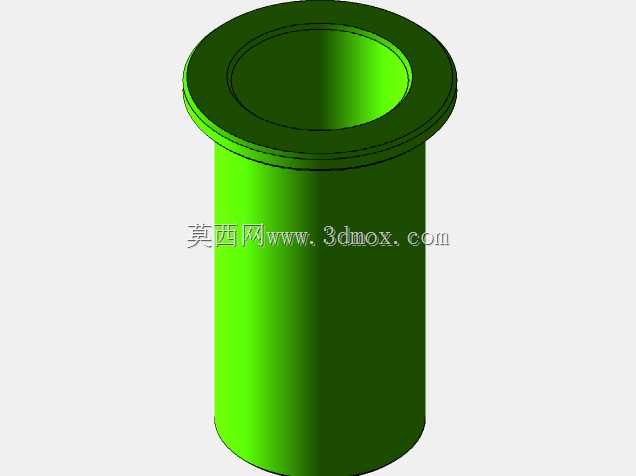

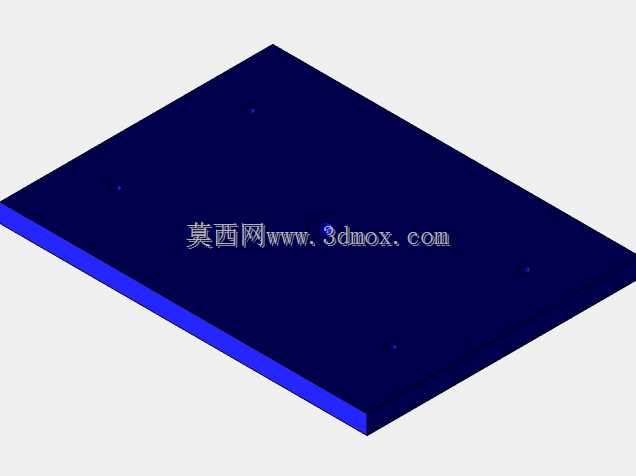

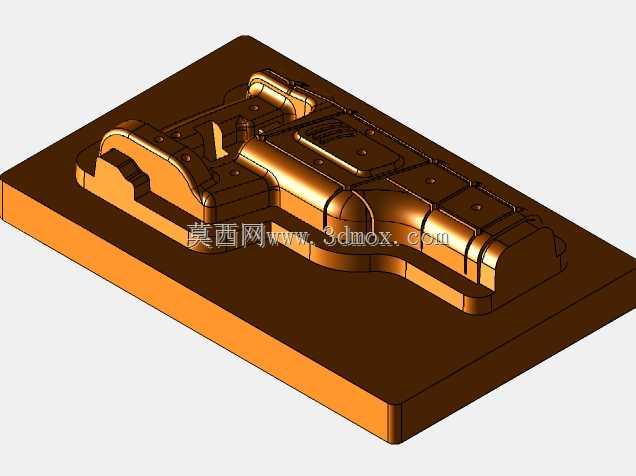

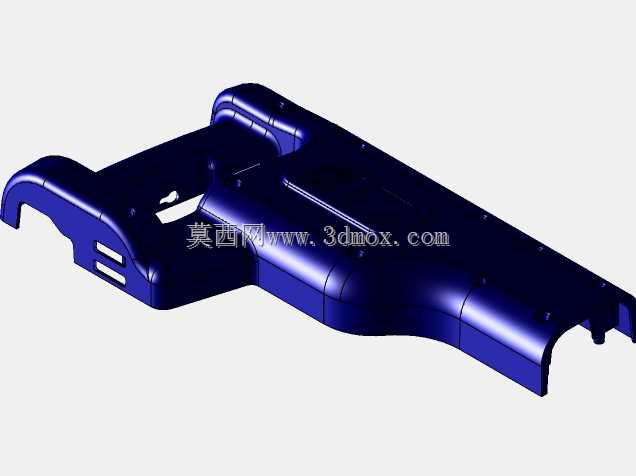

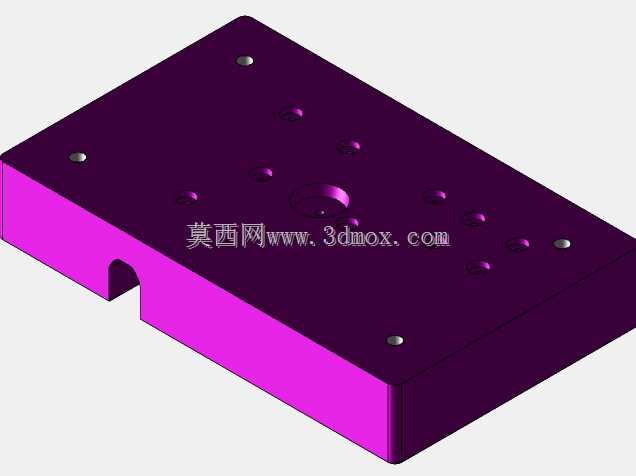

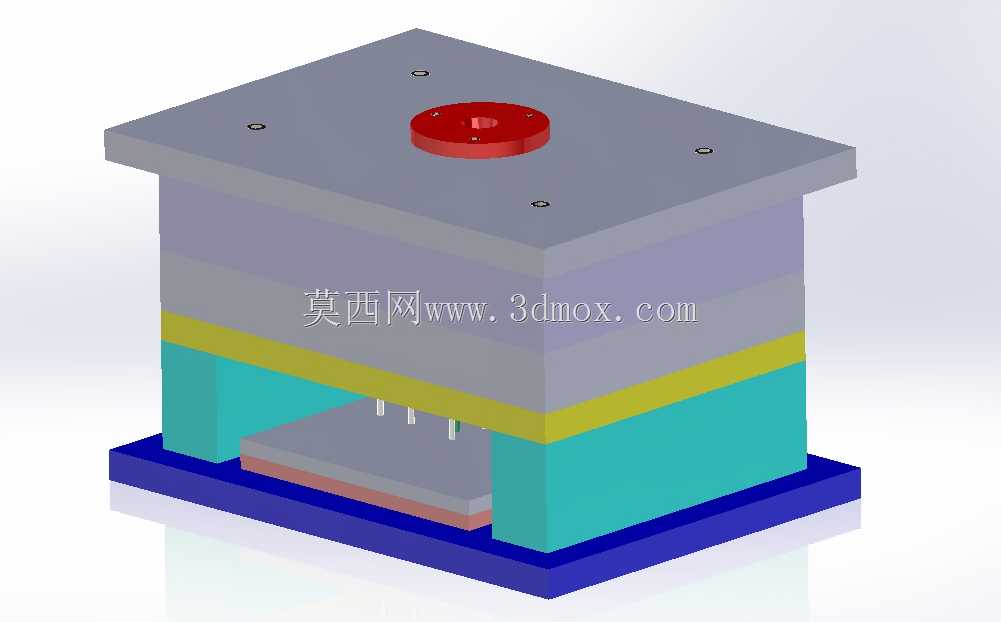

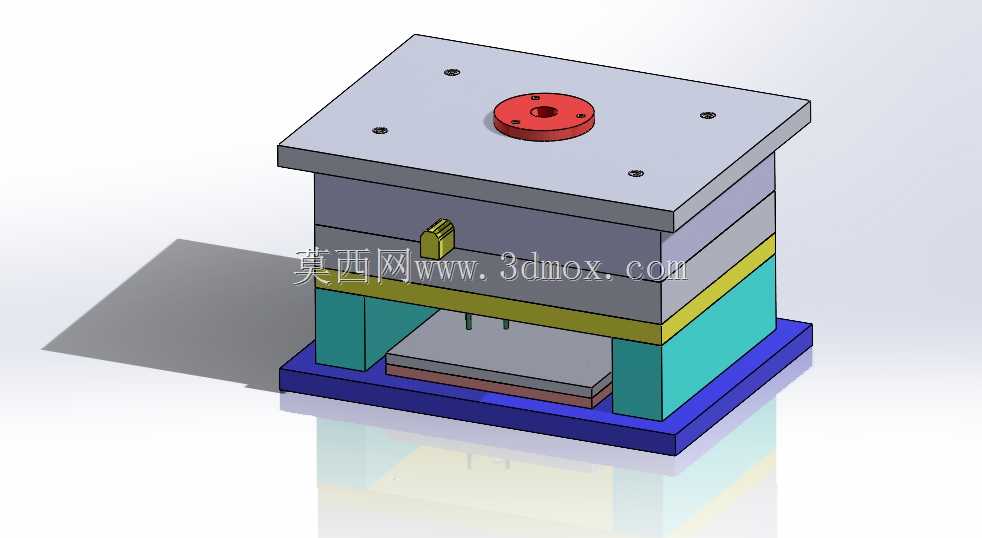

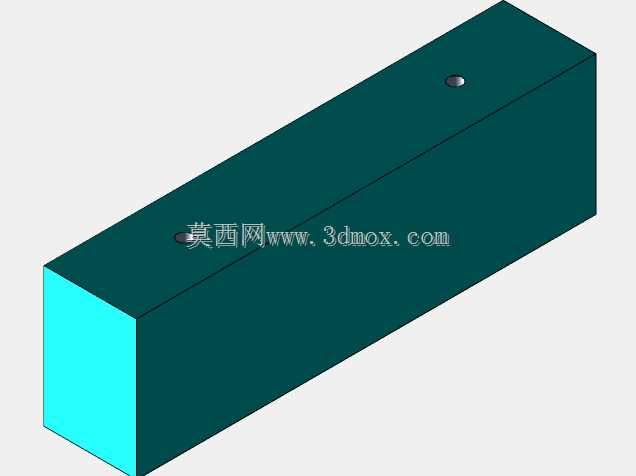

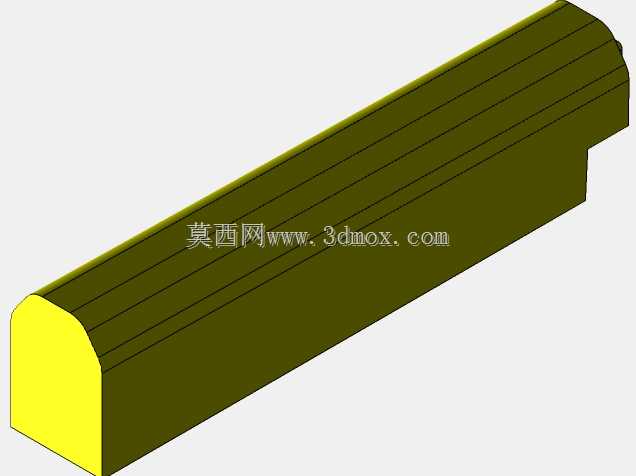

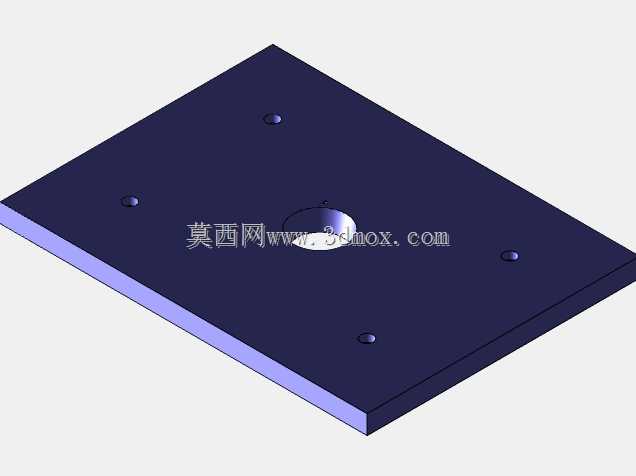

　　这套模具主要用于传感器类塑胶外壳的批量注塑成型作业，在工业传感器生产环节中，塑胶壳体承担着内部敏感元件防护、安装定位、外部接线端口预留的核心作用，壳体的成型精度直接影响传感器后续装配的同轴度、密封性能以及长期工况下的结构稳定性。从结构分层来看，整套模架采用标准三板式细水口结构布局，最上层为定模固定板，中心设置浇口套定位法兰，用于和注塑机射嘴对位配合，法兰周边的固定孔可直接适配常规卧式注塑机的定模安装螺纹孔位，安装时无需额外加工转接板，能缩短模具上机调试周期。定模板下方设置剥料板结构，开模过程中可自动切断点浇口凝料，无需人工修剪浇口残留，适配自动化连续生产需求。动模侧依次设置型腔固定板、承板、顶针面板、顶针底板、动模固定板，

　　各层板件之间通过等高套筒、复位杆实现开合模过程中的行程限位，避免顶出行程超出设计阈值损坏型腔镶件。导向系统采用四组独立导柱导套配合结构，导柱两端分别延伸入定模板与动模板的导向孔内，合模时可提前修正模板对位偏差，保证型腔与型芯的同轴度控制在0.02mm以内，满足传感器壳体的壁厚均匀性要求，避免出现局部缺胶、飞边过厚的成型缺陷。冷却回路采用分层环绕布置方式，定模型腔侧与动模型芯侧均设计独立的循环水路，水路距离型腔表面的距离保持在15-20mm区间，既保证冷却效率均匀，又避免水路距离型腔过近导致的成型表面冷斑、熔接痕缺陷。顶出系统采用顶针、推块组合顶出结构，针对传感器壳体的薄壁卡扣、安装柱位等易变形位置，单独设置扁顶针贴合筋位底部，

　　顶出过程中受力均匀，不会出现壳体顶白、变形的问题。整套模具的安装边界尺寸适配160吨级卧式注塑机的拉杆间距，模架闭合高度符合设备的最小模厚要求，开模行程预留足够的取件空间，可适配机械手自动取件作业，满足传感器零部件批量生产的节拍要求。设计过程中针对传感器壳体的内部倒扣结构，采用斜顶抽芯结构实现倒扣位的自动脱模，斜顶的倾斜角度控制在5度以内，既保证抽芯行程足够，又避免斜顶在往复运动过程中出现卡滞、磨损过快的问题，延长模具的连续生产寿命。
