以太网模盖精密注塑模具结构设计

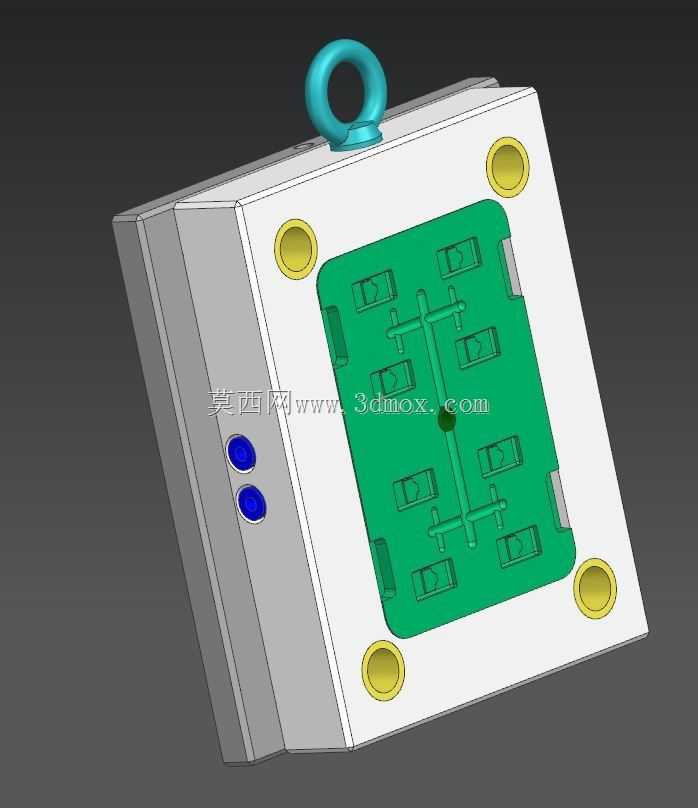

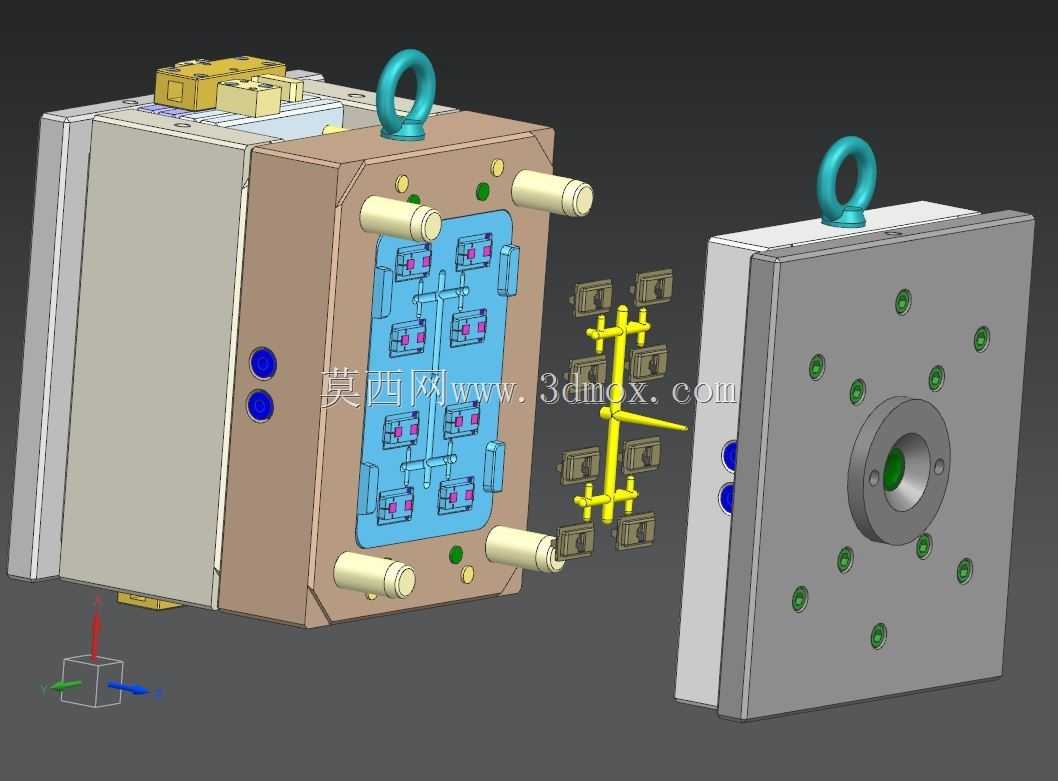

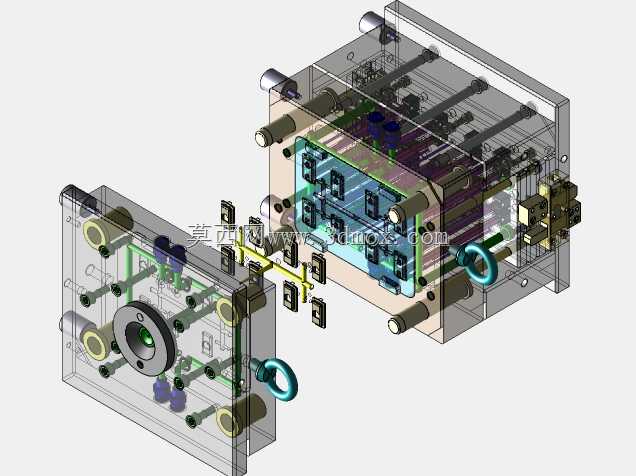

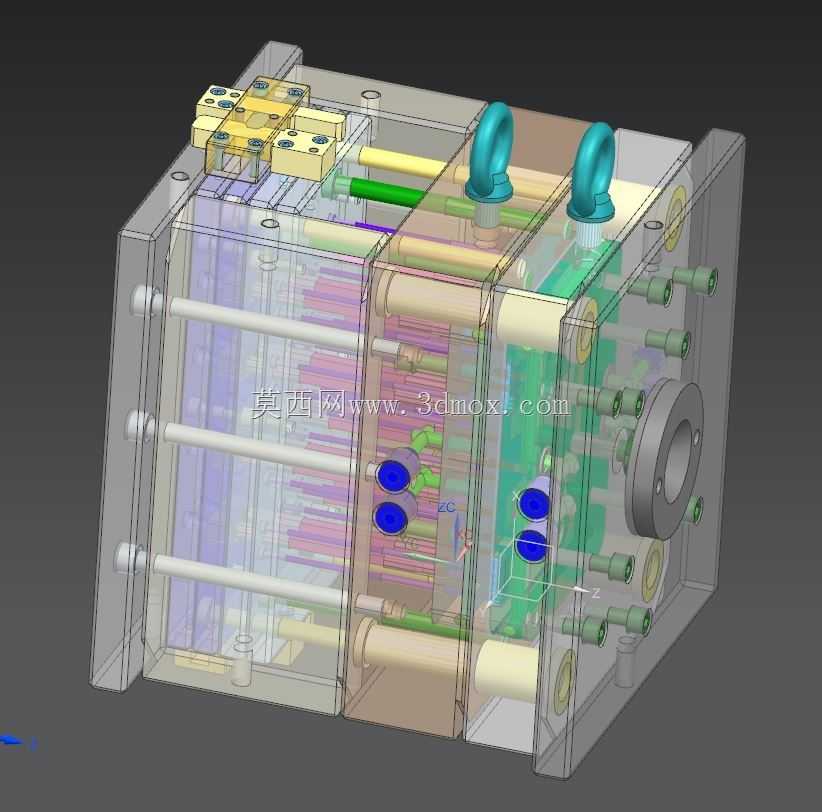

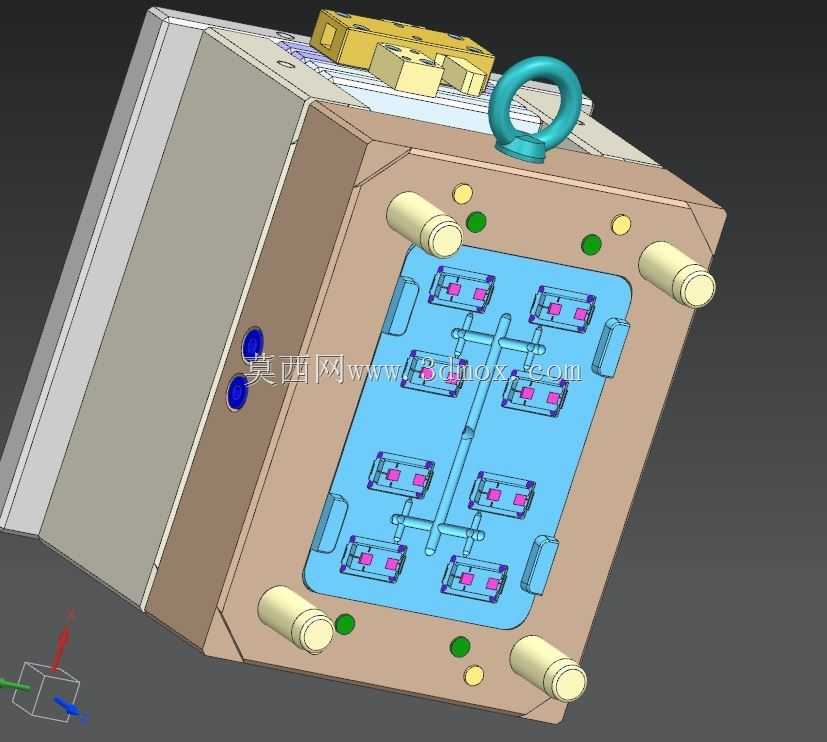

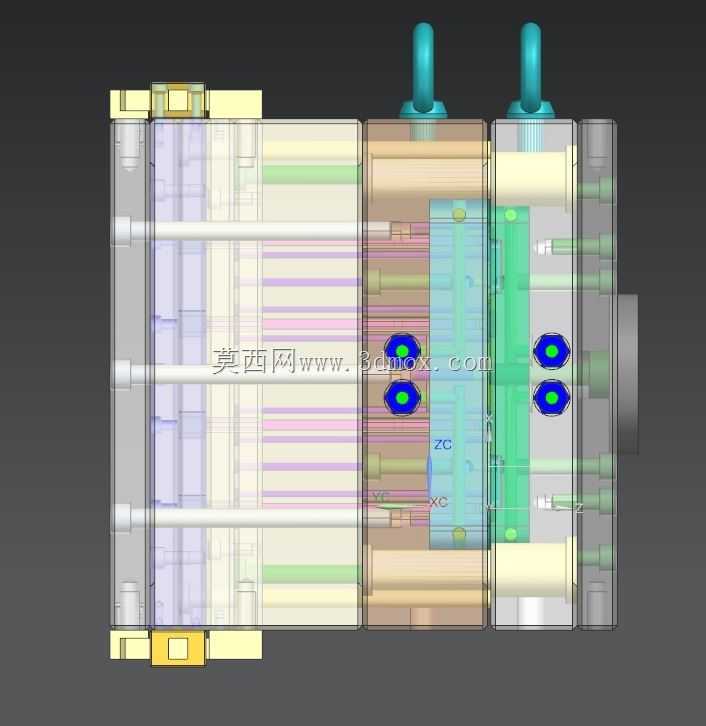

　　这套模具针对以太网模盖的注塑成型需求开发，核心服务于通讯接插件外壳的批量生产场景，这类模盖是以太网接口模块的防护结构件，需要在网络交换机、工业通讯网关、嵌入式以太网终端等设备上完成接口端的封装防护，既要满足装配后的卡扣定位精度，也要兼顾长期使用下的结构强度与绝缘防护性能。从结构设计逻辑来看，整套模具采用两板模开模布局，拆分了定模侧与动模侧的成型区域，针对以太网模盖上的卡扣位、安装柱、走线槽等精细结构，在型腔对应位置做了镶件拆分设计，避免整体型腔加工时的清角难题，也方便后续量产过程中易损部位的快速更换，减少停机维护的时间成本。冷却回路的排布沿着模盖的外形轮廓做了随形设计，在模盖的平面区域与薄壁结构位置对应设置了多组循环水孔，

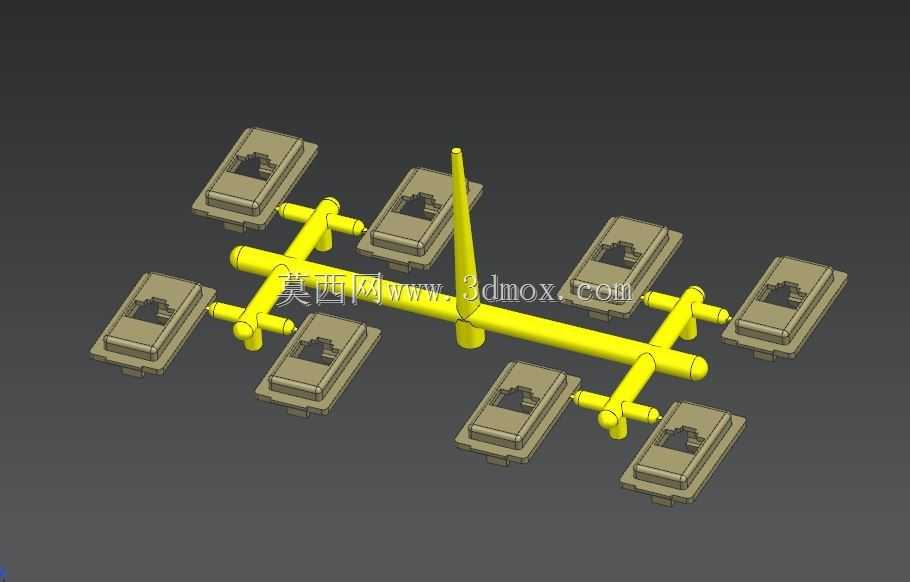

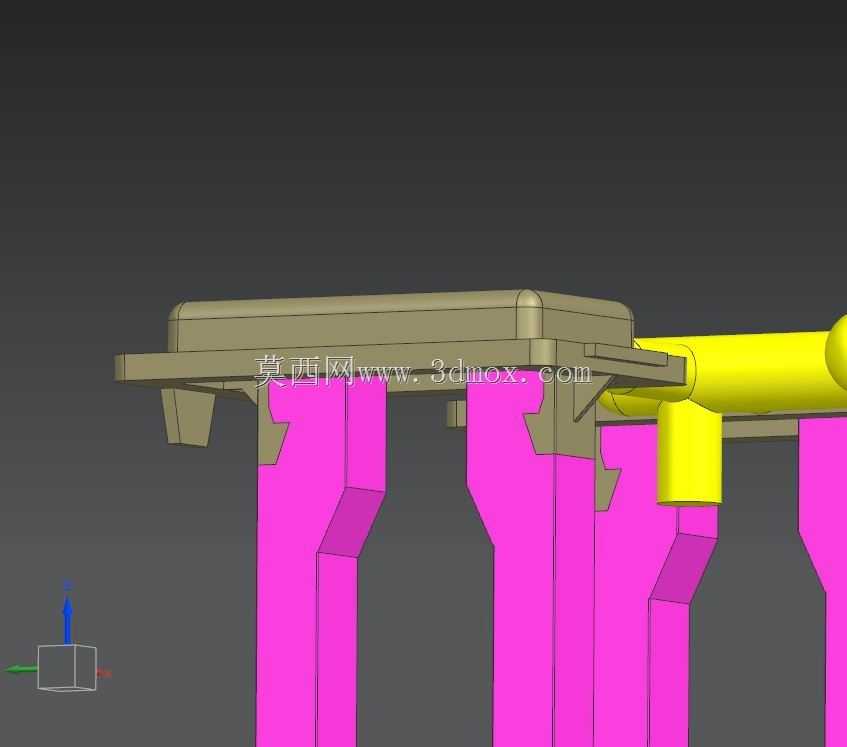

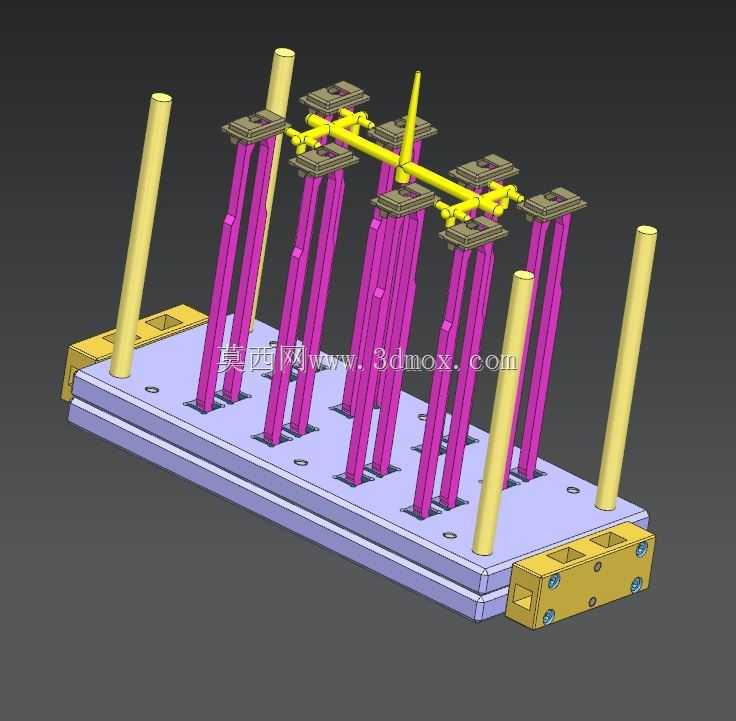

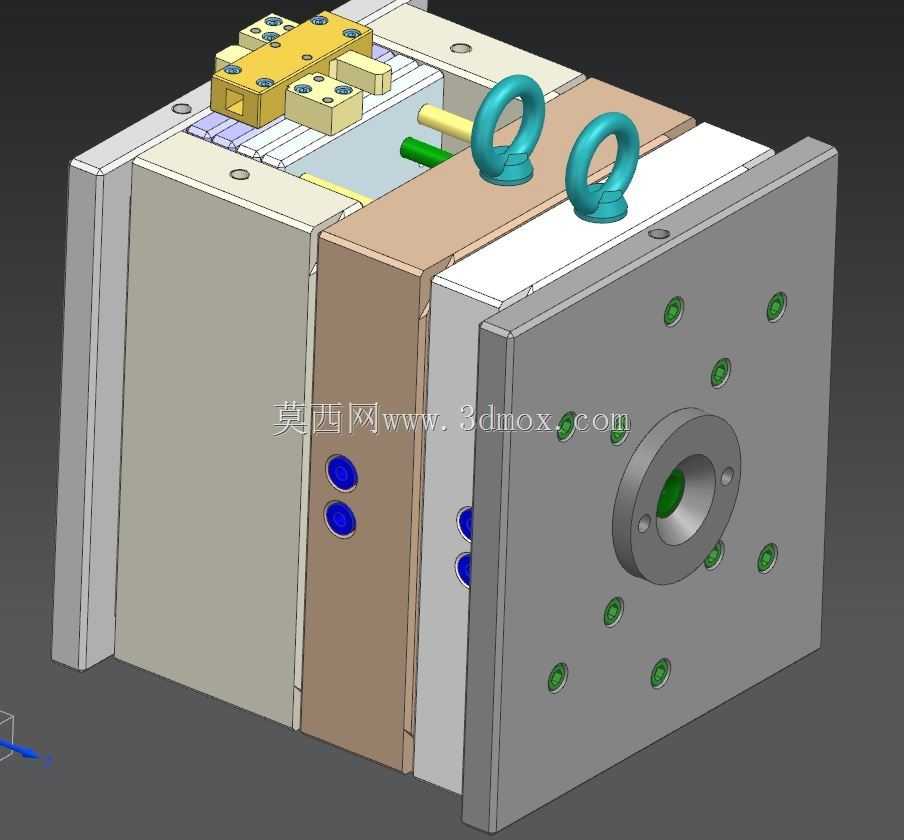

　　保证注塑过程中型腔各区域温度均匀，避免模盖成型后出现翘曲、缩痕等缺陷，尤其是模盖上用于装配的卡扣位置，冷却速率的一致性直接决定了卡扣的成型尺寸精度，能有效降低后续装配时的卡扣断裂或配合间隙过大问题。脱模机构采用顶针与推块结合的方式，针对模盖上的薄壁边缘区域设置推块，避免顶针直接顶在薄壁位置造成顶白、顶穿缺陷，在内部安装柱的位置对应设置圆顶针，保证开模后塑件能平稳脱离动模型芯，不会出现脱模变形。整套模具的安装边界适配常规卧式注塑机的装模尺寸，模架四周设置了吊环孔方便吊装转运，导柱导套的排布做了偏位设计，避免合模时出现定动模装反的问题，合模定位的精度能控制在0.02mm以内，满足以太网模盖这类小型精密塑件的尺寸公差要求。在进胶方式上选择了侧浇口进胶，浇口位置设置在模盖的非外观面边缘，成型后浇口残留易于处理，不会影响模盖装配后的外观面质量，同时侧浇口的进胶速率平稳，能避免小型腔填充时出现的喷射、缺胶问题，保证模盖的薄壁区域填充完整。
