外啮合式高压液压齿轮泵结构设计

　　在液压系统的动力源选型中，外啮合齿轮泵凭借结构简单、抗污染能力强、转速适配范围宽的特点，长期占据中低压液压回路的核心动力位，这套三维结构完整还原了量产型高压齿轮泵的全部装配细节，可直接用于液压站集成、工程机械液压回路改造的选型校核与装配干涉验证。从实际应用场景看，这类齿轮泵广泛适配小型工程机械的辅助动作回路、化工流体输送的高粘度介质泵送工位、机床液压夹紧系统的动力供给，相比叶片泵，它对介质清洁度的容忍度更高，在含微小杂质的液压油环境中也能保持稳定容积效率，不会出现叶片卡滞导致的压力骤降问题。

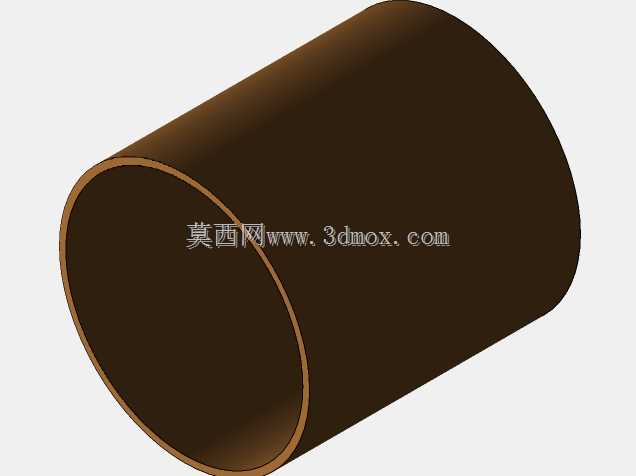

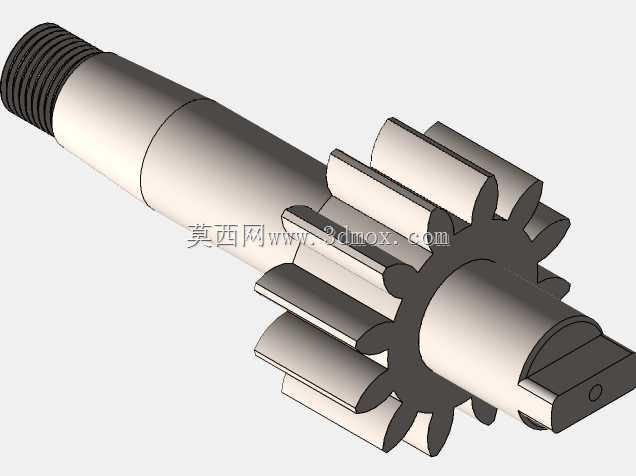

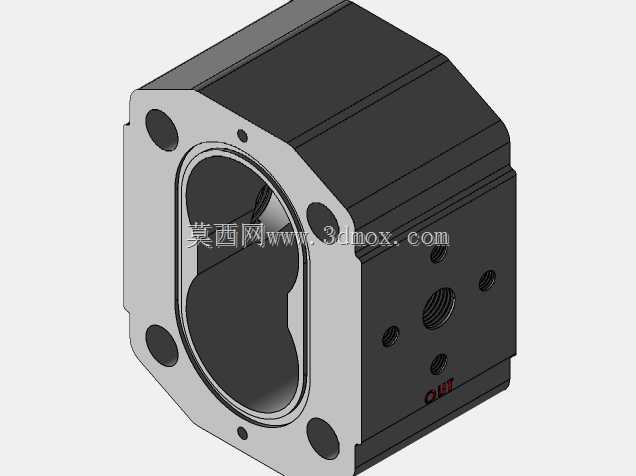

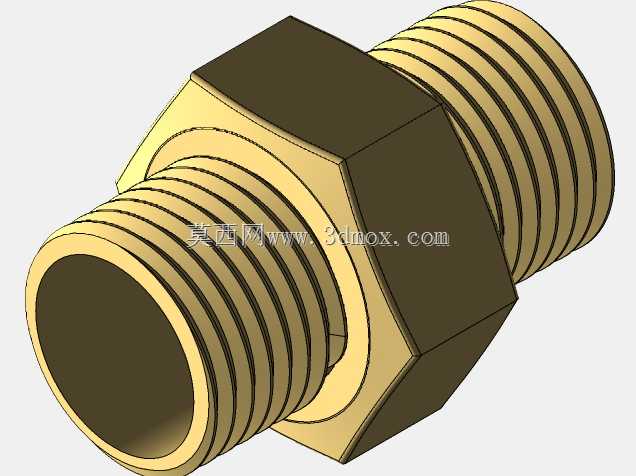

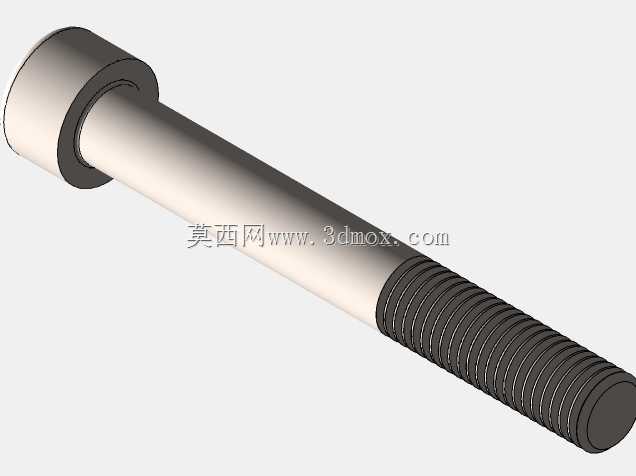

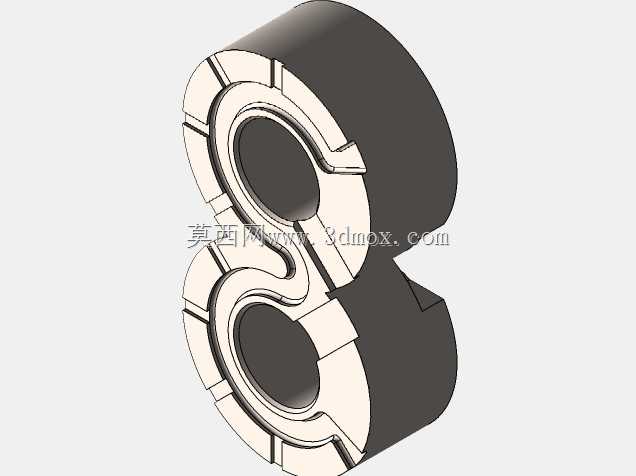

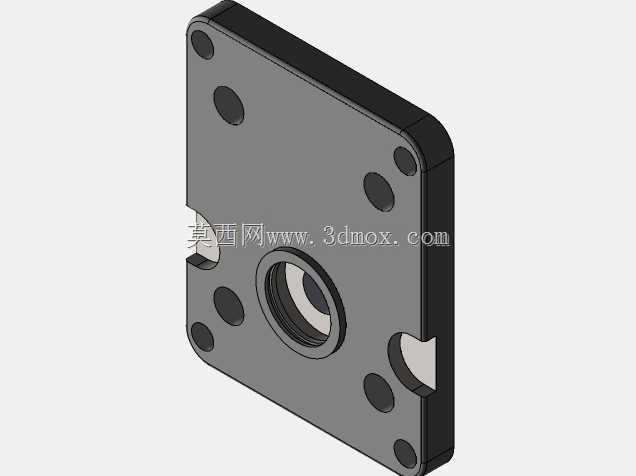

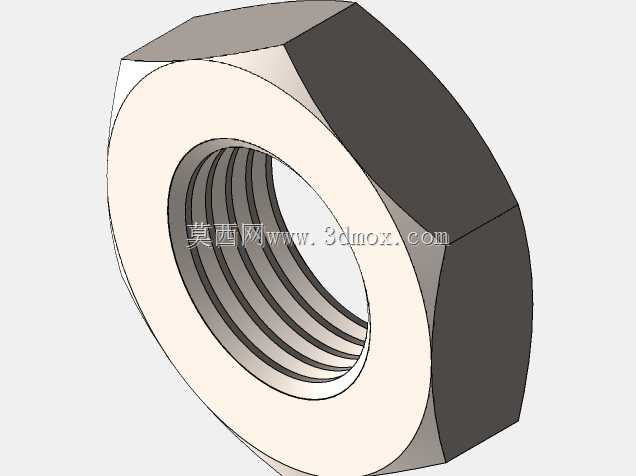

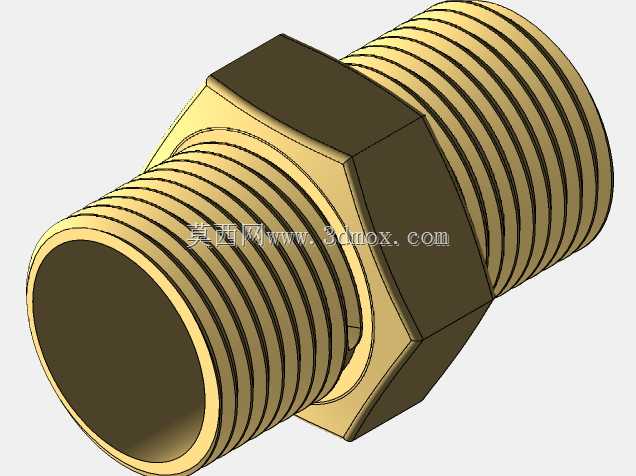

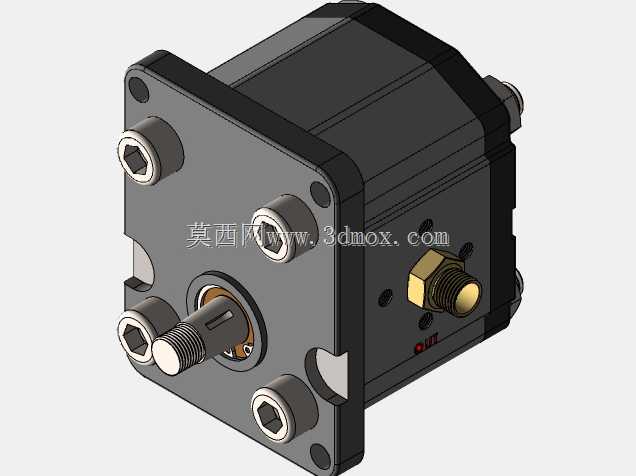

　　设计层面，这套模型还原了浮动轴套的间隙补偿结构，泵体前端的安装法兰采用标准菱形安装止口，四个内六角安装螺栓的孔位完全匹配行业通用安装尺寸，输入轴采用带外螺纹的渐开线花键轴伸，可直接配套标准联轴器或皮带轮连接动力端，无需额外加工转接结构。泵体侧面的进出油口采用英制管螺纹接口，带六角锁紧螺母的接头结构可直接对接标准液压油管，侧置的油口布局能有效缩小安装时的轴向占用空间，适配安装空间局促的紧凑型液压站布局。

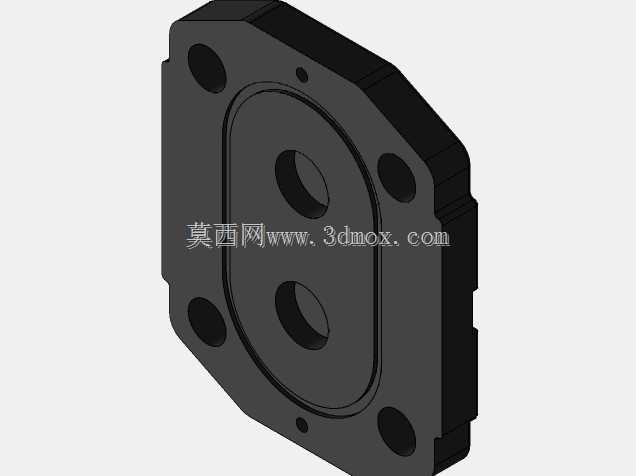

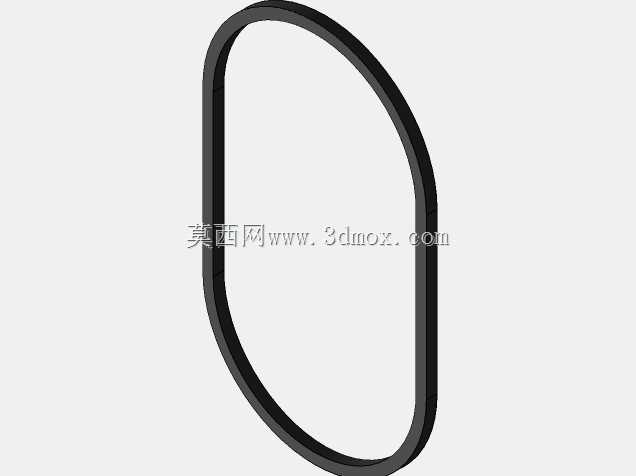

　　从功能特性看，模型还原的齿轮副采用斜齿修形设计，相比直齿齿轮能大幅降低啮合时的流量脉动，减少系统运行的液压冲击与噪音，泵体内部的泄油通道直接连通低压腔，无需单独外接泄油管，简化了现场布管流程。安装边界上，泵体的方形主体轮廓无突出的冗余结构，轴向总长度控制在适配1.5-6ml/r排量的常规尺寸区间，安装法兰的止口直径、轴伸长度、油口中心高均符合行业通用安装规范，选型替换时无需改动原有安装基座。建模过程中完整还原了所有密封槽、定位销孔、螺栓过孔的细节，包括前端盖与泵体之间的O型圈密封槽、轴伸处的骨架油封安装位，可直接用于生成工程图指导加工，也可导入液压系统仿真软件中做装配干涉检查、管路布局校核，避免现场安装时出现接口错位、安装空间不足的问题。对于做液压站集成的工程师来说，这套模型可直接调入装配体，匹配电机、联轴器、阀块的安装位置，快速完成整套液压动力单元的布局设计，省去从零建模的重复工作量，结构细节的还原度足够支撑虚拟装配的全流程验证，不会出现建模缺件导致的装配误差。
