可转位错齿三面刃铣削刀具结构设计

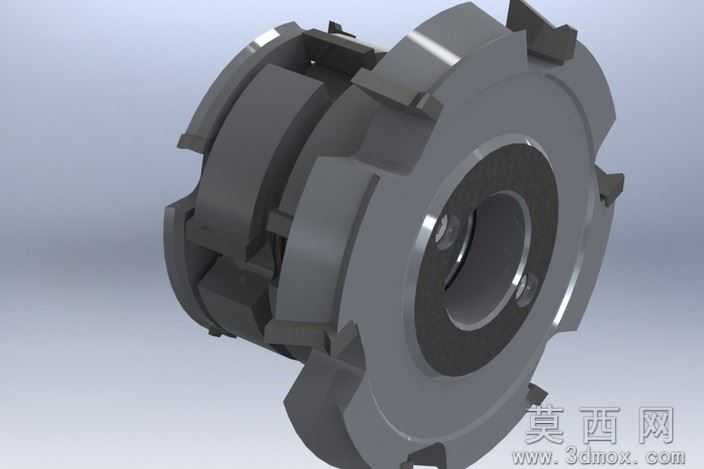

本作品为机加工用可转位错齿三面刃铣削刀具，采用三维参数化建模方式完成全结构设计，建模过程严格遵循金属切削刀具设计规范，所有尺寸均按照实际工业加工标准设定，保证模型可直接对接生产加工环节。建模阶段首先完成刀体基体的回转体结构搭建，精准定位中心安装孔的孔径、键槽位置与配合公差，确保刀具可适配标准铣刀杆的装夹要求；随后对周向分布的刀齿座进行阵列排布，采用错齿分布结构，相邻刀齿的切削刃轴向位置相互错开，有效降低切削过程中的切削阻力，避免连续切削带来的振动问题。刀齿部分采用可转位刀片结构设计，单独完成刀片的定位槽、压紧结构建模，保证刀片更换时的定位精度，切削刃部分做了锐化处理，完全还原实际刀具的锋利切削角度，前角、后角、刃倾角参数均匹配塑胶类、有色金属类工件的铣削加工需求。材质渲染阶段，刀体基体采用调质合金钢材质表现，还原金属表面的哑光磨砂质感与加工纹理，刀片部分采用硬质合金材质，呈现高硬度金属的冷亮光泽，压紧螺钉等标准件做了发黑处理的材质区分，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中重点考量了刀具的修剪类加工场景适配性，针对塑胶件窗口、型腔的侧边修剪、槽口加工需求优化了刀齿的排布密度与切削角度，既保证切削过程的排屑顺畅，又能获得较好的加工表面质量；同时对刀体的减重槽、动平衡结构做了细节设计，降低刀具高速旋转时的不平衡量，适配高速铣削的加工工况。整体模型装配关系完整，无干涉错漏，各部件可单独拆分用于工程图导出、加工工艺编制，也可直接用于虚拟加工仿真、刀具选型展示等场景。
