立式包装机间歇式槽轮分度送料机构

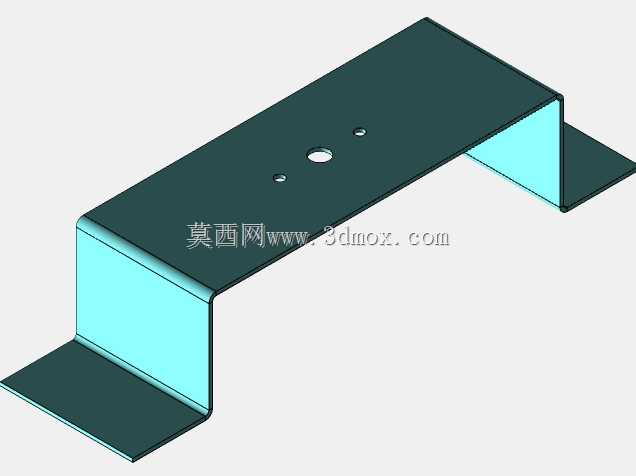

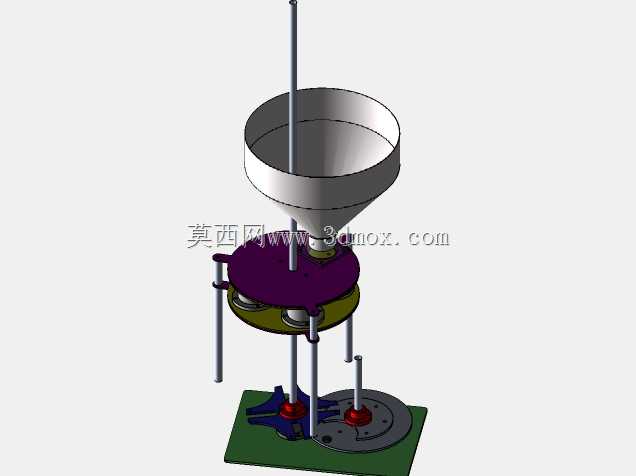

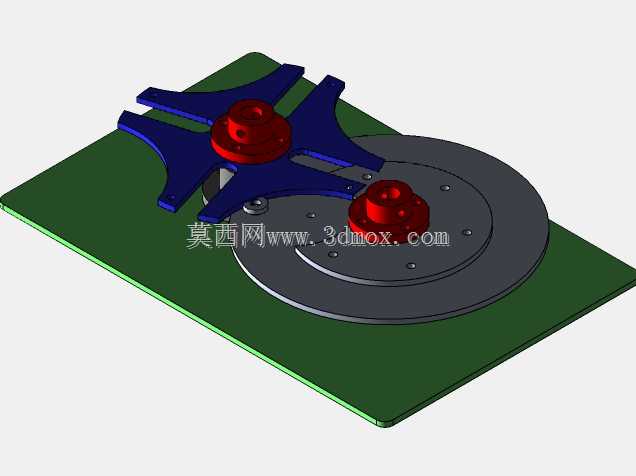

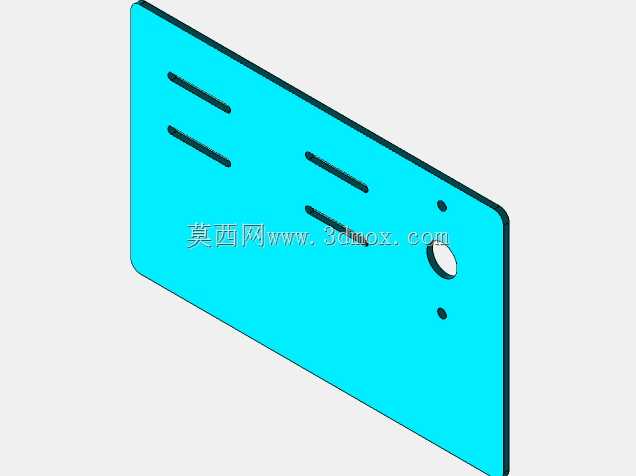

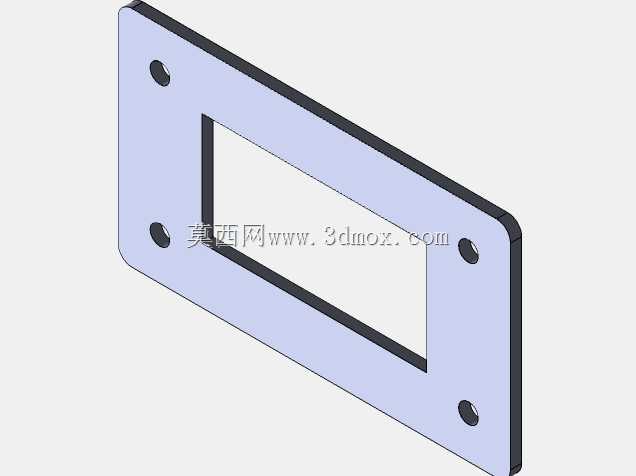

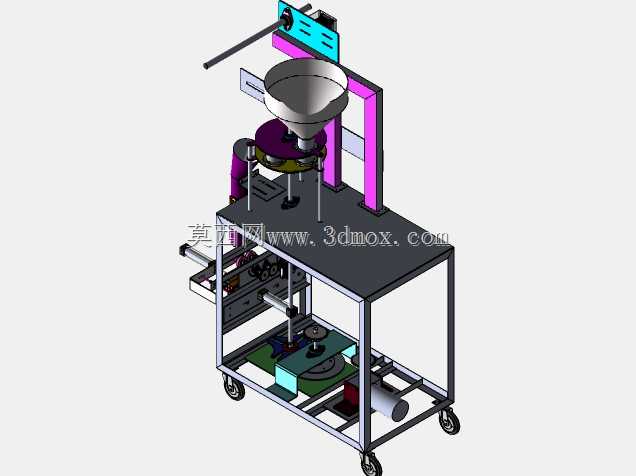

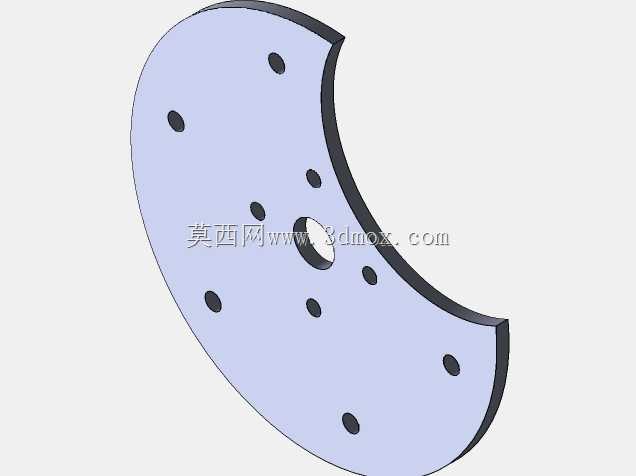

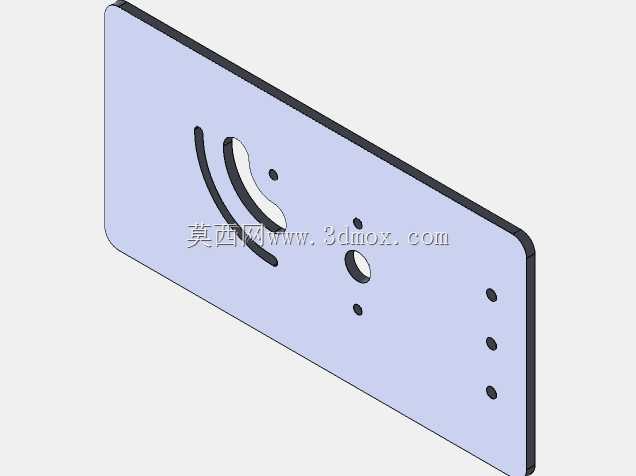

　　这套槽轮分度机构是立式制袋充填封口包装机的核心间歇送料执行部件，主要应用于小袋颗粒、粉剂类物料的自动化包装产线，负责在包装膜拉送、料袋成型、物料充填、热封裁切几个工位间做精准的定角度间歇转位，保障每个工位动作执行时输送段完全静止，避免拉膜偏移、充填撒料、封合错位这类常见包装故障。从结构设计来看，主动侧的拨盘带圆柱锁止弧和驱动拨销，从动侧是四槽的外槽轮，两者配合能实现单次90度的定角度转位，转位过程的角加速度曲线经过槽型轮廓优化，启动和停止阶段的冲击被控制在合理范围，不会因为高速运转产生过大的振动传递到机架上。槽轮和拨盘的中心距按照工位排布的空间要求做了匹配，安装基板采用平板式结构，两个回转组件的安装孔位同轴度公差控制在0.

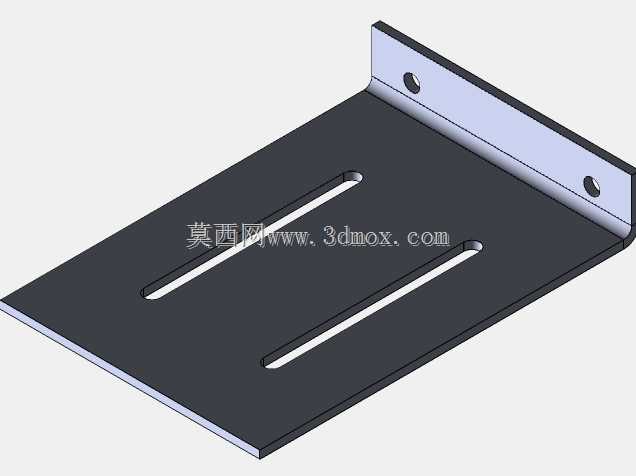

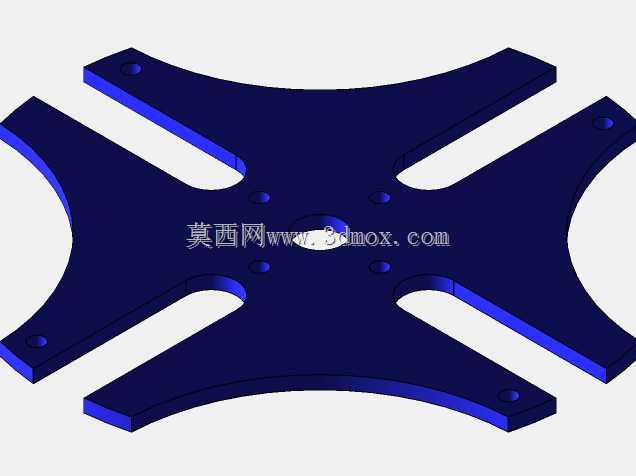

　　02mm以内，避免槽轮运转时出现卡滞、拨销磨损过快的问题。槽轮上方的星形拨叉和槽轮同轴固定，转位时会带动配套的膜料牵引辊或者物料输送转盘同步转动，静止段靠拨盘的锁止弧完全卡紧槽轮的凹弧面，不需要额外加装制动组件就能实现位置锁定，能减少额外的零件数量，降低装配调试的难度。安装边界上，整套机构的基板厚度适配常规包装机的中封架安装尺寸，两个转轴的伸出端预留了同步带轮或者联轴器的安装位，不需要额外做转接件就能和设备的主传动输出端连接，输入轴的转速适配常规包装机30-80包/分钟的产能区间，转位时间和静止时间的比例刚好匹配充填、热封工序的动作时长，不会出现工位等待或者动作赶工的情况。设计时特意将槽轮的槽口做了圆角修形，

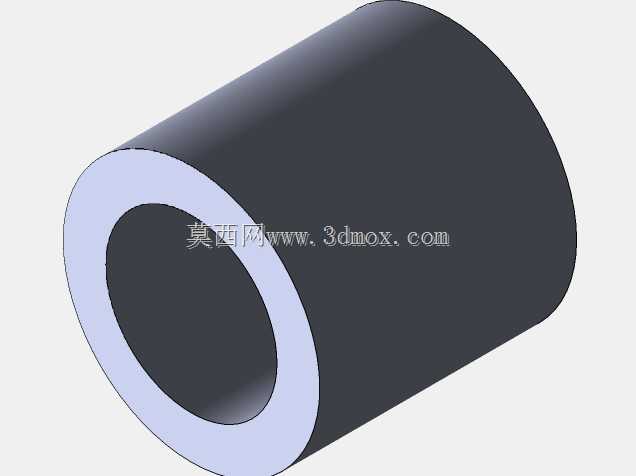

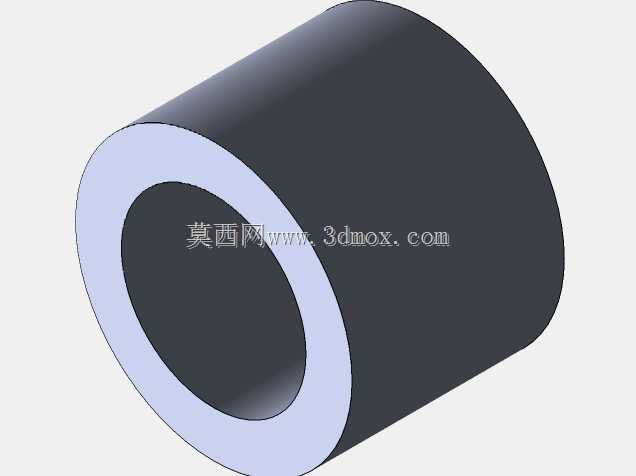

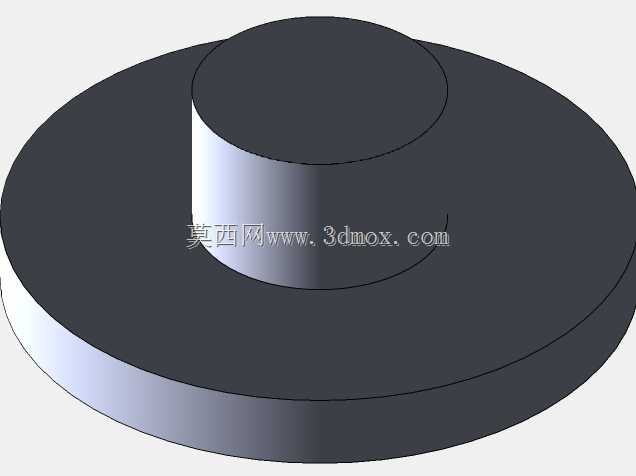

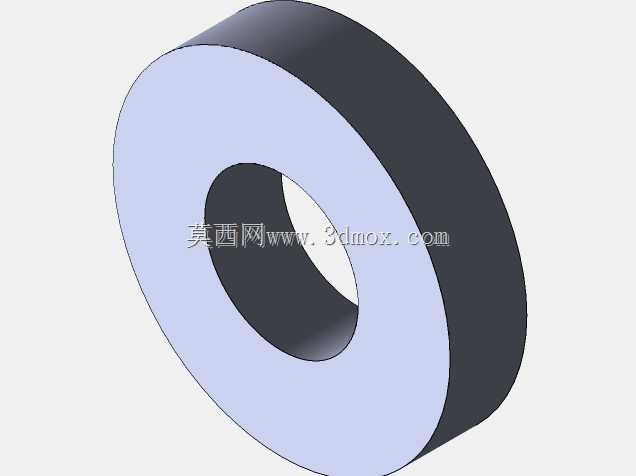

　　拨销采用可拆卸的耐磨套结构，长期运转磨损后只需要更换耐磨套就能恢复配合精度，不需要整体更换槽轮或者拨盘，能降低后期的维护成本。锁止弧的配合间隙控制在0.01-0.03mm之间，既不会因为间隙过大出现停位窜动，也不会因为间隙过小导致运转卡涩，在高速间歇运转的工况下能保持稳定的停位精度，重复定位误差可以控制在0.1度以内，完全满足多工位包装的位置精度要求。
