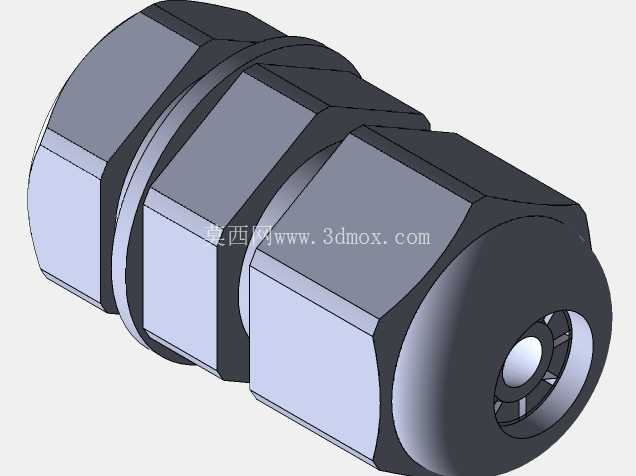

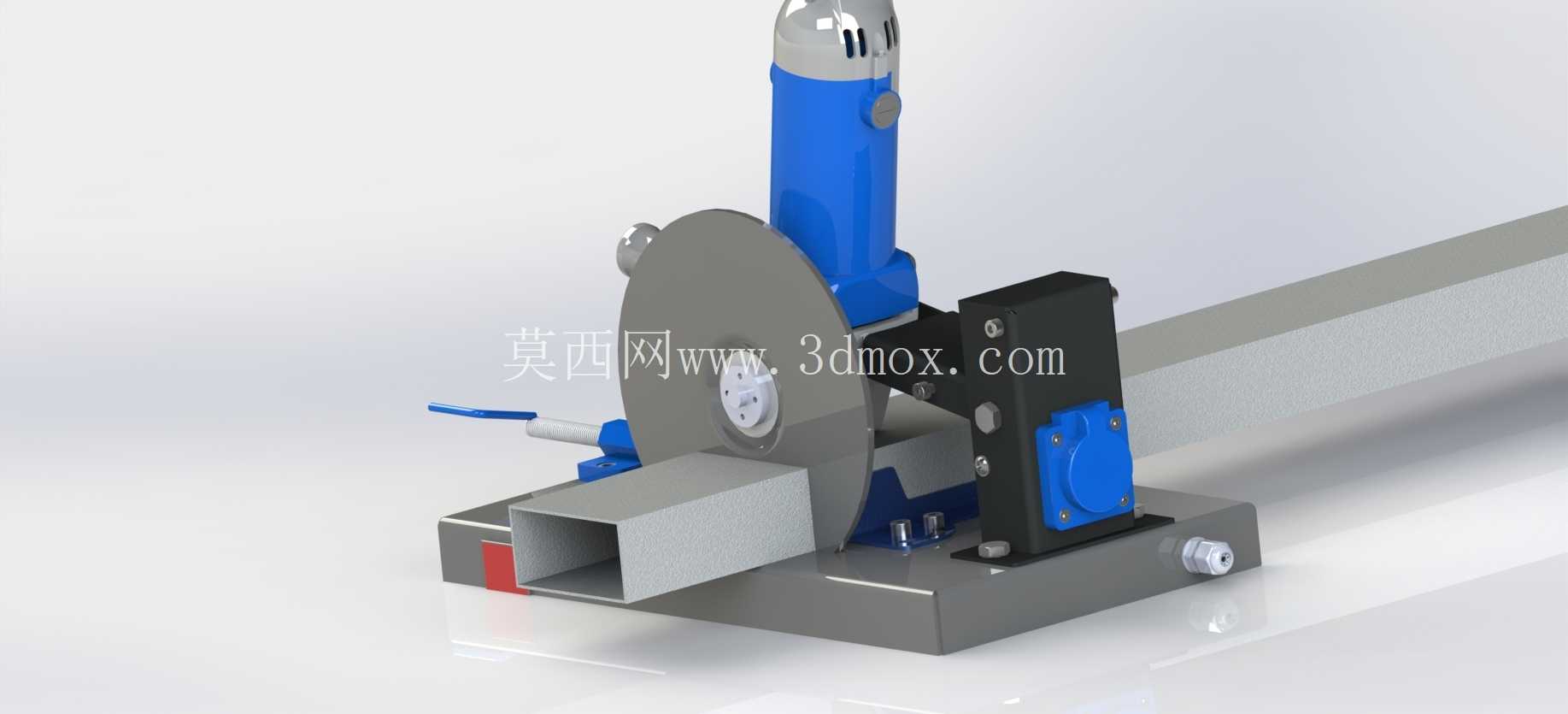

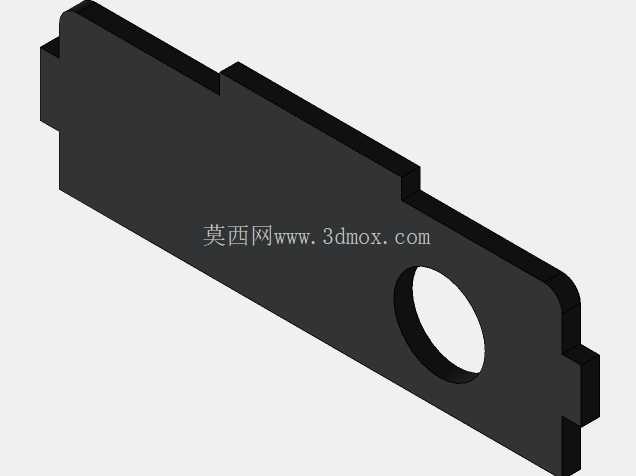

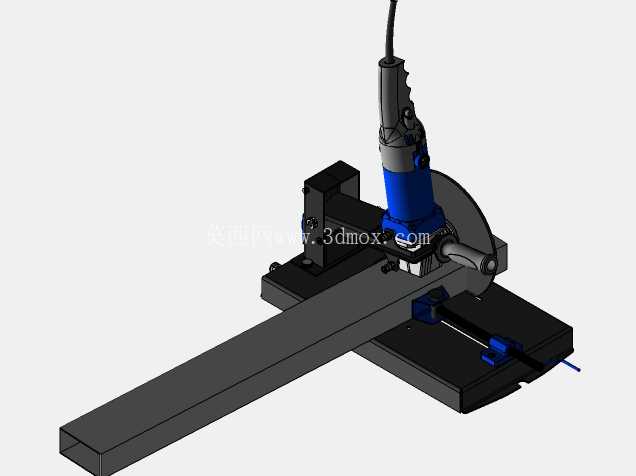

台式角磨机固定切割夹持工装支架

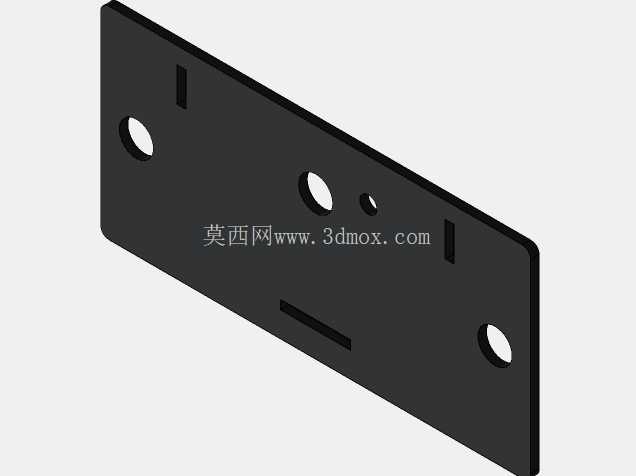

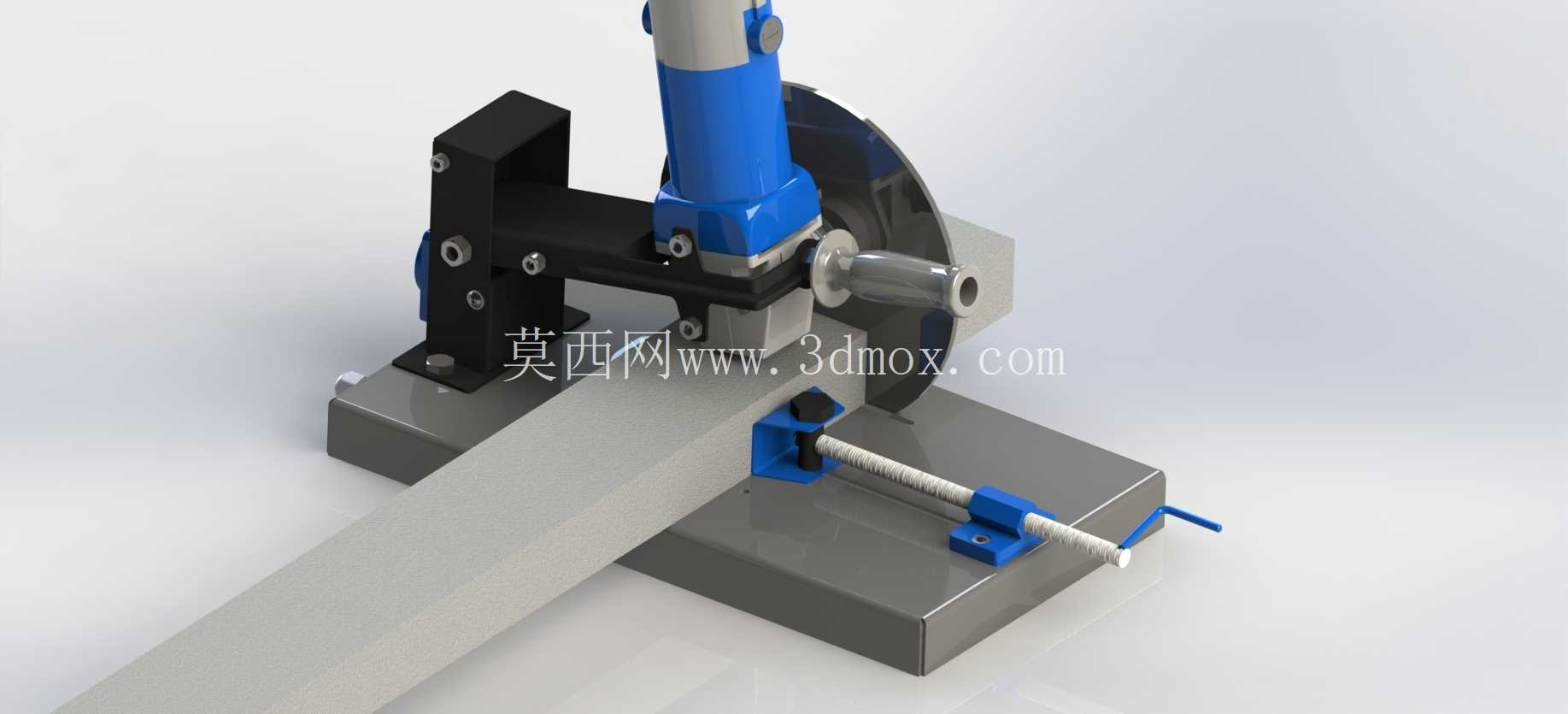

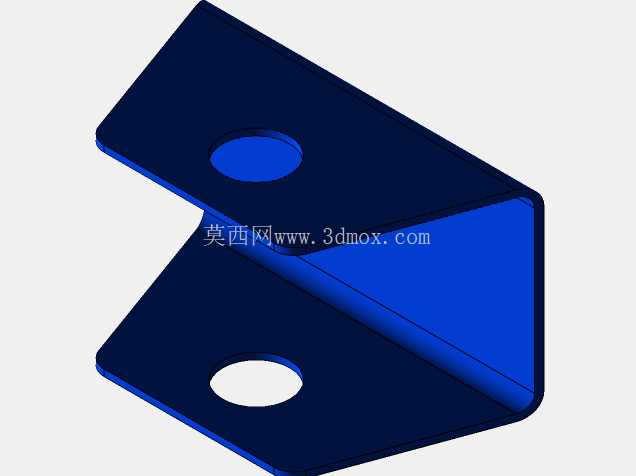

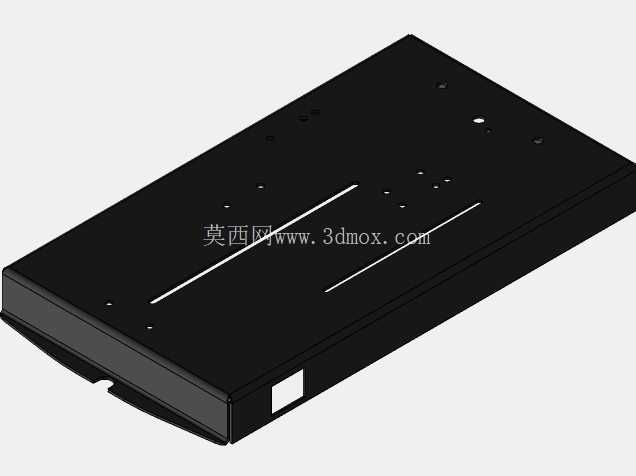

　　在日常五金加工、小型金属构件修配、型材下料的作业场景中，手持角磨机作业始终存在进给不稳、切割角度偏移、安全防护不足的问题，这款角磨机固定支架正是针对这类现场痛点设计的辅助作业工装，能够将手持角磨机转化为小型台式切割设备，大幅提升小批量型材切割的精度与作业安全性。从结构设计逻辑来看，整个支架采用分体式模块化布局，底部为厚重的铸铁材质安装基座，通过自身重量抵消切割过程中的振动，基座表面预留多组T型槽安装位，既可以通过螺栓直接固定在工作台面，也能适配不同规格的快速夹钳加装需求，基座整体长宽控制在320mm240mm范围内，不会占用过多台钻、钳工台的作业空间，适合小型加工门店、维修班组的工位布置。

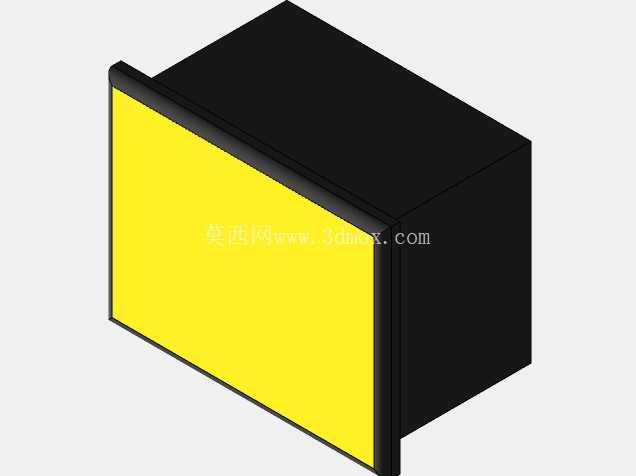

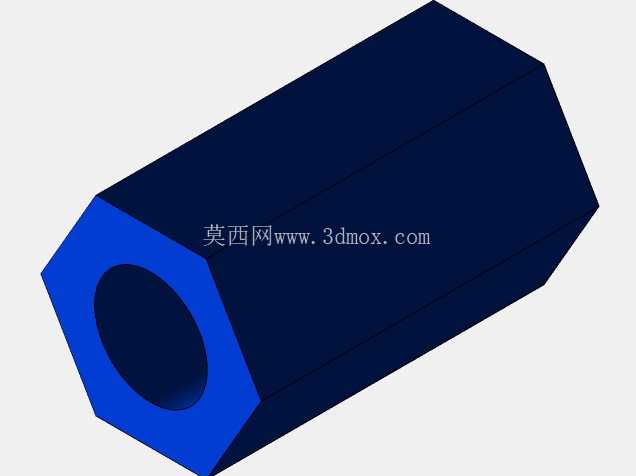

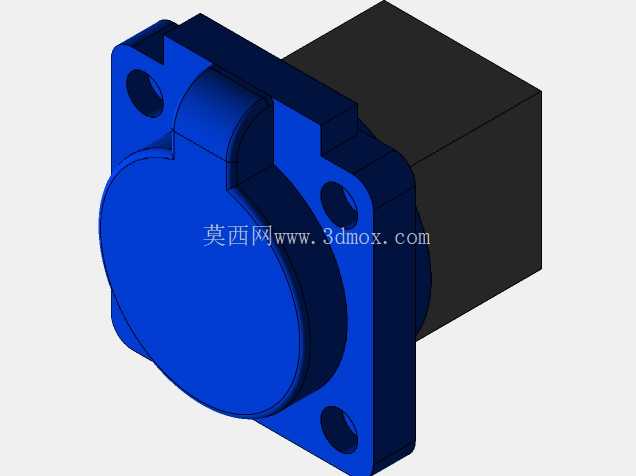

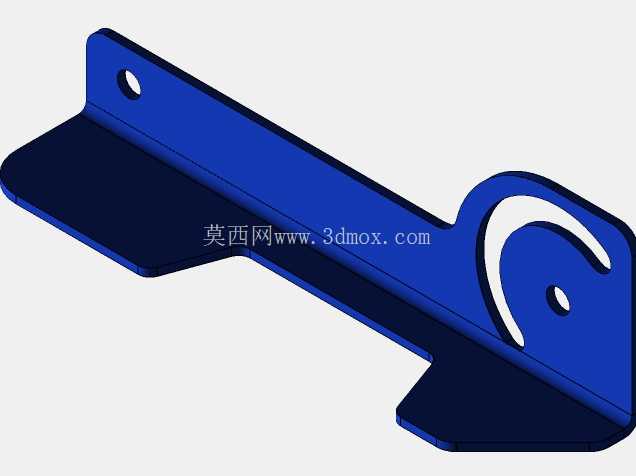

　　角磨机的夹持单元采用双侧可调式抱箍结构，抱箍内侧贴附3mm厚的丁腈橡胶垫层，既可以避免夹紧过程中刮花角磨机的铝制机壳，也能通过橡胶的形变补偿不同品牌角磨机的外壳尺寸公差，抱箍的连接臂通过两组铰接销轴与立式支撑座连接，支撑座上开设弧形导向槽，配合锁紧手柄可以实现0-45度的切割角度调节，满足斜切下料的作业需求，铰接位置加装铜制耐磨轴套，长期反复抬升、下压作业也不会出现松旷间隙，保证切割面的平面度。

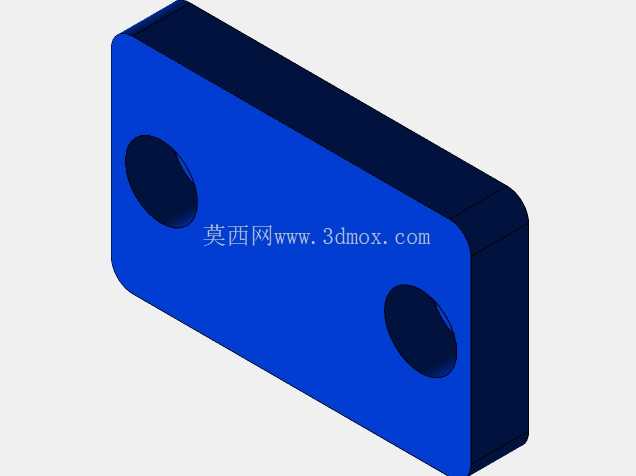

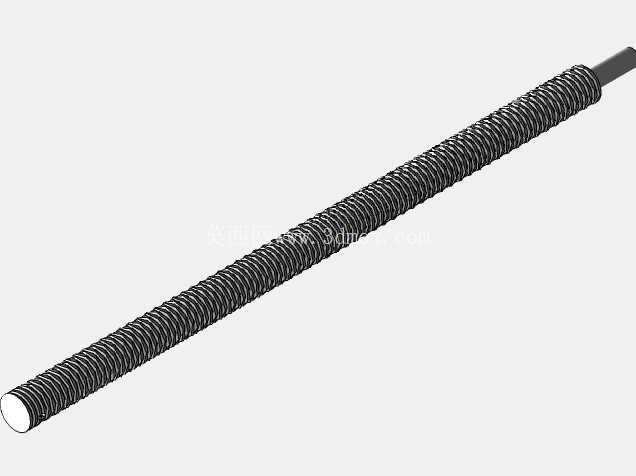

　　进给定位单元采用梯形丝杆传动结构，丝杆直径12mm，导程4mm，手轮转动一圈定位挡板进给4mm，能够实现毫米级的下料长度定位，挡板与型材接触的面经过铣削加工，平面度控制在0.05mm以内，避免型材抵靠时出现倾斜导致切割尺寸偏差，丝杆两端采用带座轴承支撑，空载转动阻力小于0.2N·m，单手即可轻松调整定位位置，挡板下方设置可拆式尼龙托条，托条表面与切割片运动方向预留2mm间隙，既可以承托长尺寸型材避免下垂变形，也不会被高速旋转的切割片刮擦产生额外碎屑。

　　整个支架的切割行程经过精准核算，角磨机下压到最低位置时，切割片距离基座表面的最大切割深度可达42mm，能够覆盖常用的3030mm方管、40mm直径圆钢、3mm厚角钢等常见型材的切割需求，支撑臂的抬升高度预留120mm的上下料空间，更换型材时不需要额外拆卸夹具，直接将型材从侧面送入定位挡板即可完成装夹。设计过程中特意对受力薄弱点做了加强处理，立式支撑座与基座连接的位置增设三角加强筋，通过有限元受力分析验证，在1200N的最大切割反力作用下，支撑座的形变量小于0.1mm，不会出现切割过程中支架晃动导致的崩边、切口倾斜问题；角磨机的电源线走线位置在支撑臂侧面预留专用走线槽，避免作业过程中电源线卷入切割片造成安全隐患，切割片正下方的基座位置开设落屑槽，切割产生的铁屑可以直接落入下方的集屑盒，不需要频繁清理工作台面的积屑。这款支架适配市面上绝大多数100型、125型手持式角磨机，安装时只需要调整抱箍的开合间距，不需要对角磨机本身做任何打孔、改装，拆卸后角磨机依然可以恢复手持作业功能，不会破坏原有工具的使用场景；整个支架的所有活动连接位置都预留润滑注油孔，日常维护只需要定期注入少量润滑脂即可保证动作顺畅，没有复杂的液压、电气元件，故障率极低，适合没有专业设备维护能力的小型加工场景使用。在实际作业测试中，使用该支架固定角磨机切割2mm壁厚的方管，切割面的垂直度误差可以控制在0.2mm以内，相比手持作业的精度提升60%以上，作业过程中操作人员只需要扶住型材、轻压角磨机手柄即可完成切割，不需要承受角磨机的自重与振动反力，长时间作业的疲劳度大幅降低，同时支架的结构能够将切割片的运动范围限制在基座区域，配合加装的透明防护挡板，可以有效阻挡切割火花、碎屑飞溅，提升作业过程的安全系数。
