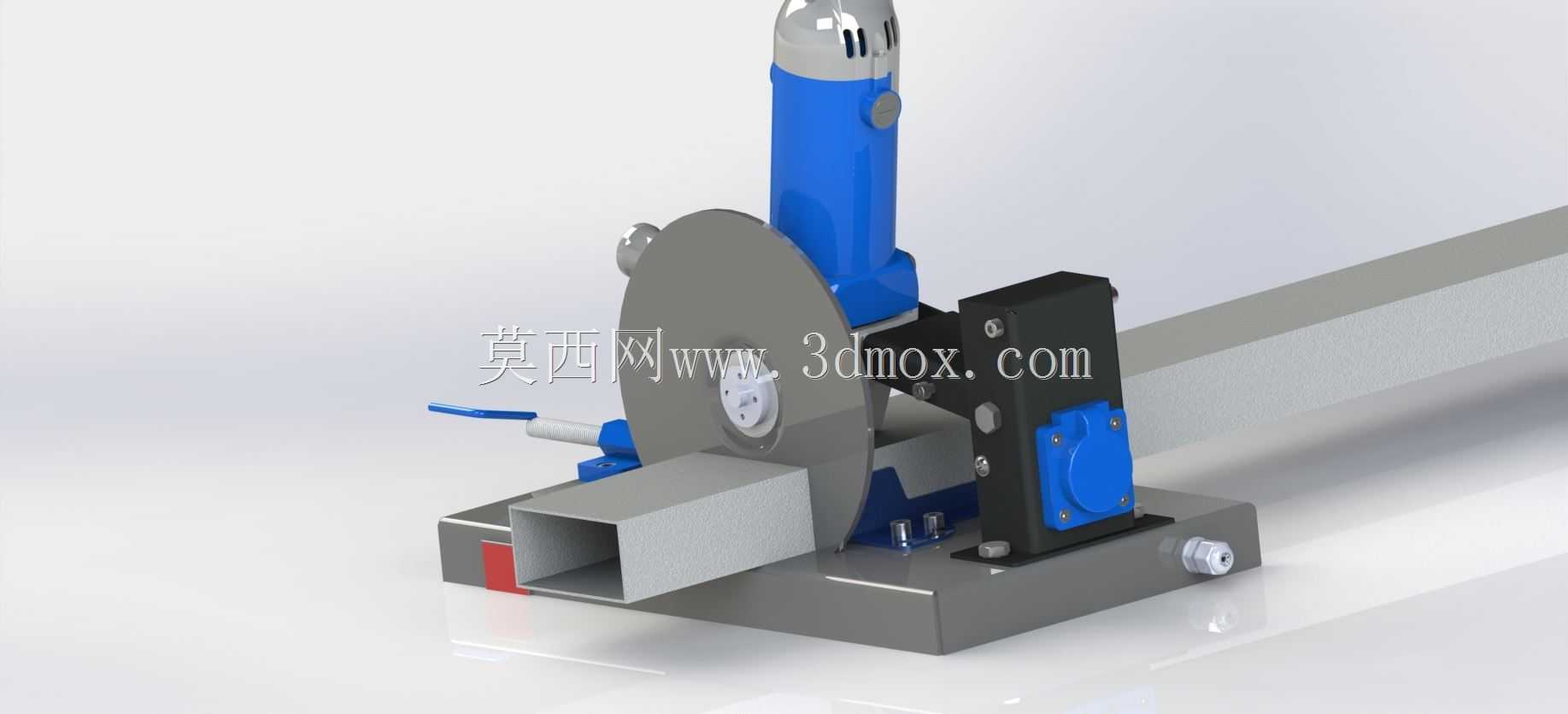

角磨机固定切割工装机架结构设计

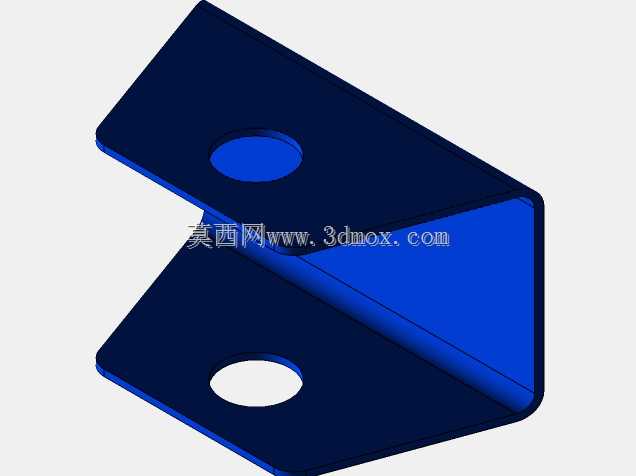

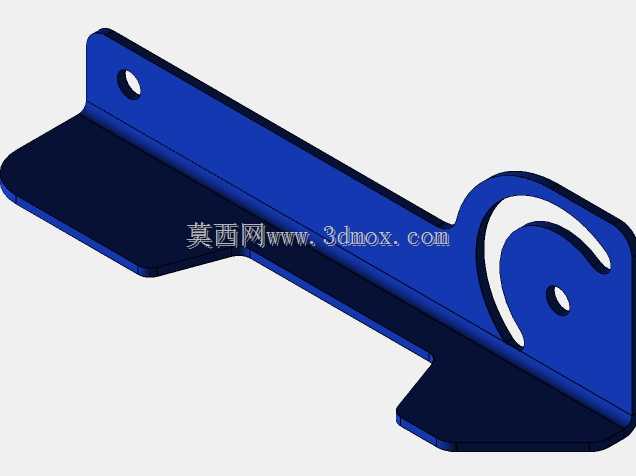

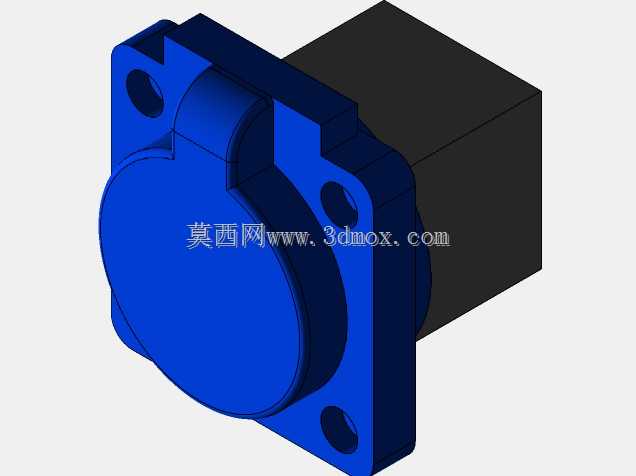

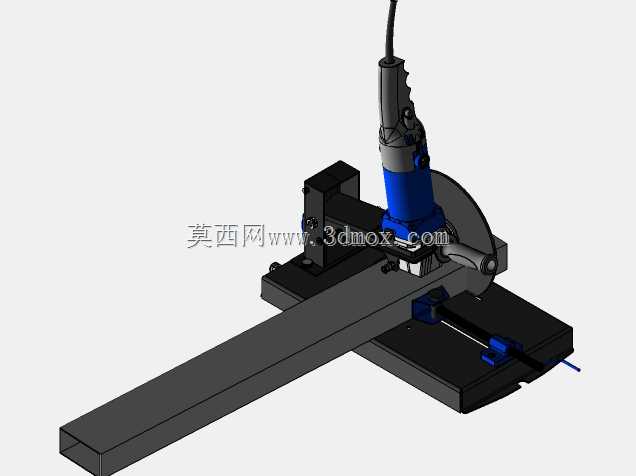

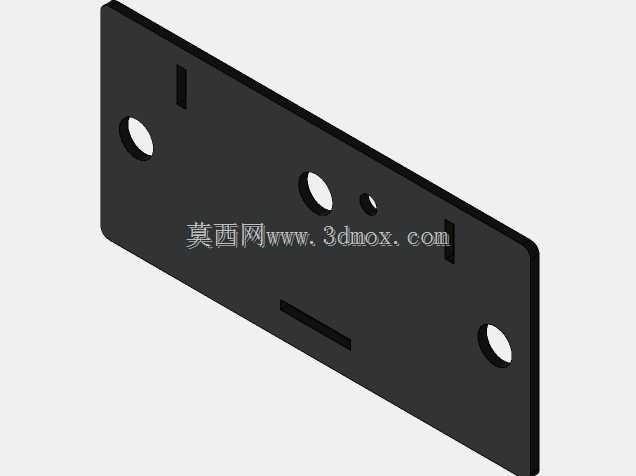

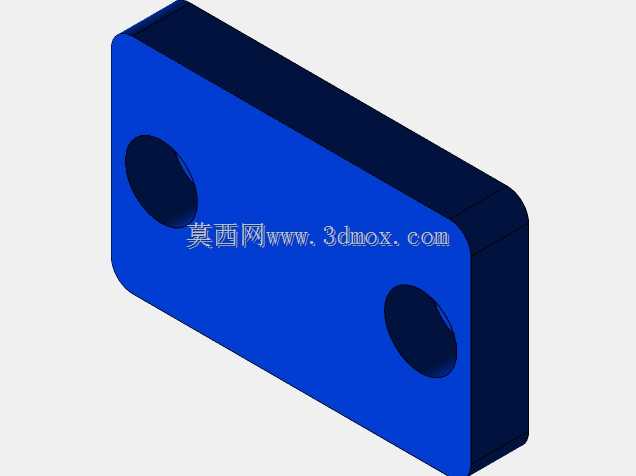

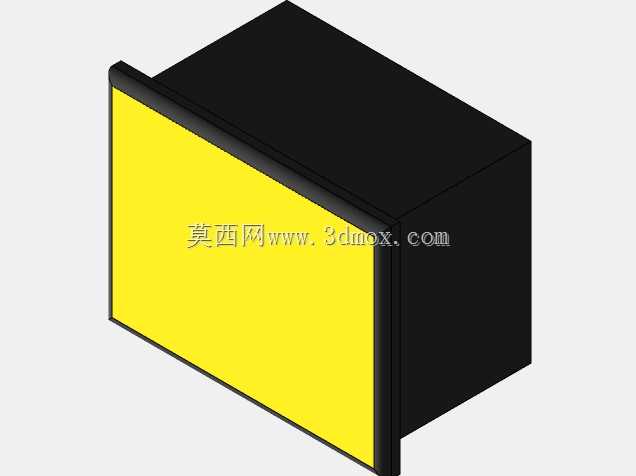

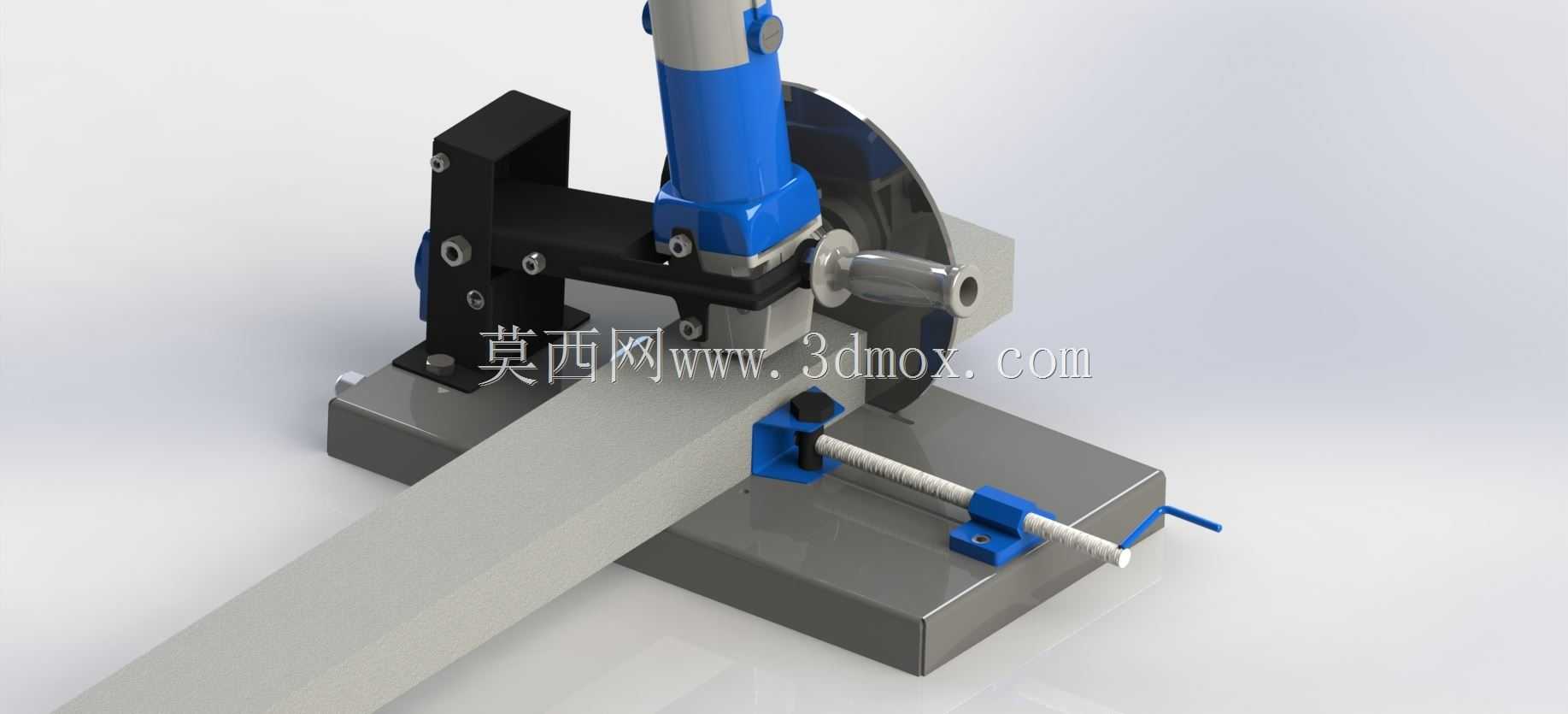

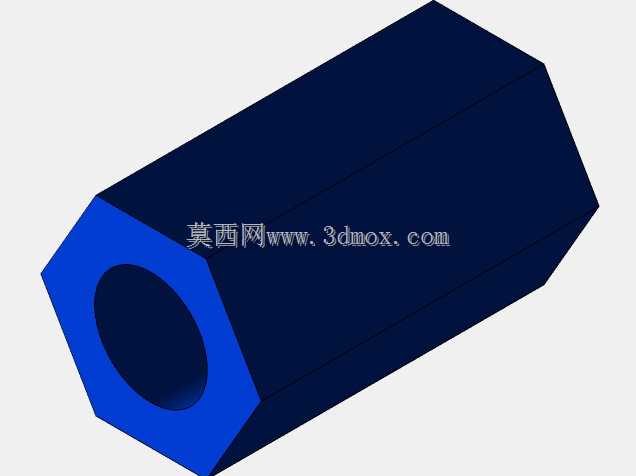

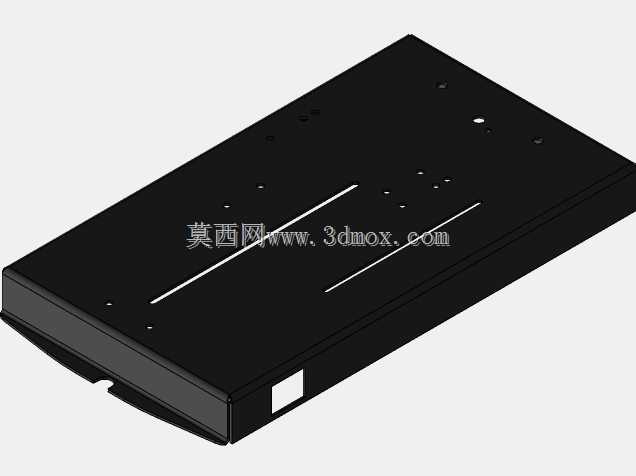

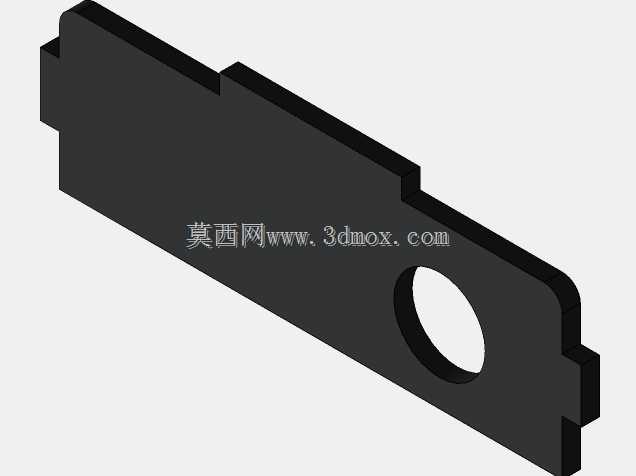

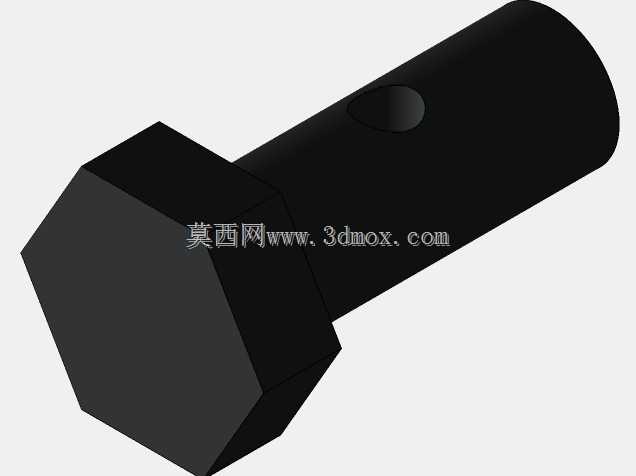

　　在五金加工、小型金属构件预制、家装现场型材裁切这类场景里，手持角磨机作业的精度波动、安全隐患一直是一线操作的痛点，这款角磨机固定机架的设计，核心就是把手持角磨机转化为小型台式切割设备，解决手持作业时的进给不稳、切面倾斜、夹持晃动问题。从结构布局来看，机架采用厚重的铸铁式底座作为承载基础，底座整体做了平面度处理，保证放置在工作台面时不会出现翘曲，底座的安装边界预留了四个沉头固定孔，可以直接通过螺栓锁紧在常规钳工工作台面上，适配多数车间现有工位的安装条件，不需要额外定制安装台面。角磨机的固定模块采用双侧压板锁紧结构，针对市面主流100型、125型角磨机的头部壳体轮廓做了仿形定位槽，锁紧螺栓采用带防滑纹的手拧结构，

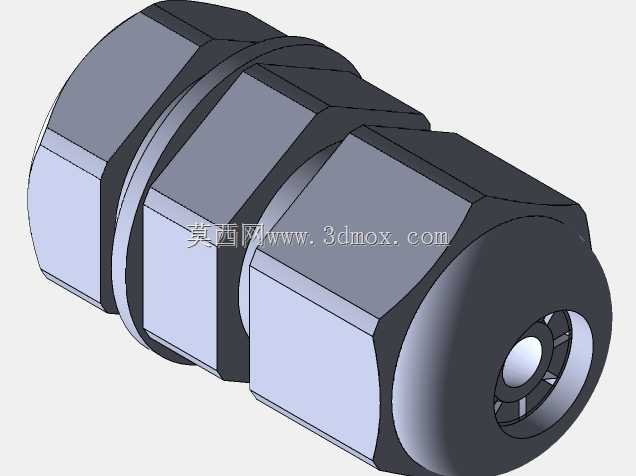

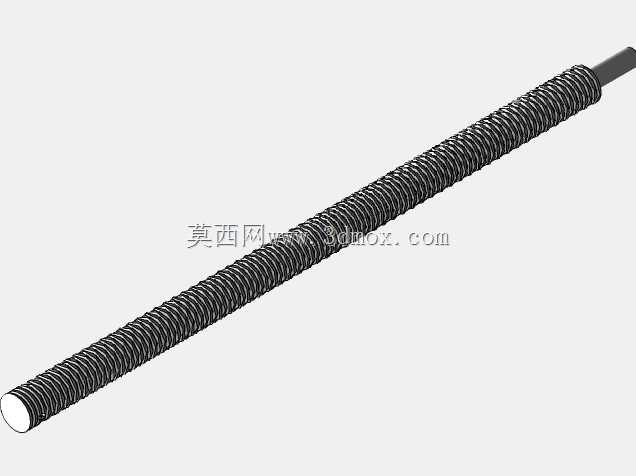

　　不需要额外工具就能完成角磨机的装拆，同时锁紧位置避开了角磨机的散热孔、开关按键和砂轮护罩安装位，不会干涉角磨机本身的正常操作与散热。进给导向部分采用垂直滑动导柱结构，导柱表面做了硬化处理，配合直线轴承实现角磨机切割头的上下垂直进给，进给行程控制在0-60mm区间，足够覆盖常规方管、角铁、扁钢的切割深度需求，导柱顶部设置了限位挡块，避免进给超程导致砂轮触碰底座。工件夹持部分采用丝杠式快速夹钳，夹钳的固定钳口和活动钳口都做了V型槽与平钳口的复合设计，既可以装夹圆形管材、圆钢，也可以稳定装夹方管、扁钢等型材，夹持范围覆盖0-120mm宽度的工件，丝杠端部带转动摇把，夹紧力可以根据工件材质手动调整，避免薄壁型材被夹变形。

　　整个机架的外形尺寸控制在长350mm、宽280mm、高420mm的区间，不会占用过多工作台空间，切割工位下方预留了切屑掉落的空腔，方便作业后清理金属碎屑。设计过程中重点做了受力校核，角磨机工作时的反向扭矩通过固定架的加强筋结构传递到底座，不会出现机架晃动的情况，砂轮片的切割平面和钳口定位面做了垂直度校准，保证切割后的工件端面垂直度控制在0.1mm以内，满足小型构件焊接、装配的精度要求，不需要二次打磨修平端面。和市面上常见的简易角磨机支架不同，这款机架的夹持模块做了角度微调结构吗？不，这款是定角度垂直切割的专用机架，主打90度直角切割的稳定性，针对批量小件切割的场景，不需要频繁调整角度，装夹好工件后直接下压进给就能完成标准切面，比手持作业的效率提升40%以上，同时砂轮片的破碎风险被机架护架遮挡，大幅提升作业安全性。
