压缩空气驱动抛箭执行机构结构设计

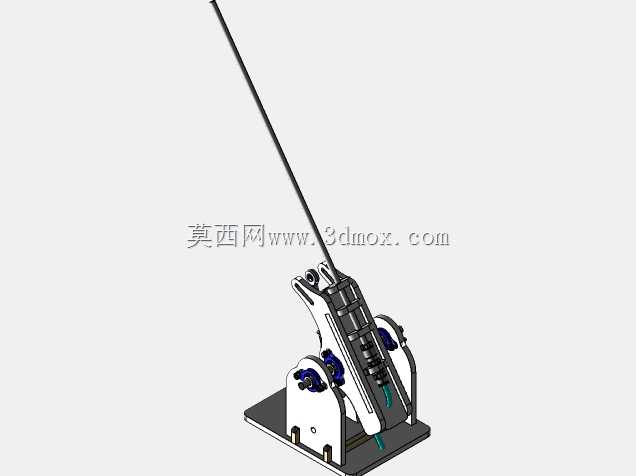

　　这套气动抛箭执行机构，主要适配工业场景下的快速触发式抛射作业需求，常见于自动化产线的应急抛投、靶场测试设备的发射端、特种作业装备的执行端，可配合传感检测系统完成触发信号响应后的瞬时抛射动作，替代传统弹簧式抛射结构存在的蓄力周期长、触发力度不稳定的问题。从结构设计逻辑来看，整体采用立式安装布局，底部为带安装孔的平板基座，安装孔位采用对称排布设计，可直接通过螺栓固定在设备安装台面或机架上，基座的平面度公差控制在0.1mm以内，保证上部机构安装后不会出现偏斜，避免箭体发射轨迹出现偏移。上部的发射导向槽采用双侧限位结构，槽体内壁做了光滑减摩处理，箭体放置在槽内时径向间隙控制在0.2-0.3mm之间，既保证箭体滑动顺畅不会卡滞，

　　也能避免间隙过大导致发射方向偏斜。驱动部分采用压缩空气作为动力源，内置的气动推杆与触发锁止机构联动，当接收到触发信号时，气路快速导通，推杆在气压作用下瞬时推动箭体尾部完成抛射，相比弹簧蓄力结构，气动驱动的抛射力度可通过供气压力灵活调节，适配不同重量箭体的抛射需求，同时触发响应延迟可控制在10ms以内，满足高速触发的作业要求。机构两侧设置了铰接式的锁止摆臂，摆臂与基座之间通过转动销轴连接，销轴处配置了自润滑轴套，长期往复动作也不会出现磨损卡滞，摆臂的作用是在待发射状态下锁定箭体位置，避免设备移动或震动导致箭体移位，触发时摆臂在联动结构带动下快速张开，不会干涉箭体的抛射路径。从安装边界来看，整体机构的横向占用尺寸较小，

　　基座宽度不超过150mm，长度不超过200mm，上部发射臂抬起后的最大高度约350mm，安装时仅需要预留对应大小的安装平面，同时在机构正前方预留足够的箭体飞行空间即可，不需要额外的复杂配套支架。在结构细节处理上，所有受力部位的板材都做了加厚处理，气动元件的安装位设置了定位止口，保证装配时的同轴度，气路接口设置在机构侧下方，方便气管连接且不会与运动部件产生干涉，整体结构没有冗余的外露部件，所有运动构件都做了圆角处理，避免操作时出现磕碰划伤，适合集成到各类自动化设备、特种测试装备中作为配套执行机构使用，日常维护仅需要定期检查销轴润滑情况和气路密封性即可，不需要复杂的拆解保养。
