带侧装支架的感应式传感组件结构

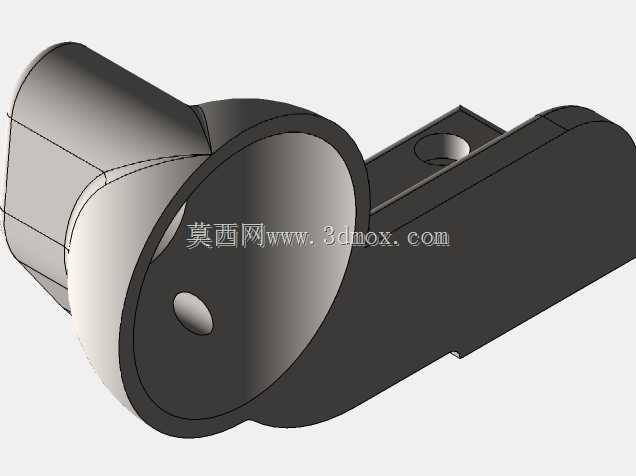

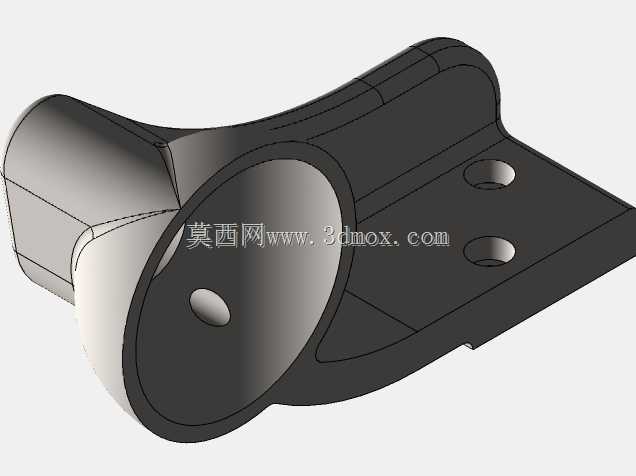

　　这款传感组件的结构设计，核心围绕工业现场的近距离位置检测场景展开，常见于自动化产线的工件到位判断、运动部件行程限位、工装夹具的夹紧确认等工况，作为整套设备的信号采集前端，直接决定了工位逻辑触发的可靠性。从结构布局来看，组件采用探测端与安装支架一体化的设计思路，前端的圆柱探测头做了圆弧过渡的收边处理，避免安装调试过程中尖锐棱边刮擦操作人员或者相邻线缆，探测端面预留的内凹定位孔，用于内置感应元件的定位固定，保证感应面与被测物体的平行度，减少检测距离的偏差。侧伸的安装基座做了加厚处理，基座上开设的贯通安装孔，适配常规的内六角螺栓固定，安装孔的位置经过重心校核，当组件通过螺栓锁紧在设备机架或者型材安装面上时，

　　整个探测端的悬伸长度控制在合理范围内，不会因为设备运行的长期振动出现探测端下垂、检测位置偏移的问题。设计过程中充分考虑了现场安装的容错空间，支架与探测头的连接位置做了局部加厚的加强筋结构，抵消悬伸带来的结构应力，避免长期受振动影响出现连接部位断裂的情况。探测头的圆柱外径尺寸适配常规的传感器安装护套管规格，现场如果需要额外增加防护套、防油罩等附件，不需要额外做结构改造，直接套入即可完成加装。安装基座的底面做了铣平处理，保证与安装面的贴合度，减少锁紧螺栓时的结构形变，避免探测头的角度出现偏斜。整个结构的外形没有多余的凸起结构，所有棱边都做了小倒角处理，既减少了加工过程中的毛刺残留，也能避免在狭小安装空间内与其他管线、部件发生干涉。

　　在实际选型适配时，需要注意安装面的平面度误差不超过0.1mm，螺栓锁紧扭矩控制在合理区间，避免基座被压变形导致探测头轴线偏移；探测端前方的检测区域内要避开强磁性干扰源，保证检测精度。这种一体化的支架结构相比分体式的传感器加安装片的组合，省去了现场拼接调整的步骤，安装时只需要对准安装孔锁紧即可，能大幅缩短现场调试的时间，同时整体结构的刚性更好，在高振动的冲压、锻压设备周边工位也能保持稳定的检测状态，不会因为长期振动出现传感器松动移位的问题。结构的壁厚设计兼顾了轻量化与结构强度，在保证安装刚性的前提下尽可能减少整体重量，不会给安装位置的支撑结构带来额外的负载。
