三爪手动轴承拉拔拆卸工装结构

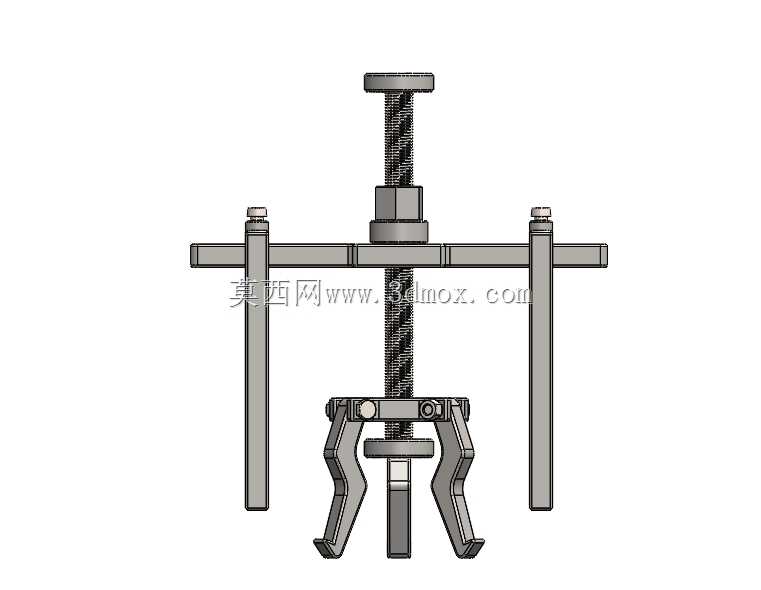

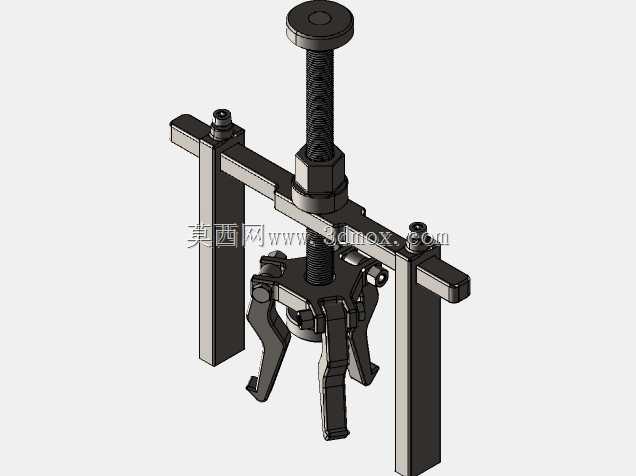

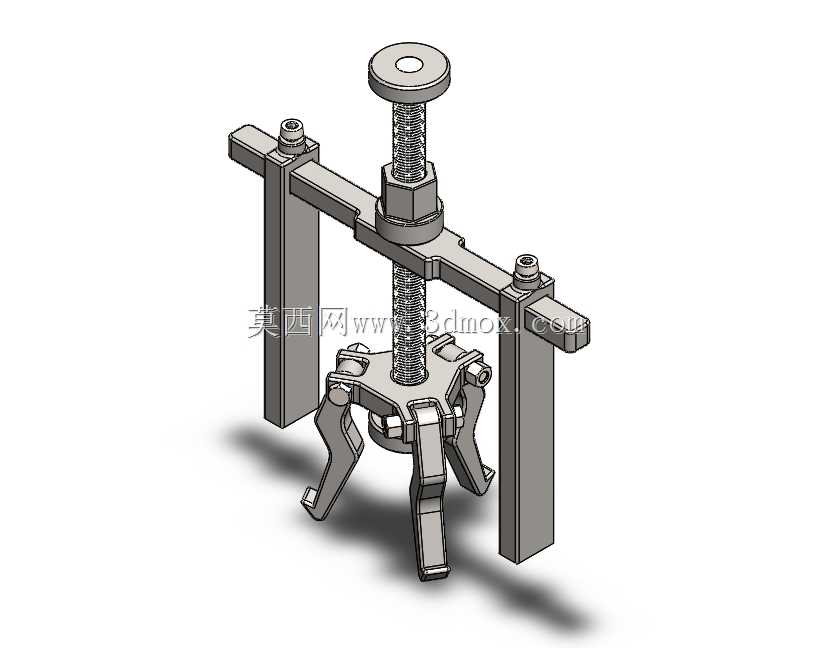

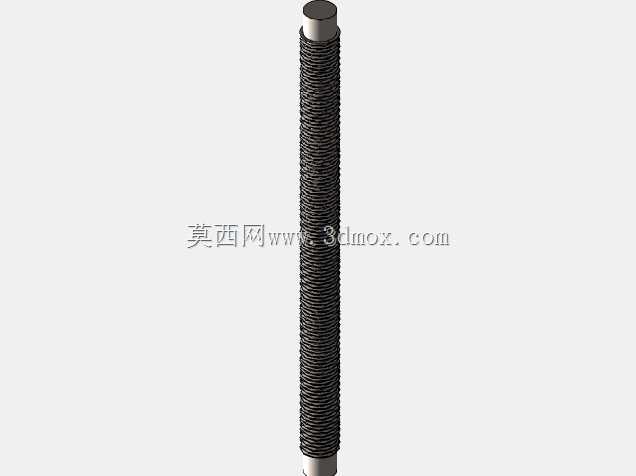

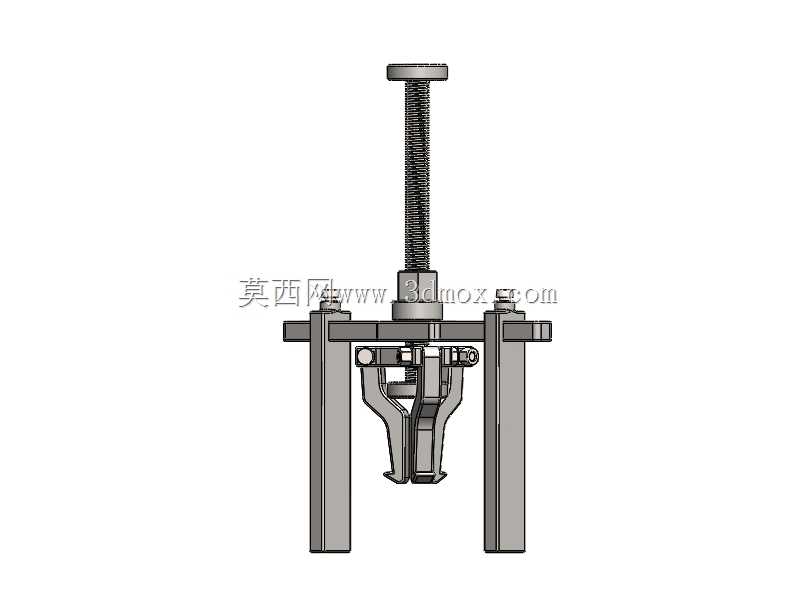

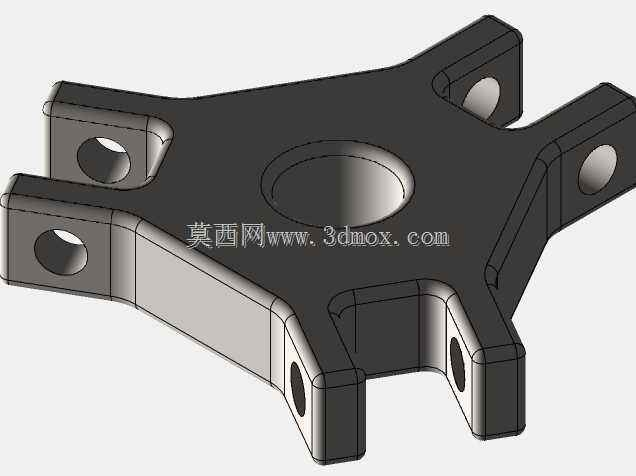

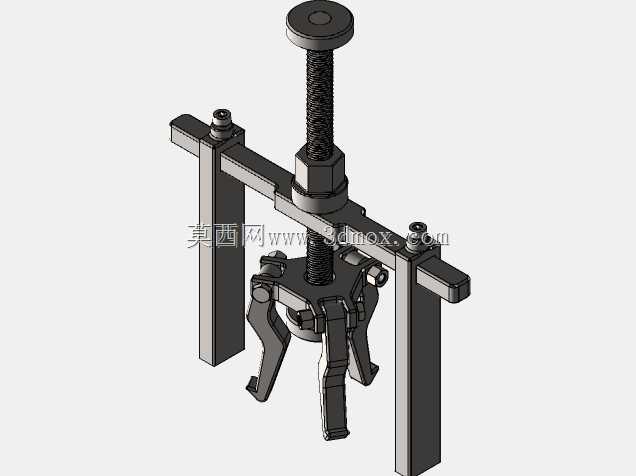

　　在设备运维、机修钳工的日常作业场景里，轴承过盈配合拆卸是高频出现的工况，过盈装配的轴承如果采用撬棍敲击、蛮力拉扯的方式拆卸，很容易造成轴承内圈碎裂、轴颈表面拉伤、轴承座配合面变形等不可逆损伤，直接提升后续备件更换成本，甚至导致整根轴、整套轴承座报废，三爪拉拔结构就是针对这类过盈连接件拆卸需求设计的专用工装。这款手动三爪拉拔结构采用中心顶杆配合三爪同步勾拉的布局，中心顶杆采用梯形传动螺纹，转动时可以提供稳定的轴向顶推力，螺纹副的自锁特性可以保证施力过程中不会出现卸力回弹，作业时不需要持续施加锁止力，单人即可完成操作。三个拉爪采用120°均布的铰接结构，作业时可以根据被拆卸轴承的外圈直径调整张开角度，爪钩的勾接面做了内收倒角处理，

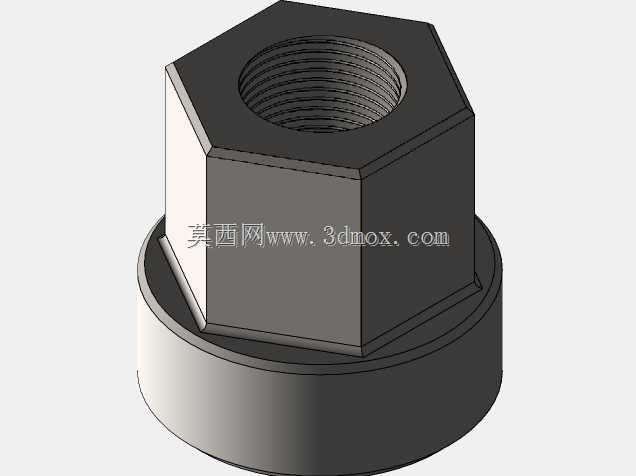

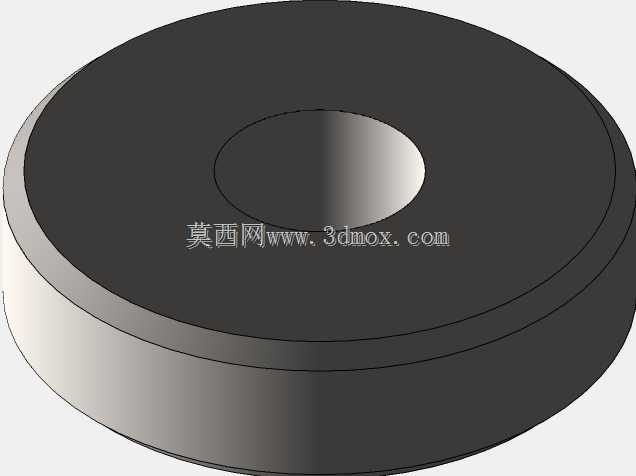

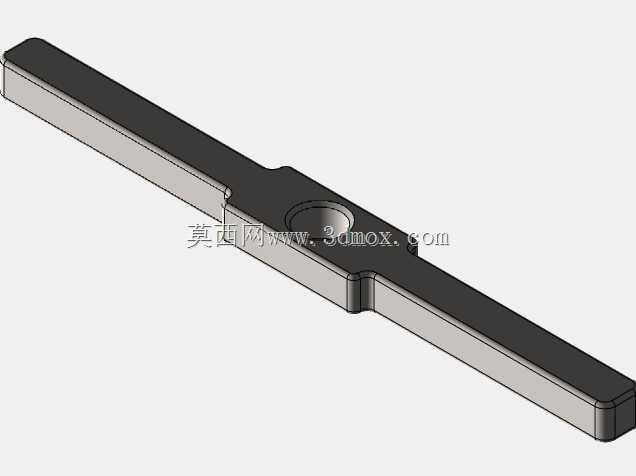

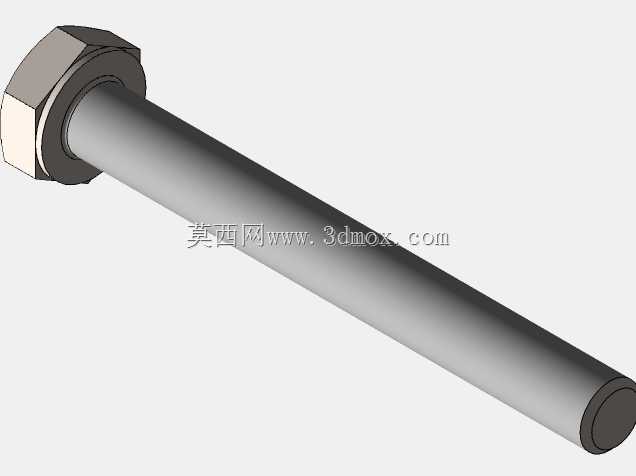

　　能够牢牢卡在轴承外圈的下端面，避免拉拔过程中滑脱；顶部的横梁采用可调节跨度的双导杆结构，两个竖向支撑腿可以根据被拆卸件的安装空间调整跨距，支撑腿的下端面做了平垫处理，顶在轴承座的基准端面时不会压伤安装面，同时保证整个拉拔过程中受力同轴，不会出现偏载掰弯顶杆、拉爪断裂的问题。从设计逻辑来看，整个结构没有采用复杂的液压、气动助力元件，完全依靠机械螺纹传动输出拉拔力，可靠性高，日常维护只需要定期给螺纹副涂抹润滑脂即可，适合车间现场、野外运维等没有动力源的作业场景。结构的安装边界需要注意，作业前要确认三个拉爪的勾接深度完全一致，支撑腿的端面要完全贴合基准面，中心顶杆的轴线要和被拆卸轴承、轴的轴线完全重合，避免偏载；顶杆的顶端做了六角受力端，

　　可以配合扳手施加更大的扭矩，适配过盈量较大的轴承拆卸需求，拉爪的铰接处做了限位结构，张开到最大角度时不会出现脱铰，收拢时可以适配小直径的轴承拆卸，覆盖常规设备维修中大部分中小型深沟球轴承、圆锥滚子轴承的拆卸需求，也可以用来拆卸皮带轮、联轴器等过盈装配的盘类零件，是机修工位必备的通用拆卸工装。
