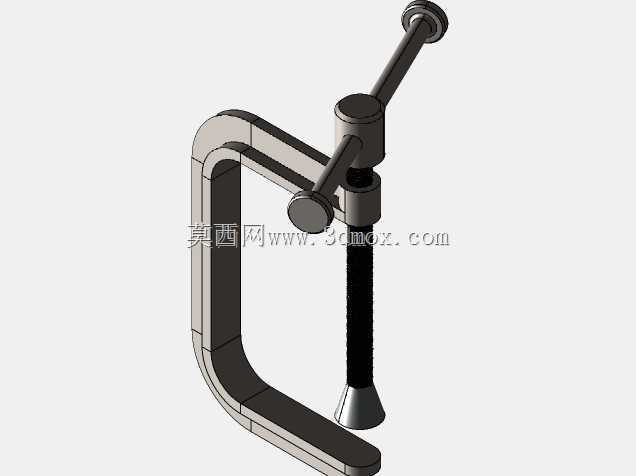

手动螺旋式C形夹持工装结构设计

　　这款手动螺旋C形夹持结构，是车间装配、工件固定场景中极为常用的手动夹持器具，日常在钣金件拼接定位、小型工件钻孔辅助固定、胶粘工件压合固化、木料临时拼接等场景中都能见到它的身影，相比大型液压、气动夹紧装置，它无需外接动力源，单人即可快速操作，适配多场景零散夹持需求。从结构设计逻辑来看，整体采用C形开口框架作为主体承载结构，框架截面做了等强度过渡设计，在夹紧受力时，框架弯角处的应力集中被有效分散，避免长期受力出现框架变形、开口张角过大的问题。框架上端设置带内螺纹的导向套，与带T型手柄的传动螺杆配合，螺杆下端设置可转动的压头，压头端面做了防滑纹理处理，夹紧工件时压头可随工件表面角度小幅自适应转动，避免压伤工件表面，

　　同时保证夹紧力均匀分布在接触面上。T型手柄的力臂长度经过匹配设计，操作人员单手握持转动手柄时，无需借助额外加力杆即可输出足够的夹紧力，同时避免力臂过长导致夹紧力过载，压坏脆性工件或者造成螺杆变形。从安装与使用边界来看，C形框架的开口深度决定了可夹持工件的最大伸入距离，开口高度决定了可适配的工件最大厚度，使用时需根据待夹持工件的外形尺寸选择对应规格的夹体，避免工件超出框架开口范围导致夹紧失效。螺杆的行程覆盖了从最小开口到最大开口的全范围，调节时转动手柄即可带动螺杆上下移动，实现开口大小的无级调节，适配不同厚度的工件夹持需求。框架的下支撑面与压头端面在自由状态下保持平行，保证夹紧时上下接触面与工件表面完全贴合，

　　不会出现偏载导致工件滑脱的问题。在实际建模过程中，框架部分采用弯形实体建模，弯角处做了圆角过渡处理，既消除了应力集中点，也避免锐角划伤操作人员；螺杆部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更耐磨，适合频繁夹紧、松开的往复受力场景；压头与螺杆端部采用间隙配合的转动连接，压头可绕螺杆轴线自由转动，夹紧时不会随螺杆一同转动，避免工件表面被压头摩擦刮花。日常使用中，这类C形夹常配合工作台、焊接平台、钻床工作台使用，可快速将待加工工件固定在操作面上，解放操作人员的双手，提升加工作业的稳定性与安全性，在小批量零件加工、设备维修、现场装配等无专用工装的场景下，是实用性极强的通用夹持工具。
