汽车冷却系统水泵端盖结构设计

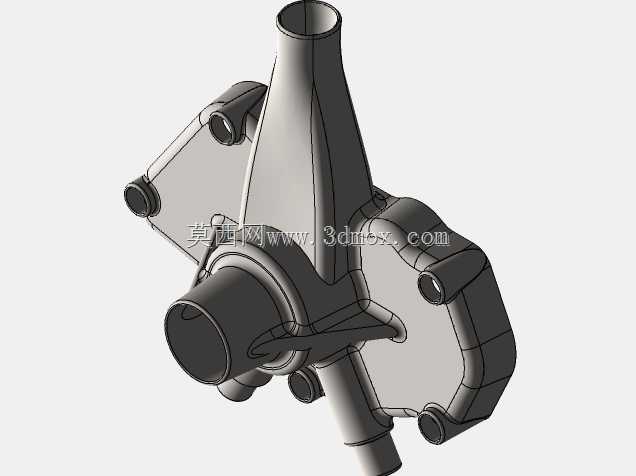

　　这款水泵端盖是车用冷却循环水泵的核心承压密封部件，主要适配小排量乘用车的发动机冷却回路，在整个冷却系统中承担着封闭泵腔、约束冷却液流道走向、集成外接管路接口的核心作用，日常工况下需要长期承受0.1-0.2MPa的循环水压，同时耐受-40℃到120℃的冷却液温度交变，是保障水泵无泄漏运行的关键结构件。从结构设计逻辑来看，整个端盖采用一体化铸造成型后做机加工的工艺路线，主体轮廓匹配对应水泵壳体的安装端面，周向均匀分布的多个带通孔凸台是螺栓安装位，设计时特意将凸台做了加厚处理，避免螺栓锁紧时端盖局部应力集中导致开裂，安装端面预留了密封胶圈的嵌装槽，槽宽和深度严格匹配对应规格的O型圈尺寸，装配后可以实现端面的静密封，

　　杜绝冷却液从结合面渗漏的问题。端盖主体向上延伸的斜向接口是冷却液的主出水通道，接口内径匹配整车冷却系统的出水胶管规格，端部做了倒刺结构设计，胶管套装后可以通过卡箍锁紧，避免高压下胶管脱落；侧面分布的多个不同朝向的小直径接口，分别对应小循环回路、暖风水箱回路、水温传感器安装位，每个接口的长度和通径都经过流道阻力校核，保证各支路的冷却液流量分配符合冷却系统的设计要求。在内部流道设计上，端盖内腔和水泵叶轮腔做了平滑过渡，没有突兀的直角结构，减少冷却液流动时的湍流阻力，降低水泵的水力损失，提升循环效率；端盖的壁厚设计遵循等强度原则，主体承压区域壁厚保持均匀，接口和凸台位置做了局部加厚，同时在转角位置设置了铸造圆角，既避免铸造时出现缩孔缺陷，

　　也能缓解温度交变时的应力集中，延长部件的使用寿命。安装边界方面，这款端盖的整体外轮廓尺寸适配对应型号水泵的安装空间，所有外接接口的朝向都避开了发动机舱内的周边部件，装配时不需要额外调整周边管路走向，安装孔位的位置度公差控制在0.1mm以内，保证和泵体结合时完全对齐，不会出现密封面错位导致的泄漏问题。实际装车应用中，这类端盖除了满足基础的密封和流道功能，还需要考虑长期使用后的耐老化性能，设计时已经预留了足够的强度余量，即使在冷却系统压力异常升高的工况下，也不会出现端盖破裂的故障，保障发动机冷却系统的稳定运行。
