单缸动力系统用平衡式曲轴结构设计

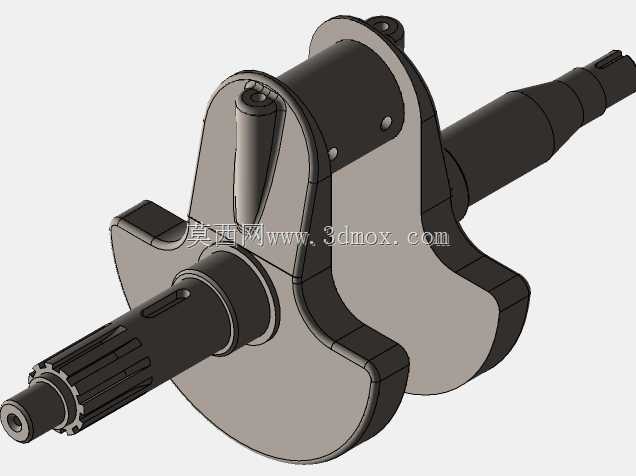

　　该曲轴结构主要适配小排量单缸往复式动力设备，常见应用场景覆盖小型通用汽油机、农用微耕机动力端、小型发电机组动力输出单元，核心作用是将活塞连杆传递的往复直线运动转换为持续回转运动，向外输出扭矩驱动负载端运转。从结构设计来看，整体采用整体式锻造构型，两端主轴颈设置不同的配合结构，输入端加工有外花键齿形，可直接与正时齿轮、启动爪等部件啮合传递扭矩，花键段末端设计有中心定位孔，用于加工过程中的装夹定位以及装配时的同轴度找正，保证回转过程的跳动量控制在合理区间。输出端轴颈做了阶梯变径处理，不同轴段分别适配轴承内圈、油封配合位以及动力输出连接位，各轴段之间设置退刀槽结构，避免装配时出现干涉，同时减少轴肩位置的应力集中。

　　两侧平衡块采用扇形偏心构型，偏心质量经过精准核算，可抵消曲柄销与连杆大头回转产生的一阶往复惯性力，降低动力设备运转过程中的整机振动，平衡块与曲柄臂采用一体化成型结构，连接过渡位置做了大圆角处理，避免应力集中导致的疲劳断裂风险。曲柄销位置与主轴颈保持固定偏心距，该偏心距直接决定活塞的行程参数，设计时需匹配对应缸径的活塞连杆组参数，保证压缩比符合动力系统设计要求。安装边界方面，两端主轴颈的同轴度公差需严格控制，装配时需匹配对应规格的滑动轴承或滚动轴承，轴向定位依靠轴肩与轴承端面的配合实现，轴向窜动量需控制在0.1-0.3mm区间，既避免运转过程中出现轴向窜动撞击，也防止热胀冷缩导致轴系卡滞。

　　设计过程中需重点校核曲柄臂与平衡块连接位置的疲劳强度，该位置是曲轴运转过程中受交变载荷最大的区域，圆角半径的选取需兼顾应力分散效果与装配空间要求，同时各润滑油道的走向需避开应力集中区域，保证主轴颈与曲柄销位置的压力润滑能够持续稳定供给，减少轴瓦磨损。
