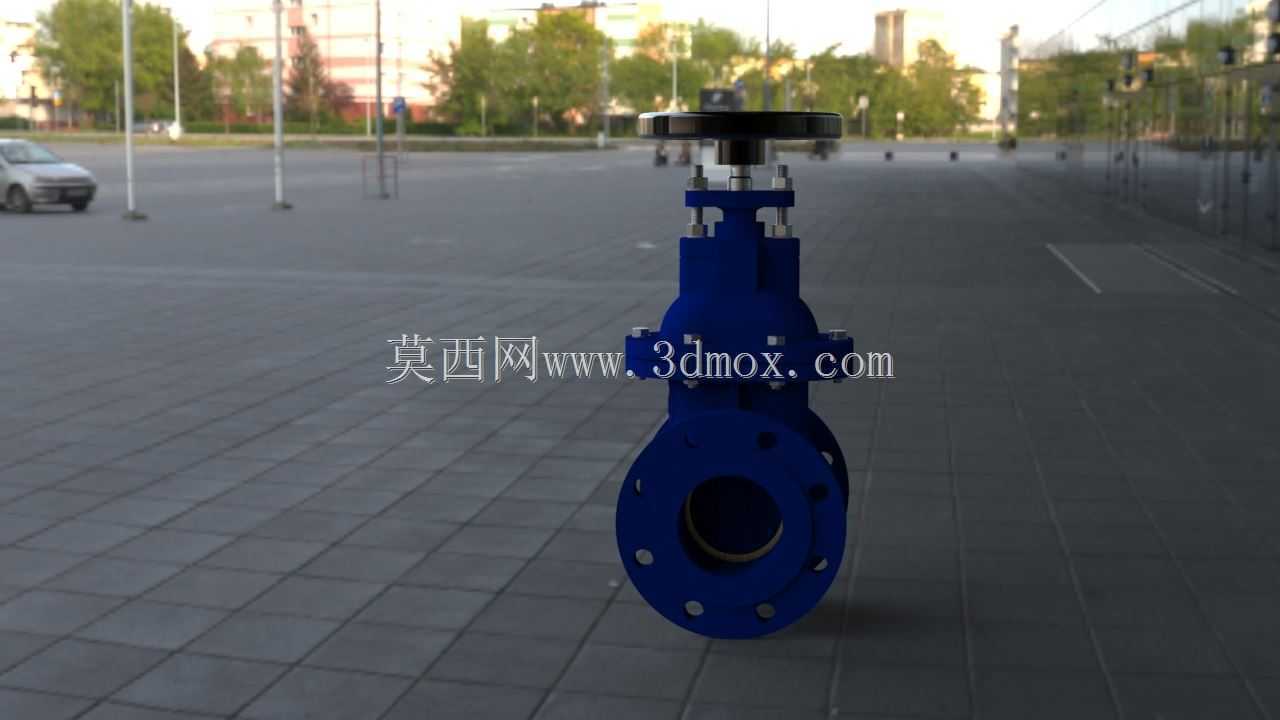

法兰连接暗杆式金属密封闸阀结构

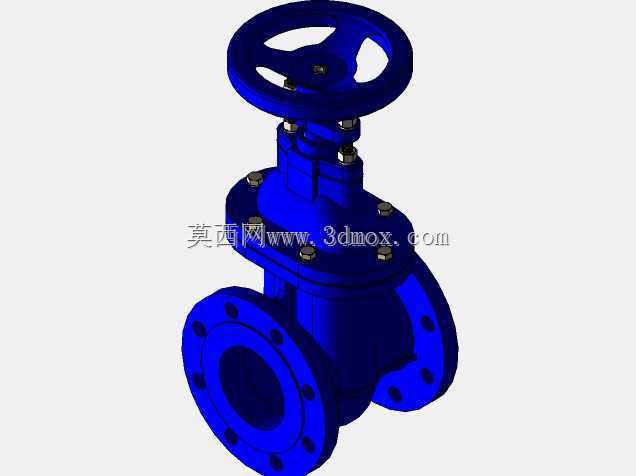

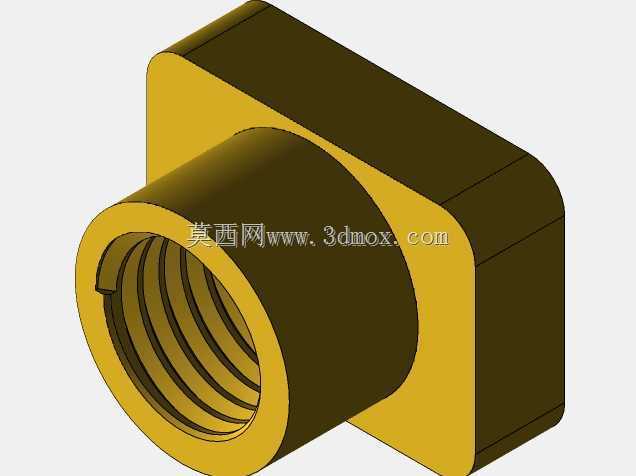

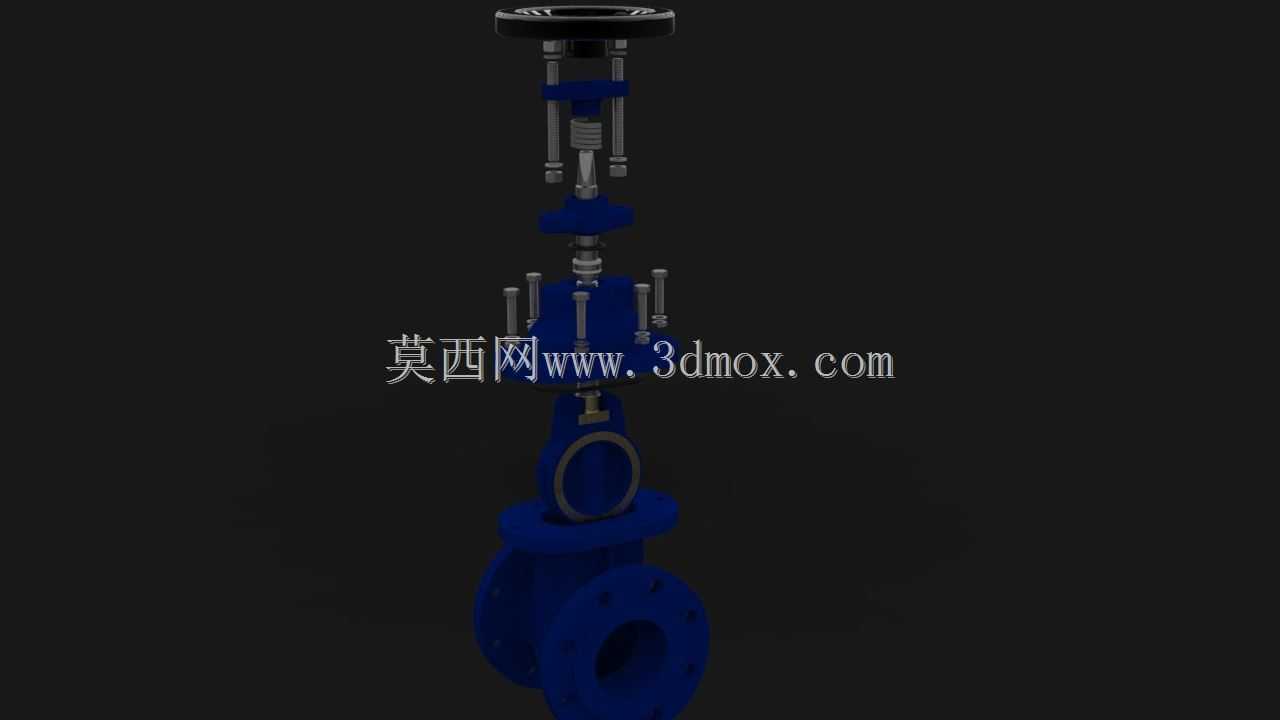

　　在市政给排水、工业循环水、废水处理场站的管线布设中，截断类阀件的选型直接决定管网运维的可靠性，这款暗杆结构的金属密封闸阀，正是针对常埋地下、操作空间受限的水系统工况开发的截断部件。不同于明杆闸阀阀杆随启闭动作升降占用上部空间的结构，这款产品采用阀杆内置螺纹的暗杆设计，手轮转动时阀杆仅做周向旋转，带动闸板沿阀体内腔导轨做垂直升降动作，全程阀杆不会伸出阀盖上部，能大幅压缩阀件安装所需的竖向空间，尤其适合阀井内部净空有限、地下管廊排布紧凑的场景，避免阀杆长期暴露在外部环境中附着锈蚀、被杂物卡滞的问题。

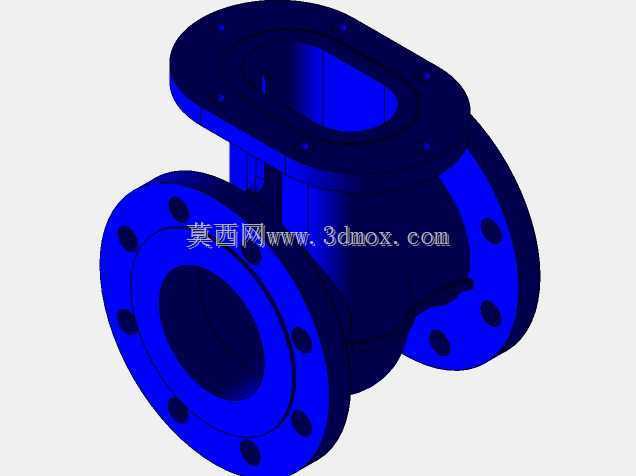

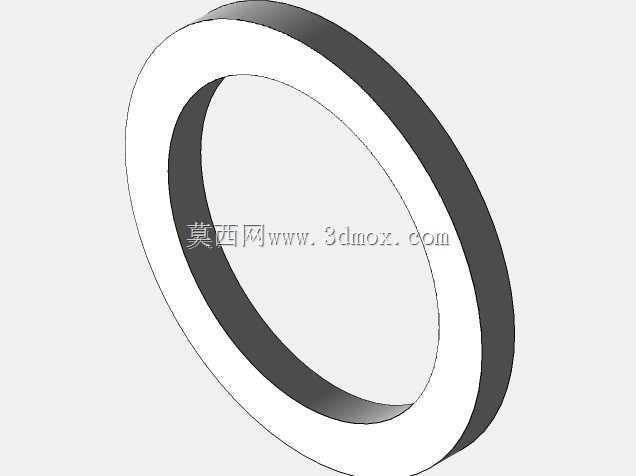

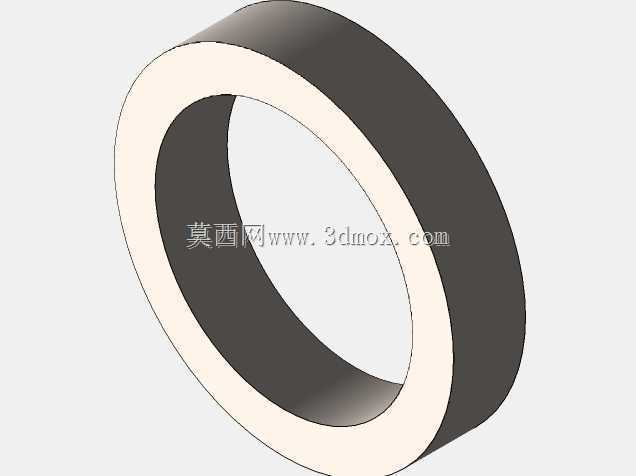

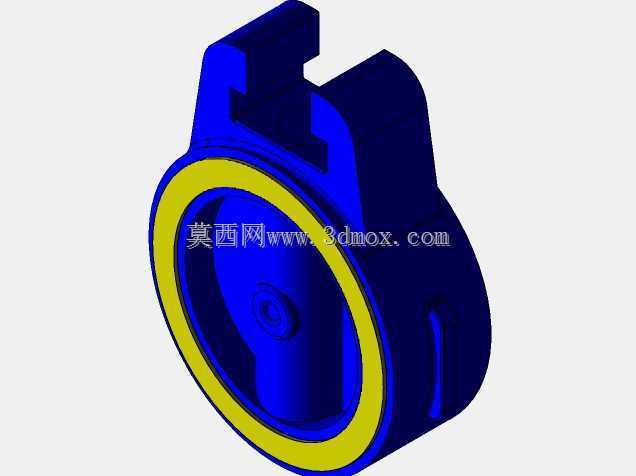

　　密封结构上，这款闸阀采用金属硬密封副设计，阀座环通过压装工艺嵌入阀体流道两侧的安装槽内，配合闸板表面精加工的密封面，相比软密封闸阀更耐受介质中的细小泥沙、焊渣等硬质杂质冲刷，不会出现软密封层被异物划伤导致的内漏问题，适配常温清水、轻度腐蚀性废水等介质的长期截断需求，可满足PN10、PN16两个常用压力等级的管线使用要求。两侧连接端采用法兰式结构，法兰密封面、螺栓孔排布完全匹配DIN2501标准的对应规格，现场安装时无需额外加工适配法兰，只需匹配对应压力等级的密封垫片，穿入螺栓对称紧固即可完成与管线的对接，安装容错率高，后期维护更换时可直接同规格替换，无需调整两侧管线的间距。

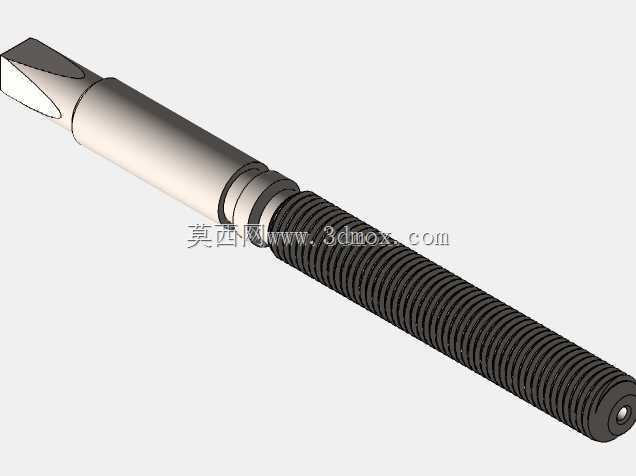

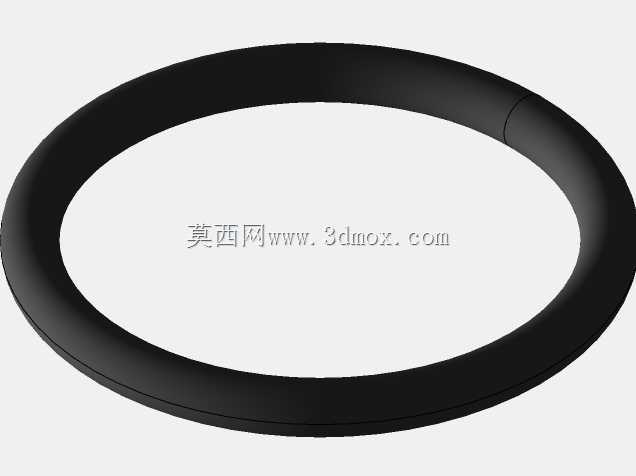

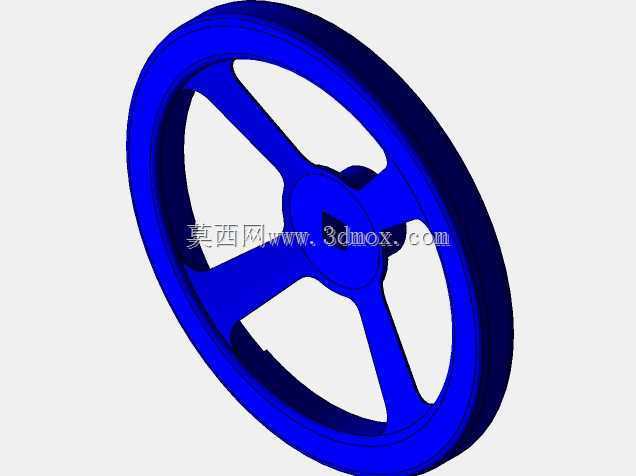

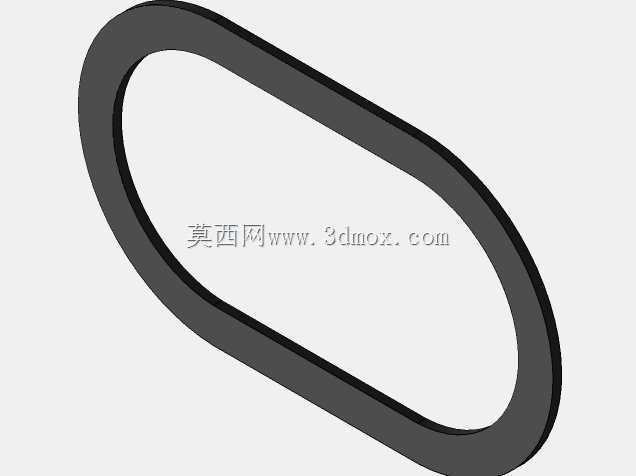

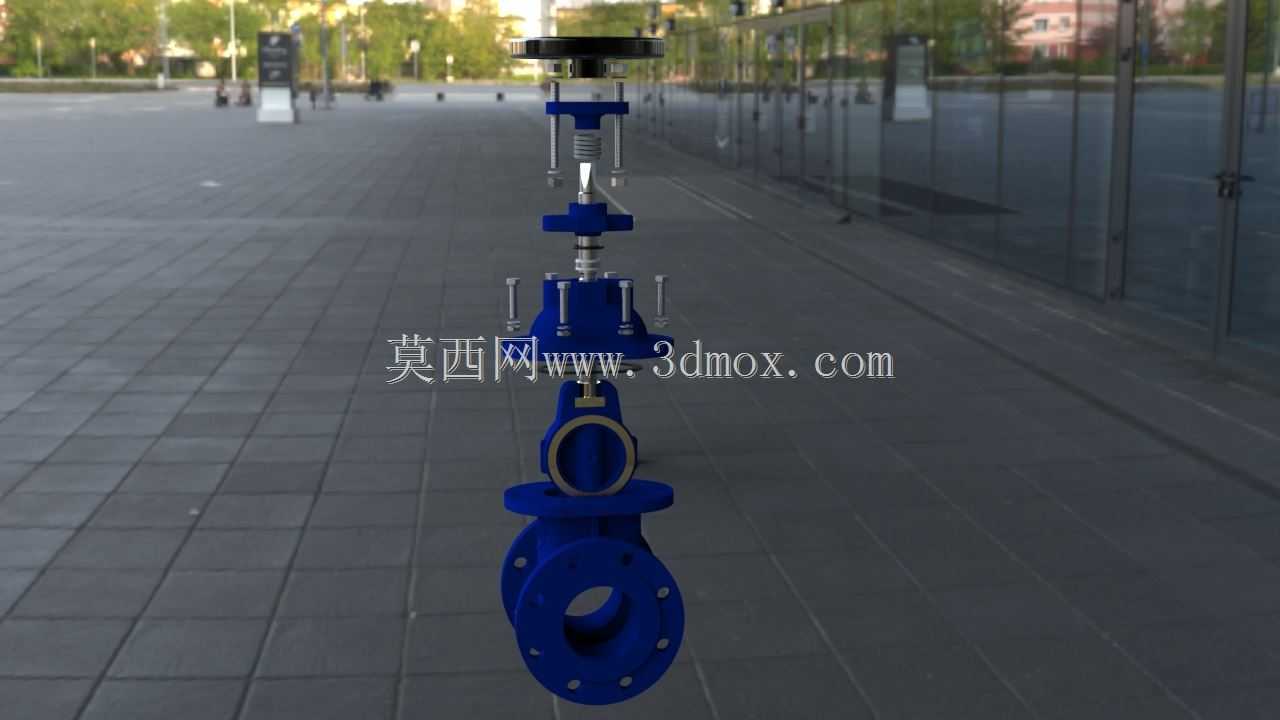

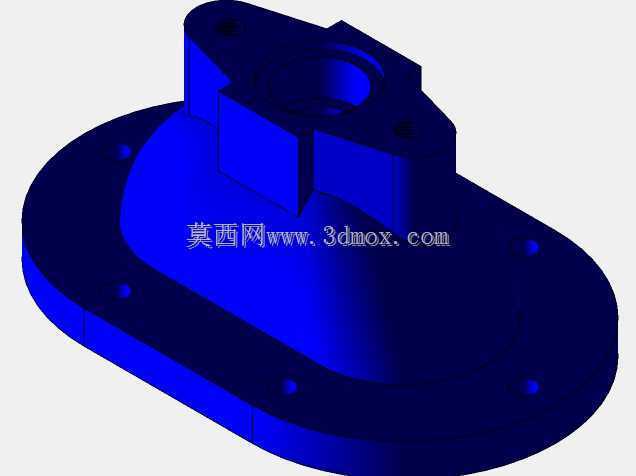

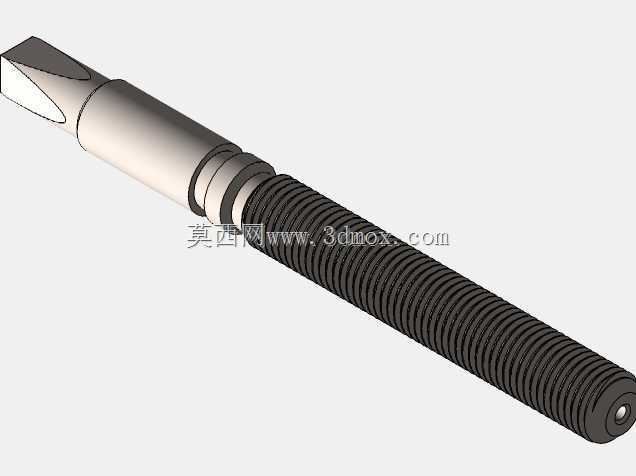

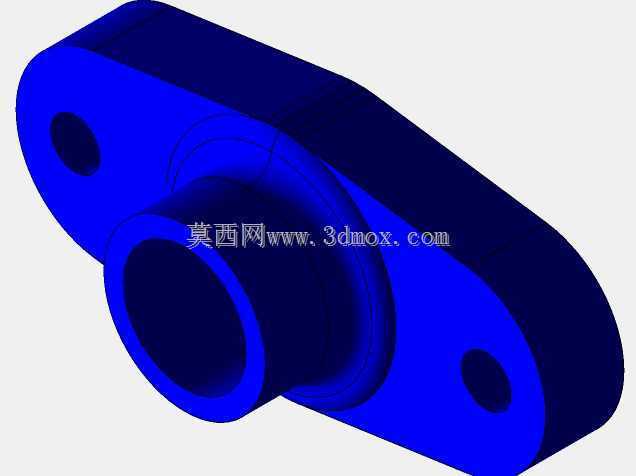

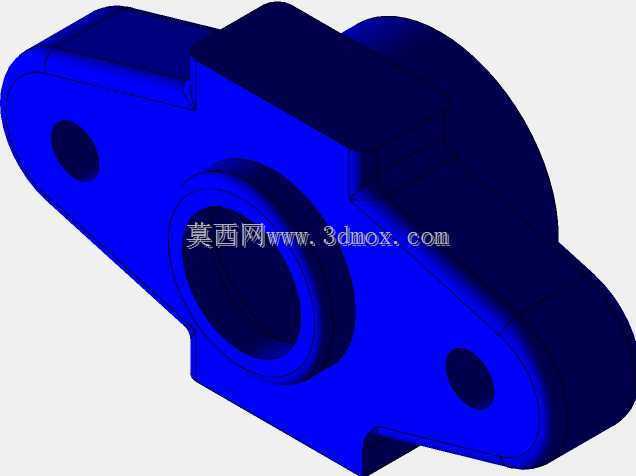

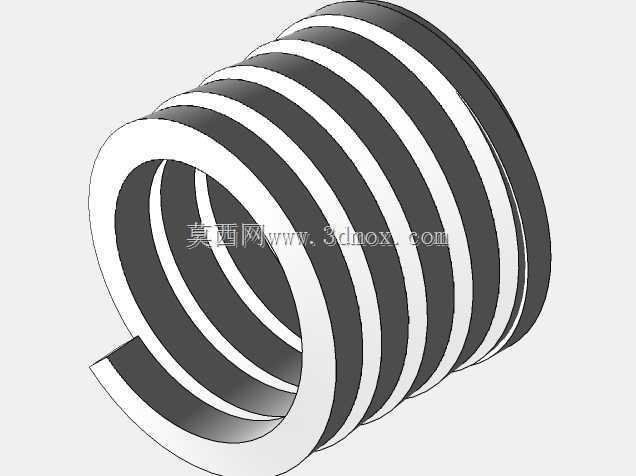

　　从结构设计细节来看，阀杆与阀盖的密封部位采用O型圈加石墨填料的双重密封结构，O型圈负责日常工况下的静密封，石墨填料可在阀杆长期转动磨损后，通过填料压盖的螺栓调整压紧量补偿密封间隙，避免介质沿阀杆部位外漏。手轮采用轮辐式铸造成型，边缘做圆弧过渡处理，操作人员手动启闭时握持受力均匀，不会出现硌手问题，手轮与阀杆通过方榫结构连接，配合顶部锁紧螺母固定，长期操作不会出现打滑松脱。闸板的导向结构与阀体内腔的导轨做一体化铸造成型，闸板升降过程中全程被导轨约束，不会出现偏磨、卡涩的问题，关闭方向为顺时针转动手轮，符合工业管线阀件的通用操作习惯，现场运维人员无需额外培训即可操作。

　　安装边界层面，这款闸阀的面对面长度严格遵循EN558-1基本系列14的要求，也就是对应DIN3202标准的F4长度系列，设计选型时只要在管线对应位置预留出标准长度的安装空间，即可顺利完成装配，无需为适配阀件额外调整管线走向。阀体流道采用全通径设计，闸板完全开启时流道与管线内径一致，介质流经时的压损极小，不会出现流道缩径导致的介质淤积、阻力增大问题，长期使用也不容易在阀腔内部沉积杂物。日常运维时，只需定期检查填料部位的密封情况、操作手轮验证启闭顺畅度即可，无需频繁拆解维护，金属密封副的耐磨特性可保证阀件在无故障状态下完成数千次启闭动作，大幅降低管网运维的频次与成本。在废水处理场景中，这类暗杆金属密封闸阀常被布置在格栅前后、生化池进出水管、污泥输送管线等位置，可耐受废水、污泥中杂质的长期冲刷，相比软密封阀件使用寿命更长；在市政供水管网中，这类阀件常作为管线分段截断阀使用，暗杆结构可适应地下阀井的潮湿环境，不会因为阀杆锈蚀导致启闭失效。建模过程中对法兰螺栓孔位置、阀杆螺纹规格、手轮操作半径、闸板行程都做了1:1的参数化还原，每一处装配间隙都参考实际产品的公差要求设置，可直接用于管线排布的碰撞检查、阀井安装空间的模拟校核，也可作为阀件结构教学、选型演示的数字化模型使用。
