矿井抽水用光束引擎传动结构

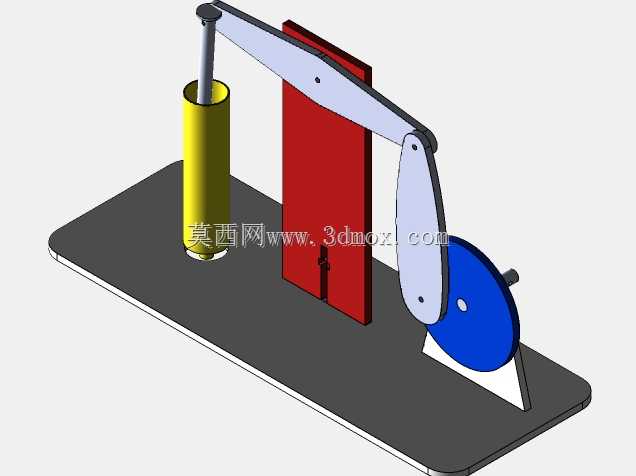

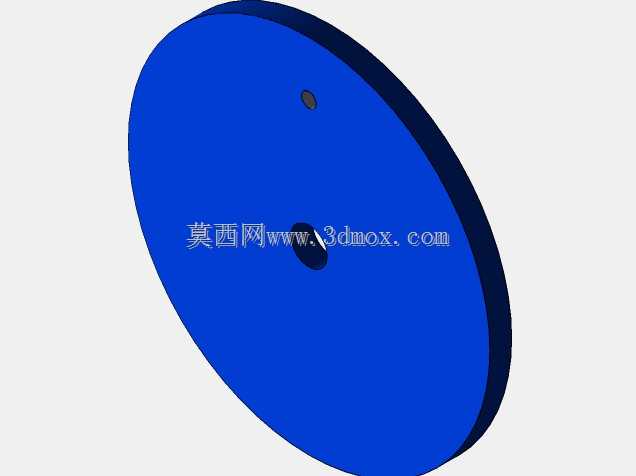

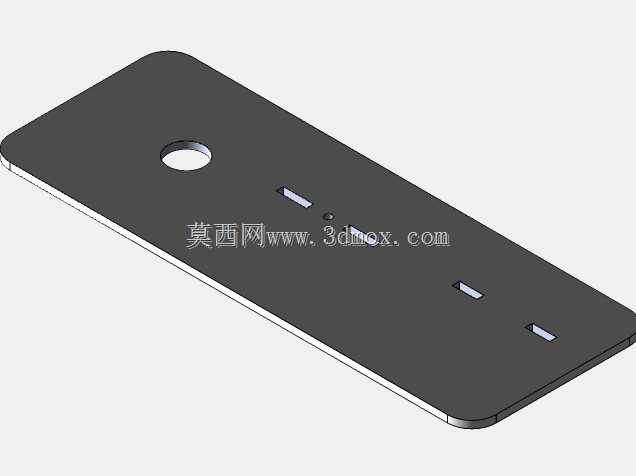

　　这款光束引擎的核心应用场景聚焦于早期矿山井下排水作业，同时可承担将河道、低洼处水体泵入运河的输水任务，是近代流体输送领域典型的机械式动力转换装置。整套机构以厚重的卧式安装底板作为承载基准，所有运动构件均依托底板完成定位装配，安装时需保证底板平面与水平面平行度误差控制在合理区间，避免运动副出现偏磨卡滞。从结构设计逻辑来看，整套装置采用曲柄摇杆作为核心传动单元，端部的蓝色圆盘为动力输入曲柄，外接旋转动力源后可将连续回转运动，通过两段铰接的摆臂转换为泵杆的垂直往复直线运动，直接驱动立式缸筒内的活塞完成吸水、压水的作业循环。设计过程中特意将摆臂的铰接点位置做了优化，通过调整摆臂各段长度比例，让泵杆的行程匹配井下抽水的扬程需求，

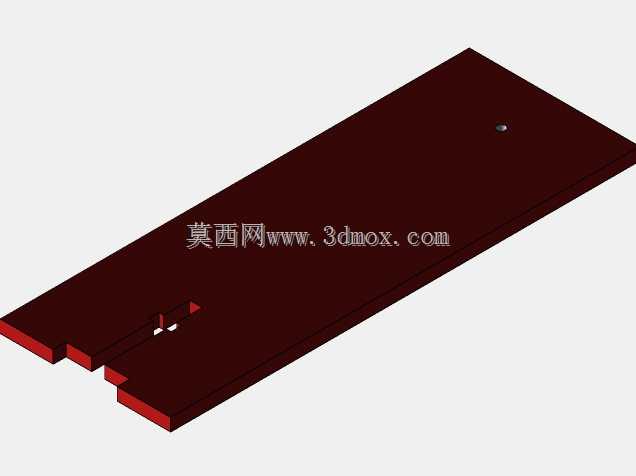

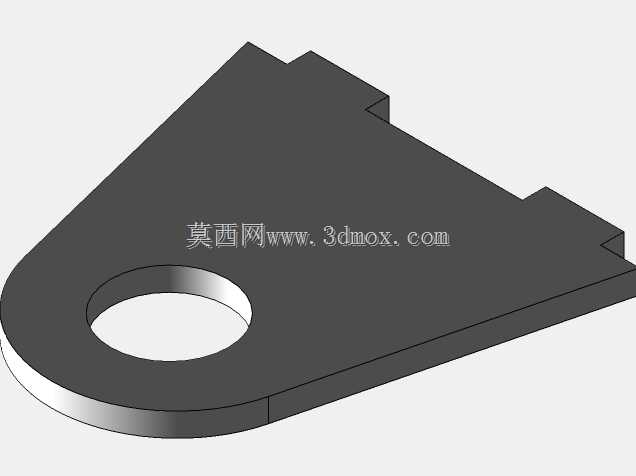

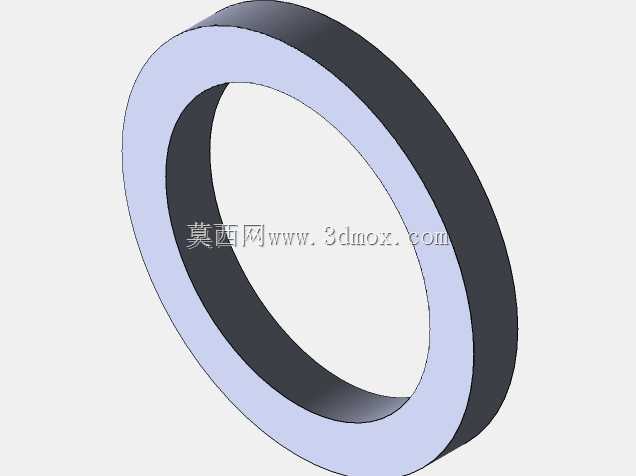

　　同时降低运动过程中的惯性冲击，减少铰接销轴的磨损速率。立式缸筒采用直立式布置，底部设置进水接口可直接对接井下吸水管路，缸筒内壁与活塞的配合间隙经过严格校核，既保证运动顺畅又能满足抽水作业的密封要求，避免容积效率下降。中部的红色立式挡板属于机构的支撑限位构件，既为摆臂的中段铰接点提供刚性支撑，同时可在机构运行过程中阻挡运动构件的横向窜动，保证传动轨迹的稳定性。整套机构的运动边界经过充分核算，摆臂摆动至极限位置时不会与底板、缸筒、支撑挡板发生干涉，安装时仅需预留曲柄旋转直径1.2倍的操作空间即可满足日常维护与运行需求。在实际工况下，该装置可适配畜力、水力等多种低速旋转动力源，无需复杂的电气配套即可在无供电的野外矿区、河道旁稳定运行，

　　相比纯人力提水作业可大幅提升输水效率，降低作业人员的劳动强度。建模过程中对所有铰接副的配合间隙、构件的运动行程都做了参数化设置，可根据实际抽水扬程、流量需求快速调整曲柄半径、摆臂长度等核心参数，适配不同工况的提水作业要求。
