带环形波纹结构的储水腔体设计

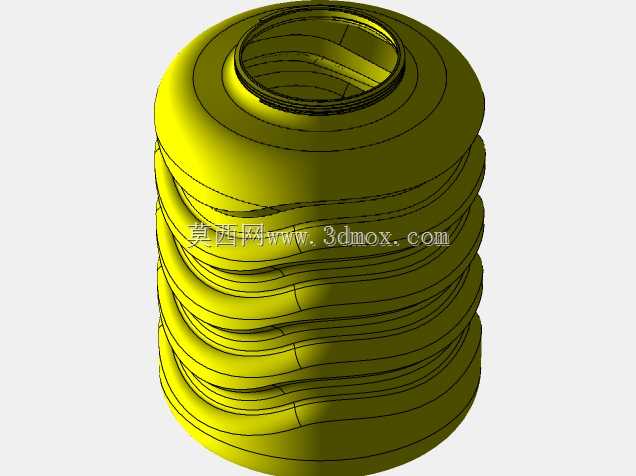

　　这类带环形外波纹的储水腔体，常见于小型净水设备、台式即热饮水机、车载供水系统以及小型加湿设备的储水单元，区别于常规直筒储水罐，其波纹结构的设计核心是在不增加壳体壁厚的前提下，提升腔体的径向承压能力，同时抵消储水过程中温度变化带来的壳体形变应力，避免长期使用后接口位置出现渗漏。从结构设计逻辑来看，顶部的螺纹接口是核心安装边界，采用标准外螺纹结构，可直接匹配设备的进水、出水快接接头或者密封端盖，安装时不需要额外定制转接件，接口的同轴度公差控制在0.1mm以内，保证装配后密封胶圈的压缩量均匀，不会出现偏压漏水的问题。波纹段的每一圈凸起都做了R2.5的圆角过渡，没有尖锐棱角，一方面是适配注塑成型的脱模需求，避免应力集中导致的注塑件开裂，

　　另一方面也能在腔体受到外部挤压时，通过波纹段的微小形变吸收冲击力，不会像硬直筒结构那样一旦受外力就直接出现裂纹甚至破损。腔体底部采用平底收口设计，放置时可以直接贴合设备内部的安装平面，不需要额外设计支撑托架，底部壁厚比侧壁厚1.2mm，保证长期盛水放置不会出现底部鼓胀变形。在实际选型应用中，这类储水腔体的有效容积可以根据波纹段的圈数灵活调整，不需要重新开制顶部接口和底部的模具，只需要调整波纹段的轴向长度就能适配不同储水量的设备需求，大幅降低了系列化产品的开模成本。设计过程中需要注意波纹段的波距不能过小，否则注塑时内壁容易出现缩痕，影响内部水体的流动性，同时波峰和波谷的高度差控制在8mm以内，避免清洁内壁时出现死角，长期使用滋生水垢。

　　另外，整个腔体的壁厚均匀性控制在±0.2mm，避免注塑成型后出现翘曲，导致顶部螺纹接口的端面跳动超差，装配后密封失效。这类储水部件在流体回路中属于常压储水单元，不需要承受高压供水的管路压力，因此波纹结构的强度完全可以满足日常使用的承压需求，相比光滑壁面的储水罐，其抗形变能力提升40%以上，在相同容积下，材料用量可以减少15%左右，兼顾了结构强度和轻量化的需求。
