三角星型带衬套安装连接支座结构

　　这类三角构型的带衬套连接支座，常应用在需要多点定位、同时承受多向载荷的机械铰接场景中，比如轻工自动化生产线的摆臂连接节点、检测设备的传感组件安装基座、小型工装夹具的回转支撑位，相比单耳或双耳支座，三个呈120度左右分布的安装耳能分散安装面的压应力，避免单点固定带来的应力集中问题，在有小幅振动的工况下也能保持连接可靠性，不会因为长期交变载荷出现安装孔位开裂的情况。

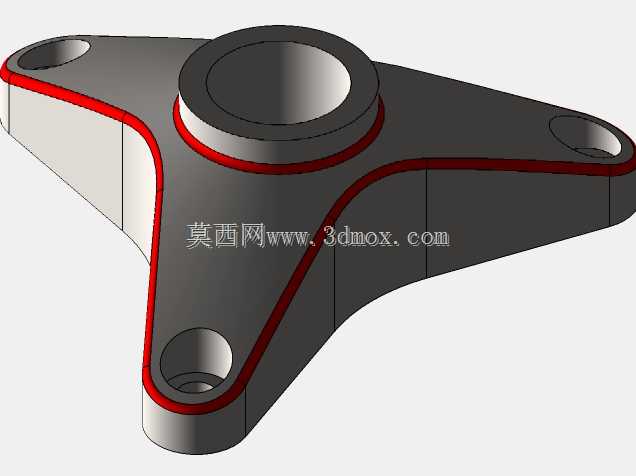

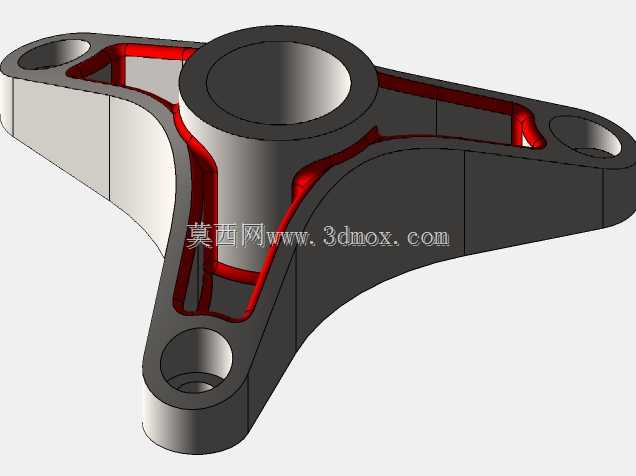

　　从结构设计逻辑来看，中心的凸起衬套段是核心功能位，内孔用于穿装铰接轴或者定位芯轴，衬套的轴向高度根据配合轴的长度设计，保证足够的配合接触面积，减少轴转动时的径向窜动，衬套根部做了整圈的圆弧过渡，避免直角位置的应力集中，三个安装耳沿着中心衬套的径向延伸，每个耳片末端都设计了沉头安装孔，沉孔深度刚好容纳标准内六角螺栓的头部，安装后螺栓头不会突出耳片表面，不会和周边运动部件产生干涉。耳片的边缘做了红色标识的封边结构，实际生产中这个位置是圆角过渡加表面喷涂处理，既可以去除加工毛刺避免安装时划伤操作人员，也能提升铸件或者机加工件的边缘抗磕碰能力，转运过程中不会因为轻微碰撞出现边缘崩缺。

　　安装边界方面，三个安装孔的中心距需要和配套安装板的孔位严格匹配，孔位公差控制在±0.1mm范围内即可满足普通工况的安装需求，中心衬套的内孔公差根据配合轴的传动要求选择，间隙配合时用于低速摆动的铰接场景，过渡配合可用于定位精度要求更高的固定检测位。整个支座的底面为完整的精加工平面，平面度控制在0.05mm以内，安装时能和安装基面完全贴合，不会出现倾斜导致的中心轴偏斜问题。耳片的厚度根据额定载荷计算，常规轻型应用场景下8-10mm的厚度即可承受500N以内的径向载荷，若用于重载场景可等比例加厚耳片并放大安装孔的直径，适配更大规格的连接螺栓。

　　建模过程中需要注意三个耳片的曲面过渡要顺滑，中心衬套和耳片连接位置的拔模角度要符合铸造或者3D打印的工艺要求，若采用机加工工艺则要预留足够的加工余量，安装孔的沉头部分要和螺栓头的尺寸匹配，避免出现螺栓头无法完全沉入沉孔的问题。这类支座的结构通用性较强，调整中心孔直径、安装孔中心距、耳片厚度这几个核心参数，就可以适配不同载荷、不同安装空间的应用场景，不需要重新做整体构型的设计，能大幅缩短非标结构件的设计周期。
