双铰耳U型支撑连接座结构设计

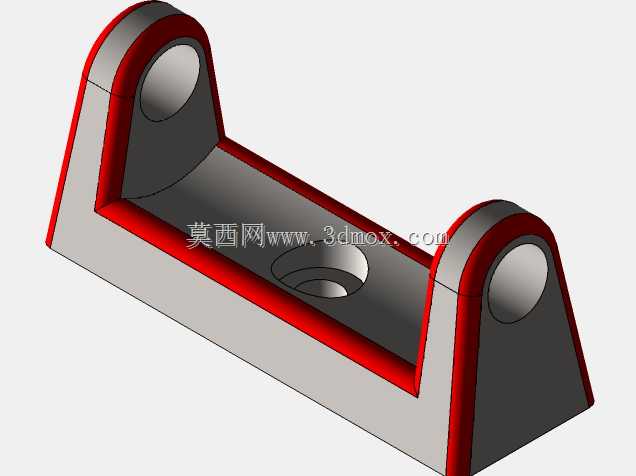

　　该铰接支撑座属于机械传动与支撑系统中的常用连接件，多应用于需要实现小幅摆动铰接的工位场景，常见于自动化生产线的连杆驱动端、物料输送设备的张紧调节机构、小型工装夹具的翻转支撑部位，也可作为轻型举升装置的端部连接构件使用，承担载荷传递、铰接转动、位置限位的多重作用。从结构设计逻辑来看，整体采用U型槽式主体构型，两侧对称设置同轴铰耳，铰耳内加工贯通光孔，用于穿装铰接销轴，实现与配套连杆、摆臂的转动配合，铰耳外侧做圆弧过渡处理，避免应力集中在棱角位置，提升交变载荷下的结构疲劳强度。U型槽的底部设置沉头安装孔，可通过内六角螺栓将整个支座固定在设备安装基面，沉孔设计能够保证螺栓头部不突出支座底面，避免安装后出现间隙、贴合不实的问题，

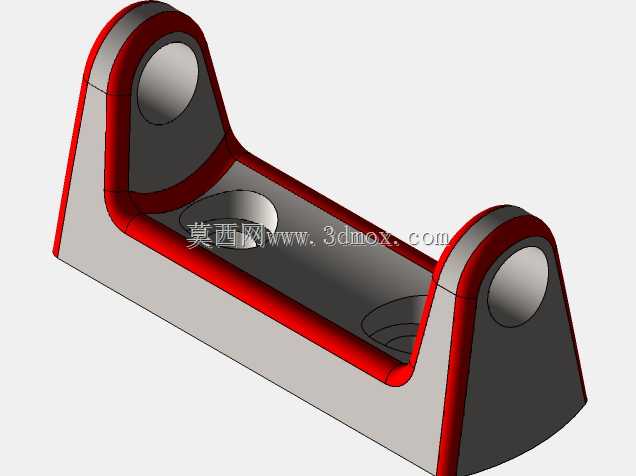

　　同时槽底平面做铣平加工，保证安装时的平面度公差，减少装配后的附加应力。两侧铰耳的内侧面间距经过尺寸校核，刚好适配对应规格的连杆端部厚度，装配后不会出现轴向窜动过大的问题，铰耳孔的同轴度公差控制在合理范围内，避免销轴穿装后出现卡滞、转动不畅的情况。支座的侧壁与底部连接处做加厚处理，并设置圆弧过渡筋结构，在不额外增加整体重量的前提下，提升支座的抗弯折、抗扭转载荷能力，当铰接部位承受径向载荷时，力能够顺着侧壁均匀传递到底部安装面，不会出现局部应力过大导致的结构变形。外边缘的红色包覆区域实际为设计中的耐磨防护层，针对铰接转动过程中可能出现的磕碰、摩擦场景做表面强化处理，提升构件的使用寿命。在安装边界方面，该支座的整体宽度、铰耳中心高、

　　底部安装孔的孔距均按照通用工装的安装尺寸规范设计，可直接替换同规格的标准铰接支座，不需要额外对安装基面做二次加工，适配性较强。建模过程中对所有配合面做了公差预留，铰耳孔与销轴采用间隙配合，安装孔与固定螺栓采用过渡配合，既保证装配时的便捷性，又能控制装配后的累计误差，满足常规工业场景下的使用精度要求。
