叉型铰接连接头结构三维设计

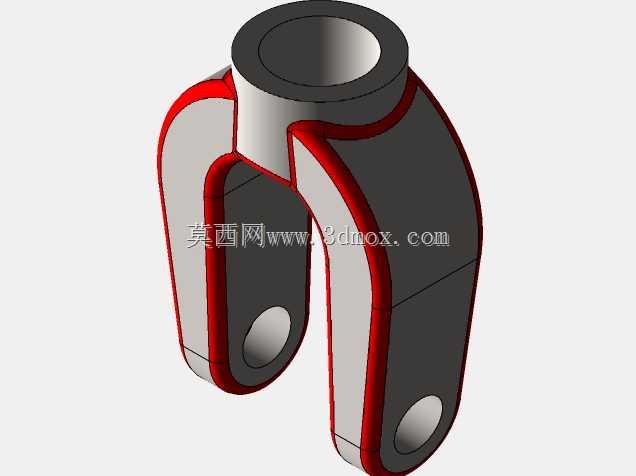

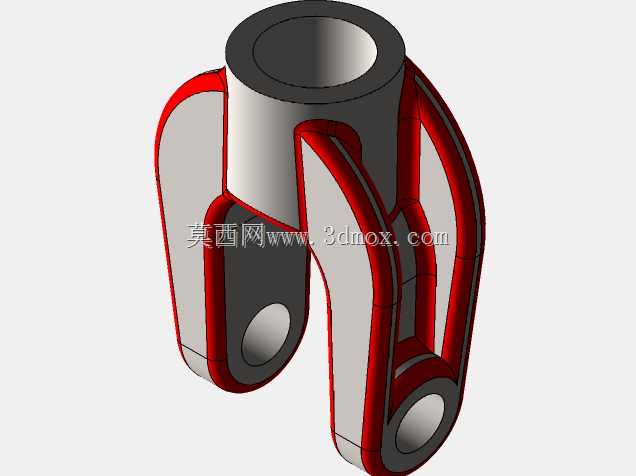

　　这类叉型铰接连接头在工业传动、连杆机构、工装夹具、液压执行件末端的应用场景十分广泛，核心作用是实现两个构件之间的铰接传动，允许连接端在设定角度范围内做相对摆动，同时传递轴向的拉压载荷，是各类需要活动铰接的机械结构里十分常见的传力部件。从结构设计逻辑来看，整体采用对称叉臂布局，上端设置整圆轴套孔，用于与固定端的销轴配合形成主铰接支点，孔壁做了加厚处理来提升销轴接触面积，降低铰接转动时的接触面压，避免长期往复摆动造成的孔壁磨损失圆。两侧叉臂向下延伸，臂身做了圆弧过渡的流线型轮廓，没有尖锐的应力集中棱角，在保证结构刚度的前提下尽可能削减了非受力区域的材料冗余，兼顾了轻量化需求和结构强度表现。两个叉臂的下端分别设置同轴的销孔，

　　用于连接活动端的构件，销孔位置与上端轴套孔的中心距经过严格校核，保证铰接摆动时两侧受力均匀，不会出现偏载卡滞的问题。设计时需要重点关注几个安装边界尺寸：首先是上端轴套孔的内径与轴向长度，直接决定了适配销轴的直径规格和铰接端的连接宽度，安装时需要保证销轴与孔的配合公差符合转动副的要求，既不能过紧造成转动卡涩，也不能间隙过大产生晃动冲击。其次是两侧叉臂的内档间距，这个尺寸决定了可容纳的被连接件厚度，安装时被连接件嵌入叉臂内档后，需要保证两侧留有均匀的间隙，避免摆动时与叉臂内壁发生摩擦干涉。另外下端两个销孔的同轴度是加工和建模时的核心管控项，一旦同轴度超差，穿装销轴时会出现别劲问题，长期使用会造成销轴弯曲变形，

　　甚至导致叉臂根部出现疲劳裂纹。从受力特性来看，这类接头在工作时主要承受沿轴向的拉压载荷，同时在铰接摆动时会承受一定的侧向弯矩，因此叉臂与上端轴套衔接的过渡区域做了大圆角加厚处理，分散应力集中点，避免交变载荷下的结构失效。建模过程中对所有棱边都做了合理的倒角处理，既消除了加工时的锐边毛刺，也进一步优化了应力分布，同时表面的分区轮廓也对应了实际加工时的不同工艺面，轴套内壁和销孔内壁需要做精加工保证粗糙度要求，外表面则根据使用场景做相应的表面处理即可。这类结构在选型替换时，除了核对各个安装孔的尺寸、中心距参数，还需要确认额定载荷是否匹配工况需求，避免小规格接头用在大载荷场景下出现断裂失效。
