DN25滑动法兰盘1英寸管路连接件

　　在工业管路系统里，法兰是实现管段、阀件、设备端口可拆卸连接的核心零件，滑动法兰凭借自身可沿管道轴向微调位置的特性，在中小口径给排水、化工流体输送、仪表配套管路中应用十分广泛。本次呈现的DN25规格滑动法兰，适配公称通径25mm的管道，对应1英寸英制管路尺寸，是现场安装对位容错率较高的一类法兰结构。

　　从实际安装场景来看，这类法兰常被用在泵阀进出口、仪表传感器的管路接驳位，尤其是现场管线预制存在小幅偏差的工况下，滑动法兰不需要像对焊法兰那样提前精准定位焊死，可先将法兰盘套在管道端部，待对接件螺栓孔完全对位后再实施角焊固定，能大幅降低现场组对的难度，减少管路安装应力对配套仪表、薄壁阀体的拉扯损伤。

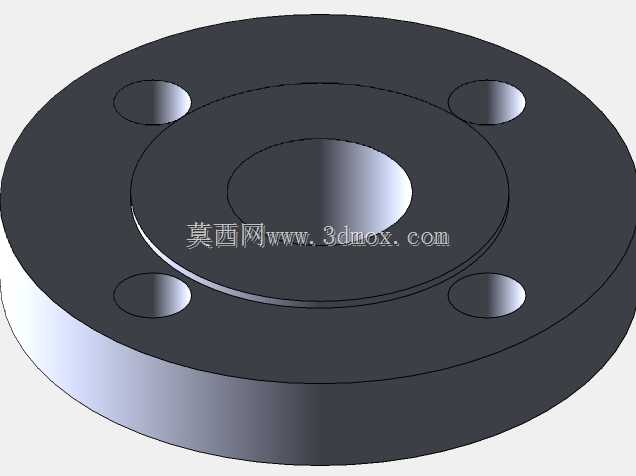

　　结构设计上，该法兰采用圆盘式本体，中心开设贯通的管道适配孔，孔周预留出管道插入后的焊接坡口空间；盘面沿圆周均匀分布四个螺栓通孔，孔位排布遵循常用的法兰连接孔距规范，保证同规格标准件之间的互换性。法兰盘面做了平整的密封面加工，没有额外的凸台止水结构，适配非金属平垫片，在中低压工况下即可实现可靠密封，日常维护拆解也十分便捷。

　　从安装边界考量，该法兰的厚度、外圆直径均匹配DN25等级的常规承压要求，四个螺栓孔的分布圆直径决定了对接时所需的操作空间，选型时需要预留出螺栓穿入、扳手拧动的侧向空间，避免和周边管线、设备支架发生干涉。和整体式法兰相比，滑动法兰的内孔略大于管道外径，装配时的间隙既给现场对位留出了调整余量，也对焊接作业提出了相应要求：需在法兰两侧与管道贴合位置做连续角焊缝，保证连接强度同时防止流体从接缝处渗漏。

　　在三维建模过程中，该零件优先以回转特征构建圆盘基体，再通过圆周阵列生成四个安装孔，密封面的平面度、螺栓孔的位置度都是建模时需要重点把控的形位要素，这些尺寸精度直接影响最终安装时的密封效果与螺栓受力均匀性。这类零件结构看似简单，却是管路系统中保障连接可靠性的基础配件，合理选用滑动法兰，能在满足管路承压密封要求的前提下，有效提升现场施工的适配性与安装效率。
